هندسه گردشگر پارامتری
معرفی
این یک فایل MPH قالب حاوی رابط‌های فیزیکی و هندسه پارامتری برای مدل تطبیق امپدانس یک گردشگر 3 پورت فریت با اتلاف است. برای توضیح آن کاربرد، به کتاب مقدمه ای بر ماژول RF یا مستندات کاربردی مطابقت امپدانس یک سیرکولاتور 3 پورت فریت با اتلاف مراجعه کنید .
مسیر کتابخانه برنامه: RF_Module/Ferrimagnetic_Devices/lossy_circulator_3d_geom
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
هندسه با استفاده از یک رویکرد پارامتری تنظیم می شود. این به شما امکان می دهد امپدانس ورودی را با بخش های موجبر اتصال با تغییر دو پارامتر طراحی هندسی مطابقت دهید. قبل از شروع ساخت هندسه، پارامترهای طراحی هندسی باید وارد شوند. این اعداد دو بعدی هستند که برای مقیاس بندی بلوک های ساختمانی هندسی انتخاب شده استفاده می شوند.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
sc_chamfer | 3 | 3 | ضریب مقیاس هندسی |
sc_ferrite | 0.5 | 0.5 | ضریب مقیاس هندسی |
مدل مواد فریت با تلفات با ارجاع به متغیرهای جهانی تنظیم می شود. برای راحتی، تعاریف در یک فایل متنی خارجی که به مدل وارد می‌شود، ذخیره می‌شوند. فایل متنی خارجی نیز حاوی نظرات است.
متغیرهای 1
1 | در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای جهانی را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل lossy_circulator_3d_parameters.txt دوبار کلیک کنید . |
هندسه با تعریف یک مقطع دو بعدی از هندسه سه بعدی در یک صفحه کار ساخته می شود. سپس هندسه 2 بعدی به 3 بعدی اکسترود می شود.
هندسه 1
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی نمایش صفحه کار کلیک کنید .  |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
با تعریف یک بازوی سیرکولاتور شروع کنید، سپس دوبار کپی کنید و آن را بچرخانید تا هر سه بازو بسازید.
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.2-0.1/(3*sqrt(3)) را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.2/3 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -0.2 را تایپ کنید . |
6 | در قسمت متن yw ، -0.1/3 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
Work Plane 1 (wp1)>Copy 1 (copy1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
صفحه کار 1 (wp1)> چرخش 1 (rot1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط شیء copy1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | در قسمت Angle text عدد 120 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
Work Plane 1 (wp1)>Copy 2 (copy2)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
صفحه کار 1 (wp1)> چرخش 2 (rot2)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط شیء copy2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | در قسمت نوشتار Angle ، -120 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
6 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
صفحه کار 1 (wp1)> هندسه صفحه

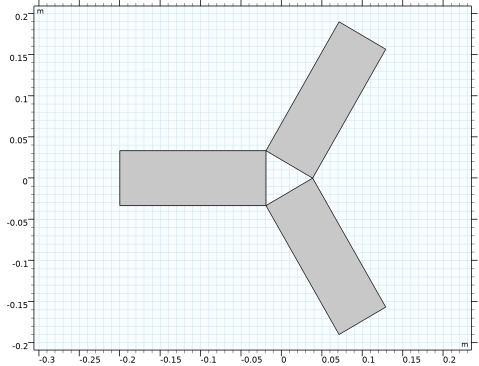

اکنون هندسه باید مانند شکل زیر باشد.
سه بازو را به یک جسم متحد کنید.
صفحه کار 1 (wp1)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند. |
3 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
سپس ناحیه اتصال مرکزی را بسازید و دامنه فریت را اضافه کنید. در طی این مراحل از پارامترهای طراحی هندسی استفاده خواهد شد. ابتدا با کم کردن یک کپی از آنچه قبلاً از دایره ای با شعاع مناسب کشیده شده است، یک مثلث بسازید/اضافه کنید که بازوها را به هم متصل می کند.
صفحه کار 1 (wp1)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 0.2/(3*sqrt(3)) را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
Work Plane 1 (wp1)>Copy 3 (copy3)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی uni1 را انتخاب کنید. |
صفحه کار 1 (wp1)> تفاوت 1 (dif1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی c1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شیء copy3 را انتخاب کنید. |
6 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> هندسه صفحه

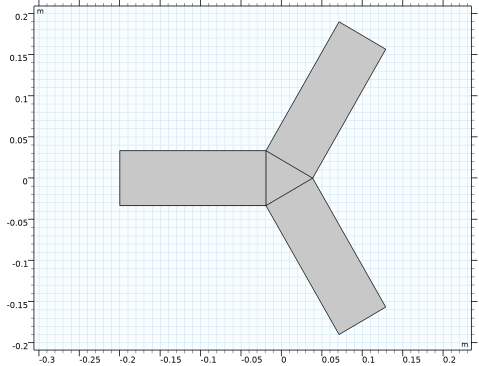

اکنون هندسه باید مانند شکل زیر باشد.
مثلث جدید ایجاد شده را 180 درجه بچرخانید و از یک کپی کوچک شده از آن برای ایجاد فیله های خطی برای تطبیق امپدانس استفاده کنید. برای تعریف فریت از یک نسخه کوچک شده دیگر استفاده کنید.
صفحه کار 1 (wp1)> چرخش 3 (rot3)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط شی dif1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | در قسمت Angle text عدد 180 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
Work Plane 1 (wp1)>Copy 4 (copy4)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی rot3 را انتخاب کنید. |
صفحه کار 1 (wp1)> هندسه صفحه
برای تطبیق امپدانس، مقیاس را اعمال کنید.
صفحه کار 1 (wp1)> مقیاس 1 (sca1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Scale را انتخاب کنید . |
2 | در پنجره تنظیمات برای مقیاس ، بخش Scale Factor را پیدا کنید . |
3 | در قسمت Factor text sc_chamfer را تایپ کنید . |
4 | فقط شیء copy4 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> اتحادیه 2 (uni2)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء sca1 و uni1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> هندسه صفحه

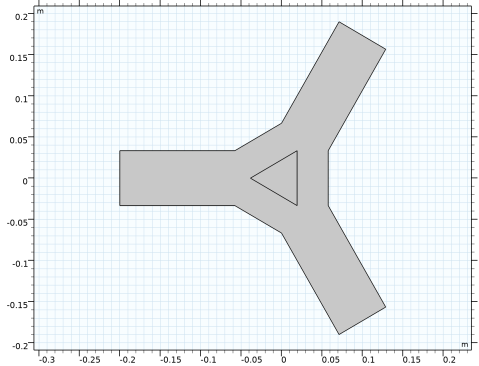

اکنون هندسه باید مانند شکل زیر باشد.
جرم گیری را برای ناحیه فریت اعمال کنید.
صفحه کار 1 (wp1)> مقیاس 2 (sca2)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Scale را انتخاب کنید . |
2 | فقط شی rot3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای مقیاس ، بخش Scale Factor را پیدا کنید . |
4 | در قسمت Factor text sc_ferrite را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)
اکسترود کردن مقطع دو بعدی در یک هندسه جامد سه بعدی، تعریف هندسه را نهایی می کند.
اکسترود 1 (ext1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
0.1/3 |
4 |  روی Build Selected کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
فرم اتحادیه (فین)
1 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |

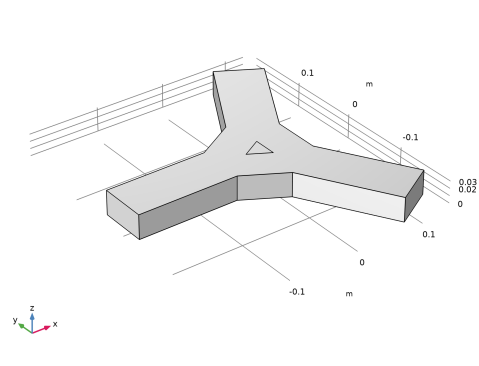

اکنون هندسه باید مانند شکل زیر باشد.
