راکتور کاتالیزوری متخلخل با سوزن تزریق
معرفی
راکتورهای کاتالیزوری ناهمگن به طور گسترده در صنعت مهندسی شیمی استفاده شده است. این نوع راکتورهای کاتالیزوری گاز-جامد، که در آن واکنش‌های فاز گاز توسط یک کاتالیزور جامد کاتالیز می‌شوند، کاربردهای گسترده‌ای در زمینه‌هایی مانند اکسیداسیون کاتالیستی و احیای کاتالیستی انتخابی دارند. این مثال مدل‌سازی یک راکتور کاتالیزوری متخلخل را برای اکسیداسیون هیدروژن روی یک کاتالیزور فلز نجیب Rh که روی یک تکیه‌گاه آلومینا پراکنده شده است (Rh/Al2O3 ) نشان می‌دهد . این مدل سینتیک سیستم واکنش کاتالیزوری ناهمگن، توزیع غلظت گونه‌ها (هر دو گونه در فاز گاز حجیم و جذب در سطح کاتالیزوری) و میدان سرعت در حجم منفذ را بررسی می‌کند.
ابتدا، نرخ اکسیداسیون هیدروژن و نرخ جذب و دفع برای همه گونه‌ها با استفاده از رابط مهندسی واکنش، با فرض اینکه سیستم شیمیایی کاملاً مخلوط شده است، مورد مطالعه قرار می‌گیرد. سپس، در یک مدل وابسته به فضا از راکتور کاتالیزوری متخلخل، میدان های غلظت و سرعت با استفاده از رابط انتقال گونه های رقیق شده در کاتالیست متخلخل که ترکیبی از انتقال گونه های رقیق شده با ویژگی کاتالیست متخلخل و معادله برینکمن است، بررسی می شود. رابط ها خواص ترمودینامیکی و جنبشی سیستم واکنش در مدل وابسته به فضا با استفاده از رابط شیمی ارائه شده است.
تعریف مدل
واکنش های کاتالیزوری ناهمگن
برای یک واکنش کاتالیزوری گاز-جامد، سرعت واکنش ( Rs ) را می توان به صورت بیان کرد
که در آن n prod تعداد مول های محصول است. کاتالیست واحد واحد اندازه گیری مقدار کاتالیزور است که دارای پایه های مختلف زیر است:
• | سطح فعال کاتالیزور ( m2 ) |
• | واحد جرم کاتالیزور (کیلوگرم) |
• | حجم واحد کاتالیزور ( m3 ) |
• | درصد بارگذاری فلز فعال |
واحد سرعت واکنش به واحد اندازه گیری کاتالیزور بستگی دارد. در ویژگی کاتالیست متخلخل در رابط‌های انتقال گونه‌های رقیق و انتقال گونه‌های متمرکز، دو واحد اندازه‌گیری برای کاتالیزور وجود دارد: یکی بر اساس سطح (m2) و دیگری بر اساس مقدار جرم (کیلوگرم).
یک واکنش سطح کلی را می توان به صورت زیر نوشت
سرعت واکنش این واکنش عنصری است
که در آن kf و kr به ترتیب ثابت‌های سرعت واکنش رو به جلو و عقب هستند و θA، θB و θAB پوشش‌های سطحی گونه‌های سطحی A ( ads) ، B(ads) و AB(ads) هستند . ضریب k f شکل دارد
جایی که
• | A یک عامل پیش نمایی است |
• | T دما (K) است |
• | β نماي دما است |
• | E انرژی فعال سازی است (J/mol) |
• | R ثابت گاز است (J/(mol·K)) |
ثابت سرعت k r همان شکلی را دارد که برای kf . متناوبا، می توان آن را از ثابت تعادل واکنش ( K 0 ) به دست آورد:
سیستم واکنش کاتالیزوری گاز-جامد H 2 + O 2 + H 2 O بر روی کاتالیزور Rh / Al 2 O 3 با استفاده از رابط مهندسی واکنش بررسی شده است. واکنش های زیر در نظر گرفته می شود:
• | گاز H2 که به صورت تجزیه ای در دو سایت Rh همسایه جذب می شود: |
• | گاز O 2 به صورت تجزیه ای در دو سایت Rh همسایه جذب می شود: |
• | گاز H 2 O که در محل Rh جذب می شود: |
• | واکنش های سطحی گونه های جذب شده H(ads)، O(ads)، OH(ads) و H2O ( ads): |
رفتارهای ترمودینامیکی و جنبشی همه گونه‌ها و واکنش‌ها را می‌توان شبیه‌سازی کرد به شرطی که ثابت‌های سرعت kf و kr برای این شش واکنش در دسترس باشند .
پس از تجزیه و تحلیل اولیه سیستم واکنش گاز- جامد در رابط مهندسی واکنش، سیستم واکنش با استفاده از ویژگی Generate Space-Dependent Model به یک رابط Chemistry صادر می شود. سپس رابط شیمی برای تعریف سیستم واکنش گاز- جامد در مدل وابسته به فضا استفاده خواهد شد.
مدل وابسته به فضا راکتور کاتالیزوری متخلخل

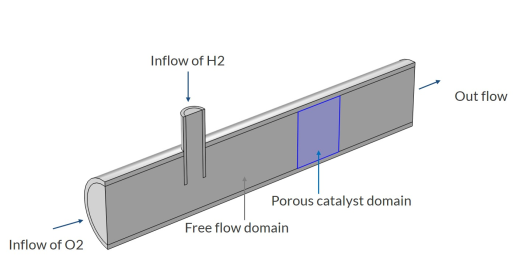

راکتور از یک ساختار لوله ای تشکیل شده است که دارای یک لوله تزریق است که محور اصلی آن عمود بر محور راکتور است. هندسه راکتور در شکل 1 نشان داده شده است . گونه های ورودی در لوله های اصلی و تزریقی در یک بستر کاتالیست متخلخل ثابت واکنش می دهند. این مدل جریان سیال آزاد و رسانه متخلخل را از طریق رابط معادله برینکمن جفت می کند. این رابط فیزیک شامل دو ویژگی فیزیکی برای مدل‌سازی جریان سیال است، یکی محیط متخلخل برای حوزه متخلخل و دیگری ویژگی‌های سیال برای حوزه جریان آزاد. به دلیل تقارن، تنها نیمی از راکتور مدل شده است.
شکل 1: گونه های O 2 و H 2 به ترتیب از لوله های اصلی و تزریق وارد راکتور می شوند و در یک بستر کاتالیست متخلخل ثابت برای تولید H 2 O واکنش نشان می دهند.
در حوزه کاتالیزور متخلخل، اکسیداسیون هیدروژن روی کاتالیزور Rh/Al2O3 صورت می گیرد . واکنش خالص گونه های فاز گاز 2H 2 + O2 → 2H 2 O است.
معادلات حاکم
معادلات ناویر-استوکس جریان سیال را در نواحی جریان آزاد توصیف می کند. در حوزه متخلخل، معادلات برینکمن برای محیط متخلخل اعمال می شود.
از آنجایی که گونه‌های مدل‌سازی‌شده در غلظت‌های پایین وجود دارند، فرض بر این است که انتشار طبق قانون فیک صورت می‌گیرد. بنابراین ، انتقال جرم برای سه گونه H 2 ، O 2 و H 2 O را می توان با معادله همرفت – انتشار زیر مدل کرد.
(1)
در این معادله، c i غلظت (واحد SI: mol/m 3 )، D i انتشار (واحد SI: m 2 / s)، و R i نرخ واکنش برای گونه i (واحد SI: mol/(m) را نشان می‌دهد. 3 ·s)). از آنجایی که واکنش فقط در بستر متخلخل انجام می‌شود، در نواحی جریان آزاد عبارت واکنش صفر است. سرعت واکنش Ri توسط واکنش سطحی که در داخل ماده کاتالیست متخلخل انجام می شود، کمک می کند .
گونه های حمل و نقل حجیم H2 ، O2 و H2O بر روی سایت های فعال در سطح کاتالیزور Rh جذب می شوند. جذب H 2 ، O 2 و H 2 O با استفاده از ایزوترم جذب لانگمویر توضیح داده شده است:
در اینجا، برای گونه های i ،
• | c P , e , i مقدار تعادل جذب شده روی کاتالیزور (mol/kg) است. |
• | K L,i ثابت لانگمویر است (m3 / mol)، |
• | c Pmax,i حداکثر مقدار جذب شده (mol/kg) و |
• | c i غلظت مولی گونه در فاز گاز است (mol/ m3 ) |
در ایزوترم لانگمویر، مقدار جذب تعادلی هم به حداکثر مقدار جذب شده ممکن ( cPmax ,i ) و هم به غلظت عمده گونه i ( ci ) بستگی دارد . اگر غلظت توده صفر باشد، غلظت تعادل نیز صفر است.
غلظت مولی تعادلی ( c eq, i , mol/m3 ) برای گونه های جذب شده i توسط
(2)
که ρ b چگالی ظاهری کاتالیزور است.
برای گونه های جذب شده غلظت c ads، i (mol/m 2 )، غلظت حجمی مربوطه آن c vol, i (mol/m 3 ) است
(3)
با استفاده از معادله 2 و معادله 3 ، میزان جذب/واجذب R ads, i (mol/(m3 · s)) به صورت تعریف می شود.
که در آن h LDF، i ضریب انتقال جرم (1/s) است که بر اساس نیروی محرکه خطی است. نرخ جذب یک عبارت منبع جرمی است و به نرخ واکنش توده ای Ri در معادله 1 کمک می کند . با این تعریف، یک R مثبت ، i مربوط به دفع گونه i است ، یعنی عبارت منبع مثبت گونه i در معادله 1 .
برای گونه های جذب شده، معادله حاکم است
و برای سایر گونه های سطحی (بدون انتقال جرم بین توده و سطح کاتالیزور)
که در آن Rs ، ads، i و Rs ، surf، i به ترتیب نرخ واکنش سطحی برای گونه های جذب شده و سطحی هستند.
شرایط مرزی
در رابط معادلات برینکمن، یک پروفیل سرعت ثابت در مرزهای ورودی فرض می شود:
برای خروجی، شرایط فشار صفر اعمال می شود.
در انتقال گونه های رقیق شده در رابط کاتالیزور متخلخل، غلظت در جریان ورودی ثابت است:
در جریان خروجی، همرفت فرض می شود که بر حمل و نقل جرم غالب است:
این نشان می دهد که گرادیان c i در جهت عمود بر مرز خروجی ناچیز است. این یک فرض رایج برای راکتورهای لوله‌ای با درجه بالایی از انتقال به وسیله همرفت در جهت محور اصلی راکتور است. این شرط نیاز به تعیین غلظت یا مقدار ثابت برای شار در مرز خروجی را از بین می‌برد. در تمام مرزهای دیگر، هیچ شرایط شار اعمال نمی شود:
نتایج و بحث

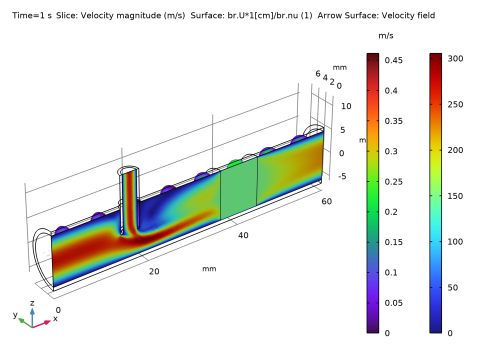

شکل 2 بزرگی سرعت را نشان می دهد. جریان در قسمت متخلخل راکتور تقریباً همگن است.
شکل 2: بزرگی میدان سرعت در حوزه راکتور آزاد و متخلخل.

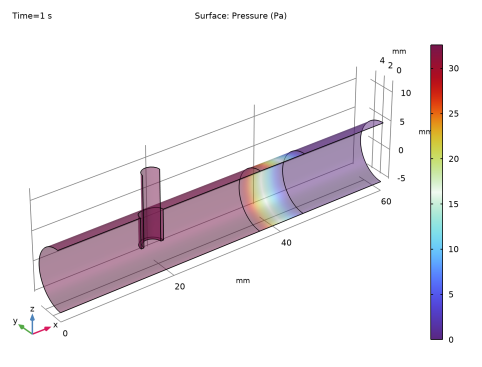

شکل 3 افت فشار را نشان می دهد که عمدتاً در سراسر بستر متخلخل رخ می دهد.
شکل 3: افت فشار در سراسر راکتور.

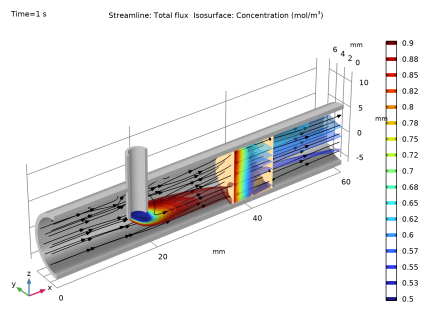

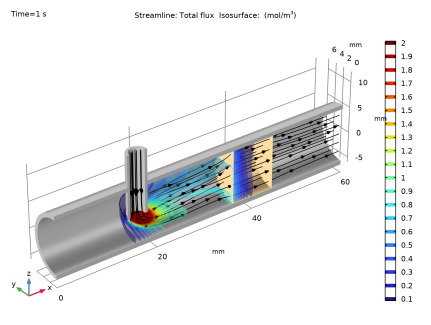

شکل 4 و شکل 5 به ترتیب غلظت گونه های H 2 و O 2 را نشان می دهد .
شکل 4: سطوح ایزوغلظت برای گونه های H 2 .
شکل 5: سطوح ایزوغلظت برای گونه های O 2 .
شکل 4 نشان می دهد که غلظت گونه H 2 تزریق شده به دلیل اختلاط سریع با جریان اصلی با فاصله از نقطه تزریق به سرعت کاهش می یابد. همچنین نشان می دهد که هیدروژن در حوزه کاتالیست متخلخل مصرف می شود. سرعت اکسیداسیون هیدروژن پس از حدود نیمی از طول بستر به طور قابل توجهی کمتر است، به این معنی که نیمی از بستر ضعیف استفاده می شود. این نشان‌دهنده فرصتی برای بهینه‌سازی طراحی راکتور با استفاده از بستر کاتالیست نازک‌تر است. شکل 5 سطوح غلظت همسان گونه O 2 را نشان می دهد که در کانال اصلی راکتور معرفی شده است. مشابه گونه H2 ، غلظت آن نیز در سراسر حوزه متخلخل کاهش می یابد. تزریق H2منجر به کاهش غلظت O 2 در نقطه تزریق می شود.

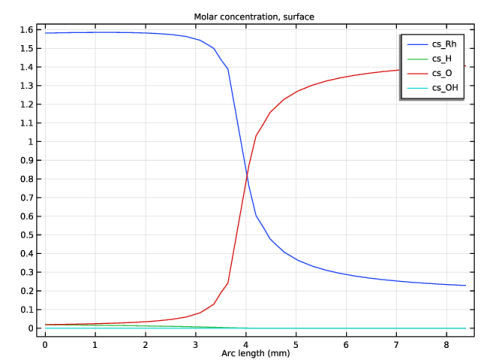

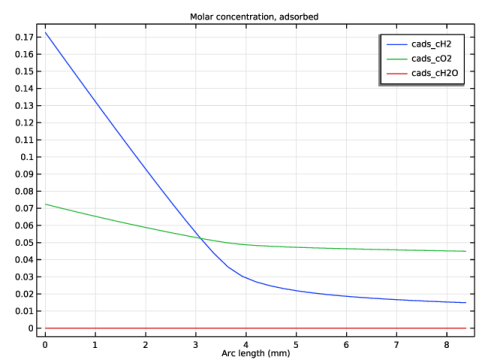

شکل 6 و شکل 7توزیع غلظت سطح را در امتداد خط مرکزی بستر کاتالیزور متخلخل به ترتیب برای گونه های جذب شده و برای گونه های سطحی نشان می دهد. در فاز گاز اکسیژن مازاد وجود دارد. تعادل سطح-گاز، همانطور که توسط ایزوترم لانگمویر بیان می شود، تبدیل هیدروژن به آب را محدود می کند، به طوری که غلظت هیدروژن در فاز گاز به صفر نمی رسد. با کاهش غلظت هیدروژن در فاز گاز خارج از کاتالیزور متخلخل، سرعت جذب هیدروژن و در نتیجه غلظت آداتوم هیدروژن در سطح کاهش می یابد. با وجود کمتر هیدروژن در سطح، سرعت حذف اکسیژن (تشکیل آب) از سطح کاهش می یابد. اثر خالص این است که، پس از حدود نیمی از طول بستر، محل‌های خالی سطح Rh به‌طور متوالی توسط آداتوم‌های اکسیژن پوشانده می‌شوند. در انتهای تخت،
شکل 6: توزیع غلظت در امتداد خط مرکزی کاتالیزور برای گونه های سطحی.
شکل 7: توزیع غلظت در امتداد خط مرکزی کاتالیزور برای گونه های جذب شده.
مسیر کتابخانه برنامه: ماژول_مهندسی_واکنش_شیمیایی/رآکتورهای_با_کاتالیست_متخلخل/رآکتور_متخلخل
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard روی  0D کلیک کنید . |
2 | در درخت Select Physics ، Chemical Species Transport>Reaction Engineering (re) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
بارگذاری پارامترهای واکنش (عمومی) از یک فایل متنی.
تعاریف جهانی
پارامترهای 1، واکنش
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، پارامترهای 1، واکنش را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Parameters را پیدا کنید .  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل porous_reactor_reaction_parameters.txt دوبار کلیک کنید . |
مهندسی واکنش (دوباره)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Reaction Engineering (re) کلیک کنید . |
2 | در پنجره تنظیمات برای مهندسی واکنش ، بخش تعادل انرژی را پیدا کنید . |
3 | در قسمت متن T ، T_iso را تایپ کنید . |
سیستم واکنش H2+O2 را روی کاتالیزور Rh/Al2O3 ایجاد کنید .
واکنش 1
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، H2+2Rh(ads)<=>2H(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf1 را تایپ کنید . |
6 | در قسمت متن k r ، kr1 را تایپ کنید . |
واکنش 2
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، O2+2Rh(ads)<=>2O(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf2 را تایپ کنید . |
6 | در قسمت متن k r ، kr2 را تایپ کنید . |
واکنش 3
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، H2O+Rh(ads)<=>H2O(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf3 را تایپ کنید . |
6 | در قسمت متن k r ، kr3 را تایپ کنید . |
واکنش 4
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، O(ads)+H(ads)<=>OH(ads)+Rh(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf4 را تایپ کنید . |
6 | در قسمت متن k r ، kr4 را تایپ کنید . |
واکنش 5
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، OH(ads)+H(ads)<=>H2O(ads)+Rh(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf5 را تایپ کنید . |
6 | در قسمت متن k r ، kr5 را تایپ کنید . |
واکنش 6
1 | در نوار ابزار Reaction Engineering ، روی  Reaction کلیک کنید . |
2 | در پنجره تنظیمات برای Reaction ، بخش Reaction Formula را پیدا کنید . |
3 | در قسمت متن فرمول ، OH(ads)+OH(ads)<=>O(ads)+H2O(ads) را تایپ کنید . |
4 | روی Apply کلیک کنید . |
5 | قسمت Rate Constants را پیدا کنید . در قسمت متن k f ، kf6 را تایپ کنید . |
6 | در قسمت متن k r ، kr6 را تایپ کنید . |
گونه 1
1 | در نوار ابزار Reaction Engineering ، روی  Species کلیک کنید . |
یک حلال ( N2 ) اضافه کنید. در هیچ واکنشی دخیل نیست اما بعداً به یک مدل وابسته به فضا صادر خواهد شد.
2 | در پنجره تنظیمات برای گونه ها ، قسمت نام را بیابید . |
3 | در قسمت متن، N2 را تایپ کنید . |
4 | قسمت Type را پیدا کنید . از لیست، حلال را انتخاب کنید . |
سطح ویژه واکنشی را برای واکنش های سطحی وارد کنید.
5 | در پنجره Model Builder ، روی Reaction Engineering (re) کلیک کنید . |
6 | در پنجره تنظیمات برای مهندسی واکنش ، بخش Reactor را پیدا کنید . |
7 | زیربخش ناحیه واکنش سطحی را پیدا کنید . روی دکمه نسبت سطح به حجم کلیک کنید . |
8 | در قسمت متن a cat_area را تایپ کنید . |
مقادیر اولیه 1
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات مقادیر اولیه ، قسمت مقادیر اولیه گونه های حجمی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
گونه ها | غلظت (MOL/M^3) |
H2 | c0H2_inflow |
N2 | c0N2 |
O2 | c0O2_inflow |
4 | قسمت Surface Species Initial Values را پیدا کنید . در قسمت متن Γ s ، 2.72E-5 را تایپ کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
گونه ها | غلظت سطحی (MOL/M^2) | شماره اشغال سایت (1) |
H(تبلیغات) | c0H_surf | 1 |
H2O (تبلیغات) | c0H2O_surf | 1 |
O(تبلیغات) | c0O_surf | 1 |
OH (تبلیغات) | c0OH_surf | 1 |
Rh (تبلیغات) | c0Rh_surf | 1 |
مطالعه 1
مرحله 1: وابسته به زمان
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی Step 1: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | در فیلد متنی زمان خروجی ، range(0,0.01,0.2) را تایپ کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
غلظت (re)، گونه فله
1 | روی Results>Concentration (re) کلیک راست کرده و Rename را انتخاب کنید . |
2 | در کادر محاوره‌ای Rename 1D Plot Group ، Concentration (re)، bulk species را در قسمت نوشتاری برچسب جدید تایپ کنید . |
3 | روی OK کلیک کنید . |
غلظت گونه های عمده را رسم کنید.
جهانی 1
1 | در پنجره Model Builder ، گره Concentration (re)، bulk species را گسترش دهید ، سپس روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 |  روی پاک کردن جدول کلیک کنید . |
4 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.c_H2 – Concentration – mol/m³ را انتخاب کنید . |
5 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.c_H2O – Concentration – mol/m³ را انتخاب کنید . |
6 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.c_O2 – Concentration – mol/m³ را انتخاب کنید . |
7 | در نوار ابزار Concentration (re)، bulk species ، روی  Plot کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
شکلی برای غلظت گونه های سطحی ایجاد کنید.
غلظت (re)، گونه های سطحی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Concentration (re)، گونه های سطحی را در قسمت نوشتار Label تایپ کنید . |
جهانی 1
1 | روی Concentration (re)، سطح گونه ها کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 |  روی پاک کردن جدول کلیک کنید . |
4 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.csurf_H_surf – Surface غلظت – mol/m² را انتخاب کنید . |
5 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.csurf_O_surf – سطح غلظت – mol/m² را انتخاب کنید . |
6 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.csurf_OH_surf – Surface غلظت – mol/m² را انتخاب کنید . |
7 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.csurf_H2O_surf – Surface غلظت – mol/m² را انتخاب کنید . |
8 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Reaction Engineering>re.csurf_Rh_surf – غلظت سطح – mol/m² را انتخاب کنید . |
9 |  روی دکمه x-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
10 |  روی دکمه y-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
11 | در نوار ابزار Concentration (re)، روی گونه ها ، روی  Plot کلیک کنید . |
12 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
صادرات اکسیداسیون کاتالیزوری هیدروژن بر روی Rh/Al2O3 به یک مدل وابسته به فضا.
مهندسی واکنش (دوباره)
مدل 1 وابسته به فضا را ایجاد کنید
1 | در نوار ابزار Reaction Engineering ، روی  Generate Space-Dependent Model کلیک کنید . |
2 | در پنجره تنظیمات برای Generate Space-Dependent Model ، بخش Physics Interfaces را پیدا کنید . |
3 | زیربخش حمل و نقل گونه های شیمیایی را پیدا کنید . از لیست، گزینه Transport of Diluted Species in Porous Catalysts: New را انتخاب کنید . |
4 | قسمت Study Type را پیدا کنید . از لیست نوع مطالعه ، وابسته به زمان را انتخاب کنید . |
5 | بخش Space-Dependent Model Generation را پیدا کنید . روی Create/Refresh کلیک کنید . |
بارگذاری پارامترهای کاتالیزور از یک فایل متنی
تعاریف جهانی
پارامترهای 2، کاتالیزور
1 | در نوار ابزار Home ، روی  پارامترها کلیک کنید و Add>Parameters را انتخاب کنید . |
2 | در پنجره تنظیمات برای پارامترها ، پارامترهای 2، کاتالیزور را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Parameters را پیدا کنید .  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل porous_reactor_catalyst_parameters.txt دوبار کلیک کنید . |
جزء 2 (COMP2)
هندسه راکتور کاتالیزوری را بسازید.
1 | در پنجره Model Builder ، گره Component 2 (comp2) را گسترش دهید . |
هندسه 1 (3 بعدی)
1 | در پنجره Model Builder ، گره Component 2 (comp2)>Geometry 1 (3D) را گسترش دهید ، سپس روی Geometry 1 (3D) کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
سیلندر 1 (cyl1)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، do_reac/2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 5*do_reac را تایپ کنید . |
5 | قسمت Axis را پیدا کنید . از لیست نوع محور ، دکارتی را انتخاب کنید . |
6 | در قسمت متن x ، 1 را تایپ کنید . |
7 | در قسمت متن z ، 0 را تایپ کنید . |
8 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | wt_reac |
سیلندر 2 (cyl2)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، do_reac/2-wt_reac را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.7*do_reac را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، 3*do_reac را تایپ کنید . |
6 | قسمت Axis را پیدا کنید . از لیست نوع محور ، دکارتی را انتخاب کنید . |
7 | در قسمت متن x ، 1 را تایپ کنید . |
8 | در قسمت متن z ، 0 را تایپ کنید . |
سیلندر 3 (cyl3)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، do_needle/2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، do_reac را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، 2.7*do_reac/2 را تایپ کنید . |
6 | قسمت لایه ها را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | wt_needle |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی cyl1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی cyl3 را انتخاب کنید. |
6 | تیک Keep objects to subtract را انتخاب کنید . |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء cyl3 و dif1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، در قسمت Selection text cyl2 را تایپ کنید . |
6 | روی OK کلیک کنید . |
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 5*do_reac را تایپ کنید . |
4 | در قسمت Depth text 2*do_reac را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 3*do_reac را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن y ، -2*do_reac را تایپ کنید . |
7 | در قسمت متن z ، -1.5*do_reac را تایپ کنید . |
تفاوت 2 (dif2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی uni1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی blk1 را انتخاب کنید. |
فرم اتحادیه (فین)
در نوار ابزار Geometry ، روی ساختن همه کلیک کنید .
ساختن همه کلیک کنید .برای کنترل مش در سوزن تزریق عمودی، یک ویژگی Mesh Control Faces اضافه کنید.
Mesh Control Faces 1 (mcf1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و Mesh Control Faces را انتخاب کنید . |
وجه های مربوط به صفحه تقارن و خروجی راکتور را انتخاب کنید.
2 | در باله شی ، فقط مرزهای 19 و 20 را انتخاب کنید. |
نادیده گرفتن چهره‌ها 1 (igf1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Faces را انتخاب کنید . |
2 | در پنجره تنظیمات برای نادیده گرفتن چهره ها ، بخش ورودی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 11,20 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
تعاریف (COMP2)
یک لیست انتخاب هندسه برای موجودیت های مدل ایجاد کنید.
تخت کاتالیست
1 | در پنجره Model Builder ، گره Component 2 (comp2)>Definitions را گسترش دهید . |
2 | روی Component 2 (comp2)>Definitions کلیک راست کرده و Selections>Explicit را انتخاب کنید . |
3 | در پنجره تنظیمات برای Explicit ، Catalyst Bed را در قسمت نوشتار Label تایپ کنید . |
4 | فقط دامنه 4 را انتخاب کنید. |
صفحه تقارن
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Symmetry plane را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 5، 19 و 22 را انتخاب کنید. |
گونه ورودی O2
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، نوع ورودی O2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 4 را انتخاب کنید. |
گونه ورودی H2
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Inlet species H2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 15 را انتخاب کنید. |
پریز
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Outlet را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 25 را انتخاب کنید. |
اولین رابط آزاد متخلخل
1 | در نوار ابزار تعاریف ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، First Free-Porous Interface را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن بالا فاصله ، 0.5*do_reac را تایپ کنید . |
5 | در قسمت متنی Bottom distance عدد 0 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، 2.5*do_reac را تایپ کنید . |
7 | در قسمت متن y ، 0.25*do_reac را تایپ کنید . |
8 | قسمت Axis را پیدا کنید . از لیست نوع محور ، x-axis را انتخاب کنید . |
دامنه های جریان آزاد
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Free Flow Domains را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه های 2 و 5 را انتخاب کنید. |
دامنه های رسانه ای آزاد و متخلخل
1 | در نوار ابزار تعاریف ، روی  Union کلیک کنید . |
2 | در پنجره تنظیمات برای اتحادیه ، دامنه های رسانه آزاد و متخلخل را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، بستر Catalyst and Free Flow Domains را انتخاب کنید . |
5 | روی OK کلیک کنید . |
دامنه های جامد
1 | در نوار ابزار تعاریف ،  روی مجاور کلیک کنید . |
2 | در پنجره تنظیمات برای مجاور ، Solid Domains را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت انتخاب‌های ورودی ، روی افزودن کلیک کنید .  |
4 | در کادر محاوره‌ای افزودن ، دامنه‌های رسانه آزاد و متخلخل را در فهرست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای مجاور ، بخش Output Entities را پیدا کنید . |
7 | از لیست سطح نهاد هندسی ، دامنه‌های مجاور را انتخاب کنید . |
جامد Bnds
1 | در نوار ابزار تعاریف ،  روی مجاور کلیک کنید . |
2 | در پنجره تنظیمات برای مجاور ، Solid Bnds را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت انتخاب‌های ورودی ، روی افزودن کلیک کنید .  |
4 | در کادر محاوره ای افزودن ، Solid Domains را در لیست انتخاب های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
تخت متخلخل Bnds
1 | در نوار ابزار تعاریف ،  روی مجاور کلیک کنید . |
2 | در پنجره تنظیمات برای مجاور ، Porous Bed Bnds را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت انتخاب‌های ورودی ، روی افزودن کلیک کنید .  |
4 | در کادر محاوره ای افزودن ، بستر Catalyst را در لیست انتخاب های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
بیرونی Bnds
1 | در نوار ابزار تعاریف ، روی  تفاوت کلیک کنید . |
2 | در پنجره تنظیمات برای تفاوت ، Outer Bnds را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، Solid Bnds را در لیست انتخاب‌ها برای افزودن انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای تفاوت ، بخش Input Entities را پیدا کنید . |
8 | در قسمت انتخاب‌ها برای تفریق ، روی  افزودن کلیک کنید . |
9 | در کادر محاوره‌ای افزودن ، Porous Bnd Bnds را در لیست Selections to subtract انتخاب کنید . |
10 | روی OK کلیک کنید . |
تخت Bnds
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Bed Bnds را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 |  روی Paste Selection کلیک کنید . |
6 | در کادر محاوره ای Paste Selection ، 18،20،21 را در قسمت متن انتخاب تایپ کنید . |
7 | روی OK کلیک کنید . |
جزء 2 (COMP2)
یک رابط فیزیک معادلات برینکمن را به مؤلفه جدید ایجاد شده اضافه کنید.
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Fluid Flow>Porous Media and Subsurface Flow>Brinkman Equations (br) را انتخاب کنید . |
4 | روی Add to Component 2 در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
مواد
یک گره مواد برای نیتروژن اضافه کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Liquids and Gases>Gases>Nitrogen را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
برای ویژگی Porous Catalyst یک ماده متخلخل اضافه کنید .
مواد
مواد متخلخل 1 (pmat1)
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Materials راست کلیک کرده و More Materials>Porous Material را انتخاب کنید . |
2 | فقط دامنه 4 را انتخاب کنید. |
مایع 1 (pmat1.fluid1)
روی Porous Material 1 (pmat1) کلیک راست کرده و Fluid را انتخاب کنید .
مایع 1 (pmat1.fluid1)
1 | در پنجره Model Builder ، گره Component 2 (comp2)>Materials>Porous Material 1 (pmat1) را گسترش دهید ، سپس روی Fluid 1 (pmat1.fluid1) کلیک کنید . |
2 | در پنجره تنظیمات برای Fluid ، قسمت Fluid Properties را پیدا کنید . |
3 | از لیست مواد ، نیتروژن (mat1) را انتخاب کنید . |
جامد 1 (pmat1.solid1)
1 | در پنجره Model Builder ، روی Porous Material 1 (pmat1) کلیک راست کرده و Solid را انتخاب کنید . |
2 | در پنجره تنظیمات برای Solid ، بخش Solid Properties را پیدا کنید . |
3 | در قسمت متن θ s ، 0.7 را تایپ کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
تراکم | rho | 2800 | کیلوگرم بر متر مکعب | پایه ای |
مواد متخلخل 1 (pmat1)
1 | در پنجره Model Builder ، روی Porous Material 1 (pmat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد متخلخل ، بخش خصوصیات همگن را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
نفوذپذیری | kappa_big ; kappaii = kappa_iso، kappaij = 0 | 1e-9 | متر مربع | پایه ای |
چند فیزیک
جریان واکنش، گونه رقیق شده 1 (rfd1)
در نوار ابزار Physics ، روی Multiphysics Couplings کلیک کنید و Domain>Reacting Flow، Diluted Species را انتخاب کنید .
Multiphysics Couplings کلیک کنید و Domain>Reacting Flow، Diluted Species را انتخاب کنید .حمل و نقل گونه های رقیق شده در کاتالیزورهای متخلخل (TDS)
1 | در پنجره Model Builder ، روی Transport of Diluted Species in Porous Catalysts (tds) کلیک کنید . |
2 | در پنجره تنظیمات برای انتقال گونه های رقیق شده در کاتالیست های متخلخل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، دامنه های رسانه آزاد و متخلخل را انتخاب کنید . |
همه پارامترها را برای ویژگی Porous Catalyst و ویژگی های فرعی آن تنظیم کنید.
کاتالیست متخلخل 1
فرض کنید که همه گونه های توده (از رابط حمل و نقل گونه های رقیق ) به کاتالیزور جذب می شوند. غلظت اولیه این گونه ها را وارد کنید.
1 | در پنجره Model Builder ، گره Transport of Diluted Species in Porous Catalysts (tds) را گسترش دهید ، سپس روی Porous Catalyst 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Catalyst متخلخل ، بخش Adsorbed Species را پیدا کنید . |
3 | در قسمت متن Γ 0,cH2ads ، 0 را تایپ کنید . |
4 | در قسمت متن Γ 0,cH2Oads ، 0 را تایپ کنید . |
5 | در قسمت متن Γ 0,cO2ads ، 0 را تایپ کنید . |
گونه سطحی H2O یک گونه جذب شده در نظر گرفته می شود. آن را از جدول Surface Species حذف کنید .
6 | قسمت Surface Species را پیدا کنید . برای انتخاب ردیف شماره 2 در جدول کلیک کنید. |
7 |  روی Delete کلیک کنید . |
غلظت مولی اولیه را برای سایر گونه های سطحی وارد کنید.
8 | در جدول تنظیمات زیر را وارد کنید: |
گونه های سطحی | مقادیر اولیه (MOL/M^2) |
اچ | c0H_surf |
O | c0O_surf |
اوه | c0OH_surf |
Rh | c0Rh_surf |
مایع 1
ضرایب انتشار را از شیمی انتخاب کنید .
1 | در پنجره Model Builder ، گره Porous Catalyst 1 را گسترش دهید ، سپس روی Fluid 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Fluid ، بخش Diffusion را پیدا کنید . |
3 | از لیست D cH2 ، ضریب انتشار ، H2 در N2 (حلال) (شیمی) را انتخاب کنید . |
4 | از لیست D cH2O ، ضریب انتشار ، H2O در N2 (حلال) (شیمی) را انتخاب کنید . |
5 | از لیست D co2 ، ضریب انتشار ، O2 در N2 (حلال) (شیمی) را انتخاب کنید . |
6 | از لیست مدل نفوذ موثر ، مدل Bruggeman را انتخاب کنید . |
جذب 1
پارامترهای مدل را برای مدل ایزوترم جذب لانگمویر وارد کنید .
1 | در پنجره Model Builder ، روی Adsorption 1 کلیک کنید . |
2 | در پنجره تنظیمات مربوط به Adsorption ، بخش Adsorption را پیدا کنید . |
3 | تیک گزینه Species cH2 را انتخاب کنید . |
4 | در قسمت نوشتاری K L,cH2 ، klH2_ads را تایپ کنید . |
5 | در قسمت نوشتاری c P,max,cH2 ، cplH2_ads را تایپ کنید . |
6 | در قسمت متنی h LDF,cH2 ، kfH2_ads را تایپ کنید . |
7 | تیک گزینه Species cH2O را انتخاب کنید . |
8 | در قسمت نوشتاری K L,cH2O ، klH2O_ads را تایپ کنید . |
9 | در قسمت نوشتاری c P,max,cH2O ، cplH2O_ads را تایپ کنید . |
10 | در قسمت متنی h LDF,cH2O ، kfH2O_ads را تایپ کنید . |
11 | تیک Species cO2 را انتخاب کنید . |
12 | در قسمت نوشتاری K L,cO2 ، klO2_ads را تایپ کنید . |
13 | در قسمت نوشتاری c P,max,cO2 ، cplO2_ads را تایپ کنید . |
14 | در قسمت متنی h LDF,cO2 ، kfO2_ads را تایپ کنید . |
واکنش سطحی 1
گونه جذب شده H2O نیز در واکنش های سطحی شرکت می کند. سرعت واکنش آن را به گونه سطحی H2O در شیمی جفت کنید .
1 | در پنجره Model Builder ، روی Surface Reaction 1 کلیک کنید . |
2 | در پنجره تنظیمات برای واکنش سطحی ، بخش نرخ واکنش سطحی برای گونه های جذب شده را پیدا کنید . |
3 | از لیست R cadscH2O ، سرعت واکنش سطحی را برای گونه های سطحی H2O_surf (شیمی) انتخاب کنید . |
شیمی 1 (شیمی)
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Chemistry 1 (chem) کلیک کنید . |
2 | در پنجره تنظیمات برای شیمی ، بخش تطبیق گونه ها را پیدا کنید . |
3 | زیربخش Surface species را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
گونه ها | نوع غلظت گونه | غلظت سطحی (MOL/M^2) |
H2O (تبلیغات) | متغیر | tds.cads_cH2O |
تعاریف (COMP2)
متغیرهای 1، غلظت توده از غلظت سطح تعریف شده است
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، متغیرهای 1 را تایپ کنید، غلظت حجمی که از غلظت سطح در فیلد نوشتاری Label تعریف شده است . |
بارگیری تعاریف متغیر از یک فایل متنی
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 4 را انتخاب کنید. |
5 | قسمت Variables را پیدا کنید .  روی Load from File کلیک کنید . |
6 | به پوشه Application Libraries مدل بروید و روی فایل porous_reactor_variables.txt دوبار کلیک کنید . |
حمل و نقل گونه های رقیق شده در کاتالیزورهای متخلخل (TDS)
مقادیر اولیه 1
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2)>Transport of Diluted Species in Porous Catalysts (tds) روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متنی cH 2 عدد 0 را تایپ کنید . |
4 | در قسمت متنی cO 2 عدد 0 را تایپ کنید . |
ویژگی های لازم را به رابط حمل و نقل گونه های رقیق اضافه کنید .
ویژگی های حمل و نقل 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و گزینه Transport Properties را انتخاب کنید . |
2 | فقط دامنه های 2 و 5 را انتخاب کنید. |
3 | در پنجره تنظیمات برای ویژگی های حمل و نقل ، بخش Diffusion را پیدا کنید . |
4 | از فهرست منبع ، Chemistry را انتخاب کنید . |
5 | از لیست D cH2 ، ضریب انتشار ، H2 در N2 (حلال) (شیمی) را انتخاب کنید . |
6 | از لیست D cH2O ، ضریب انتشار ، H2O در N2 (حلال) (شیمی) را انتخاب کنید . |
7 | از لیست D co2 ، ضریب انتشار ، O2 در N2 (حلال) (شیمی) را انتخاب کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | در پنجره تنظیمات برای تقارن ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، صفحه تقارن را انتخاب کنید . |
جریان 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inflow را انتخاب کنید . |
2 | در پنجره تنظیمات برای جریان ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، گونه ورودی O2 را انتخاب کنید . |
4 | بخش تمرکز را پیدا کنید . در قسمت متنی c 0,cO2 ، c0O2_inflow را تایپ کنید . |
جریان 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inflow را انتخاب کنید . |
2 | در پنجره تنظیمات برای جریان ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، گونه ورودی H2 را انتخاب کنید . |
4 | بخش تمرکز را پیدا کنید . در قسمت متنی c 0,cH2 ، c0H2_inflow را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outflow را انتخاب کنید . |
2 | در پنجره تنظیمات خروجی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Outlet را انتخاب کنید . |
معادلات برینکمن (BR)
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی معادلات Brinkman (br) کلیک کنید . |
2 | در پنجره تنظیمات برای معادلات برینکمن ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، دامنه های رسانه آزاد و متخلخل را انتخاب کنید . |
4 | بخش Physical Model را پیدا کنید . تیک عبارت Inertial Neglect (جریان استوکس ) را پاک کنید . |
5 | برای گسترش بخش Discretization کلیک کنید . از لیست گسسته سازی سیالات ، P1+P1 را انتخاب کنید . |
خواص سیالات 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Fluid Properties را انتخاب کنید . |
2 | فقط دامنه های 2 و 5 را انتخاب کنید. |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای ورودی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، گونه ورودی O2 را انتخاب کنید . |
4 | قسمت Boundary Condition را پیدا کنید . از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | قسمت Fully Developed Flow را پیدا کنید . در قسمت متن U av ، v_inlet را تایپ کنید . |
ورودی 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای ورودی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، گونه ورودی H2 را انتخاب کنید . |
4 | قسمت Boundary Condition را پیدا کنید . از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | قسمت Fully Developed Flow را پیدا کنید . در قسمت متن U av ، v_inlet را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای Outlet ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Outlet را انتخاب کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | در پنجره تنظیمات برای تقارن ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، صفحه تقارن را انتخاب کنید . |
مش 1
سایز 1
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Mesh 1 راست کلیک کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
5 | فقط دامنه 5 را انتخاب کنید. |
6 | بخش اندازه عنصر را پیدا کنید . از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
7 | از لیست از پیش تعریف شده ، درشت را انتخاب کنید . |
اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
4 | از لیست از پیش تعریف شده ، درشت را انتخاب کنید . |
سایز ۲
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 6،9،10،14،20،23 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
8 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
9 | از لیست Predefined ، Fine را انتخاب کنید . |
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | در پنجره تنظیمات برای Free Triangular ، بخش Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، First Free-Porous Interface را انتخاب کنید . |
سایز 1
1 | روی Free Triangular 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
4 | از لیست Predefined ، Fine را انتخاب کنید . |
سایز ۲
1 | در پنجره Model Builder ، روی Free Triangular 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 31,32 را در قسمت متن Selection تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
8 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
9 | روی دکمه Custom کلیک کنید . |
10 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
11 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.5 را تایپ کنید . |
جارو 1
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، تخت Catalyst را انتخاب کنید . |
توزیع 1
1 | روی Swept 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of element ، عدد 30 را تایپ کنید . |
اصلاح گوشه 1
1 | در نوار ابزار Mesh ، روی  More Attributes کلیک کنید و Corner Refinement را انتخاب کنید . |
2 | در پنجره Settings for Corner Refinement ، بخش Domain Selection را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 2 و 4-6 را انتخاب کنید. |
5 | قسمت انتخاب مرز را پیدا کنید . روی Paste Selection کلیک کنید .  |
6 | در کادر محاوره ای Paste Selection ، 6،9،10،14،20،23 را در قسمت متن انتخاب تایپ کنید . |
7 | روی OK کلیک کنید . |
چهار وجهی رایگان 1
در نوار ابزار Mesh ، روی Free Tetrahedral کلیک کنید .
Free Tetrahedral کلیک کنید .سایز 1
1 | روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، در قسمت Selection text عدد 26 را تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
8 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
سایز ۲
1 | در پنجره Model Builder ، روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 2،6 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
8 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
9 | روی دکمه Custom کلیک کنید . |
10 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
11 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.9 را تایپ کنید . |
لایه های مرزی 1
1 | در نوار ابزار Mesh ، روی  Boundary Layers کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، دامنه های جریان آزاد را انتخاب کنید . |
5 | برای گسترش بخش تنظیمات گوشه کلیک کنید . از فهرست Handling of the sharp edges ، Trimming را انتخاب کنید . |
ویژگی های لایه مرزی
1 | در پنجره Model Builder ، روی Boundary Layer Properties کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 6،9،10،14،18،21،23 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت لایه ها را پیدا کنید . |
7 | در قسمت متنی Number of layers عدد 2 را تایپ کنید . |
8 | در قسمت متن Factor Stretching ، 1.75 را تایپ کنید . |
9 | در قسمت متنی ضریب تنظیم ضخامت ، 4.5 را تایپ کنید . |
لایه های مرزی 2
1 | در نوار ابزار Mesh ، روی  Boundary Layers کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، تخت Catalyst را انتخاب کنید . |
5 | قسمت تنظیمات گوشه را پیدا کنید . از فهرست Handling of the sharp edges ، Trimming را انتخاب کنید . |
6 | برای گسترش بخش Transition کلیک کنید . کادر بررسی Smooth transition to interior mesh را پاک کنید . |
ویژگی های لایه مرزی
1 | در پنجره Model Builder ، روی Boundary Layer Properties کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 18،20،21 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت لایه ها را پیدا کنید . |
7 | در قسمت متنی Number of layers عدد 4 را تایپ کنید . |
8 | در قسمت متن Factor Stretching ، 1.25 را تایپ کنید . |
9 | در قسمت متنی ضریب تنظیم ضخامت ، 2.75 را تایپ کنید . |
10 |  روی ساخت همه کلیک کنید . |
مطالعه 2
ثابت
1 | در نوار ابزار مطالعه ، روی  Study Steps کلیک کنید و Stationary>Stationary را انتخاب کنید . |
در مطالعه 2 دو مرحله مطالعه وجود دارد . اولین مرحله مطالعه ثابت فشار و سرعت (از معادلات برینکمن ) را حل می کند که قرار است به سرعت به حالت ساکن برسد و به طور ناچیز تحت تأثیر میدان غلظت قرار گیرد. مرحله دوم مطالعه وابسته به زمان ، غلظت های مولی (از رابط حمل و نقل گونه های رقیق ) را با میدان سرعت از مرحله اول مطالعه حل می کند.
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مهندسی واکنش (دوباره) | خودکار (وابسته به زمان) | |
شیمی 1 (شیمی) | √ | اتوماتیک (ایستا) |
حمل و نقل گونه های رقیق شده در کاتالیزورهای متخلخل (tds) | خودکار (وابسته به زمان) | |
معادلات برینکمن (br) | √ | اتوماتیک (ایستا) |
4 | در جدول تنظیمات زیر را وارد کنید: |
کوپلینگ های چندفیزیکی | حل کنید برای | فرم معادله |
جریان واکنش، گونه رقیق شده 1 (rfd1) | خودکار (وابسته به زمان) |
5 | روی Study 2>Step 2: Stationary کلیک راست کرده و Move Up را انتخاب کنید . |
مرحله 2: وابسته به زمان
1 | در پنجره Model Builder ، روی Step 2: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن زمان خروجی ، range(0,0.05,1) را تایپ کنید . |
4 | قسمت Physics and Variables Selection را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مهندسی واکنش (دوباره) | خودکار (وابسته به زمان) | |
شیمی 1 (شیمی) | √ | خودکار (وابسته به زمان) |
حمل و نقل گونه های رقیق شده در کاتالیزورهای متخلخل (tds) | √ | خودکار (وابسته به زمان) |
معادلات برینکمن (br) | اتوماتیک (ایستا) |
راه حل 2 (sol2)
در نوار ابزار مطالعه ، روی Show Default Solver کلیک کنید .
Show Default Solver کلیک کنید .مرحله 2: وابسته به زمان
1 | در پنجره Model Builder ، در زیر مطالعه 2 ، روی Step 2: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، کلیک کنید تا بخش Values of Dependent Variables گسترش یابد . |
3 | مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
راه حل 2 (sol2)
1 | در پنجره Model Builder ، گره Solution 2 (sol2) را گسترش دهید . |
برای متغیرهای وابسته به گونه فله، ضریب مقیاس را روی 1 تنظیم کنید.
2 | در پنجره Model Builder ، گره Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 را گسترش دهید ، سپس روی Concentration (comp2.cH2) کلیک کنید . |
3 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
4 | از لیست روش ، دستی را انتخاب کنید . |
5 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Concentration (comp2.cH2O) کلیک کنید . |
6 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
7 | از لیست روش ، دستی را انتخاب کنید . |
8 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)>Dependent Variables 2 روی Concentration (comp2.cO2) کلیک کنید . |
9 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
10 | از لیست روش ، دستی را انتخاب کنید . |
ضریب مقیاس را بر اساس متغیرهای وابسته گونه های جذب شده روی مقدار اولیه تنظیم کنید.
11 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Adsorbed غلظت (comp2.tds.cads_cH2) کلیک کنید . |
12 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
13 | از لیست روش ، دستی را انتخاب کنید . |
14 | در قسمت متن مقیاس ، cH2_ads_scale را تایپ کنید . |
15 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Adsorbed غلظت (comp2.tds.cads_cH2O) کلیک کنید . |
16 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
17 | از لیست روش ، دستی را انتخاب کنید . |
18 | در قسمت متن مقیاس ، cH2O_ads_scale را تایپ کنید . |
19 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Adsorbed غلظت (comp2.tds.cads_cO2) کلیک کنید . |
20 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
21 | از لیست روش ، دستی را انتخاب کنید . |
22 | در قسمت متن مقیاس ، cO2_ads_scale را تایپ کنید . |
فاکتورهای مقیاس بندی را برای همه متغیرهای وابسته به گونه های سطحی تنظیم کنید.
23 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Surface غلظت (comp2.tds.csurf_H) کلیک کنید . |
24 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
25 | از لیست روش ، دستی را انتخاب کنید . |
26 | در قسمت متن مقیاس ، cH_surf_scale را تایپ کنید . |
27 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Surface غلظت (comp2.tds.csurf_O) کلیک کنید . |
28 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
29 | از لیست روش ، دستی را انتخاب کنید . |
30 | در قسمت متن مقیاس ، cO_surf_scale را تایپ کنید . |
31 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Surface غلظت (comp2.tds.csurf_OH) کلیک کنید . |
32 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
33 | از لیست روش ، دستی را انتخاب کنید . |
34 | در قسمت متن مقیاس ، cOH_surf_scale را تایپ کنید . |
35 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)> Dependent Variables 2 روی Surface غلظت (comp2.tds.csurf_Rh) کلیک کنید . |
36 | در پنجره تنظیمات برای فیلد ، بخش Scaling را پیدا کنید . |
37 | از لیست روش ، دستی را انتخاب کنید . |
38 | در قسمت متن مقیاس ، cRh_surf_scale را تایپ کنید . |
39 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2) روی Time-Dependent Solver 1 کلیک کنید . |
40 | در پنجره تنظیمات برای حل وابسته به زمان ، برای گسترش بخش تحمل مطلق کلیک کنید . |
41 | در قسمت متنی Tolerance factor 0.05 را تایپ کنید . |
42 | برای گسترش بخش Time Steping کلیک کنید . زیربخش تنظیمات متغیر جبری را پیدا کنید . از لیست تخمین خطا ، Exclude algebraic را انتخاب کنید . |
43 | در پنجره Model Builder ، گره Solution 2 (sol2) را گسترش دهید . |
44 | در پنجره Model Builder ، گره Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1 را گسترش دهید . |
45 | روی Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1 کلیک راست کرده و Segregated را انتخاب کنید . |
46 | در پنجره تنظیمات برای Segregated ، بخش General را پیدا کنید . |
47 | از لیست تثبیت و شتاب ، شتاب اندرسون را انتخاب کنید . |
48 | در قسمت متنی Dimension of iteration space ، عدد 5 را تایپ کنید . |
49 | در قسمت متن پارامتر Mixing ، 0.9 را تایپ کنید . |
50 | در قسمت متن تاخیر تکرار ، 1 را تایپ کنید . |
51 | روی Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1>Segregated 1 کلیک راست کرده و مرحله Segregated را انتخاب کنید . |
52 | در پنجره تنظیمات برای مرحله جدا شده ، Concentrations را در قسمت متن برچسب تایپ کنید . |
53 | قسمت General را پیدا کنید . در قسمت متغیرها ، روی  افزودن کلیک کنید . |
54 | در کادر گفتگوی افزودن ، در لیست متغیرها ، غلظت (comp2.cH2) ، غلظت (comp2.cH2O) و غلظت (comp2.cO2) را انتخاب کنید . |
55 | روی OK کلیک کنید . |
56 | در پنجره Settings برای Segregated Step ، روی قسمت Method and Termination کلیک کنید . |
57 | از لیست به‌روزرسانی Jacobian ، یک بار در هر زمان مرحله را انتخاب کنید . |
58 | روی Segregated 1 کلیک راست کرده و Segregated Step را انتخاب کنید . |
59 | در پنجره تنظیمات برای مرحله جدا شده ، غلظت سطح را در قسمت متن برچسب تایپ کنید . |
60 | قسمت General را پیدا کنید . در قسمت متغیرها ، روی  افزودن کلیک کنید . |
61 | در کادر محاوره ای افزودن ، در لیست متغیرها ، غلظت جذب شده (comp2.tds.cads_cH2) ، غلظت جذب شده (comp2.tds.cads_cH2O) ، غلظت جذب شده (comp2.tds.cads_cO2) ، غلظت سطح (comp2.tds.csurf) را انتخاب کنید. ) ، غلظت سطحی (comp2.tds.csurf_O) ، غلظت سطحی (comp2.tds.csurf_OH) و غلظت سطحی (comp2.tds.csurf_Rh) . |
62 | روی OK کلیک کنید . |
63 | در پنجره Settings برای Segregated Step ، قسمت Method and Termination را پیدا کنید . |
64 | از لیست به‌روزرسانی Jacobian ، یک بار در هر زمان مرحله را انتخاب کنید . |
65 | در پنجره Model Builder ، در قسمت Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1>Segregated 1 روی Segregated Step راست کلیک کرده و Delete را انتخاب کنید . |
به متغیرهای وابسته به گونه های سطحی یک حد پایین اضافه کنید.
66 | روی Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1>Segregated 1 کلیک راست کرده و Lower Limit را انتخاب کنید . |
67 | در پنجره تنظیمات برای Lower Limit ، قسمت Lower Limit را پیدا کنید . |
68 | در قسمت متنی Lower limits ( متغیرهای فیلد) ، comp2.tds.csurf_Rh 1e-16 comp2.tds.csurf_H 1e-16 comp2.tds.csurf_O 1e-16 comp2.tds.csurf_OH 1e-16 را تایپ کنید . |
69 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
برش هواپیما 1
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از لیست Dataset ، Study 2/Solution Store 1 (sol3) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست Plane ، xy-planes را انتخاب کنید . |
5 | در قسمت متن مختصات z ، -0.5 را تایپ کنید . |
Cut Line 3D 1
1 | در نوار ابزار نتایج ، بر روی  Cut Line 3D کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Line 3D ، بخش Line Data را پیدا کنید . |
3 | در ردیف 1 ، x را روی 3*do_reac قرار دهید . |
4 | در ردیف 2 ، x را روی 3.7*do_reac قرار دهید . |
سرعت (br)
1 | در پنجره Model Builder ، در قسمت Results روی Velocity (br) کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Color Legend را پیدا کنید . |
3 | تیک Show units را انتخاب کنید . |
مراحل زیر به نوبه خود نمودارهای نشان داده شده در شکل 2 ، شکل 3 ، شکل 4 و شکل 5 را بازتولید می کند .
تکه
1 | در پنجره Model Builder ، گره Velocity (br) را گسترش دهید ، سپس Slice را کلیک کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Plane Data را پیدا کنید . |
3 | از لیست هواپیما ، yz-planes را انتخاب کنید . |
4 | در قسمت متن Planes ، 8 را تایپ کنید . |
5 | برای گسترش بخش Coloring and Style کلیک کنید . چک باکس Color legend را انتخاب کنید . |
6 |  روی تغییر جدول رنگ کلیک کنید . |
7 | در کادر محاوره ای Color Table ، Rainbow>Spectrum را در درخت انتخاب کنید. |
8 | روی OK کلیک کنید . |
سرعت، سطح
1 | در پنجره Model Builder ، در قسمت Results روی Velocity (br) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Velocity، Surface را در قسمت نوشتار Label تایپ کنید . |
سطح 1
1 | روی Velocity، Surface کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، br.U*1[cm]/br.nu را تایپ کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، صفحه تقارن را انتخاب کنید . |
شفافیت 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | مقدار Transparency را روی 0 قرار دهید . |
سطح پیکان 1
1 | در پنجره Model Builder ، روی Velocity، Surface کلیک راست کرده و Arrow Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 1 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن x-component ، u را تایپ کنید . |
5 | در قسمت متن y-component ، v را تایپ کنید . |
6 | در قسمت متن z-component ، w را تایپ کنید . |
7 | قسمت تعیین موقعیت پیکان را پیدا کنید . در قسمت متنی Number of arrows ، عدد 300 را تایپ کنید . |
8 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، خاکستری را انتخاب کنید . |
9 | در نوار ابزار Velocity، Surface ، روی  Plot کلیک کنید . |
10 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
فشار (br)
1 | در پنجره Model Builder ، در زیر Results روی Pressure (br) کلیک کنید . |
2 | در نوار ابزار Pressure (br) ، روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
غلظت، H2، سطح (tds)
1 | در پنجره Model Builder ، روی Concentration، H2، Surface (tds) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، خودکار را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح: لوله
1 | در پنجره Model Builder ، گره Concentration, H2, Surface (tds) را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، Surface: pipe را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
انتخاب 1
1 | روی Surface: pipe راست کلیک کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، Outer Bnds را انتخاب کنید . |
سطح: کاتالیزور
1 | در پنجره Model Builder ، روی Concentration، H2، Surface (tds) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، Surface: Catalyst را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
انتخاب 1
1 | روی Surface: Catalyst کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از فهرست انتخاب ، Bed Bnds را انتخاب کنید . |
ظاهر مواد 1
1 | در پنجره Model Builder ، روی Surface: Catalyst کلیک راست کرده و Material Appearance را انتخاب کنید . |
2 | در پنجره تنظیمات برای ظاهر مواد ، بخش ظاهر را پیدا کنید . |
3 | از لیست ظاهر ، سفارشی را انتخاب کنید . |
4 | از لیست نوع مواد ، چوب را انتخاب کنید . |
ساده 1
1 | در پنجره Model Builder ، روی Concentration، H2، Surface (tds) کلیک راست کرده و Streamline را انتخاب کنید . |
2 | در پنجره تنظیمات برای Streamline ، بخش Streamline Positioning را پیدا کنید . |
3 | در قسمت متن شماره ، 10 را تایپ کنید . |
4 | قسمت Selection را پیدا کنید .  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 18 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای Streamline ، بخش Coloring and Style را پیدا کنید . |
8 | زیربخش Point style را پیدا کنید . از لیست نوع ، پیکان را انتخاب کنید . |
9 | از لیست رنگ ، سیاه را انتخاب کنید . |
غلظت، cH2، ایزورفیس
1 | روی Concentration، H2، Surface (tds) کلیک راست کرده و Isosurface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Isosurface ، Concentration، cH2، Isosurface را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Levels را پیدا کنید . از لیست روش ورود ، سطوح را انتخاب کنید . |
4 | در قسمت متن Levels ، range(0.1,0.1,2) را تایپ کنید . |
شفافیت 1
1 | روی Concentration، cH2، Isosurface کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در نوار ابزار Concentration, H2, Surface (tds) روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
غلظت، O2، سطح (tds)
1 | در پنجره Model Builder ، در بخش Results روی Concentration، O2، Surface (tds) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، خودکار را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح: لوله
1 | در پنجره Model Builder ، گره Concentration، O2، Surface (tds) را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، Surface: Pipe را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
انتخاب 1
1 | روی Surface: Pipe کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، Outer Bnds را انتخاب کنید . |
سطح: کاتالیزور
1 | در پنجره Model Builder ، روی Concentration، O2، Surface (tds) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، Surface: Catalyst را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
انتخاب 1
1 | روی Surface: Catalyst کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از فهرست انتخاب ، Bed Bnds را انتخاب کنید . |
ظاهر مواد 1
1 | در پنجره Model Builder ، روی Surface: Catalyst کلیک راست کرده و Material Appearance را انتخاب کنید . |
2 | در پنجره تنظیمات برای ظاهر مواد ، بخش ظاهر را پیدا کنید . |
3 | از لیست ظاهر ، سفارشی را انتخاب کنید . |
4 | از لیست نوع مواد ، چوب را انتخاب کنید . |
ساده 1
1 | در پنجره Model Builder ، روی Concentration، O2، Surface (tds) کلیک راست کرده و Streamline را انتخاب کنید . |
2 | در پنجره تنظیمات برای Streamline ، بخش Expression را پیدا کنید . |
3 | در قسمت متن x-component ، tds.tflux_cO2x را تایپ کنید . |
4 | در قسمت متنی y-component ، tds.tflux_cO2y را تایپ کنید . |
5 | در قسمت متن z-component ، tds.tflux_cO2z را تایپ کنید . |
6 | بخش Streamline Positioning را پیدا کنید . در قسمت متن شماره ، 10 را تایپ کنید . |
7 | قسمت Selection را پیدا کنید .  روی Paste Selection کلیک کنید . |
8 | در کادر محاوره‌ای Paste Selection ، 18 را در قسمت متن انتخاب تایپ کنید . |
9 | روی OK کلیک کنید . |
10 | در پنجره تنظیمات برای Streamline ، بخش Coloring and Style را پیدا کنید . |
11 | زیربخش Point style را پیدا کنید . از لیست نوع ، پیکان را انتخاب کنید . |
12 | از لیست رنگ ، سیاه را انتخاب کنید . |
غلظت، co2، ایزورفیس
1 | روی Concentration، O2، Surface (tds) کلیک راست کرده و Isosurface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Isosurface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، cO2 را تایپ کنید . |
4 | در قسمت نوشتار Label ، Concentration، co2، Isosurface را تایپ کنید . |
5 | قسمت Levels را پیدا کنید . از لیست روش ورود ، سطوح را انتخاب کنید . |
6 | در قسمت متن Levels ، range(0.5,0.025,0.9) را تایپ کنید . |
شفافیت 1
1 | روی Concentration, cO2, Isosurface کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در نوار ابزار Concentration, O2, Surface (tds) روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
غلظت گونه های عمده (mol/m^3) را در حوزه متخلخل رسم کنید.
دامنه متخلخل: گونه های توده ای
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، دامنه Porous: bulk species را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line 3D 1 را انتخاب کنید . |
4 | از لیست انتخاب زمان ، از لیست را انتخاب کنید . |
5 | در لیست بارها ، 1 را انتخاب کنید . |
نمودار خطی 1
1 | روی دامنه Porous : bulk species کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، غلظت Molar، bulk را تایپ کنید . |
5 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
6 | زیربخش Include را پیدا کنید . چک باکس Solution را پاک کنید . |
7 | تیک گزینه Expression را انتخاب کنید . |
نمودار خط 2
1 | در پنجره Model Builder ، روی Porous domain: bulk species کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cO2 را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
6 | زیربخش Include را پیدا کنید . چک باکس Solution را پاک کنید . |
7 | تیک گزینه Expression را انتخاب کنید . |
نمودار خط 3
1 | روی دامنه Porous : bulk species کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text، cH2O را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
6 | زیربخش Include را پیدا کنید . چک باکس Solution را پاک کنید . |
7 | تیک گزینه Expression را انتخاب کنید . |
8 | در دامنه Porous: bulk species نوار ابزار، روی  Plot کلیک کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
غلظت گونه ها (mol/m^3) که از گونه های سطحی در حوزه متخلخل تبدیل می شوند را رسم کنید.
حوزه متخلخل: گونه های سطحی
1 | روی دامنه Porous : bulk species کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Porous domain: bulk species 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، دامنه Porous: species سطح را در قسمت نوشتار Label تایپ کنید . |
نمودار خطی 1
1 | در پنجره Model Builder ، روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cs_Rh را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، غلظت Molar، سطح را تایپ کنید . |
نمودار خط 2
1 | در پنجره Model Builder ، روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cs_H را تایپ کنید . |
نمودار خط 3
1 | در پنجره Model Builder ، روی Line Graph 3 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cs_O را تایپ کنید . |
نمودار خطی 4
1 | روی Results>Porous domain: surface species> Line Graph 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cs_OH را تایپ کنید . |
4 | در دامنه Porous: surface species toolbar، روی  Plot کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
6 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
غلظت گونه (mol/m^3) که از گونه های جذب شده در حوزه متخلخل تبدیل می شود را رسم کنید.
حوزه متخلخل: گونه های جذب شده
1 | در پنجره Model Builder ، روی Porous domain: bulk species کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Porous domain: bulk species 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، دامنه Porous: گونه های جذب شده را در قسمت نوشتار برچسب تایپ کنید. |
نمودار خطی 1
1 | در پنجره Model Builder ، روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cads_cH2 را تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، غلظت Molar، جذب شده را تایپ کنید . |
نمودار خط 2
1 | در پنجره Model Builder ، روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cads_cO2 را تایپ کنید . |
نمودار خط 3
1 | در پنجره Model Builder ، روی Line Graph 3 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cads_cH2O را تایپ کنید . |
4 | در دامنه Porous: adsorbed species toolbar، روی  Plot کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
6 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
دامنه متخلخل: همه گونه ها
1 | در پنجره Model Builder ، روی Porous domain: bulk species کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Porous domain: bulk species 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، دامنه Porous: همه گونه‌ها را در قسمت نوشتار برچسب تایپ کنید . |
حجیم: cH2
1 | در پنجره Model Builder ، در Results>Porous domain: همه گونه‌ها روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Bulk: cH2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، غلظت Molar را تایپ کنید . |
حجیم: co2
1 | در پنجره Model Builder ، در Results>Porous domain: همه گونه ها روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Bulk: cO2 را در قسمت نوشتار Label تایپ کنید . |
حجیم: cH2O
1 | در پنجره Model Builder ، در Results>Porous domain: همه گونه ها روی Line Graph 3 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Bulk: cH2O را در قسمت نوشتار Label تایپ کنید . |
حجیم: cH2O، حجیم: co2
1 | در پنجره Model Builder ، در Results>Porous domain: all species ، برای انتخاب Bulk: cO2 و Bulk: cH2O ، Ctrl کلیک کنید . |
2 | کلیک راست کرده و Duplicate را انتخاب کنید . |
سطح: cs_Rh
1 | در پنجره تنظیمات برای نمودار خط ، Surface: cs_Rh را در قسمت نوشتار Label تایپ کنید . |
2 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cs_Rh را تایپ کنید . |
سطح: cs_H
1 | در پنجره Model Builder ، در Results>Porous domain: all species روی Bulk: cH2O 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Surface: cs_H را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cs_H را تایپ کنید . |
سطح: cs_H، سطح: cs_Rh
1 | در پنجره Model Builder ، در Results>Porous domain: all species ، برای انتخاب Surface: cs_Rh و Surface: cs_H ، Ctrl کلیک کنید . |
2 | کلیک راست کرده و Duplicate را انتخاب کنید . |
سطح: cs_O
1 | در پنجره تنظیمات برای نمودار خط ، Surface: cs_O را در قسمت نوشتار Label تایپ کنید . |
2 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cs_O را تایپ کنید . |
سطح: cs_OH
1 | در پنجره Model Builder ، در Results>Porous domain: all species روی Surface: cs_H 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Surface: cs_OH را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cs_OH را تایپ کنید . |
جذب شده: cads_cH2
1 | روی Surface: cs_OH کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Adsorbed: cads_cH2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cads_cH2 را تایپ کنید . |
جذب شده: cads_cO2
1 | روی Adsorbed: cads_cH2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Adsorbed: cads_cO2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cads_cO2 را تایپ کنید . |
جذب شده: cads_cH2O
1 | روی Adsorbed: cads_cO2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، Adsorbed: cads_cH2O را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cads_cH2O را تایپ کنید . |
4 | در دامنه Porous: all species toolbar، روی  Plot کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
