محاسبه ماتریس اندوکتانس سیم پیچ PCB
معرفی
سیم پیچ های PCB (برد مدار چاپی) به طور گسترده در انواع کاربردهای صنعتی مانند میکروموتور و دستگاه های میکروالکترونیک استفاده می شود. برای آرایه‌ای از سیم‌پیچ‌های PCB، عموماً دانستن جفت القایی نشان‌داده‌شده توسط ماتریس اندوکتانس بسیار جالب است. این مدل نحوه استفاده از رابط میدان های مغناطیسی، فقط جریان ها را برای محاسبه ماتریس اندوکتانس آرایه ای از سیم پیچ ها در PCB چند لایه، همانطور که در شکل 1 نشان داده شده است، نشان می دهد .

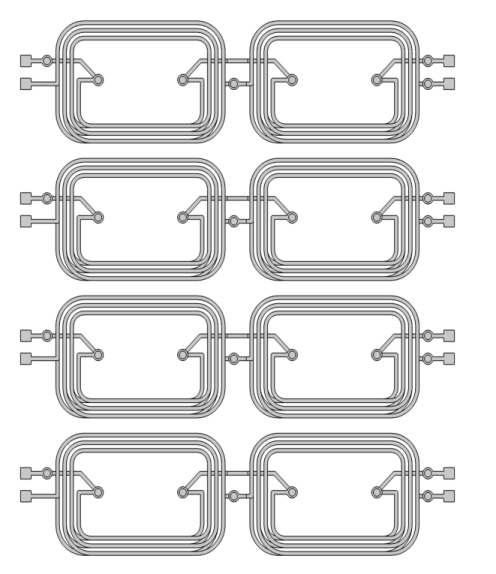

شکل 1: هندسه سیم پیچ های PCB.
تعریف مدل
هندسه سیم پیچ ها معمولا “باز” است. مدل سازی یک حلقه جریان بسته جالب نیست و همچنین ضروری نیست. رابط میدان های مغناطیسی، فقط جریان ها می تواند چنین جریان های بدون واگرایی را مدل کند. برای جزئیات بیشتر، به نظریه برای میدان های مغناطیسی، رابط فقط جریان ها در راهنمای کاربر ماژول AC/DC مراجعه کنید .
سیم‌پیچ‌های PCB با ویژگی Conductor مدلسازی می‌شوند که می‌توان از آن برای تنظیم آسان منابع جریان استفاده کرد. با استفاده از قابلیت Split by Connectivity ، 12 سیم پیچ را می توان به طور خودکار شناسایی کرد و ویژگی های Conductor مربوطه را ایجاد کرد. این کار مراحل راه اندازی رابط فیزیک را بسیار ساده می کند. این مدل با یک مطالعه Stationary Source Sweep با Initialization و همچنین با یک Frequency Domain Source Sweep with Initialization حل شده است . هر دوی اینها به محاسبه ماتریس اندوکتانس توده ای اختصاص داده شده اند.
نتایج و بحث

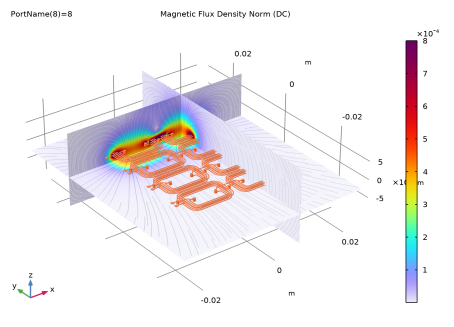

شکل 2 توزیع هنجار چگالی شار مغناطیسی را در اطراف سیم پیچ های PCB در زمانی که هادی هشتم فعال می شود، در حالت ثابت نشان می دهد. شکل 3 ماتریس اندوکتانس مربوط به سیم پیچ های PCB را نشان می دهد. نمودارهای مشابه برای حل حوزه فرکانس به ترتیب در شکل 4 و شکل 5 نشان داده شده است .
شکل 2: توزیع هنجار چگالی شار مغناطیسی در اطراف سیم پیچ PCB، محلول ثابت.

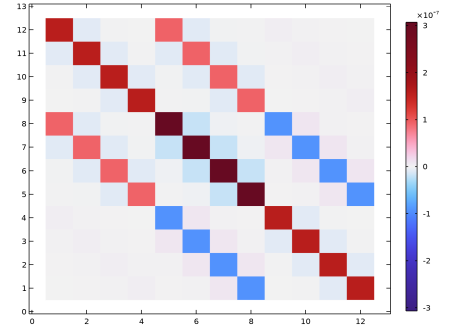

شکل 3: تجسم ماتریس اندوکتانس سیم پیچ PCB، محلول ثابت.
شکل 4: توزیع هنجار چگالی شار مغناطیسی در اطراف سیم پیچ PCB، محلول حوزه فرکانس.
شکل 5: تجسم ماتریس اندوکتانس سیم پیچ های PCB، راه حل حوزه فرکانس.
مسیر کتابخانه برنامه: ACDC_Module/Devices,_Inductive/Inductance_matrix_pcb_coils
دستورالعمل مدلسازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، AC/DC>Electromagnetic Fields>Vector Formulations>Magnetic Fields, Currents Only (mfco) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت مطالعه انتخاب ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > جابجایی منبع ثابت با مقداردهی اولیه را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، قسمت Advanced را پیدا کنید . |
3 | از لیست نمایش هندسه ، هسته CAD را انتخاب کنید . |
واردات 1 (imp1)
از آنجایی که هندسه مورد استفاده برای مدل بسیار پیچیده است، سیم پیچ ها را از یک فایل موجود وارد می کنیم. سپس به صورت دستی چند بلوک در اطراف این سیم پیچ ها در هندسه اضافه می کنیم که پس پردازش را ساده می کند.
1 | در نوار ابزار صفحه اصلی ، روی  واردات کلیک کنید . |
2 | در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید . |
3 | از فهرست منبع ، فایل COMSOL Multiphysics را انتخاب کنید . |
4 | در قسمت متنی Filename ، inductance_matrix_pcb_coils.mphbin را تایپ کنید . |
5 |  روی Import کلیک کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
7 | از فهرست نمایش در فیزیک ، همه سطوح را انتخاب کنید . |
8 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
مرزهای زمینی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، بخش Entities to Select را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در شی imp1 ، فقط مرزهای 6، 16، 26، 36، 2502، 2504، 2506 و 2508 را انتخاب کنید. |
5 | در قسمت نوشتار برچسب ، مرزهای زمینی را تایپ کنید . |
پایانه های ورودی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، بخش Entities to Select را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در شی imp1 ، فقط مرزهای 1، 11، 21 و 31 را انتخاب کنید. |
5 | در قسمت نوشتار برچسب ، پایانه‌های ورودی را تایپ کنید . |
پایانه های داخلی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، بخش Entities to Select را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در شی imp1 ، فقط مرزهای 1261، 1266، 1271 و 1276 را انتخاب کنید. |
5 | در قسمت نوشتار Label ، Interternal Terminals را تایپ کنید . |
پایانه های خروجی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، Output Terminals را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در شیء imp1 ، فقط Boundaries 2501، 2503، 2505 و 2507 را انتخاب کنید. |
انتخاب اتحادیه 1 (unisel1)
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Union Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب اتحادیه ، قسمت Geometric Entity Level را پیدا کنید . |
3 | از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، پایانه‌های ورودی ، پایانه‌های داخلی و پایانه‌های خروجی را انتخاب کنید . |
6 | روی OK کلیک کنید . |
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 5[cm] را تایپ کنید . |
4 | در قسمت Depth text، 6[cm] را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 2[cm] را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، -2[mm] را تایپ کنید . |
اشیاء پارتیشن 1 (par1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Objects را انتخاب کنید . |
2 | فقط شی blk1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای اشیاء پارتیشن ، قسمت اشیاء پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، 7[mm] را تایپ کنید . |
پارتیشن اشیاء 2 (par2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Objects را انتخاب کنید . |
2 | فقط شی par1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای اشیاء پارتیشن ، قسمت اشیاء پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
صفحه کار 3 (wp3)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zx-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، 14.25[mm] را تایپ کنید . |
پارتیشن اشیاء 3 (پار3)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Objects را انتخاب کنید . |
2 | فقط شی par2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای اشیاء پارتیشن ، قسمت اشیاء پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
فرم اتحادیه (فین)
1 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
2 |  روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید . |
میدان های مغناطیسی، فقط جریان ها (MFCO)
اکنون هندسه کامل شده است. در مرحله بعد، انتخاب های سیم پیچی را برای رابط فیزیک برای استفاده تعریف کنید. این با انتخاب همه رساناها و سپس استفاده از عمل Split by Connectivity به دست می آید . این یک کپی از ویژگی اصلی برای هر جزء متصل ایجاد می کند. با ساخت، هر هادی مجاور هیچ هادی دیگری نخواهد بود ، اما در صورت لزوم می توان انتخاب را بیشتر ویرایش کرد. شرایط مرزی تغذیه برای هر هادی نیز به طور مشابه تنظیم می شود.
هادی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Fields Magnetic Fields, Currents Only (mfco) راست کلیک کرده و Conductor را انتخاب کنید . |
2 | در پنجره تنظیمات برای Conductor ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست Selection ، Import 1 را انتخاب کنید . |
4 | در پنجره Model Builder ، روی Conductor 1 کلیک کنید . |
زمین 1
در نوار ابزار Physics ، روی Attributes کلیک کنید و Ground را انتخاب کنید .
Attributes کلیک کنید و Ground را انتخاب کنید .ترمینال 1
1 | در پنجره Model Builder ، روی ترمینال 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ترمینال ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست Selection ، Union Selection 1 را انتخاب کنید . |
زمین 1
1 | در پنجره Model Builder ، روی Ground 1 کلیک کنید . |
2 | در پنجره تنظیمات برای زمین ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، مرزهای زمینی را انتخاب کنید . |
هادی 12
در پنجره Model Builder ، روی Conductor 1 کلیک راست کرده و Split by Connectivity را انتخاب کنید .
تعاریف
پنهان کردن برای فیزیک 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Definitions را گسترش دهید . |
2 | روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
3 | در پنجره تنظیمات برای پنهان کردن فیزیک ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
4 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 | فقط مرزهای 4، 5 و 7 را انتخاب کنید. |
مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از لیست اندازه عنصر ، Fine را انتخاب کنید . |
4 |  روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید . |
5 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
6 |  روی ساخت همه کلیک کنید . |
مواد
مواد 1 (mat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست Selection ، Import 1 را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 6e7 | S/m | پایه ای |
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
چند برش 1
اکنون از بلوک های اطراف هندسه سیم پیچ برای ایجاد تصویری از هنجار چگالی شار مغناطیسی استفاده کنید. به یاد داشته باشید که محلول را انتخاب کنید که در آن سیم پیچی که صفحات انتخاب شده را قطع می کند فعال است.
1 | در پنجره Model Builder ، گره Magnetic Flux Density Norm (mfco) را گسترش دهید ، سپس روی Multislice 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش x-planes را پیدا کنید . در قسمت متن مختصات ، 7[mm] را تایپ کنید . |
4 | زیربخش y-planes را پیدا کنید . در قسمت متن مختصات ، 14.25[mm] را تایپ کنید . |
5 | زیربخش z-planes را پیدا کنید . در قسمت متن مختصات ، -2[mm] را تایپ کنید . |
6 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
7 | در قسمت حداکثر متن، 8.0E-4 را تایپ کنید . |
ساده سازی چند تکه 1
1 | در پنجره Model Builder ، روی Streamline Multislice 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Streamline Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش x-planes را پیدا کنید . در قسمت متن مختصات ، 7[mm] را تایپ کنید . |
4 | زیربخش y-planes را پیدا کنید . در قسمت متن مختصات ، 14.25[mm] را تایپ کنید . |
5 | زیربخش z-planes را پیدا کنید . در قسمت متن مختصات ، -2[mm] را تایپ کنید . |
هنجار چگالی شار مغناطیسی (mfco)
روی Results>Magnetic Flux Density Norm (mfco)>Streamline Multislice 1 کلیک راست کرده و Surface را انتخاب کنید .
سطح 1
1 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
2 | در قسمت Expression text، 1 را تایپ کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست Selection ، Import 1 را انتخاب کنید . |
ظاهر مواد 1
1 | روی Surface 1 کلیک راست کرده و Material Appearance را انتخاب کنید . |
2 | در پنجره تنظیمات برای ظاهر مواد ، بخش ظاهر را پیدا کنید . |
3 | از لیست ظاهر ، سفارشی را انتخاب کنید . |
4 | از لیست نوع مواد ، مس را انتخاب کنید . |
هنجار چگالی شار مغناطیسی (DC)
1 | در پنجره Model Builder ، در بخش Results روی هنجار چگالی شار مغناطیسی (mfco) کلیک کنید . |
2 | در پنجره تنظیمات گروه طرح سه بعدی ، هنجار چگالی شار مغناطیسی (DC) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مقدار پارامتر (PortName) ، 8 را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
6 | قسمت Color Legend را پیدا کنید . چک باکس نمایش مقادیر حداکثر و حداقل را پاک کنید . |
7 | در نوار ابزار هنجار شار مغناطیسی (DC) ، روی  Plot کلیک کنید . |
مقاومت (DC) (dset1, mfco)
1 | در پنجره Model Builder ، گره Results>Lumped Parameters (dset1, mfco) را گسترش دهید ، سپس روی Resistance (DC) (dset1, mfco) کلیک کنید . |
2 | در نوار ابزار Resistance (DC) (dset1, mfco) ، روی  Evaluate کلیک کنید . |
اندوکتانس (DC) (dset1، mfco)
1 | در پنجره Model Builder ، روی Inductance (DC) (dset1, mfco) کلیک کنید . |
2 | در نوار ابزار Inductance (DC) (dset1, mfco) ، روی  Evaluate کلیک کنید . |
ماتریس اندوکتانس در جدول نشان داده شده است و همچنین می توان آن را رسم کرد.
جدول
1 | به پنجره Table بروید . |
2 | روی Table Surface در نوار ابزار پنجره کلیک کنید . |
نتایج
سطح میز 1
1 | در پنجره Model Builder ، در Results>2D Plot Group 2 ، روی Table Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای سطح جدول ، بخش داده را پیدا کنید . |
3 | از لیست قالب داده ، سلول ها را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Function ، گسسته را انتخاب کنید . |
5 | در نوار ابزار 2D Plot Group 2 ، روی  Plot کلیک کنید . |
6 |  روی تغییر جدول رنگ کلیک کنید . |
7 | در کادر محاوره ای جدول رنگ ، Wave>Wave را در درخت انتخاب کنید. |
8 | روی OK کلیک کنید . |
9 | در پنجره تنظیمات برای سطح جدول ، قسمت Coloring and Style را پیدا کنید . |
10 | از لیست مقیاس ، خطی متقارن را انتخاب کنید . |
11 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
ماتریس اندوکتانس (DC)
1 | در پنجره Model Builder ، در قسمت Results روی 2D Plot Group 2 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح دو بعدی ، ماتریس القایی (DC) را در قسمت نوشتار برچسب تایپ کنید . |
3 | در نوار ابزار Inductance Matrix (DC) ، روی  Plot کلیک کنید . |
شماره پایانه
اکنون می توان با ترسیم اعداد پایانی، شکاف هادی های مختلف را نشان داد.
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، شماره پایانه را در قسمت نوشتار برچسب تایپ کنید . |
جلد 1
1 | روی Terminal Number کلیک راست کرده و Volume را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Magnetic Fields, Currents Only> Conductors>mfco.TerminalNumber – شماره ترمینال را انتخاب کنید . |
3 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای Color Table ، Rainbow>Cyclic را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
6 | در نوار ابزار شماره پایانه ، روی  Plot کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > جابجایی منبع دامنه فرکانس با مقداردهی اولیه را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 2: جابجایی منبع دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 2 ، روی مرحله 2: فرکانس دامنه منبع Sweep کلیک کنید . |
2 | در پنجره تنظیمات برای جابجایی منبع دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، 200[kHz] را تایپ کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
هنجار چگالی شار مغناطیسی (mfco)
روی Results>Magnetic Flux Density Norm (mfco) کلیک راست کرده و Delete را انتخاب کنید .
هنجار چگالی شار مغناطیسی (AC)
1 | در پنجره Model Builder ، روی هنجار چگالی شار مغناطیسی (DC) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، هنجار چگالی شار مغناطیسی (AC) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2/راه حل 3 (sol3) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (PortName) ، 8 را انتخاب کنید . |
5 | در نوار ابزار هنجار شار مغناطیسی (AC) ، روی  Plot کلیک کنید . |
مقاومت (DC) (dset3, mfco)
1 | در پنجره Model Builder ، گره Results>Lumped Parameters (dset3, mfco) را گسترش دهید ، سپس روی Resistance (DC) (dset3, mfco) کلیک کنید . |
2 | در نوار ابزار Resistance (DC) (dset3, mfco) ، روی  Evaluate کلیک کنید . |
مقاومت (AC) (dset3, mfco)
1 | در پنجره Model Builder ، روی Resistance (AC) (dset3, mfco) کلیک کنید . |
2 | در نوار ابزار Resistance (AC) (dset3, mfco) ، روی  Evaluate کلیک کنید . |
اندوکتانس (AC) (dset3، mfco)
1 | در پنجره Model Builder ، گره Inductance (AC) (dset3, mfco) را گسترش دهید ، سپس روی Inductance (AC) (dset3, mfco) کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ماتریس ، بخش عملیات سری داده را پیدا کنید . |
3 | از لیست پارامتر (فرکانس) ، Sum را انتخاب کنید . |
4 | در نوار ابزار Inductance (AC) (dset3, mfco) ، روی  Evaluate کلیک کنید . |
امپدانس (dset3، mfco)
1 | در پنجره Model Builder ، در Results>Lumped Parameters (dset3, mfco) روی امپدانس (dset3, mfco) کلیک کنید . |
2 | در نوار ابزار امپدانس (dset3, mfco) ، روی  Evaluate کلیک کنید . |
ماتریس اندوکتانس (AC)
1 | در پنجره Model Builder ، روی Inductance Matrix (DC) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح دو بعدی ، ماتریس القایی (AC) را در قسمت نوشتار برچسب تایپ کنید . |
سطح میز 1
1 | در پنجره Model Builder ، گره Inductance Matrix (AC) را گسترش دهید ، سپس روی Table Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای سطح جدول ، بخش داده را پیدا کنید . |
3 | از لیست گروه ارزیابی ، اندوکتانس (AC) (dset3، mfco) را انتخاب کنید . |
4 | از لیست قالب داده ، سلول ها را انتخاب کنید . |
5 | در نوار ابزار Inductance Matrix (AC) ، روی  Plot کلیک کنید . |
