Radome با لنز دی الکتریک دو لایه
معرفی
Radome محفظه ای برای محافظت از آنتن در برابر محیط است. باید تقریباً کاملاً شفاف RF باشد و می تواند برای بهبود ویژگی های تشعشع مانند جهت دهی آنتن طراحی شود. در اینجا یک رادوم، همانطور که در شکل 1 نشان داده شده است ، بهره آنتن پچ را بهبود می بخشد.

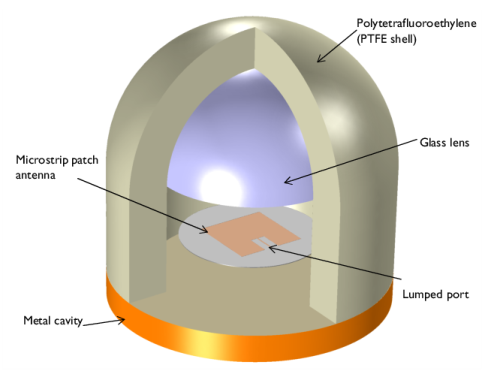

شکل 1: یک آنتن پچ میکرواستریپ که توسط محیط دی الکتریک محصور شده است. یک لنز دی الکتریک دو لایه در نمای آنتن قرار می گیرد و میدان ها را برای افزایش بهره آنتن محدود می کند.
تعریف مدل
مدل نشان داده شده در شکل 1 نشان دهنده رادوم است که یک آنتن پچ را در بر می گیرد. آنتن پچ یک لایه نازک از فلز است که روی یک دی الکتریک دایره ای در بالای صفحه زمین قرار دارد. آنتن و صفحه زمین به عنوان سطوح رسانای الکتریکی بی‌نهایت نازک (PEC) مدل‌سازی می‌شوند. خود آنتن توسط یک پورت انبوه 50 Ω تغذیه می شود که نشان دهنده تغذیه از منبع تغذیه است.
کل ساختار در یک محفظه PTFE استوانه ای محصور شده است که توسط یک پوسته نیمه کروی پوشیده شده است. در این، یک نیمه کره از یک دی الکتریک شیشه ای کوارتز برای افزایش بهره آنتن استفاده می شود. محفظه PTFE توسط یک محفظه فلزی پشتیبانی می شود که به عنوان سطوح PEC نیز مدل سازی شده است. این سازه برای کارکرد با فرکانس 1.632 گیگاهرتز طراحی شده است.
کل ساختار آنتن در یک کره با خواص خلاء مدل سازی شده است. این کره توسط یک دامنه لایه کاملاً منطبق (PML) کوتاه شده است که به عنوان یک مرز برای فضای آزاد عمل می کند. فاصله آنتن تا PML متغیری است که نیاز به مطالعه دارد. PML نباید در ناحیه میدان نزدیک واکنشی ساختار آنتن باشد. با این حال، اندازه میدان نزدیک واکنشی کاملاً قابل تعریف نیست، بنابراین فاصله آنتن تا PML باید برای هر مدل مطالعه شود. ضخامت PML به خودی خود حیاتی نیست و می تواند تقریباً یک دهم قطر کره هوا باشد.

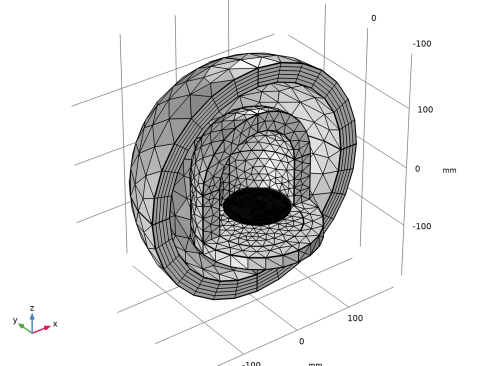

مش بندی سازه های تابشی نیاز به مراقبت دارد. به عنوان یک قانون سرانگشتی، حداقل از پنج عنصر در هر طول موج در هر ماده استفاده کنید، اگرچه در صورت لزوم، به اندازه سه عنصر می‌توانند این کار را انجام دهند. علاوه بر این، لبه ها و سطوح منحنی باید با حداقل دو عنصر در وتر 90 درجه مشبک شوند و همیشه باید از معیار سختگیرانه تر استفاده شود. علاوه بر این، عناصر چهار وجهی با نسبت ابعاد واحد در اکثر مناطق مدل‌سازی، به استثنای حوزه‌های PML، ترجیح داده می‌شوند. از آنجا که دامنه PML ترجیحاً انرژی تابیده شده را در یک جهت جذب می کند، مش باید مطابق با این باشد. بنابراین یک توری جارو شده در مناطق PML توصیه می شود.
نتایج و بحث
الگوی تابش میدان دور در شکل 2 نشان داده شده است . الگوی تشعشع مشاهده شده بیشتر از الگوی یک آنتن پچ است. شکل 4 میدان های E را نشان می دهد که از طریق ساختار رادوم محدود شده اند، که منجر به ایجاد میدان های قوی تر در مرکز پوسته بالایی می شود. این مدل مثال نشان می‌دهد که یک رادوم می‌تواند به عنوان یک محفظه آنتن عمل کند و هدایت آنتن را بهبود بخشد.

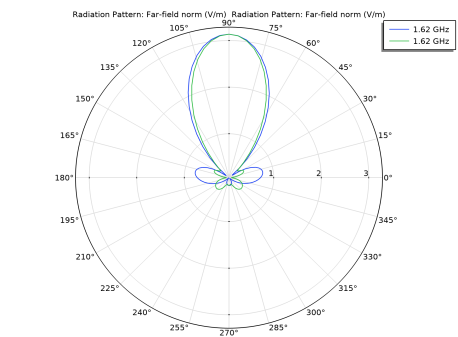

شکل 2: الگوی تابش میدان دور در صفحه E (آبی) و صفحه H (سبز) در 1.632 گیگاهرتز. الگوی تابش بیشتر از الگوی یک آنتن پچ است.

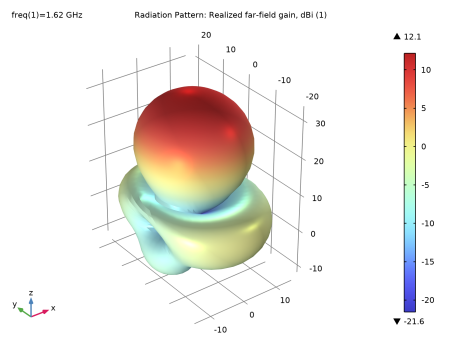

شکل 3: الگوی تابش میدان دور سه بعدی به سمت جلوی رادوم هدایت می شود.

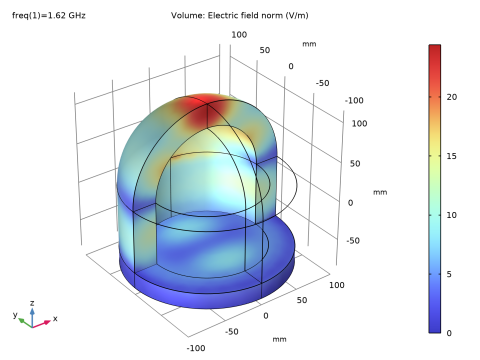

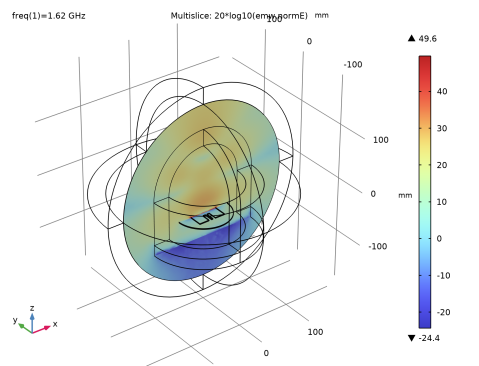

شکل 4: توزیع میدان الکترونیکی روی پوسته رادوم. به میدان های قوی در مرکز پوسته رادوم بالایی توجه کنید.
منابع
1. DM Pozar، مهندسی مایکروویو ، جان وایلی و پسران، 1998.
2. M. Skolnik، مقدمه ای بر سیستم های رادار ، McGraw-Hill، 1980.
3. FT Ulaby، مبانی الکترومغناطیسی کاربردی ، پرنتیس هال، 1997.
مسیر کتابخانه برنامه: RF_Module/Antennas/radome_antenna
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، 1.62[GHz] را تایپ کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل radome_antenna_parameters.txt دوبار کلیک کنید . |
mil به واحد میلی اینچ اشاره دارد. امپدانس ارزیابی شده خط تغذیه 1.13 میلی متری روی یک بستر 20 میل تقریباً 50 Ω است .
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
ابتدا یک بلوک برای پچ ایجاد کنید.
پچ
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Patch را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_patch را تایپ کنید . |
4 | در قسمت Depth text، l_patch را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، -40 را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
یک بلوک برای خرد تنظیم اضافه کنید.
خرد
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، در قسمت Label text Stub را تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_tuning را تایپ کنید . |
4 | در قسمت Depth text، l_tuning را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، w_tuning/2+w_line/2 را تایپ کنید . |
8 | در قسمت متن y ، l_tuning/2-25 را تایپ کنید . |
9 | در قسمت متن z ، -40 را تایپ کنید . |
10 |  روی Build Selected کلیک کنید . |
خرد تنظیم را کپی کنید. یک جفت خرده تنظیم نسبت به خط تغذیه متقارن است.
کپی 1 (کپی1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی blk2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن x ، -w_tuning-w_line را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |

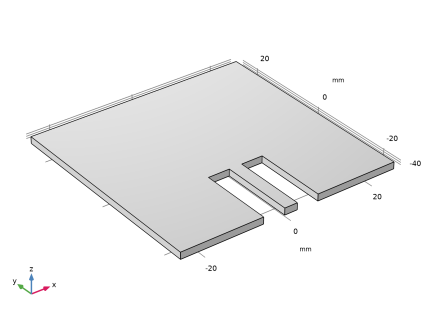

خردهای تنظیم را از پچ کم کنید. این عمل خط تغذیه 50 Ω را نیز ایجاد می کند.
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی blk1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط اشیاء blk2 و copy1 را انتخاب کنید. |
6 |  روی Build Selected کلیک کنید . |
یک سیلندر برای زیرلایه اضافه کنید.
لایه
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius عدد 50 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن z ، -40-thickness/2 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
7 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
یک کره برای لنز دی الکتریک دو لایه ایجاد کنید.
ما پیدا کردیم
1 | در نوار ابزار Geometry ، روی  Sphere کلیک کنید . |
2 | در پنجره تنظیمات برای Sphere ، Radome را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size را پیدا کنید . در قسمت متن Radius ، r_radome را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت متن z ، 15 را تایپ کنید . |
5 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | t_radome_wall |
6 |  روی Build Selected کلیک کنید . |
7 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
یک بلوک اضافه کنید تا نیمه پایینی کره بالا را برش دهید.
قسمت پایین را نصف کنید
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Cut Bottom Half را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، r_radome*2.5 را تایپ کنید . |
4 | در قسمت Depth متن r_radome*2.5 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، r_radome*2 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، -85 را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
با کم کردن بلوک فوق از کره لنز دی الکتریک، یک نیمکره ایجاد کنید.
Radome Top
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | در پنجره تنظیمات برای تفاوت ، Radome Top را در قسمت نوشتار Label تایپ کنید . |
3 | فقط شیء sph1 را انتخاب کنید. |
4 | قسمت تفاوت را پیدا کنید . زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی blk3 را انتخاب کنید. |
6 |  روی Build Selected کلیک کنید . |

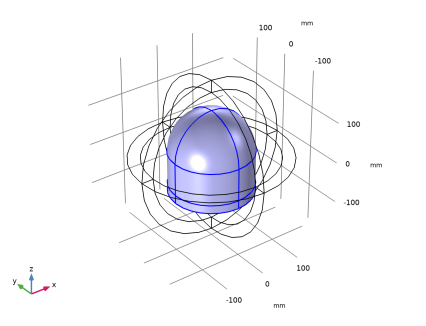

یک استوانه با یک لایه برای دیواره جانبی رادوم ایجاد کنید.
دیوار رادوم
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، Radome Wall را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، r_radome را تایپ کنید . |
4 | در قسمت متن ارتفاع ، h_radome_wall را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن z ، -65 را تایپ کنید . |
6 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 30 |
7 |  روی Build Selected کلیک کنید . |
یک استوانه برای قسمت پایین رادوم ایجاد کنید.
Radome Bottom
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، Radome Bottom را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، r_radome را تایپ کنید . |
4 | در قسمت متن ارتفاع ، t_radome_bottom را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن z ، -85 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
یک کره برای PML ها ایجاد کنید.
PML ها
1 | در نوار ابزار Geometry ، روی  Sphere کلیک کنید . |
2 | در پنجره تنظیمات برای Sphere ، PMLs را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size را پیدا کنید . در قسمت متن Radius ، 190 را تایپ کنید . |
4 | قسمت لایه ها را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 30 |
5 |  روی Build All Objects کلیک کنید . |
تعاریف
انتخابی برای radome اضافه کنید.
ما پیدا کردیم
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Radome را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه های 6–10، 17، 18، 20 و 22 را انتخاب کنید. |
اینها دامنه های قابل مشاهده از نمای پیش فرض سه بعدی هستند. دامنه 7 و 9 در این شکل مخفی هستند.
کاملاً منطبق بر لایه 1 (pml1)
1 | در نوار ابزار تعاریف ، روی لایه  کاملاً منطبق کلیک کنید . |
2 | فقط دامنه های 1-4، 15، 16، 19 و 21 را انتخاب کنید. |
3 | در پنجره تنظیمات برای لایه کاملاً منطبق ، قسمت هندسه را پیدا کنید . |
4 | از لیست Type ، Spherical را انتخاب کنید . |
برخی از مرزها و دامنه ها را پنهان کنید تا دید بهتری از قسمت های داخلی داشته باشید.
تعاریف
پنهان کردن برای فیزیک 1
1 | در پنجره Model Builder ، روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | فقط دامنه های 1، 2، 15 و 16 را انتخاب کنید. |
پنهان کردن برای فیزیک 2
1 | روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | فقط دامنه های 7، 9، 17 و 18 را انتخاب کنید. |
پنهان کردن برای فیزیک 3
1 | روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | در پنجره تنظیمات برای پنهان کردن فیزیک ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 9-10، 17، 24، 26، 29-30، 50-51، 54، 58-60 را در قسمت متن انتخاب تایپ کنید. |
6 | روی OK کلیک کنید . |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
هادی الکتریکی کامل 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 13-15، 34، 38-39، 52، 79 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
دامنه میدان دور 1
در نوار ابزار Physics ، روی Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .
Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 44 را انتخاب کنید. |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
بزرگنمایی کنید تا مرز بندر را به وضوح ببینید.
مواد
خصوصیات مواد را بر روی مدل اختصاص دهید. ابتدا تمام دامنه ها را با هوای داخلی تنظیم کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
زیرلایه را با مواد دی الکتریک ε r = 3.38 بپوشانید.
لایه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه های 13 و 14 را انتخاب کنید. |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 3.38 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |
رادوم را با مواد PTFE نادیده بگیرید.
PTFE
1 | روی Materials کلیک راست کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، PTFE را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست انتخاب ، Radome را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 2.1 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |
سپس، لنز را با شیشه بپوشانید. از کتابخانه مواد انتخاب کنید.
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، Built-in>Glass (کوارتز) را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
4 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
شیشه (کوارتز) (مت4)
فقط دامنه 12 را انتخاب کنید.
مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید . |
2 |  روی دکمه Zoom In در نوار ابزار Graphics کلیک کنید . |
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
میدان الکتریکی (emw)
تجزیه و تحلیل و تجسم نتایج را با اصلاح اولین نمودار پیش فرض برای نشان دادن هنجار میدان E در مقیاس dB در صفحه xz آغاز کنید .
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) را گسترش دهید ، سپس روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، 20*log10(emw.normE) را تایپ کنید . |
4 | بخش Multiplane Data را پیدا کنید . زیربخش Z-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
5 | زیربخش X-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
6 | زیربخش Y-planes را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
7 | در قسمت متن مختصات ، 0 را تایپ کنید . |
8 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
10 |  روی دکمه Zoom In در نوار ابزار Graphics کلیک کنید . |
شکل الگوی میدان شبیه به الگوی تابش صفحه H است.
تنظیمات طرح قطبی را برای تجسم الگوی میدان دور در صفحه E تنظیم کنید.
الگوی تشعشع 1
1 | در پنجره Model Builder ، گره Results>2D Far Field (emw) را گسترش دهید ، سپس روی Radiation Pattern 1 کلیک کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش ارزیابی را پیدا کنید . |
3 | زیربخش Angles را پیدا کنید . در قسمت متنی Number of angles عدد 100 را تایپ کنید . |
4 | زیربخش جهت مرجع را پیدا کنید . در قسمت متن x ، 0 را تایپ کنید . |
5 | در قسمت متن y ، 1 را تایپ کنید . |
6 | زیربخش Normal vector را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
7 | در قسمت متن z ، 0 را تایپ کنید . |
8 | در نوار ابزار 2D Far Field (emw) ، روی  Plot کلیک کنید . |
صفحه E در این مدل در صفحه yz قرار دارد که φ در خلاف جهت عقربه های ساعت از محور y اندازه گیری می شود .
نمودار قطبی صفحه H را اضافه کنید.
الگوی تشعشع 2
1 | روی Results>2D Far Field (emw)>Radiation Pattern 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش ارزیابی را پیدا کنید . |
3 | زیربخش جهت مرجع را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
4 | در قسمت متن y عدد 0 را تایپ کنید . |
5 | زیربخش Normal vector را پیدا کنید . در قسمت متن x ، 0 را تایپ کنید . |
6 | در قسمت متن y ، -1 را تایپ کنید . |
7 | در نوار ابزار 2D Far Field (emw) ، روی  Plot کلیک کنید . |
صفحه H در صفحه xz قرار دارد که φ در خلاف جهت عقربه های ساعت از محور x اندازه گیری می شود .
نمودار حاصل را با نمودار نشان داده شده در شکل 2 مقایسه کنید .
افزایش سه بعدی میدان دور (emw)
نمودار الگوی تابش میدان دور 3 بعدی را با شکل 3 مقایسه کنید .
انتخابی از راه حل ایجاد کنید تا میدان E را فقط روی رادوم تجسم کنید.
مطالعه 1 / راه حل 1 (2) (sol1)
در نوار ابزار Results ، روی More Datasets کلیک کنید و Solution را انتخاب کنید .
More Datasets کلیک کنید و Solution را انتخاب کنید .انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، Radome را انتخاب کنید . |
گروه طرح سه بعدی 4
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/راه حل 1 (2) (sol1) را انتخاب کنید . |
جلد 1
1 | روی 3D Plot Group 4 کلیک راست کرده و Volume را انتخاب کنید . |
2 | در نوار ابزار 3D Plot Group 4 ، روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
4 |  روی دکمه Zoom In در نوار ابزار Graphics کلیک کنید . |
الگوی تابش میدان E گسترده از آنتن پچ در مرکز قسمت بالای رادوم از طریق عدسی دی الکتریک دولایه (PTFE+شیشه) محدود شده است (مقایسه با شکل 4 ).
پارامتر S (emw)
ویژگی تطبیق ورودی آنتن در فرکانس شبیه سازی شده کمتر از -10 دسی بل است.
