از این ویژگی برای مشخص کردن ویژگی‌های گونه جدیدی که در پایگاه داده COMSOL موجود نیست، استفاده کنید. این ویژگی همچنین می تواند برای ویرایش یک گونه پایگاه داده، با استفاده از یک گونه موجود به عنوان یک الگو، برای ایجاد یک نوع جدید استفاده شود. یک گونه تعریف شده توسط کاربر می تواند در ویژگی سیستم ترمودینامیکی یا ویژگی سیستم از پیش تعریف شده، همراه با گونه های پایگاه داده از پیش تعریف شده و سایر گونه های تعریف شده توسط کاربر گنجانده شود.
داده‌های مورد نیاز برای گونه‌های تعریف‌شده توسط کاربر شامل ویژگی‌های ماده، مانند جرم مولی و فشار بخار، و ویژگی‌های مدل‌های ترمودینامیکی خاص یا مدل‌های حمل‌ونقل است (به مدل‌ها و تئوری ترمودینامیکی مراجعه کنید ) . به عنوان مثال، برای استفاده از مدل ترمودینامیکی یونیفاک ، باید گروه های یونیفک را برای گونه های جدید تعریف کنید.
توجه داشته باشید که ماشین حساب ترمودینامیک شامل اقداماتی برای رسیدگی به ویژگی‌های گونه‌های گمشده است، گاهی اوقات با اعمال تقریب. به عنوان مثال، اگر حجم ویلسون در دسترس نباشد، به جای آن از حجم مایع در نقطه جوش معمولی استفاده می شود. اگر داده‌های مربوط به این نیز وجود نداشته باشد، از همبستگی چگالی مایع اشباع تخمین زده می‌شود.
هنگام ایجاد یک گونه تعریف شده توسط کاربر، توصیه می شود خواص مواد رایج زیر را اضافه کنید:
• | جرم مولکولی |
• | خواص بحرانی |
• | عامل غیر مرکزی |
• | آنتروپی مطلق |
• | آنتالپی استاندارد تشکیل |
• | ظرفیت گرمایی گاز ایده آل |
• | فشار بخار |
• | گرمای تبخیر |
• | چگالی مایع اشباع |
• | خواص حمل و نقل |
نمونه مدل
برای مثالی از استفاده از گونه های تعریف شده توسط کاربر، این مثال برنامه را ببینید:
 | تفکیک در یک راکتور لوله‌ای : مسیر کتابخانه کاربرد ماژول_مهندسی_واکنش_شیمیایی/ترمودینامیک/تجزیه |
جادوگر گونه های تعریف شده توسط کاربر
برای ایجاد گونه های تعریف شده توسط کاربر ، جادوگر گونه های تعریف شده توسط کاربر را به یکی از روش های زیر راه اندازی کنید:
• | روی گره Global Definitions کلیک راست کنید ، Thermodynamics را انتخاب کنید و User-Defined Species را انتخاب کنید . |
• | اگر مدل قبلاً شامل گره ترمودینامیک است ، روی آن کلیک راست کرده و گونه های تعریف شده توسط کاربر را انتخاب کنید . |
• | با استفاده از رابط مهندسی واکنش یا رابط شیمی ، گونه های تعریف شده توسط کاربر را از بخش ترمودینامیک در نوار ابزار مهندسی واکنش یا شیمی انتخاب کنید . |
ویزارد گونه های تعریف شده توسط کاربر شامل مراحل زیر است:
1 | نام و فرمول را وارد کنید |
2 | پارامترها را وارد کنید |
3 | Properties را تعریف کنید |
نام و فرمول را وارد کنید
نام ، شماره CAS و فرمول شیمیایی گونه جدید را وارد کنید .
شکل 10-29: جادوگر گونه های تعریف شده توسط کاربر. نام و فرمول را وارد کنید.
اگر می‌خواهید گونه‌ای را در پایگاه داده COMSOL ویرایش کنید، تیک گزینه Use species from database as template را انتخاب کنید. سپس گونه مورد نظر برای ویرایش را در لیست پیدا کنید. از قسمت متن فیلتر می توان برای جستجو در میان گونه های موجود استفاده کرد.
شکل 10-30: جادوگر گونه های تعریف شده توسط کاربر. با انتخاب استفاده از گونه ها از پایگاه داده به عنوان الگو، یک گونه موجود را ویرایش کنید.
روی دکمه Next ( ) کلیک کنید
تا به مرحله بعد بروید.
تا به مرحله بعد بروید.پارامترها را وارد کنید
پارامتر لازم برای گونه جدید را تعریف کنید.
ثابت ها
از این جدول برای تعریف ثابت های مواد مانند جرم مولی، دمای بحرانی و آنتالپی استاندارد تشکیل استفاده کنید.
شکل 10-31: جادوگر گونه های تعریف شده توسط کاربر. ثابت های مادی را وارد کنید.
اطلاعات ساختار
اگر می خواهید از مدل یونیفک استفاده کنید ، فرمول ساختار، گروه های یونیفک و تعداد وقوع آنها را مشخص کنید.
شکل 10-32: جادوگر گونه های تعریف شده توسط کاربر. اطلاعات ساختار را در مرحله Enter Parameters مشخص کنید.
پارامترهای مدل
پارامترهای مدل های ترمودینامیکی و مدل های حمل و نقل در حال استفاده را مشخص کنید.
شکل 10-33: جادوگر گونه های تعریف شده توسط کاربر. پارامترهای مدل را مشخص کنید.
روی دکمه Next ( ) کلیک کنید تا به مرحله بعد بروید.
تا به مرحله بعد بروید.PROPERTIES را تعریف کنید
آخرین مرحله در جادوگر اضافه کردن ویژگی های وابسته به دما برای گونه های جدید است. تمام خواص وابسته به دما با استفاده از چندجمله‌ای مکعبی روی فرم تعریف می‌شوند
(10-7)
هر ویژگی می تواند شامل تعداد دلخواه بازه های دما باشد که هر کدام از فرم بالا استفاده می کنند. روی دکمه Add ( ) در زیر جدول برای یک ویژگی خاص کلیک کنید تا یک بازه اضافه شود.
) در زیر جدول برای یک ویژگی خاص کلیک کنید تا یک بازه اضافه شود.هنگامی که گونه های تعریف شده توسط کاربر در یک سیستم ترمودینامیکی شامل می شود، ویژگی های وابسته به دما زیر برای محاسبه مجموعه پایه خواص مخلوط ضروری است :
• | ظرفیت گرمایی گاز ایده آل |
• | چگالی مایع |
• | فشار بخار |
• | گرمای تبخیر |
توجه داشته باشید که برخی از خواص ترمودینامیکی، مانند آنتالپی و آنتروپی، یک گونه یا مخلوط، از ظرفیت گرمای گاز ایده آل تخمین زده می شود و به مدل ترمودینامیکی اعمال شده برای سیستم بستگی دارد (به تعاریف ویژگی های ترمودینامیکی مراجعه کنید ) .
روی دکمه Finish (
) در بالای پنجره تنظیمات کلیک کنید تا گونه نهایی شود و آن را به گره گونه های تعریف شده توسط کاربر در زیر ترمودینامیک اضافه کنید .
) در بالای پنجره تنظیمات کلیک کنید تا گونه نهایی شود و آن را به گره گونه های تعریف شده توسط کاربر در زیر ترمودینامیک اضافه کنید .

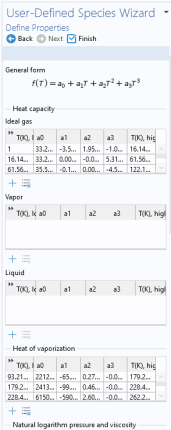

شکل 10-34: جادوگر گونه های تعریف شده توسط کاربر. خواص وابسته به دما را مشخص کنید.
تنظیمات
انتخاب یک گره گونه در زیر گونه های تعریف شده توسط کاربر، پنجره تنظیمات را نشان می دهد که شامل تعاریف همه ویژگی های گونه می شود. همانطور که در شکل 10-35 در زیر مشاهده می شود، ویژگی ها به بخش هایی طبقه بندی می شوند . تمامی خصوصیات را می توان با گسترش بخش مربوطه ویرایش کرد.
 | هنگامی که ویژگی‌های یک گونه تغییر می‌کند، هر سیستم ترمودینامیکی که شامل گونه است باید به‌روزرسانی شود تا تغییرات اعمال شوند ( به‌روزرسانی از گونه‌ها را ببینید ). |

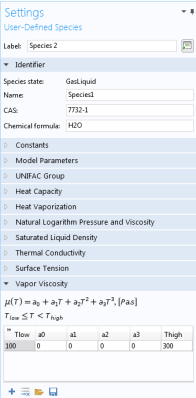

شکل 10-35: پنجره تنظیمات برای گونه های تعریف شده توسط کاربر.
