گرمایش RF
معرفی
این یک مدل خم موجبر RF با یک بلوک دی الکتریک در داخل است. تلفات الکترومغناطیسی در بلوک و همچنین دیواره های موجبر وجود دارد که باعث گرم شدن مجموعه در طول زمان می شود. خواص مواد بلوک تابعی از دما است. رفتار حرارتی گذرا، و همچنین راه حل حالت پایدار، محاسبه می شود.

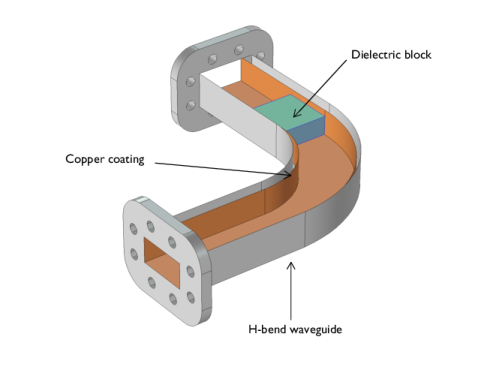

شکل 1: یک خم موجبر با یک بلوک دی الکتریک در داخل. مرزهای بالایی موجبر فقط برای تجسم حذف می شوند.
تعریف مدل
خم موجبر نشان داده شده در شکل 1، از طریق یک موجبر مستطیلی که در حالت TE 10 کار می کند، به یک منبع برق 100 وات، با فرکانس 10 گیگاهرتز متصل می شود . انتهای دیگر خم نیز به یک موجبر مستطیلی که در حالت TE 10 کار می کند متصل است . هدف از چنین خمشی در درجه اول تغییر جهت انتشار انرژی است. با این حال، در اینجا یک بلوک از دی الکتریک به عنوان نمونه ای از یک ماده اتلاف پذیر در تعامل با یک میدان الکترومغناطیسی معرفی می شود.
موجبر از آلومینیوم ساخته شده است. برای کاهش تلفات سطح، دیوارهای داخلی با مس، فلزی با رسانایی بالا، پوشانده می‌شوند. بلوک دی الکتریک به عنوان دارای رسانایی الکتریکی 0 = σ  ، نفوذپذیری نسبی μr  =  1، و گذردهی نسبی ε  =  2.1، با مماس تلفات که تابعی از دما است، δ  0.001 × ( / 300 K). هدایت حرارتی این بلوک نیز تابعی از دما است،  0.3 × (T / 300 K) W / m / K. علاوه بر این، چگالی 2200 کیلوگرم بر متر مکعب و گرمای ویژه 1050 ژول بر کیلوگرم بر کلوین است. اینها خواص عمومی نماینده یک ماده دی الکتریک هستند.
در فرکانس کاری، عمق پوست پوشش مسی بسیار کوچکتر از ابعاد موجبر است، یعنی میدان های الکترومغناطیسی به فاصله ناچیزی به دیوارها نفوذ می کنند. این بدان معناست که تلفات الکترومغناطیسی را می توان به طور کامل روی سطح قرار داد و نیازی به حل معادلات ماکسول در داخل خود دیوارها نیست. بنابراین، معادلات ماکسول فقط باید در حوزه هوا در داخل موجبر و همچنین در داخل بلوک حل شود. معادله انتقال حرارت در بلوک و همچنین دیواره های موجبر حل شده است.
هدف از تجزیه و تحلیل مشاهده نحوه گرم شدن مونتاژ بلوک دی الکتریک و موجبر در طول زمان و همچنین یافتن دمای حالت پایدار است. موجبر در ابتدا در دمای ثابتی در سرتاسر فرض می شود. پس از روشن شدن منبع تغذیه، میدان های الکترومغناطیسی با مرزهای داخلی بسیار رسانای موجبر و همچنین بلوک دی الکتریک با اتلاف تعامل دارند. تلفات در بلوک و روی دیوارها منابع گرمایی هستند که دما را افزایش می دهند. فرض بر این است که بلوک در تماس حرارتی کامل با دیواره های موجبر است، یعنی هر گرمای تولید شده در بلوک به داخل دیوارها هدایت می شود. مرزهای بیرونی دیوارها رو به هوای محیط فرض می شود که منجر به خنک شدن همرفتی آزاد این وجوه می شود.
این مدل دو معادله حاکم را حل می کند: معادلات ماکسول، که میدان های الکترومغناطیسی را توصیف می کند، و معادله انتقال حرارت، که دما را توصیف می کند. فرض بر این است که فرکانس کاری بسیار بالاتر از هر گذرای حرارتی است، و بنابراین می‌توان مشکل را به صورت فرکانس گذرا یا فرکانس ثابت حل کرد.
یک شبیه سازی فرکانس گذرا معادلات ماکسول را در حوزه فرکانس حل می کند. این به طور ضمنی فرض می‌کند که تمام خواص مواد مورد استفاده برای حل معادلات ماکسول در یک دوره واحد از نوسان موج الکترومغناطیسی ثابت هستند. از طرف دیگر معادله انتقال حرارت به صورت گذرا حل می شود. میدان های الکترومغناطیسی تنها زمانی دوباره محاسبه می شوند که خواص مواد به طور قابل توجهی تغییر کرده باشد، همانطور که با معیاری شامل تحمل نسبی حلگر وابسته به زمان تعیین می شود. هدف از تجزیه و تحلیل تعیین تغییر دما از شرایط اولیه داده شده و مدت زمان این تغییرات است.
یک شبیه‌سازی فرکانس ثابت معادلات ماکسول را در حوزه فرکانس حل می‌کند، اما معادله انتقال حرارت ثابت را با این فرض حل می‌کند که تمام تغییرات گذرای اولیه از بین رفته‌اند. اگرچه هیچ اطلاعات گذرا در دسترس نیست، این محاسبات به طور قابل توجهی سریعتر از تجزیه و تحلیل فرکانس گذرا است و توزیع دمای حالت پایدار را ارائه می دهد.
نتایج و بحث
شکل 2 اوج دمای داخل بلوک دی الکتریک را در طول زمان رسم می کند و نشان می دهد که چند دقیقه طول می کشد تا بلوک به تعادل حرارتی برسد.
شکل 3 زمینه های داخل موجبر و همچنین دمای مجموعه را برای محلول دمای حالت پایدار پس از پایان تمام گذراهای حرارتی ترسیم می کند. بلوک دی الکتریک یک تغییر دما قابل توجه را نشان می دهد که بر هدایت حرارتی و مماس تلفات تأثیر می گذارد که در شکل 4 نشان داده شده است .

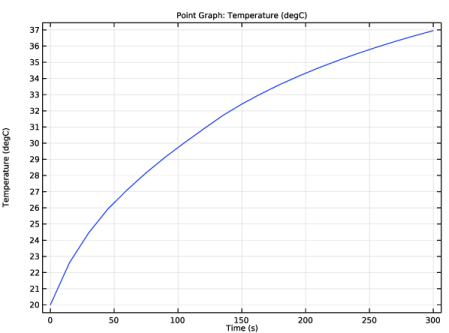

شکل 2: حداکثر دما که بر روی حجم بلوک ارزیابی می شود، به عنوان تابعی از دما رسم می شود.
شکل 3: میدان های الکتریکی (فلش های قرمز)، میدان های مغناطیسی (فلش های سبز) و جریان قدرت (فلش های آبی) در داخل موجبر نشان داده شده اند. دمای حالت پایدار بر روی بلوک و دیواره موجبر رسم می شود.
شکل 4: مماس تلفات درون بلوک دی الکتریک برای محلول حالت پایدار نشان می دهد که تغییر دما بر خواص مواد تأثیر می گذارد.
مسیر کتابخانه برنامه: RF_Module/Microwave_Heating/rf_heating
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
در درخت انتخاب  فیزیک ، انتقال حرارت   گرمایش الکترومغناطیسی >  گرمایش مایکروویو را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت «انتخاب  مطالعه» ، « مطالعات از پیش تعیین شده  برای انتخاب چندفیزیک» > فرکانس-گذرا را انتخاب کنید .
6
 روی Done کلیک کنید .
تعاریف جهانی
پارامترهای 1
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
ارزش
شرح
f0
10 [گیگاهرتز]
1E10 هرتز
فرکانس فعلی
lda0
c_const/f0
0.029979 متر
طول موج، هوا
h_max
0.2 * lda0
0.0059958 متر
حداکثر اندازه عنصر مش، هوا
در اینجا، c_const یک ثابت COMSOL از پیش تعریف شده برای سرعت نور در خلاء است.
هندسه 1
ابتدا، هندسه موجبر شامل یک بلوک دی الکتریک را در داخل موجبر وارد کنید.
واردات 1 (imp1)
1
در نوار ابزار صفحه اصلی ، روی  واردات کلیک کنید .
2
در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید .
3
 روی Browse کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل rf_heating.mphbin دوبار کلیک کنید .
5
 روی Import کلیک کنید .
از رندر قاب سیم برای دیدن قسمت های داخلی موجبر استفاده کنید.
6
 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید .
تعاریف
قبل از تنظیم فیزیک مجموعه ای از انتخاب ها را برای استفاده ایجاد کنید. ابتدا یک انتخاب برای بلوک دی الکتریک ایجاد کنید.
دی الکتریک
1
در نوار ابزار تعاریف ، روی  Explicit کلیک کنید .
2
در پنجره تنظیمات برای Explicit ، Dielectric را در قسمت نوشتار Label تایپ کنید .
3
فقط دامنه 3 را انتخاب کنید.
انتخابی برای منطقه پر از هوا در داخل موجبر اضافه کنید.
هوا
1
در نوار ابزار تعاریف ، روی  Explicit کلیک کنید .
2
در پنجره تنظیمات برای Explicit ، Air را در قسمت نوشتار Label تایپ کنید .
3
فقط دامنه 2 را انتخاب کنید.
یک انتخاب برای ساختار موجبر اضافه کنید.
موجبر
1
در نوار ابزار تعاریف ، روی  Explicit کلیک کنید .
2
در پنجره تنظیمات برای Explicit ، Waveguide را در قسمت نوشتار Label تایپ کنید .
3
فقط دامنه 1 را انتخاب کنید.
انتخابی برای سطح داخلی موجبر اضافه کنید.
موجبر در داخل سطوح
1
در نوار ابزار تعاریف ، روی  Explicit کلیک کنید .
2
در پنجره تنظیمات برای Explicit ، Waveguide inside surfaces را در قسمت نوشتار Label تایپ کنید .
3
قسمت Input  Entities را پیدا کنید . از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرزهای 16-18، 35، 53، 54، 72، 74، 75، 78، 96، و 97 را انتخاب کنید.
انتخابی برای سطح بیرونی موجبر اضافه کنید.
موجبر سطوح بیرونی
1
در نوار ابزار تعاریف ، روی  Explicit کلیک کنید .
2
در پنجره تنظیمات برای Explicit ، Waveguide external surfaces را در قسمت نوشتار Label تایپ کنید .
3
قسمت Input  Entities را پیدا کنید . از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرزهای 48–52، 55، 69 و 98 را انتخاب کنید.
برای داشتن دید بهتر، برخی از مرزها را سرکوب کنید. علاوه بر این، با اختصاص تنظیمات به دست آمده به گره View، می توانید به راحتی بعداً با کلیک بر روی دکمه Go to View 2 در نوار ابزار Graphics به همان نمای بازگردید .
مشاهده 2
1
در پنجره Model  Builder ، روی Definitions کلیک راست کرده و View را انتخاب کنید .
2
 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید .
پنهان کردن برای فیزیک 1
1
در پنجره Model  Builder ، روی View  2 کلیک راست کرده و Hide  for  Physics را انتخاب کنید .
2
در پنجره تنظیمات برای پنهان کردن  فیزیک  ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرزهای 18 و 50 را انتخاب کنید.
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی امواج الکترومغناطیسی  ،  دامنه فرکانس  (emw) کلیک کنید .
2
در پنجره تنظیمات برای امواج الکترومغناطیسی ،  دامنه فرکانس ، بخش انتخاب دامنه را پیدا کنید .
3
در لیست، 1 را انتخاب کنید .
4
 روی حذف  از  انتخاب کلیک کنید .
5
فقط دامنه های 2 و 3 را انتخاب کنید.
معادله موج، الکتریک 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Electromagnetic  Waves،  Frequency  Domain  (emw) روی Wave  Equation,  Electric  1 کلیک کنید .
2
در پنجره تنظیمات برای معادله موج ،  Electric ، بخش Electric Displacement Field را پیدا کنید .
3
از لیست مدل میدان جابجایی الکتریکی  ، مماس تلفات ، زاویه افت را انتخاب کنید .
انتقال حرارت در جامدات (HT)
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی انتقال حرارت  در جامدات (ht) کلیک کنید .
2
در پنجره تنظیمات برای انتقال حرارت  در جامدات ، قسمت انتخاب دامنه را پیدا کنید .
3
در لیست، 2 را انتخاب کنید .
4
 روی حذف  از  انتخاب کلیک کنید .
5
فقط دامنه های 1 و 3 را انتخاب کنید.
شار حرارتی 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat  Flux را انتخاب کنید .
2
در پنجره تنظیمات برای شار گرما  ، بخش انتخاب مرز را پیدا کنید .
3
از لیست Selection ، Waveguide  external  surfaces را انتخاب کنید .
4
قسمت Heat  Flux را پیدا کنید . از لیست نوع شار  ، شار حرارتی همرفتی را انتخاب کنید .
5
در قسمت متن h ، 5 را تایپ کنید .
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
در پنجره Model  Builder ، در قسمت Component   (comp1) روی امواج الکترومغناطیسی  ،  دامنه فرکانس  (emw) کلیک کنید .
معادله موج، الکتریک 2
1
در نوار ابزار Physics ، روی  Domains کلیک کنید و Wave  Equation،  Electric را انتخاب کنید .
2
در پنجره تنظیمات برای معادله موج ،  Electric ، بخش انتخاب دامنه را پیدا کنید .
3
از لیست انتخاب ، هوا را انتخاب کنید .
شرایط مرزی امپدانس 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Impedance  Boundary  Condition را انتخاب کنید .
2
در پنجره تنظیمات برای وضعیت مرزی امپدانس  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست Selection ، Waveguide  inside  surfaces را انتخاب کنید .
پورت 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Port را انتخاب کنید .
2
فقط مرز 15 را انتخاب کنید.
3
در پنجره تنظیمات پورت ، قسمت ویژگی های پورت  را پیدا کنید .
4
از لیست نوع  پورت  ، Rectangular را انتخاب کنید .
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
5
در قسمت در متن، 100 را تایپ کنید .
پورت 2
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Port را انتخاب کنید .
2
فقط Boundary 79 را انتخاب کنید.
3
در پنجره تنظیمات پورت ، قسمت ویژگی های پورت  را پیدا کنید .
4
از لیست نوع  پورت  ، Rectangular را انتخاب کنید .
مواد
در مرحله بعد، خواص مواد را به مدل اختصاص دهید. با مشخص کردن آلومینیوم برای ساختار موجبر شروع کنید.
مواد را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material باز شود .
2
به پنجره Add  Material بروید .
3
در درخت، Built-in>Aluminium را انتخاب کنید .
4
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
5
در درخت، Built-in>Air را انتخاب کنید .
6
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
مواد
آلومینیوم (mat1)
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Materials روی آلومینیوم  (mat1) کلیک کنید .
2
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست انتخاب ، Waveguide را انتخاب کنید .
آب (mat2)
1
در پنجره Model  Builder ، روی Air  (mat2) کلیک کنید .
2
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست انتخاب ، هوا را انتخاب کنید .
دی الکتریک
1
در پنجره Model  Builder ، روی Materials کلیک راست کرده و Blank  Material را انتخاب کنید .
2
در پنجره تنظیمات مواد ، Dielectric را در قسمت نوشتار Label تایپ کنید .
3
فقط دامنه 3 را انتخاب کنید.
4
قسمت محتوای مواد  را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
ضریب نسبی (بخش واقعی)
epsilonPrim_iso ; epsilonPrimii = epsilonPrim_iso، epsilonPrimij = 0
2.1
1
مماس از دست دادن، زاویه افت
مماس از دست دادن، زاویه افت
دلتا
0.001*(T/300[K])
راد
مماس از دست دادن، زاویه افت
نفوذپذیری نسبی
mur_eye ; murii = mur_iso، murij = 0
1
1
پایه ای
رسانایی گرمایی
k_iso ; kii = k_iso، kij = 0
0.3[W/m/K]*(T/300[K])
W/(m·K)
پایه ای
تراکم
rho
2200
کیلوگرم بر متر مکعب
پایه ای
ظرفیت گرمایی در فشار ثابت
Cp
1050
J/(kg·K)
پایه ای
مواد را اضافه کنید
1
به پنجره Add  Material بروید .
2
در درخت، Built-in>Copper را انتخاب کنید .
3
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
4
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material بسته شود .
مواد
مس (mat4)
1
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
2
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
3
از لیست Selection ، Waveguide  inside  surfaces را انتخاب کنید .
مش 1
با استفاده از پارامتر h_max که قبلاً تعریف کردید، حداکثر اندازه مش را در حوزه هوا کوچکتر از 0.2 طول موج انتخاب کنید. برای مواد دی الکتریک، اندازه مش را با معکوس ریشه دوم ثابت دی الکتریک نسبی مقیاس کنید.
سایز 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، دامنه را انتخاب کنید .
4
از لیست انتخاب ، هوا را انتخاب کنید .
5
بخش اندازه عنصر  را پیدا کنید . روی دکمه Custom کلیک کنید .
6
قسمت پارامترهای اندازه عنصر  را پیدا کنید .
7
کادر انتخاب حداکثر  اندازه عنصر را  انتخاب کنید . در قسمت متن مرتبط، h_max را تایپ کنید .
سایز ۲
1
در پنجره Model  Builder ، روی Mesh  1 کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، دامنه را انتخاب کنید .
4
از لیست انتخاب ، دی الکتریک را انتخاب کنید .
5
بخش اندازه عنصر  را پیدا کنید . روی دکمه Custom کلیک کنید .
6
قسمت پارامترهای اندازه عنصر  را پیدا کنید .
7
کادر انتخاب حداکثر  اندازه عنصر را  انتخاب کنید . در قسمت متن مرتبط، h_max/sqrt(2.1) را تایپ کنید .
چهار وجهی رایگان 1
1
در نوار ابزار Mesh ، روی  Free  Tetrahedral کلیک کنید .
2
در پنجره تنظیمات برای Free  Tetrahedral ، روی  Build  All کلیک کنید .
مطالعه 1
مرحله 1: فرکانس-گذرا
1
در پنجره Model  Builder ، در مطالعه  1 ، روی Step  1:  Frequency-Transient کلیک کنید .
2
در پنجره تنظیمات برای Frequency-Transient ، بخش Study  Settings را پیدا کنید .
3
در قسمت متن زمان خروجی  ، range(0,15,300) را تایپ کنید .
4
از لیست Tolerance ، User  controlled را انتخاب کنید .
5
در قسمت متنی Relative  tolerance ، 0.001 را تایپ کنید .
6
در قسمت متن فرکانس ، f0 را تایپ کنید .
7
در پنجره Model  Builder ، روی Study  1 کلیک کنید .
8
در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه  را پیدا کنید .
9
تیک Generate  defaults defaults را  پاک کنید .
10
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
پاسخ گذرای دمای پیک را رسم کنید.
حداکثر 1
1
در پنجره Model  Builder ، گره Results را گسترش دهید .
2
روی Results>Datasets کلیک راست کرده و More  Datasets>Maximum را انتخاب کنید .
گروه طرح 1 بعدی 1
1
در نوار ابزار نتایج ، روی  1D  Plot  Group کلیک کنید .
2
در پنجره Settings for 1D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست Dataset ، حداکثر  1 را انتخاب کنید .
نمودار نقطه 1
1
روی 1D  Plot  Group  کلیک راست کرده و Point  Graph را انتخاب کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component (comp1)>Heat Transfer in Solids>Temperature>T – Temperature – K را انتخاب کنید .
3
قسمت y-Axis  Data را پیدا کنید . از لیست واحد ، degC را انتخاب کنید .
4
در نوار ابزار 1D Plot Group 1 ، روی  Plot کلیک کنید .
نمودار حاصل را با نمودار نشان داده شده در شکل 2 مقایسه کنید .
در مرحله بعد، یک مطالعه فرکانس ثابت اضافه کنید تا دمای پیک را ارزیابی کنید که می توان با مطالعه فرکانس-گذرا پس از اعمال زمان کافی طولانی مشاهده کرد تا دمای پیک اشباع شود.
اضافه کردن مطالعه
1
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study باز شود .
2
به پنجره Add  Study بروید .
3
زیربخش مطالعات را پیدا کنید . در درخت Select  Study ، Empty  Study را انتخاب کنید .
4
روی Add  Study در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study بسته شود .
مطالعه 2
فرکانس – ثابت
1
در نوار ابزار مطالعه ، روی  Study  Steps کلیک کنید و Stationary>Frequency-Stationary را انتخاب کنید .
2
در پنجره تنظیمات برای Frequency-Stationary ، قسمت Study  Settings را پیدا کنید .
3
در قسمت متن فرکانس ، f0 را تایپ کنید .
4
در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید .
نتایج
دما (ht)
نمودارهای پیش فرض توزیع هنجار میدان الکتریکی و دما را نشان می دهند. برای نمودار دما، ابتدا واحد را به درجه سانتیگراد تغییر دهید و سپس نمودارهای پیکان میدان های الکتریکی، میدان های مغناطیسی و جریان نیرو را اضافه کنید.
سطح
1
در پنجره Model  Builder ، گره Temperature  (ht) را گسترش دهید ، سپس روی Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید .
3
از لیست واحد ، degC را انتخاب کنید .
فلش جلد 1
1
در پنجره Model  Builder ، روی Temperature  (ht) کلیک راست کرده و Arrow  Volume را انتخاب کنید .
2
در پنجره تنظیمات برای حجم پیکان  ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component (comp1)>Electromagnetic Waves، Frequency Domain>Electric>emw.Ex،emw.Ey،emw.Ez – میدان الکتریکی را انتخاب کنید .
3
قسمت تعیین موقعیت پیکان  را پیدا کنید . زیربخش X grid points را پیدا کنید . در قسمت متنی Points عدد 40 را تایپ کنید .
4
زیربخش نقاط شبکه  را پیدا کنید . در قسمت متنی Points عدد 40 را تایپ کنید .
5
زیربخش نقاط شبکه  را پیدا کنید . در قسمت متنی Points ، 1 را تایپ کنید .
6
در نوار ابزار دما (ht) ، روی  Plot کلیک کنید .
فلش جلد 2
1
روی فلش  جلد  کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای حجم پیکان  ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component (comp1)>Electromagnetic Waves، Frequency Domain>Magnetic>emw.Hx،emw.Hy،emw.Hz – میدان مغناطیسی را انتخاب کنید .
3
قسمت Coloring  and  Style را پیدا کنید . از لیست رنگ ، سبز را انتخاب کنید .
فلش جلد 3
1
روی Arrow  Volume  کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای حجم پیکان  ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component (comp1)>Electromagnetic Waves، Frequency Domain>Energy and power>emw.Poavx،…،emw.Poavz – جریان توان ، میانگین زمانی را انتخاب کنید .
3
قسمت Coloring  and  Style را پیدا کنید . از لیست رنگ ، آبی را انتخاب کنید .
نمودار حاصل را با نمودار نشان داده شده در شکل 3 مقایسه کنید .
در نهایت، نمودار مماس تلفات روی بلوک دی الکتریک نشان داده شده در شکل 4 را بازتولید کنید .
برای ایجاد نمودار، از گروه نمودار با نام Isothermal Contours (ht) مجددا استفاده کنید.
مماس از دست دادن (emw)
1
در پنجره Model  Builder ، در بخش Results روی خطوط همدما  (ht) کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، Loss Tangent (emw) را در قسمت نوشتار Label تایپ کنید .
ایزورفیس
1
در پنجره Model  Builder ، گره Loss  Tangent  (emw) را گسترش دهید .
2
روی Results>Loss  Tangent  (emw)>Isosurface کلیک راست کرده و Delete را انتخاب کنید .
سطح 1
1
در پنجره Model  Builder ، روی Loss  Tangent  (emw) کلیک راست کرده و Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Electromagnetic  Waves،  Frequency  Domain>Material  properties>emw.delta  –  Loss  Tangent،  Loss  Angle  –  Rad را انتخاب کنید .
3
در نوار ابزار Loss Tangent (emw) ، روی  Plot کلیک کنید .
4
روی دکمه Zoom Box در نوار ابزار Graphics کلیک کنید و سپس از ماوس برای بزرگنمایی استفاده کنید.
