ممکن است به ذهن شما خطور کرده باشد که ذخیره یک نسخه مدل جدید به چندین مرحله نیاز دارد – به خصوص در مقایسه با فشار دادن Ctrl+S برای مدلی که از سیستم فایل باز شده است. شما باید پنجره ذخیره را باز کنید ، شاید به نظری فکر کنید که تغییرات خود را توصیف می کند (اگرچه نظر لازم نیست) و سپس روی دکمه ذخیره (
) کلیک کنید. حتی ممکن است پس از ذخیره چندین نسخه متوجه شوید که کار مدلسازی شما در مسیر اشتباهی پیش رفته است. سپس یک تاریخچه نسخه پر از نسخه های ناخواسته خواهید داشت .
) کلیک کنید. حتی ممکن است پس از ذخیره چندین نسخه متوجه شوید که کار مدلسازی شما در مسیر اشتباهی پیش رفته است. سپس یک تاریخچه نسخه پر از نسخه های ناخواسته خواهید داشت .یک گزینه سبک تر هنگام کار بر روی یک مدل، ذخیره پیش نویس مدل است. می‌توانید نسخه‌های این پیش‌نویس را بدون تأثیرگذاری بر مدل اصلی ذخیره کنید. هنگامی که از پیش نویس خود راضی بودید، می توانید آن را به عنوان نسخه جدیدی از مدل اصلی ذخیره کنید. البته ممکن است انتخاب کنید که پیش نویس خود را به طور کلی کنار بگذارید – در عوض مدل اصلی را باز کنید و شاید یک پیش نویس جدید را شروع کنید.
شروع یک پیش نویس
شما می خواهید مدل سازی آچار را با استفاده از پیش نویس ادامه دهید. مطمئن شوید که آخرین نسخه (بالا) را در پنجره Versions باز کرده اید .
یک ماده فولادی عمومی برای آچار اضافه کنید و کار خود را به عنوان پیش نویس جدید ذخیره کنید.
|
1
|
روی Component 1>Materials ( ) کلیک راست کرده
 و Add Material from Library (  ) را انتخاب کنید. |
|
2
|
در پنجره Add Material ، برای گسترش گره درختی Built-In کلیک کنید . به پایین بروید تا Structural steel را پیدا کنید ، کلیک راست کرده و Add to Component 1 را انتخاب کنید .
|
|
3
|
پنجره Add Material را ببندید .
|
|
4
|
از منوی File گزینه Save Draft ( ) را انتخاب کنید
 . همچنین می توانید میانبر صفحه کلید Ctrl+S را فشار دهید. |

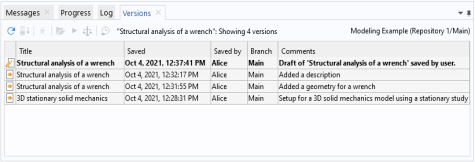

شما اولین نسخه از پیش نویس مدل را ایجاد کرده اید. می توانید این نسخه پیش نویس را به عنوان یک ردیف جدید در پنجره نسخه ها در بالای سه نسخه مدل اصلی ببینید. نسخه پیش نویس از یک نماد خودکار جداگانه (
) برای متمایز کردن آن از نسخه های معمولی (
) استفاده می کند. توجه داشته باشید که نسخه‌های معمولی متعلق به مدل اصلی هستند، نه خود پیش‌نویس – آنها در جدول گنجانده شده‌اند تا ردیابی از کجا پیش‌نویس را آسان‌تر کنید.
) برای متمایز کردن آن از نسخه های معمولی ( ) استفاده می کند. توجه داشته باشید که نسخه‌های معمولی متعلق به مدل اصلی هستند، نه خود پیش‌نویس – آنها در جدول گنجانده شده‌اند تا ردیابی از کجا پیش‌نویس را آسان‌تر کنید.
 |
ذخیره پیش نویس مدل ها
|
ذخیره نسخه های پیش نویس اضافی
بار اعمال شده به آچار را مشخص کنید و تغییرات پیش نویس خود را ذخیره کنید.
|
1
|
پارامترهای 1 (
 ) را در پنجره Model Builder انتخاب کنید . |
|
2
|
در جدول پارامترهای پنجره تنظیمات ، این تنظیمات را وارد کنید:
|
|
–
|
در ستون Name ، F را وارد کنید .
|
|
–
|
در ستون Expression ، 150[N] را وارد کنید .
|
|
–
|
در ستون توضیحات ، Applied Force را وارد کنید .
|
|
3
|
از منوی File گزینه Save Draft ( ) را انتخاب کنید
 . |

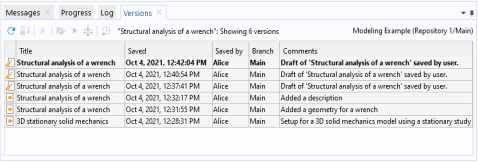

با انتخاب ذخیره پیش نویس برای بار دوم، نسخه دوم پیش نویس شما ایجاد می شود – اکنون پنجره نسخه ها دو نسخه پیش نویس و سه نسخه معمولی را نشان می دهد. در مورد نسخه‌های معمولی مدل اصلی، می‌توانید یک نسخه پیش‌نویس قدیمی‌تر را با انتخاب ردیف در جدول و کلیک روی Open (
) بررسی کنید.
) بررسی کنید.پیش نویس یک مدل به تنهایی در پایگاه داده است – که در کنار مدل اصلی وجود دارد. شما می توانید به سادگی با باز کردن یکی از آنها در دسکتاپ COMSOL بین آنها جابه جا شوید. برای نشان دادن این موضوع:
|
1
|
از منوی File ، Open From (
 ) را انتخاب کنید. |
|
2
|
در پنجره باز ، پایگاه داده خود، Modeling Example را در لیست گزینه ها انتخاب کنید.
|

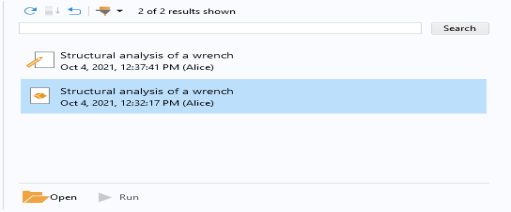

پنجره باز آخرین نسخه پیش نویس (
) و آخرین نسخه از مدل اصلی (
) را در نتیجه جستجو نشان می دهد.
) و آخرین نسخه از مدل اصلی ( ) را در نتیجه جستجو نشان می دهد.|
3
|
نسخه مدل اصلی (
 ) را انتخاب کنید و روی دکمه Open (  ) کلیک کنید. |

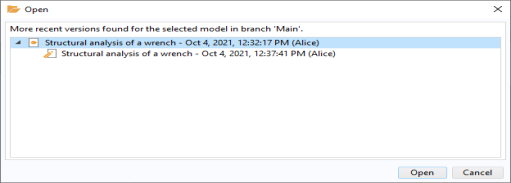

مدیر مدل تشخیص می دهد که یک پیش نویس در حال انجام از مدل اصلی با نسخه پیش نویس جدیدتر از آخرین نسخه مدل وجود دارد. یک کادر محاوره ای نشان داده می شود که در آن می توانید به جای آن نسخه پیش نویس را باز کنید.
|
4
|
گره بالای درخت را در کادر محاوره ای انتخاب کنید و روی Open کلیک کنید تا مدل اصلی باز شود. آخرین نسخه مدل در دسکتاپ COMSOL باز می شود – همانطور که انتظار می رود نه گره فولادی ساختاری و نه تنظیمات پارامترها در درخت مدل وجود ندارد.
|
 |
باز کردن مدل ها از پایگاه های داده
|
در این مرحله می‌توانید به کار با مدل اصلی ادامه دهید و در نتیجه به طور ضمنی کار پیش‌نویس خود را کنار بگذارید. پیش نویس خود را می توان به صورت دستی از پایگاه داده در زمان دیگری حذف کرد.
در عوض ادامه پیش‌نویس را انتخاب کنید، آخرین نسخه آن را دوباره باز کنید:
|
1
|
از منوی File ، Open From (
 ) را انتخاب کنید. |
|
2
|
در پنجره باز ، پایگاه داده خود را در لیست گزینه ها انتخاب کنید.
|
|
3
|
نسخه پیش نویس (
 ) را انتخاب کنید و روی Open (  ) کلیک کنید. |
با تعریف شرایط مرزی و تنظیمات مش، راه اندازی کامپوننت را به پایان برسانید:
|
1
|
روی Solid Mechanics (solid) ( ) کلیک راست کرده
 و Fixed Constraints (  ) را انتخاب کنید. |
|
2
|
در پنجره Graphics ، هندسه را بچرخانید و سطح جلوی پیچ مدلسازی شده را انتخاب کنید. عدد مرزی در لیست انتخاب 35 است .
 |
|
3
|
یک بار دیگر روی Solid Mechanics (solid) ( ) راست کلیک کرده و Boundary Load ( ) را انتخاب کنید.
  |
|
4
|
صفحه سوکت بالایی (مرز 111) را در پنجره گرافیک انتخاب کنید .
 |
|
5
|
در پنجره تنظیمات برای بار مرزی ، در قسمت Force ، Total force را به عنوان نوع بار انتخاب کنید و -F را در قسمت متن برای جزء z وارد کنید .
|
|
6
|
مش 1 ( ) را انتخاب کنید
 . در پنجره تنظیمات برای مش ، در قسمت Physics-Controlled Mesh ، Finer را از فهرست اندازه عنصر انتخاب کنید . |
|
7
|
روی دکمه Build All (
 ) در پنجره تنظیمات کلیک کنید . |
پس از اتمام تنظیمات اولیه، ذخیره پیش نویس (
) را در منوی File انتخاب کنید تا نسخه پیش نویس سوم ذخیره شود.
) را در منوی File انتخاب کنید تا نسخه پیش نویس سوم ذخیره شود.در حال تکمیل پیش نویس شما
با اتمام تنظیمات کامپوننت، زمان آن فرا رسیده است که پیش نویس خود را به مدل اصلی ذخیره کنید:
|
1
|
از منوی File گزینه Save as Version ( ) را انتخاب کنید
 . |
پنجره ذخیره با پایگاه داده شما از پیش انتخاب شده در لیست باز می شود. عنوان ذخیره نسخه از پیش نویس را می خواند زیرا نسخه جدید مدل اصلی از پیش نویس ذخیره می شود.
|
2
|
مدل Finished را برای تنش فون میزس در یک آچار فولادی در قسمت نظرات بنویسید .
 |
|
3
|
روی دکمه ذخیره ( ) کلیک کنید
 . |

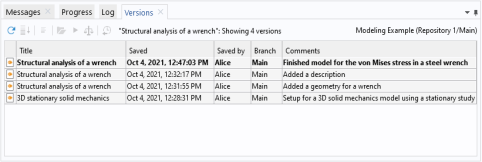

پنجره Versions را باز کنید تا ببینید که همه نسخه‌های پیش‌نویس اکنون از بین رفته‌اند و با نسخه جدید، چهارم، مدل اصلی جایگزین شده‌اند.
 |
هنگامی که پیش نویس را به مدل اصلی ذخیره می کنید، به طور خودکار حذف می شود. اگرچه این حذف دائمی نیست – به حذف موارد و ارجاعات موجود در آن مراجعه کنید تا بدانید چگونه می توانید نسخه های پیش نویس خود را بازیابی کنید.
|
