پیدا کردن و حذف چهره های کوچک

1 min read

پیدا کردن و حذف چهره های کوچک
1
در نوار ابزار Geometry، روی Defeaturing and Repair کلیک کنید  و Delete Small Faces را انتخاب کنید .

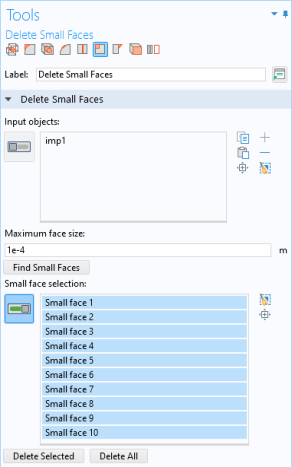

در پنجره ابزار برای حذف چهره های کوچک، لبه چرخ، imp1 ، از قبل در لیست اشیاء ورودی ظاهر می شود.
2
در قسمت متن حداکثر اندازه چهره، 1e-4 را وارد کنید .
از آنجایی که تلورانس واردات پیش‌فرض 5-10 متر است  ، شروع جستجو با 4-10 متر  است، مگر اینکه طرح CAD وارد شده در مقیاس بسیار بزرگ‌تر باشد.
3
روی دکمه Find Small Faces کلیک کنید.
ده چهره در لیست انتخاب چهره کوچک فهرست شده است.
4

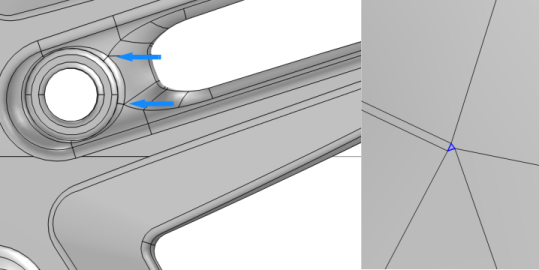

از دکمه Zoom to Selection در کنار لیست استفاده کنید تا چهره‌های روی لبه را که در اطراف سوراخ‌های پیچ، همانطور که در شکل زیر نشان داده شده است، پیدا کنید.
5
برای حذف همه چهره های موجود در لیست، روی دکمه Delete All کلیک کنید.
این ابزار چهره های کوچک را با جمع کردن آنها در یک راس (نقطه) حذف می کند. بنابراین توصیه نمی شود که چهره های بزرگتر را به این روش حذف کنید زیرا ممکن است منجر به تغییرات غیرمنتظره در هندسه شود.
توجه داشته باشید که با انجام عملیات، گره Delete Small Faces 1 (dsf1) به دنباله هندسه در درخت Model Builder اضافه می شود. گره به شما امکان می دهد به عقب برگردید و عملیات حذف را ویرایش کنید.
پنجره ابزار برای حذف چهره های کوچک همچنان نمایش داده می شود تا بتوانید با استفاده از این یا هر یک از ابزارهای شکست دهنده دیگر به شکست ادامه دهید.
