پنل خورشیدی در جریان دوره ای
معرفی
این مثال مطالعه ای از یک ساختار پنل خورشیدی است که در یک میدان جریان دوره ای قرار گرفته است. پنل خورشیدی مورد بحث در داخل مجموعه ای از پانل ها با فاصله منظم قرار دارد که در معرض باد شدیدی قرار دارند. شکل 1 را ببینید . این مدل برای جریان اطراف پانل و جابجایی ساختاری ناشی از بار سیال حل می‌کند. فرض بر این است که پانل های کافی هم در بالادست و هم در پایین دست پانل برای شرایط جریان دوره ای قرار می گیرند تا در جهت جریان قابل اجرا باشند. آرایه پنل های خورشیدی که از یک موقعیت بالا از سطح زمین دیده می شوند، به عنوان یک مرز ناهموار برای جریان جو عمل می کنند.
توجه: این برنامه به ماژول CFD و ماژول مکانیک سازه نیاز دارد.
شکل 1: پنل خورشیدی مدل شده (قرمز) که در یک آرایه منظم از پانل های یکسان قرار دارد.
تعریف مدل
تحقیق حاضر از دو بخش اصلی تشکیل شده است:
• | حل برای جریان سیال در اطراف صفحه خورشیدی با سرعت جریان آزاد بالای صفحه خورشیدی 25 متر بر ثانیه (90 کیلومتر در ساعت). |
• | بررسی تغییر شکل پنل خورشیدی ناشی از بار سیال. |
هندسه مدل
این مدل از هندسه یکسانی هم برای مدل‌سازی جریان سیال و هم برای شبیه‌سازی مکانیک سازه‌ای استفاده می‌کند. شکل 2 و شکل 3 هندسه پنل خورشیدی را نشان می دهد. به طور دقیق تر، شکل 2 جلوی پنل خورشیدی را نشان می دهد که رو به جریان است، در حالی که شکل 3 عقب آن را نشان می دهد.

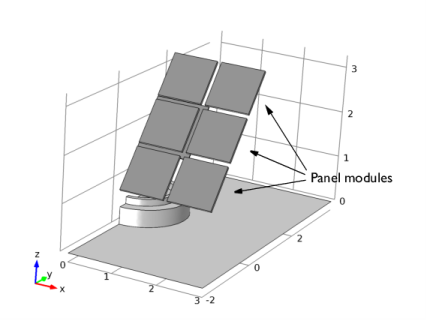

شکل 2: نمای جلوی هندسه پنل خورشیدی.

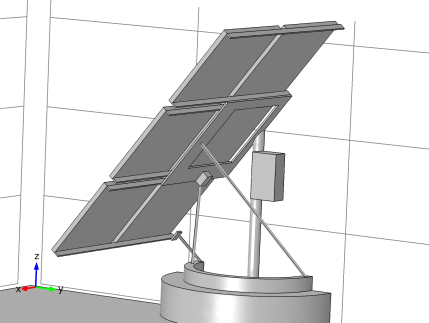

شکل 3: نمای عقب هندسی پنل خورشیدی.
استراتژی راه حل
این مدل از دو مطالعه مختلف استفاده می‌کند: یکی حل برای جریان آشفته اطراف صفحه خورشیدی با استفاده از یک جریان آشفته، رابط فیزیک k – ε ، و دیگری حل برای تنش‌ها و جابجایی‌های ساختاری با استفاده از رابط فیزیک مکانیک جامدات. ویژگی کوپلینگ Multiphysics برهمکنش سیال-ساختار، هندسه ثابت، برای جفت کردن بار مرزی جریان سیال از حوزه های سیال به حوزه های جامد استفاده می شود. این مربوط به یک تحلیل برهمکنش سیال-ساختار یک طرفه است.
شبیه سازی جریان سیال
در بخش جریان سیال، هدف شبیه سازی شرایطی است که جریان آزاد بالای صفحه خورشیدی حدود 25 متر بر ثانیه است. این مربوط به 10 در مقیاس بوفور و شرایط زمین “درختان شکسته یا ریشه کن شده است. صدمات قابل توجه ساختار» ( مراجعه 1 ). عدد رینولدز، بر اساس ارتفاع ساختار پانل و سرعت جریان آزاد، حدود 6.6 · 10 6 است . این شرایط یک میدان جریان بسیار پیچیده ایجاد می کند. برای رسیدن به یک راه حل جریان همگرا، مراحل مدل سازی زیر اعمال می شود:
1 | هندسه جریان سیال به اندازه کافی بلند تعریف شده است تا یک جریان از نوع لایه مرزی را که به بالای مجموعه پانل های خورشیدی می رسد، ثبت کند. شکل 4 را ببینید . در پنل‌های خورشیدی از مش نقشه‌برداری شده استفاده می‌شود و حوزه سیال برای حل میدان جریان تصفیه می‌شود. تعریف هندسه و مش برای این مدل بسیار مهم هستند، اما نسبتا طولانی و پیچیده هستند. آنها از فایل MPHBIN solar_panel.mphbin موجود در پوشه Application Libraries مدل وارد می شوند. این فایل از قالب MPH-file solar_panel_geom.mph که در پوشه Application Libraries مدل نیز موجود است، تهیه شده است. دستورالعمل های گام به گام برای هندسه و مش را می توان در مستندات پانل خورشیدی در الگوی جریان دوره ای یافت.مدل. |
2 | یک شرایط جریان دوره ای برای تجویز اختلاف فشار در جهت جریان استفاده می شود که سرعت متوسط 25 متر بر ثانیه را در بالا تضمین می کند. یک ODE برای محاسبه افت فشار لازم برای به دست آوردن سرعت جریان آزاد مورد نظر استفاده می شود. مرز بالا با شرایط تنش مرزی مدل شده است. |
3 | همگرایی در اولین تکرارهای حلگر غیرخطی با افزودن انتشار همسانگرد به طور معکوس متناسب با عدد CFL مورد استفاده برای پله‌های شبه زمان تضمین می‌شود. عدد CFL از مقدار کم شروع می شود (اغلب 3 یا 5)، و با پیشرفت محلول افزایش می یابد تا زمانی که به CFL > 1000 برسد . انتشار همسانگرد تأثیر مهمی در اولین تکرارهای حلگر غیرخطی خواهد داشت، اما با افزایش پارامتر CFL به سمت صفر گرایش پیدا می کند. این استراتژی همگرایی را بدون آلودگی راه حل فراهم می کند.  |

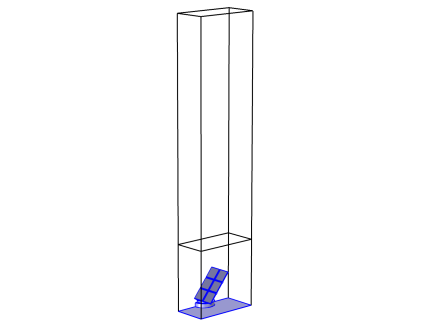

شکل 4: جعبه محاسباتی مورد استفاده در شبیه سازی جریان سیال.
شرایط مرزی جریان سیال
شرایط جریان
شرایط جریان دوره ای در جهت جریان با اختلاف فشار تعیین شده اعمال می شود.
شرایط جانبی
ساختار پنل خورشیدی به صورت متقارن در مورد یک صفحه جریان در مرکز سازه فرض می شود. از آنجایی که پنل های خورشیدی یکسان در هر دو طرف پانل در یک الگوی منظم قرار گرفته اند، فقط باید نیمی از هندسه را در نظر بگیرید و شرایط مرزی تقارن را در جهت های جانبی اعمال کنید.
شرایط مرزی بالا
می توانید شرایط تنش معمولی را برای معادلات تکانه اعمال کنید تا جریانی از نوع لایه مرزی را در بالا تجویز کنید. با فرض اینکه تنش های چسبناک در این موقعیت کوچک هستند، تنش را می توان مطابق با فشاری که به صورت خطی از ورودی به خروجی کاهش می یابد، تجویز کرد.
شبیه سازی سازه-مکانیک
در شبیه‌سازی مکانیک سازه، بار سیال محاسبه‌شده از شبیه‌سازی جریان سیال به ساختار پانل خورشیدی اعمال می‌شود و سپس مدل برای تنش‌ها و جابجایی‌های ساختاری حاصل حل می‌شود. ویژگی کوپلینگ Multiphysics برهمکنش سیال-ساختار، هندسه ثابت، برای جفت کردن کل تنش سیال بر روی سطوح پانل از شبیه سازی جریان به ساختاری استفاده می شود. زیرگره های ایمنی برای بررسی خطر خرابی مواد مختلف مطابق با پنل خورشیدی اضافه می شوند.
مواد پنل خورشیدی
تکیه گاه های پنل خورشیدی – پایه استوانه ای اصلی و تکیه گاه های جامد نازک تر – از فولاد ساختاری ساخته شده اند، همانطور که صفحه پشت پانل که ماژول های پانل را به هم متصل می کند، ساخته شده است. میله های مقطع مربعی اتصال ماژول های پانل از آلومینیوم ساخته شده اند. در مورد طراحی پنل های خورشیدی، ماژول های پانل از مجموعه هایی از سلول های خورشیدی کوچک تشکیل شده اند. اینها معمولاً با شیشه پوشانده می شوند و در یک قاب آلومینیومی نصب می شوند. برای سادگی، ماژول‌های پنل خورشیدی منفرد را از موادی با سفتی 3.5 گیگا پاسکال (5 درصد سفتی آلومینیوم جامد) و نسبت پواسون 0.33 مدل‌سازی کنید .
شرایط مرزی مکانیک سازه
فرض بر این است که تکیه گاه های پانل در زمین ثابت می شوند، به طوری که محدودیت های ثابت در این موقعیت ها اعمال می شود. یک شرط تقارن برای صفحه ای که سازه به نصف بریده شده است اعمال می شود. بر روی مرزهای پانل در معرض جریان در شبیه‌سازی جریان سیال، بارهای مرزی تعیین شده از تنش‌های کل محاسبه‌شده اعمال می‌شوند.
خطر شکست را بررسی کنید
دو زیرگره ایمنی برای تنظیم متغیرها اضافه شده است که می توانند برای بررسی خطر شکست طبق معیارهای مختلف استفاده شوند: Von Mises برای مواد انعطاف پذیر (آلومینیوم و فولاد ساختاری) و Rankine برای شیشه. مقاومت کششی آلومینیوم، فولاد ساختاری و شیشه به ترتیب 270 مگاپاسکال، 250 مگاپاسکال و 45 مگاپاسکال در نظر گرفته شده است. برای امنیت، مقاومت فشاری شیشه برابر با مقاومت کششی آن در نظر گرفته می شود.
نتایج و بحث
شکل 5 محلول میدان جریان را در اطراف پنل خورشیدی نشان می دهد. شکل، میدان جریان را در صفحه مرکزی پنل خورشیدی با استفاده از نمودار سطحی ترکیب شده با بردارهای سرعت در ورودی و خروجی نشان می دهد. میدان جریان بالای پانل از نوع لایه مرزی با حداکثر سرعت 25 متر بر ثانیه در جریان آزاد است. اندازه سرعت در مجاورت پنل خورشیدی نیز به دلیل محافظت از پانل های قرار گرفته در بالادست و پایین دست، به طور قابل توجهی کمتر است. بنابراین می توان گفت که میدان جریان مربوط به یک لایه مرزی متلاطم دیوار ناهموار است که در آن صفحات خورشیدی به عنوان عناصر زبری عمل می کنند.

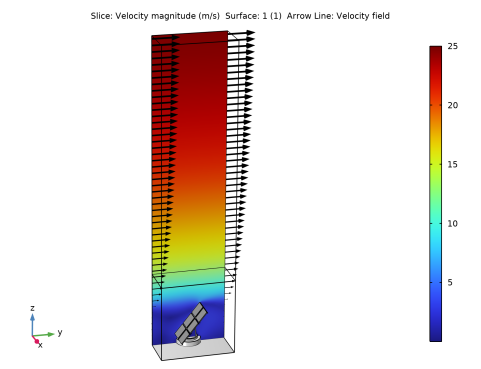

شکل 5: میدان جریان نهایی در صفحه مرکزی پنل خورشیدی.

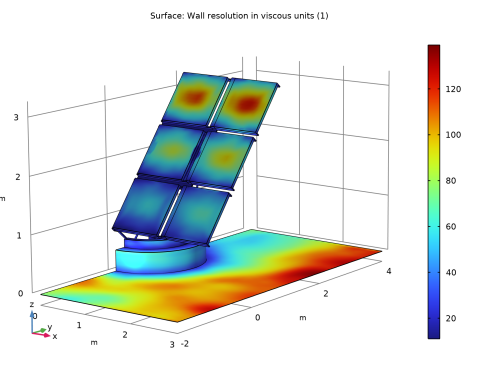

شکل 6 فشار وارده بر ساختار پنل خورشیدی ناشی از جریان اطراف را نشان می دهد. حداکثر فشار نسبی، حدود 70 Pa، در گوشه سمت راست بالای پانل رخ می دهد. همچنین با رسم مولفه های سرعت درون صفحه در یک صفحه عمود بر جهت جریان، می توان دلیل حداکثر فشار را در گوشه سمت راست بالا پیدا کرد. یک گرداب جریانی بزرگ در پشت پانل ایجاد می شود که مرکز آن با سمت بیرونی پانل هم تراز است. در گوشه سمت راست بالا، فشار بالا با درجه بالایی از انحراف جریان و تشکیل گرداب در جهت جریان ارتباط دارد.

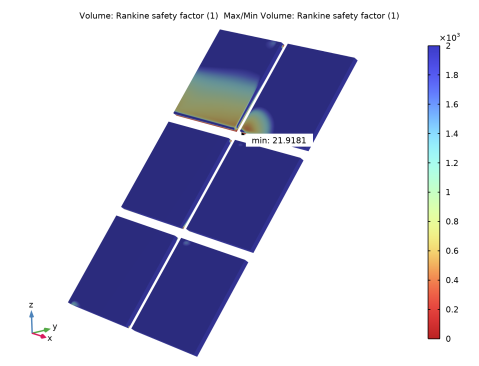

شکل 6: خطوط فشار سیال سطحی موجود و مولفه های سرعت درون صفحه 6 سانتی متر پشت پانل.
جریان اطراف پنل خورشیدی در شکل 7 بررسی شده است، که خطوط جریان از ورودی را نشان می دهد. توجه داشته باشید که برخی از خطوط جریان در نزدیکی مرکز پنل خورشیدی وارد دامنه می شوند و سپس به اطراف می چرخند و خارج می شوند، که نشان می دهد یک ناحیه گردش بین پانل های آرایه وجود دارد. خطوط جریان با استفاده از انرژی جنبشی متلاطم محلی رنگ می شوند که توسط انرژی جنبشی در جریان آزاد نرمال می شود. انرژی جنبشی در ناحیه گردش در جلو و در جریان در پشت پانل کم است. این همان چیزی است که انتظار می رود زیرا آنها بخشی از ساختار جریان یکسانی هستند. انرژی جنبشی آشفته با فاصله از زمین افزایش می یابد، به خصوص زمانی که جریان از بالای پانل عبور می کند. انرژی جنبشی بالا در این موقعیت با یک گرادیان بزرگ از سرعت متوسط جریان در جهت جریان همبستگی دارد، همانطور که در شکل 5 مشاهده می شود .

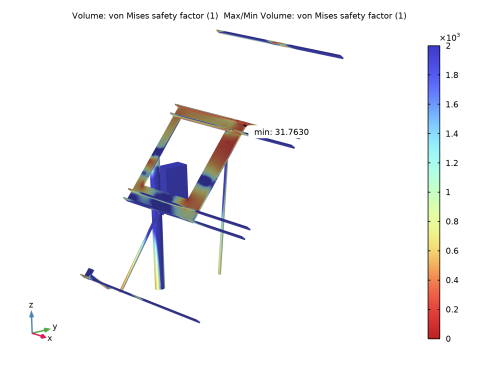

شکل 8 جابجایی حاصل از ساختار جزئی و خطوط جریانی سرعت را در اطراف کل پانل نشان می دهد. مطابق با نمودار فشار در شکل 6 ، بزرگترین جابجایی در گوشه سمت راست بالا رخ می دهد. با این حال، حداکثر جابجایی کوچک است، حدود 1 میلی متر. این نشان می دهد که پانل های خورشیدی اطراف به طور موثری از پنل خورشیدی در برابر جریان ورودی محافظت می کنند. همچنین به این جهت اشاره می کند که برای یک پنل خورشیدی که در داخل یک آرایه بزرگ قرار گرفته است، بار سیال روی سازه در سرعت جریان آزاد به اندازه کافی قابل توجه نیست که طراحی سازه را دیکته کند. این نتیجه با حداقل ضریب ایمنی به دست آمده، که بسیار بزرگتر از یک است، پشتیبانی می شود.

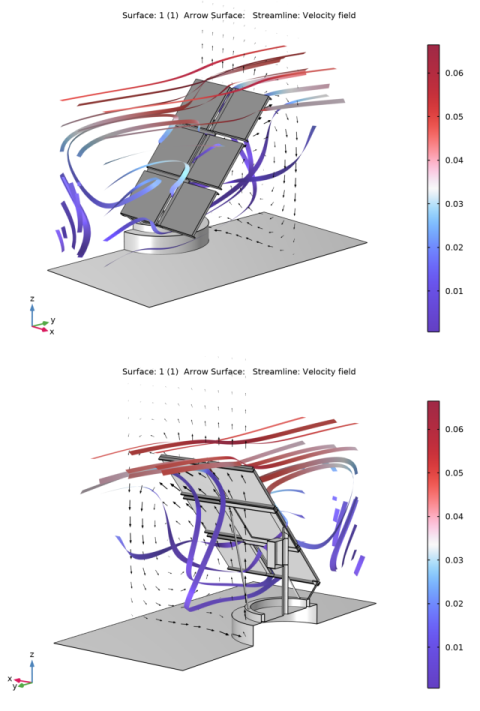

شکل 7: خطوط جریان سرعت، با انرژی جنبشی متلاطم نرمال شده توسط انرژی جنبشی در جریان آزاد، و مولفه های سرعت درون صفحه در 6 سانتی متر پشت پانل رنگ می شوند.

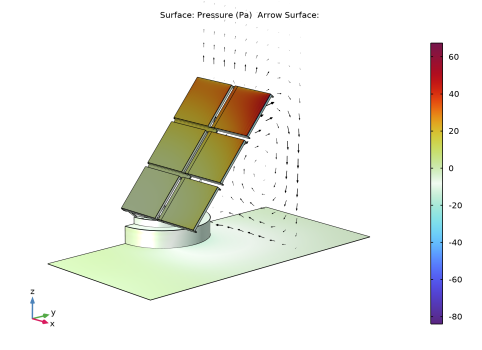

شکل 8: جابجایی ساختاری پنل خورشیدی به دلیل بار جریان سیال، و خطوط جریانی سرعت که با بزرگی سرعت رنگ می شوند.
ارجاع
1. http://en.wikipedia.org/wiki/Beaufort_scale
مسیر کتابخانه برنامه: CFD_Module/Fluid-Structure_Interaction/solar_panel
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Fluid Flow>Single-Phase Flow>Turbulent Flow>Turbulent Flow، k- ε (spf) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
اتوپیا | 25[m/s] | 25 متر بر ثانیه | سرعت در بالا، جریان کوئت |
با قدرت | 6[m] | 6 متر | طول جعبه جریان |
پایان | 4[m] | 4 متر | نقطه پایان جعبه Streamwise |
هندسه و مش را وارد کنید.
مش 1
واردات 1
1 | در نوار ابزار Mesh ، روی  Import کلیک کنید . |
2 | در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید . |
3 |  روی Browse کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل solar_panel.mphbin دوبار کلیک کنید . |
5 |  روی Import کلیک کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
تعاریف
یک جفت غیر محلی اضافه کنید که می تواند میانگین ها را در سطح بالایی محاسبه کند.
میانگین 1 (aveop1)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کنید و میانگین را انتخاب کنید . |
2 | در پنجره تنظیمات برای میانگین ، بخش انتخاب منبع را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 7 (مرز بالا) را انتخاب کنید. |
جریان آشفته، K- ε (SPF)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Turbulent Flow، k- ε (spf) کلیک کنید . |
2 | فقط دامنه های 1 و 2 (دامنه های سیال) را انتخاب کنید. |
برای بهبود همگرایی، انتشار ایزوتروپیک را اضافه کنید. ضریب را مشخص کنید که با پارامتر شبه پله زمانی CFLCMP نسبت معکوس داشته باشد به طوری که انتشار همسانگرد اضافه شده با افزایش CFLCMP به صفر گرایش پیدا کند.
3 |  روی دکمه Show More Options در نوار ابزار Model Builder کلیک کنید . |
4 | در کادر محاوره‌ای Show More Options ، در درخت، کادر را برای گره Physics>Stabilization انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای جریان آشفته ، k- ε ، برای گسترش بخش تثبیت ناسازگار کلیک کنید . |
7 | زیربخش معادلات ناویر-استوکس را پیدا کنید . چک باکس Isotropic Diffusion را انتخاب کنید . |
8 | در قسمت متن δ id ، 0.5/CFLCMP را تایپ کنید . |
یک پروفیل سرعت تقریبی در جهت جریان و یک افت فشار در جهت جریان را برای همراهی با آن تجویز کنید.
مقادیر اولیه 1
1 | در پنجره Model Builder ، گره Turbulent Flow، k- ε (spf) را گسترش دهید ، سپس روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | بردار u را به صورت مشخص کنید |
0 | ایکس |
flc1hs(z[1/m]-5,5)*Utop | y |
0 | z |
4 | در قسمت متن p ، 0.5[Pa]*(yEnd-y)/yLen را تایپ کنید . |
شرایط جریان دوره ای 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Periodic Flow Condition را انتخاب کنید . |
2 | فقط مرزهای 2، 5، 134 و 135 (مرزهای ورودی و خروجی) را انتخاب کنید. |
3 | در پنجره تنظیمات برای وضعیت جریان دوره ای ، قسمت وضعیت جریان را پیدا کنید . |
4 | در قسمت متن Δ p ، pdiff را تایپ کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | فقط مرزهای 1، 4، 319 و 320 (مرزهای جانبی) را انتخاب کنید. |
باز کردن مرز 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Open Boundary را انتخاب کنید . |
2 | فقط مرز 7 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Open Boundary ، بخش Boundary Condition را پیدا کنید . |
4 | در قسمت متنی f 0 ، pdiff*(yEnd-y)/yLen را تایپ کنید . |
5 | بخش شرایط آشفتگی را پیدا کنید . در قسمت متن U ref ، spf.U را تایپ کنید . |
یک ODE اضافه کنید که افت فشار لازم برای به دست آوردن سرعت جریان آزاد 25 متر بر ثانیه را محاسبه می کند.
6 |  روی دکمه Show More Options در نوار ابزار Model Builder کلیک کنید . |
7 | در کادر محاوره‌ای Show More Options ، در درخت، کادر را برای گره Physics>Equation-Based Contributions انتخاب کنید . |
8 | روی OK کلیک کنید . |
معادلات جهانی 1
1 | در نوار ابزار Physics ، روی  Global کلیک کنید و Global Equations را انتخاب کنید . |
2 | در پنجره تنظیمات برای معادلات جهانی ، بخش معادلات جهانی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | F(U,UT,UTT,T) (1) | مقدار اولیه (U_0) (1) | شرح |
pdiff | -aveop1(v)+Utop | 0.5 [Pa] |
4 | قسمت Units را پیدا کنید .  روی Select Dependent Variable Quantity کلیک کنید . |
5 | در کادر محاوره‌ای Physical Quantity ، فشار را در قسمت متن تایپ کنید. |
6 |  روی Filter کلیک کنید . |
7 | در درخت، General>Pressure (Pa) را انتخاب کنید . |
8 | روی OK کلیک کنید . |
9 | در پنجره تنظیمات معادلات جهانی ، بخش واحدها را بیابید . |
10 |  روی انتخاب مقدار مدت منبع کلیک کنید . |
11 | در کادر محاوره‌ای Physical Quantity ، سرعت را در قسمت متن تایپ کنید. |
12 |  روی Filter کلیک کنید . |
13 | در درخت، General>Velocity (m/s) را انتخاب کنید . |
14 | روی OK کلیک کنید . |
مطالعه 1
راه حل 1 (sol1)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 1 (sol1) را گسترش دهید . |
3 | در پنجره Model Builder ، Study 1>Solver Configurations>Solution 1 (sol1)>Stationary Solver 1>AMG، متغیرهای جریان سیال (spf)>Multigrid 1 را گسترش دهید . |
معادله اختلاف فشار یک DAE است، یعنی ماتریس سیستم آن دارای صفر در مورب است و بنابراین باید با یک وانکا-صاف کننده در حل کننده تکراری برخورد شود. این قبلاً هنگام کار با حل کننده پیش فرض برای جریان سیال به آن توجه شده است.
4 | در پنجره Model Builder ، روی Solution 1 (sol1) کلیک راست کرده و Compute را انتخاب کنید . |
قبل از کار با نمودارها، هنگام انتخاب نمودار، آن را غیرفعال کنید ( به روز رسانی خودکار نمودارها ). با توجه به اندازه مجموعه داده های ایجاد شده، تولید نمودارها به طور فعال راحت تر است.
نتایج
1 | در پنجره تنظیمات برای نتایج ، قسمت به روز رسانی نتایج را پیدا کنید . |
2 | کادر بررسی Only plot when requested را انتخاب کنید . |
وضوح دیوار را بررسی کنید تا ببینید آیا فاصله دیوار به اندازه ای است که حوزه محاسباتی در لایه لگاریتمی قرار دارد یا خیر.
وضوح دیوار (spf)
1 | در پنجره Model Builder ، در بخش Results روی Wall Resolution (spf) کلیک کنید . |
2 | در نوار ابزار Wall Resolution (spf) ، روی  Plot کلیک کنید . |
حداکثر وضوح دیوار در واحدهای ویسکوز حدود 140 است . از آنجایی که عدد رینولدز تقریباً 6.6 · 10 6 است ، فاصله دیوار در لایه لگاریتمی است.
برای ترسیم شکل 5 و بررسی میدان سرعت مراحل زیر را دنبال کنید.
مطالعه 1 / راه حل 1 (2) (sol1)
1 | در پنجره Model Builder ، گره Results>Datasets را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و Solution را انتخاب کنید . |
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
4 | فقط لبه های 1، 4، 198 و 200 را انتخاب کنید. |
تکه
1 | در پنجره Model Builder ، گره Results>Velocity (spf) را گسترش دهید ، سپس بر روی Slice کلیک کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Plane Data را پیدا کنید . |
3 | از لیست روش ورود ، Coordinates را انتخاب کنید . |
4 | در قسمت متن مختصات x ، 1e-3 را تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Velocity (spf) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Exterior Walls را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
پیکان خط 1
1 | روی Velocity (spf) کلیک راست کرده و Arrow Line را انتخاب کنید . |
2 | در پنجره تنظیمات برای خط پیکان ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/راه حل 1 (2) (sol1) را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . |
5 | چک باکس Scale factor را انتخاب کنید . در قسمت متن مرتبط، 0.09 را تایپ کنید . |
6 | قسمت تعیین موقعیت پیکان را پیدا کنید . در قسمت متنی Number of arrows عدد 100 را تایپ کنید . |
7 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، سیاه را انتخاب کنید . |
8 | در نوار ابزار Velocity (spf) ، روی  Plot کلیک کنید . |
برای رسم فشار همانطور که در شکل 6 انجام شده است مراحل زیر را انجام دهید.
برش هواپیما 1
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/راه حل 1 (2) (sol1) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست Plane ، zx-planes را انتخاب کنید . |
5 | در قسمت متن مختصات y ، 2.0 را تایپ کنید . |
فشار (SPF)
در پنجره Model Builder ، گره Results>Pressure (spf) را گسترش دهید .
شفافیت 1
1 | در پنجره Model Builder ، Results>Pressure (spf)>Surface node را گسترش دهید. |
2 | روی Results>Pressure (spf)>Surface>Transparency 1 کلیک راست کرده و Delete را انتخاب کنید . |
سطح پیکان 1
1 | در پنجره Model Builder ، روی Pressure (spf) کلیک راست کرده و Arrow Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 1 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متنی y-component عدد 0 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، سیاه را انتخاب کنید . |
6 | قسمت تعیین موقعیت پیکان را پیدا کنید . در قسمت متنی Number of arrows ، 800 را تایپ کنید . |
7 | در نوار ابزار فشار (spf) ، روی  Plot کلیک کنید . |
مراحل زیر را برای ایجاد شکل 7 دنبال کنید ، که خطوط جریان سیال را با انرژی جنبشی متلاطم رنگ آمیزی می کند.
طرح ساده
1 | روی Pressure (spf) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | روی Pressure (spf) 1 کلیک راست کرده و Rename را انتخاب کنید . |
3 | در کادر محاوره‌ای Rename 3D Plot Group ، Streamline plot را در قسمت متن برچسب جدید تایپ کنید . |
4 | روی OK کلیک کنید . |
سطح
1 | در پنجره Model Builder ، گره Streamline plot را گسترش دهید ، سپس روی Surface کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
5 | از لیست رنگ ، خاکستری را انتخاب کنید . |
ساده 1
1 | در پنجره Model Builder ، روی Streamline plot راست کلیک کرده و Streamline را انتخاب کنید . |
2 | در پنجره تنظیمات برای Streamline ، بخش Data را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/راه حل 1 (2) (sol1) را انتخاب کنید . |
4 | بخش Streamline Positioning را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
5 | در قسمت متن x ، 0.5*1^range(1,7), 1.0*1^range(1,7), 1.75*1^range(1,7) را تایپ کنید . |
6 | در قسمت متن y ، -2 را تایپ کنید . |
7 | در قسمت متن z ، range(0.5،3/6،3.5)، range(0.5،3/6،3.5)، range(0.5،3/6،3.5) را تایپ کنید . |
8 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Type ، Ribbon را انتخاب کنید . |
9 | تیک گزینه Width scale factor را انتخاب کنید . در قسمت متن مرتبط، 0.05 را تایپ کنید . |
بیان رنگ 1
1 | روی Streamline 1 کلیک راست کرده و Color Expression را انتخاب کنید . |
2 | در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، k/(0.5*25^2) را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Wave>WaveLight را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
7 | در نوار ابزار Streamline plot ، روی  Plot کلیک کنید . |
این مطالعه میدان جریان را به پایان می رساند. مرحله بعدی اضافه کردن تحلیل ساختاری و جفت کردن آن با میدان جریان است.
انتخاب‌های جدیدی را اضافه کنید تا هنگام راه‌اندازی رابط فیزیک مکانیک جامدات و در نمودارها از آنها استفاده شود.
تعاریف
دیوارها
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Walls را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 3 9 10 11 14 17 18 19 22 23 24 25 26 27 28 30 31 33 34 35 38 41 42 43 45 46 47 53 24 25 26 27 28 30 31 33 34 35 38 41 42 43 45 46 47 53 24 24 18 19 22 14 17 18 10 11 14 17 18 19 5 6 1 6 1 112 113 114 117 120 121 122 123 127 128 130 131 132 133 143 142 143 146 147 148 150 152 153 153 154 156 157 159 160 160 163 163 164 166 168 168 169 170 172 173 174 176 177 179 180 180 181 181 183 185 1875 189 192 194 195 197 198 200 202 203 204 205 206 207 208 209 210 211 212 214 215 216 218 219 222 223 225 226 229 231 234 235 235 226 229 234 235 235 226 241 242 245 246 248 249 254 257 258 259 259 263 264 264 265 265 265 267 268 267 2688888 265 267 268888 265 26788 270 271 273 274 276 277 278 279 280 282 284 284 285 286 287 288 289 292 293 293 294 295 296 297 298 298 300 301 302 303 304 305 307 308 309 310 311 312 313 314 315 315 315 315 315 در انتخابفیلد متنی |
6 | روی OK کلیک کنید . |
پشتیبانی می کند
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Supports را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 29 58 93 175 182 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
تقارن
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Symmetry را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 8 12 15 20 32 36 39 44 48 51 56 59 62 65 68 78 81 84 91 95 103 107 110 115 103 107 110 115 103 107 110 115 129 را در قسمت Select 129 تایپ کنید . |
6 | روی OK کلیک کنید . |
فولاد سازه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، عبارت Structural steel را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 4 5 6 8 9 11 12 13 14 15 16 17 21 22 24 25 27 33 34 35 40 42 45 47 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
آلومینیوم
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Aluminium را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 3 7 10 18 19 20 23 26 28 30 36 38 41 43 46 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
شیشه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Glass را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 29 31 32 37 39 44 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
دامنه های جامد
1 | در نوار ابزار تعاریف ، روی  Union کلیک کنید . |
2 | در پنجره تنظیمات برای Union ، Solid Domains را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، فولاد سازه‌ای ، آلومینیوم و شیشه را انتخاب کنید . |
5 | روی OK کلیک کنید . |
دامنه های جامد به جز شیشه
1 | در نوار ابزار تعاریف ، روی  Union کلیک کنید . |
2 | در پنجره تنظیمات برای Union ، Solid Domains به جز Glass را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در لیست انتخاب‌ها برای افزودن ، فولاد سازه و آلومینیوم را انتخاب کنید . |
5 | روی OK کلیک کنید . |
مرزهای خارجی برای دامنه های جامد
1 | در نوار ابزار تعاریف ،  روی مجاور کلیک کنید . |
2 | در پنجره تنظیمات برای مجاور ، در قسمت نوشتار Label ، Exterior Boundaries to Solid Domains را تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت انتخاب‌های ورودی ، روی افزودن کلیک کنید .  |
4 | در کادر محاوره ای افزودن ، Solid Domains را در لیست انتخاب های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
کف و پایه پنل خورشیدی
1 | در نوار ابزار تعاریف ، روی  تفاوت کلیک کنید . |
2 | در پنجره تنظیمات برای تفاوت ، Floor and Solar Panel Base را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، دیوارها را در لیست انتخاب‌ها برای افزودن انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای تفاوت ، بخش Input Entities را پیدا کنید . |
8 | در قسمت انتخاب‌ها برای تفریق ، روی  افزودن کلیک کنید . |
9 | در کادر محاوره ای افزودن ، Exterior Boundaries to Solid Domains را در لیست Selections to subtract انتخاب کنید . |
10 | روی OK کلیک کنید . |
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
4 | روی Add to Component 1 در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
مکانیک جامدات (جامدات)
1 | در پنجره تنظیمات برای Solid Mechanics ، بخش انتخاب دامنه را پیدا کنید . |
2 | از لیست Selection ، Solid Domains را انتخاب کنید . |
مواد الاستیک خطی 1
در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Linear Elastic Material 1 کلیک کنید .
ایمنی 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Safety را انتخاب کنید . |
2 | در پنجره تنظیمات برای ایمنی ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست Selection ، Solid Domains به جز Glass را انتخاب کنید . |
مواد الاستیک خطی 1
در پنجره Model Builder ، روی Linear Elastic Material 1 کلیک کنید .
ایمنی 2
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Safety را انتخاب کنید . |
2 | در پنجره تنظیمات برای ایمنی ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، شیشه را انتخاب کنید . |
4 | قسمت Failure Model را پیدا کنید . از لیست معیار شکست ، Rankine را انتخاب کنید . |
MULTIPHYSICS را اضافه کنید
1 | در نوار ابزار Physics ، روی  Add Multiphysics کلیک کنید تا پنجره Add Multiphysics باز شود . |
2 | به پنجره Add Multiphysics بروید . |
3 | در درخت، Fluid Flow>Fluid-Structure Interaction>Fluid-Solid Interaction، Fixed Geometry را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Physics ، روی  Add Multiphysics کلیک کنید تا پنجره Add Multiphysics بسته شود . |
چند فیزیک
اندرکنش سیال-ساختار 1 (fsi1)
1 | در پنجره Settings for Fluid-Structure Interaction ، بخش Fixed Geometry را پیدا کنید . |
2 | از لیست نوع اتصال هندسه ثابت ، بارگذاری سیال در ساختار را انتخاب کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Structural steel را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>Aluminium را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
آب (مت1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Air (mat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، دستی را انتخاب کنید . |
4 |  روی Clear Selection کلیک کنید . |
5 | فقط دامنه های 1 و 2 را انتخاب کنید. |
فولاد سازه (mat2)
1 | در پنجره Model Builder ، روی Structural steel (mat2) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، فولاد سازه را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
استحکام کششی | سیگمات | 250[MPa] | پا | پارامترهای قدرت ایزوتروپیک |
آلومینیوم (mat3)
1 | در پنجره Model Builder ، روی آلومینیوم (mat3) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، آلومینیوم را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
استحکام کششی | سیگمات | 270[MPa] | پا | پارامترهای قدرت ایزوتروپیک |
شیشه
1 | در پنجره Model Builder ، روی Materials کلیک راست کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Glass را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست انتخاب ، شیشه را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مدول یانگ | E | 35e8 | پا | مدول یانگ و نسبت پواسون |
نسبت پواسون | نه | 0.33 | 1 | مدول یانگ و نسبت پواسون |
تراکم | rho | 1000 | کیلوگرم بر متر مکعب | پایه ای |
استحکام کششی | سیگمات | 45[MPa] | پا | پارامترهای قدرت ایزوتروپیک |
مقاومت فشاری | سیگماک | 45[MPa] | پا | پارامترهای قدرت ایزوتروپیک |
مکانیک جامدات (جامدات)
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | در پنجره تنظیمات برای محدودیت ثابت ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، پشتیبانی را انتخاب کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | در پنجره تنظیمات برای تقارن ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Symmetry را انتخاب کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
1 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در بخش مطالعه 2 ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | در جدول، کادر حل برای جریان آشفته ، k- ε (spf) را پاک کنید . |
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
5 | از لیست روش ، راه حل را انتخاب کنید . |
6 | از لیست مطالعه ، مطالعه 1، ثابت را انتخاب کنید . |
برای کاهش حافظه مورد نیاز از یک حل کننده تکراری استفاده کنید.
راه حل 2 (sol2)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 2 (sol2) را گسترش دهید . |
3 | در پنجره Model Builder ، گره Study 2>Solver Configurations>Solution 2 (sol2)>Stationary Solver 1 را گسترش دهید . |
4 | روی Study 2>Solver Configurations>Solution 2 (sol2)>Stationary Solver 1>Suggested Iterative Solver (جامد) کلیک راست کرده و Enable را انتخاب کنید . |
5 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
مطالعه 2 / راه حل 2، دامنه های جامد
1 | در نوار ابزار Results ، روی  More Datasets کلیک کنید و Solution را انتخاب کنید . |
2 | در پنجره تنظیمات راه حل ، Study 2/Solution 2, Solid Domains را در قسمت نوشتار Label تایپ کنید . |
3 | بخش Solution را پیدا کنید . از لیست راه حل ، راه حل 2 (sol2) را انتخاب کنید . |
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست Selection ، Solid Domains را انتخاب کنید . |
آینه سه بعدی، راه حل 1
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Mirror 3D را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 3D ، Mirror 3D, Solution 1 را در قسمت نوشتار Label تایپ کنید . |
Mirror 3D، Solid Domains
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Mirror 3D را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 3D ، Mirror 3D, Solid Domains را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study 2/Solution 2, Solid Domains (sol2) را انتخاب کنید . |
کف و پایه پنل خورشیدی
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات سطح ، Floor and Solar Panel Base را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Selection را پیدا کنید . از لیست انتخاب ، کف و پایه پنل خورشیدی را انتخاب کنید . |
آینه سه بعدی، کف و پایه پنل خورشیدی
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Mirror 3D را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 3D ، در قسمت نوشتار Label ، Mirror 3D، Floor و Solar Panel Base را تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Floor and Solar Panel Base را انتخاب کنید . |
استرس (جامد)
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Stress (solid) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 2/راه حل 2 (sol2) را انتخاب کنید . |
سطح 1
1 | روی Stress (Solid) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text solid.mises را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Rainbow>RainbowLight را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
تغییر شکل 1
1 | روی Surface 1 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |

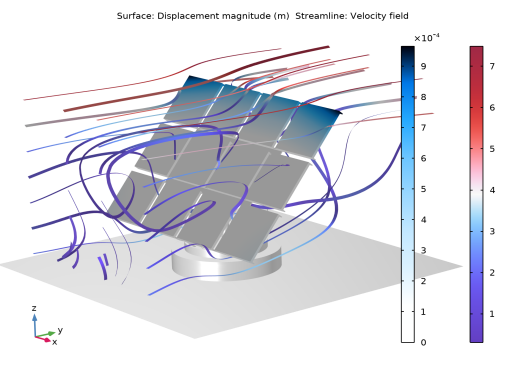

بزرگی جابجایی و خطوط جریان
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، مقدار Displacement و streamlines را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
1 | روی Displacement magnitude و streamlines کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 3D, Solid Domains را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Displacement>solid.disp – Displacement magnitude – m را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای جدول رنگ ، Aurora>JupiterAuroraBorealis را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
9 | از لیست تبدیل جدول رنگ ، Reverse را انتخاب کنید . |
بزرگی جابجایی و خطوط جریان
در پنجره Model Builder ، روی Displacement magnitude and streamlines کلیک کنید .
ساده 1
1 | در نوار ابزار Displacement magnitude and streamlines ، روی  Streamline کلیک کنید . |
2 | در پنجره تنظیمات برای Streamline ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 3D, Solution 1 را انتخاب کنید . |
4 | بخش Streamline Positioning را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
5 | در قسمت متن x ، -1.75*1^range(1,7), -0.5*1^range(1,7), 0.5*1^range(1,7), 1.75*1^range(1, 7) . |
6 | در قسمت متن y ، -2 را تایپ کنید . |
7 | در قسمت متن z ، محدوده (0.5،3/6،3.5)، range (0.5،3/6،3.5)، range (0.5،3/6،3.5)، محدوده (0.5،3/6،3.5) را تایپ کنید. . |
8 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Type ، Ribbon را انتخاب کنید . |
9 | در قسمت متن عبارت Width ، 0.03 را تایپ کنید . |
10 | تیک گزینه Width scale factor را انتخاب کنید . |
بیان رنگ 1
1 | روی Streamline 1 کلیک راست کرده و Color Expression را انتخاب کنید . |
2 | در پنجره تنظیمات برای بیان رنگ ، قسمت Coloring and Style را پیدا کنید . |
3 |  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای Color Table ، Wave>WaveLight را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Displacement magnitude and streamlines کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 3D، Floor و Solar Panel Base را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text 0 را تایپ کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
6 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
7 | در نوار ابزار Displacement magnitude and streamlines ، روی  Plot کلیک کنید . |
ضریب ایمنی را ترسیم کنید تا بررسی کنید که سازه از شکست دور است.
گروه طرح سه بعدی 7
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Study 2/Solution 2, Solid Domains (sol2) را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
جلد 1
1 | روی 3D Plot Group 7 کلیک راست کرده و Volume را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Safety>von Mises>solid.lemm1.sf1.s_f – ضریب ایمنی von Mises را انتخاب کنید . |
3 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
4 | در قسمت Maximum text، 2000 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Rainbow>RainbowLight را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای حجم ، قسمت Coloring and Style را پیدا کنید . |
9 | از لیست تبدیل جدول رنگ ، Reverse را انتخاب کنید . |
گروه طرح سه بعدی 7
در پنجره Model Builder ، روی 3D Plot Group 7 کلیک کنید .
حداکثر/حداقل حجم 1
1 | در نوار ابزار 3D Plot Group 7 ، روی  More Plots کلیک کنید و حداکثر/حداقل حجم را انتخاب کنید . |
2 | در پنجره تنظیمات برای حداکثر/حداقل حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Safety>von Mises>solid.lemm1.sf1.s_f – ضریب ایمنی von Mises را انتخاب کنید . |
3 | برای گسترش بخش Advanced کلیک کنید . قسمت نمایش را پیدا کنید . از لیست نمایش ، حداقل را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ پس زمینه ، سفید را انتخاب کنید . |
ضریب ایمنی، مواد انعطاف پذیر
1 | در پنجره Model Builder ، در قسمت Results روی 3D Plot Group 7 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، ضریب ایمنی، مواد انعطاف پذیر را در قسمت نوشتار برچسب تایپ کنید. |
3 | در نوار ابزار Safety, ductile Materials ، روی  Plot کلیک کنید . |
حداقل ضریب ایمنی برای مواد انعطاف پذیر (فولاد و آلومینیوم) بسیار بزرگتر از یک است و آنها در رژیم الاستیک کار می کنند.
گروه طرح سه بعدی 8
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Study 2/Solution 2, Solid Domains (sol2) را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
جلد 1
1 | روی 3D Plot Group 8 کلیک راست کرده و Volume را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Safety>Rankine>solid.lemm1.sf2.s_f – Factor ایمنی Rankine را انتخاب کنید . |
3 | قسمت Range را پیدا کنید . تیک گزینه Manual color range را انتخاب کنید . |
4 | در قسمت Maximum text، 2000 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Rainbow>RainbowLight را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای حجم ، قسمت Coloring and Style را پیدا کنید . |
9 | از لیست تبدیل جدول رنگ ، Reverse را انتخاب کنید . |
گروه طرح سه بعدی 8
در پنجره Model Builder ، روی 3D Plot Group 8 کلیک کنید .
حداکثر/حداقل حجم 1
1 | در نوار ابزار 3D Plot Group 8 ، روی  More Plots کلیک کنید و حداکثر/حداقل حجم را انتخاب کنید . |
2 | در پنجره تنظیمات برای حداکثر/حداقل حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Safety>Rankine>solid.lemm1.sf2.s_f – Factor ایمنی Rankine را انتخاب کنید . |
3 | قسمت نمایش را پیدا کنید . از لیست نمایش ، حداقل را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ پس زمینه ، سفید را انتخاب کنید . |
فاکتور ایمنی، شیشه
1 | در پنجره Model Builder ، در بخش Results روی 3D Plot Group 8 کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، در قسمت Label text Factor Safety, glass را تایپ کنید . |
3 | در نوار ابزار شیشه ای فاکتور ایمنی ، روی  Plot کلیک کنید . |
حداقل ضریب ایمنی برای شیشه به اندازه ای بزرگ است که در نظر بگیریم که سازه از شکست دور است.
