پنل خورشیدی در الگوی جریان دوره ای
معرفی
این مدل یک فایل MPH قالب حاوی هندسه و مش استفاده شده توسط پنل خورشیدی در مدل جریان تناوبی است.
مسیر کتابخانه برنامه: CFD_Module/Fluid-Structure_Interaction/solar_panel_geom
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Fluid Flow>Single-Phase Flow>Turbulent Flow>Turbulent Flow، k- ε (spf) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
اتوپیا | 25[m/s] | 25 متر بر ثانیه | سرعت در بالا، جریان کوئت |
با قدرت | 6[m] | 6 متر | طول جعبه جریان |
پایان | 4[m] | 4 متر | نقطه پایان جعبه Streamwise |
تعاریف
در پنجره Model Builder ، گره Component 1 (comp1)>Definitions را گسترش دهید .
هندسه 1
هندسه پنل خورشیدی را وارد کنید.
واردات 1 (imp1)
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Geometry 1 را گسترش دهید . |
2 | روی Geometry 1 کلیک راست کرده و Import را انتخاب کنید . |
3 | در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید . |
4 |  روی Browse کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل solar_panel_geom_solid.mphbin دوبار کلیک کنید . |
6 |  روی Import کلیک کنید . |
صفحه خورشیدی را در جایی که بعداً به حوزه سیال تبدیل می شود، بنویسید.
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 3[m] را تایپ کنید . |
4 | در قسمت Depth text، yLen را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 6[m] را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن y ، -2[m] را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی blk1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی imp1 را انتخاب کنید. |
6 | تیک Keep objects to subtract را انتخاب کنید . |
قسمت هایی از ساختار که شبیه سازی نمی شوند را حذف کنید.
حذف نهادهای 1 (del1)
1 | روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در شی dif1 فقط دامنه های 2 و 3 را انتخاب کنید. |
5 | در شیء imp1 ، فقط دامنه‌های 4 و 5 را انتخاب کنید. |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا هر دو شی انتخاب شوند. |
یک دامنه سیال به اندازه کافی بلند ایجاد کنید تا لایه مرزی را بگیرد.
اکسترود 1 (ext1)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در شی uni1 ، فقط مرز 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
19[m] |
در مرحله بعد، هندسه را به منظور تسهیل ایجاد یک مش نگاشت شده تقسیم بندی کنید.
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء ext1 ، فقط Boundary 166 را انتخاب کنید. |
پارتیشن دامنه های 1 (pard1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شیء ext1 ، فقط دامنه‌های 6، 8، 15 و 16 را انتخاب کنید. |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شی pard1 ، فقط مرز 189 را انتخاب کنید. |
پارتیشن دامنه 2 (pard2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شی pard1 ، فقط دامنه های 3، 17 و 23-29 را انتخاب کنید. |
حذف نهادهای 2 (del2)
1 | روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی pard2 ، فقط مرزهای 189، 192، 199، 203، 208، 215، 219، 223 و 230 را انتخاب کنید. |
پارتیشن دامنه های 3 (pard3)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شی del2 ، فقط دامنه 7 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دامنه های پارتیشن ، بخش دامنه های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، Extended faces را انتخاب کنید . |
5 | در شی del2 ، فقط مرز 37 را انتخاب کنید. |
اکسترود 2 (ext2)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شی pard3 ، فقط مرزهای 34، 42، 81، 89، 167، 173، 182 و 188 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
0.02[m] |
اکسترود 3 (ext3)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء ext2 ، فقط مرز 13 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
0.02[m] |
6 | تیک Reverse direction را انتخاب کنید . |
اکسترود 4 (ext4)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء ext3 ، فقط مرز 125 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
0.06[m] |
پارتیشن دامنه 4 (pard4)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شیء ext4 ، فقط دامنه 16 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دامنه های پارتیشن ، بخش دامنه های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، Extended faces را انتخاب کنید . |
5 | در شیء ext4 ، فقط Boundary 76 را انتخاب کنید. |
پارتیشن دامنه های 5 (pard5)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شی pard4 ، فقط دامنه 16 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دامنه های پارتیشن ، بخش دامنه های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، Extended faces را انتخاب کنید . |
5 | در شی pard4 ، فقط Boundary 78 را انتخاب کنید. |
پارتیشن دامنه های 6 (pard6)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شی pard5 ، فقط دامنه 14 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دامنه های پارتیشن ، بخش دامنه های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، Extended faces را انتخاب کنید . |
5 | در شی pard5 ، فقط Boundary 78 را انتخاب کنید. |
پارتیشن دامنه های 7 (pard7)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Domains را انتخاب کنید . |
2 | در شی pard6 ، فقط دامنه 14 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دامنه های پارتیشن ، بخش دامنه های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، Extended faces را انتخاب کنید . |
5 | در شی pard6 ، فقط Boundary 79 را انتخاب کنید. |
در نهایت، از قابلیت Remove Details برای حذف رئوس غیر ضروری استفاده کنید.
حذف جزئیات 1 (rmd1)
1 | در نوار ابزار Geometry ، روی  حذف جزئیات کلیک کنید . |
2 | در پنجره تنظیمات برای حذف جزئیات ، قسمت Details to Remove را پیدا کنید . |
3 | تیک گزینه Short edges را پاک کنید . |
4 | تیک گزینه Small faces را پاک کنید . |
5 | کادر تیک Sliver faces را پاک کنید . |
6 | تیک مناطق باریک چهره را پاک کنید . |
7 | کادر Thin domains را پاک کنید . |
8 | روی Remove Details 1 (rmd1) کلیک راست کرده و Build All Objects را انتخاب کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |

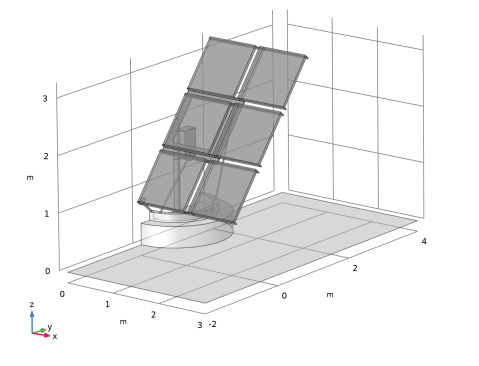

هندسه نهایی با مرزهای 1، 2، 4، 5، 6، 7، 134، 135، 319 و 320 پنهان در شکل زیر نشان داده شده است.
هندسه شامل هر دو حوزه سیال و جامد است. مش را ادامه دهید.

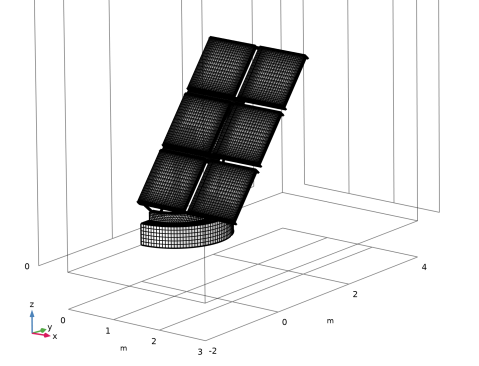

مش 1
دستورالعمل های مش بندی زیر نسبتا طولانی هستند. در عمل، مش بندی پیشرفته نیاز به چندین نما دارد، اما برای پیروی از دستورالعمل های زیر، بهترین راه استفاده از لیست انتخاب است.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، بخش Sequence Type را پیدا کنید . |
3 | از لیست، مش کنترل شده توسط کاربر را انتخاب کنید . |
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متنی Minimum size element ، 0.005 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
سایز 1
در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size 1 کلیک راست کرده و Delete را انتخاب کنید . همچنین Corner Refinement 1 و Free Tetrahedral 1 را حذف کنید .
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 162، 163 و 165 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 249 و 366 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 26 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 9 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 248، 250، 254 و 255 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 28 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 3
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 247 و 253 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
جارو 1
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 32 را انتخاب کنید. |
توزیع 1
1 | روی Swept 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of elements ، 4 را تایپ کنید . |
کپی دامنه 1
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه 32 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه های 29 و 31 را انتخاب کنید. |
نقشه برداری 2
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 116 و 130 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 2 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 161 و 190 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
نقشه برداری 3
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 211 و 212 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 3 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edges 367 و 370 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
نقشه برداری 4
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 256، 259 و 266 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mapped ، برای گسترش بخش Reduce Element Skewness کلیک کنید . |
4 | تیک Adjust edge mesh را انتخاب کنید . |
توزیع 1
1 | روی Mapped 4 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 431 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 4 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 435 و 516 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 26 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 9 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 3
1 | روی Mapped 4 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 436 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of elements ، 4 را تایپ کنید . |
نقشه برداری شده 5
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 299، 302 و 306 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mapped ، بخش Reduce Element Skewness را پیدا کنید . |
4 | تیک Adjust edge mesh را انتخاب کنید . |
توزیع 1
1 | روی Mapped 5 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 517 و 528 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 24 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 2.5 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 5 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 563 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 26 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 9 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
جارو 2
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 44 را انتخاب کنید. |
توزیع 1
1 | روی Swept 2 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of elements ، 4 را تایپ کنید . |
کپی دامنه 2
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه 44 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه های 37 و 39 را انتخاب کنید. |
جارو 3
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 26 و 46 را انتخاب کنید. |
توزیع 1
1 | روی Swept 3 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش انتخاب دامنه را پیدا کنید . |
3 | در لیست، 46 را انتخاب کنید . |
4 |  روی حذف از انتخاب کلیک کنید . |
5 | فقط دامنه 26 را انتخاب کنید. |
6 | بخش توزیع را پیدا کنید . از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
7 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
8 | در قسمت متن نسبت عنصر ، 2 را تایپ کنید . |
9 | چک باکس توزیع متقارن را انتخاب کنید . |
کپی دامنه 3
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه های 26 و 46 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه 28 را انتخاب کنید. |
کپی دامنه 4
1 | روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه های 26 و 46 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه های 10 و 41 را انتخاب کنید. |
کپی دامنه 5
1 | روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه های 10 و 41 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه های 7 و 38 را انتخاب کنید. |
نقشه برداری شده 6
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرز 104 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 6 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 148 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
نقشه برداری 7
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط Boundary 209 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 7 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 360 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
جارو 4
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 23 و 43 را انتخاب کنید. |
توزیع 1
روی Swept 4 کلیک راست کرده و Distribution را انتخاب کنید .
نقشه برداری 8
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرز 112 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 8 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 153 و 508 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements ، عدد 7 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 2 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
جارو 5
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 24، 25 و 27 را انتخاب کنید. |
توزیع 1
1 | روی Swept 5 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
نقشه برداری 9
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 54، 190 و 197 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 9 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 312 و 314 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 9 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 76 و 78 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 16 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
7 | از لیست نرخ رشد ، نمایی را انتخاب کنید . |
8 | تیک Reverse direction را انتخاب کنید . |
توزیع 3
1 | روی Mapped 9 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 327 و 329 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در فیلد متنی Number of Elements عدد 19 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 2.5 را تایپ کنید . |
7 | از لیست نرخ رشد ، نمایی را انتخاب کنید . |
توزیع 4
1 | روی Mapped 9 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 75 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
جارو 6
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 11 را انتخاب کنید. |
5 | برای گسترش بخش Source Faces کلیک کنید . فقط مرزهای 54، 190 و 197 را انتخاب کنید. |
6 | کلیک کنید تا قسمت Destination Faces گسترش یابد . فقط مرز 49 را انتخاب کنید. |
توزیع 1
1 | روی Swept 6 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
کپی دامنه 6
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Copying Operations>Copy Domain را انتخاب کنید . |
2 | فقط دامنه 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی دامنه ، قسمت Destination Domains را پیدا کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط دامنه 8 را انتخاب کنید. |
جارو 7
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 40، 42، 45 و 47 را انتخاب کنید. |
توزیع 1
1 | روی Swept 7 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
نقشه برداری 10
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 43، 188 و 196 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 10 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 62، 307، 323 و 479 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements ، عدد 7 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 2 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
جارو 8
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 9 را انتخاب کنید. |
توزیع 1
1 | روی Swept 8 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط Boundary 213 را انتخاب کنید. |
توزیع 1
1 | روی Free Triangular 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 372 و 373 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of Elements عدد 12 را تایپ کنید . |
نقشه برداری 11
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 71 و 98 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 11 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 133 و 143 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 11 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 95 و 107 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
مثلثی رایگان 2
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط Boundary 77 را انتخاب کنید. |
Quad رایگان 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Quad را انتخاب کنید . |
2 | فقط Boundary 55 را انتخاب کنید. |
سایز 1
1 | روی Free Quad 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.05 را تایپ کنید . |
توزیع 1
1 | در پنجره Model Builder ، روی Free Quad 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 493 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 32 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3.5 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 2
1 | روی Free Quad 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 333 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 28 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
توزیع 3
1 | روی Free Quad 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 77 و 142 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 16 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
توزیع 4
1 | روی Free Quad 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 277 و 333 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 28 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
7 | تیک Reverse direction را انتخاب کنید . |
جارو 9
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 12 را انتخاب کنید. |
توزیع 1
روی Swept 9 کلیک راست کرده و Distribution را انتخاب کنید .
10 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 34 را انتخاب کنید. |
توزیع 1
1 | روی Swept 10 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 60 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
جارو 11
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 17 و 22 را انتخاب کنید. |
توزیع 1
1 | روی Swept 11 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در قسمت متنی Number of Elements عدد 8 را تایپ کنید . |
نقشه برداری 12
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرز 9 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 12 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
نقشه برداری 13
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط Boundary 202 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 13 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 341 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
نقشه برداری 14
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 13 و 149 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 14 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 16 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 14 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 14 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
توزیع 3
1 | روی Mapped 14 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 225 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
نقشه برداری 15
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط Boundary 170 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 15 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 267 و 270 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 26 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
7 | چک باکس توزیع متقارن را انتخاب کنید . |
12 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 3 و 30 را انتخاب کنید. |
توزیع 1
1 | روی Swept 12 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 2 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
جارو 13
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 36 را انتخاب کنید. |
جارو 14
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 4 را انتخاب کنید. |
توزیع 1
1 | روی Swept 14 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
مثلثی رایگان 3
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط مرز 21 را انتخاب کنید. |
توزیع 1
1 | روی Free Triangular 3 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 26 و 33 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
مثلثی رایگان 4
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط مرز 19 را انتخاب کنید. |
سایز 1
1 | روی Free Triangular 4 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.02 را تایپ کنید . |
15 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 5 را انتخاب کنید. |
مثلثی رایگان 5
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط مرز 193 را انتخاب کنید. |
توزیع 1
1 | روی Free Triangular 5 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 318 و 319 را انتخاب کنید. |
جارو 16
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 6 را انتخاب کنید. |
توزیع 1
1 | روی Swept 16 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 15 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 2 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
چهار وجهی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 35 را انتخاب کنید. |
سایز 1
1 | روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.033 را تایپ کنید . |
جارو 17
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 33 را انتخاب کنید. |
توزیع 1
1 | روی Swept 17 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 40 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
18 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 16 را انتخاب کنید. |
رایگان چهار وجهی 2
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 20 را انتخاب کنید. |
جارو 19
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 15 و 19 را انتخاب کنید. |
توزیع 1
1 | روی Swept 19 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 20 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 4 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
20 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 14 را انتخاب کنید. |
توزیع 1
1 | روی Swept 20 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
نقشه برداری 16
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 58 و 93 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 16 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 81 و 97 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 16 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 126 و 136 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
21 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 13 و 21 را انتخاب کنید. |
توزیع 1
1 | روی Swept 21 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 50 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 6 را تایپ کنید . |
6 | چک باکس توزیع متقارن را انتخاب کنید . |
Tetrahedral رایگان 3
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 18 را انتخاب کنید. |
مثلثی رایگان 6
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط مرز 28 را انتخاب کنید. |
سایز 1
1 | روی Free Triangular 6 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
4 | روی دکمه Custom کلیک کنید . |
5 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
6 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.05 را تایپ کنید . |
7 | کادر حداقل اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.015 را تایپ کنید . |
توزیع 1
1 | در پنجره Model Builder ، روی Free Triangular 6 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 40 و 48 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of Elements عدد 60 را تایپ کنید . |
نقشه برداری 17
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرزهای 23، 24، 27 و 30 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 17 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط Edge 193 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 17 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 184 و 186 را انتخاب کنید. |
توزیع 3
1 | روی Mapped 17 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 29 و 187 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of Elements ، عدد 7 را تایپ کنید . |
نقشه برداری 17
1 | روی Mapped 17 کلیک راست کرده و Build Selected را انتخاب کنید . |
2 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
مش در این مرحله باید مانند شکل زیر باشد. اکنون تمام قطعات جامد مشبک شده اند و فقط مش حجمی برای حوزه های سیال باقی مانده است.
سایز 1
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید .  |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 3 و 74 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.15 را تایپ کنید . |
چهار وجهی رایگان 4
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 1 را انتخاب کنید. |
5 | برای گسترش بخش Element Quality Optimization کلیک کنید . از لیست سطح بهینه سازی ، High را انتخاب کنید . |
لایه های مرزی 1
1 | در پنجره Model Builder ، روی Boundary Layers 1 کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | در لیست، 2 را انتخاب کنید . |
4 |  روی حذف از انتخاب کلیک کنید . |
5 | فقط دامنه 1 را انتخاب کنید. |
6 | برای گسترش بخش تنظیمات گوشه کلیک کنید . در قسمت Minimum angle for trimming text عدد 280 را تایپ کنید . |
ویژگی های لایه مرزی 1
1 | در پنجره Model Builder ، گره Boundary Layers 1 را گسترش دهید ، سپس روی Boundary Layer Properties 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 3 9 10 11 14 17 18 19 22 23 24 25 26 27 28 30 31 33 34 35 38 41 42 43 45 46 47 53 24 25 26 27 28 30 31 33 34 35 38 41 42 43 45 46 47 53 24 24 18 19 22 14 17 18 10 11 14 17 18 19 5 6 1 6 1 112 113 114 117 120 121 122 123 127 128 130 131 132 133 143 142 143 146 147 148 150 152 153 153 154 156 157 159 160 160 163 163 164 166 168 168 169 170 172 173 174 176 177 179 180 180 181 181 183 185 1875 189 192 194 195 197 198 200 202 203 204 205 206 207 208 209 210 211 212 214 215 216 218 219 222 223 225 226 229 231 234 235 235 226 229 234 235 235 226 241 242 245 246 248 249 254 257 258 259 259 263 264 264 265 265 265 267 268 267 2688888 265 267 268888 265 26788 270 271 273 274 276 277 278 279 280 282 284 284 285 286 287 288 289 292 293 293 294 295 296 297 298 298 300 301 302 303 304 305 307 308 309 310 311 312 313 314 315 315 315 315 315 در انتخابفیلد متنی |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت لایه ها را پیدا کنید . |
8 | در قسمت متنی ضریب تنظیم ضخامت ، 1.5 را تایپ کنید . |
9 | در قسمت متنی Number of layers عدد 7 را تایپ کنید . |
لایه های مرزی 1
در پنجره Model Builder ، روی Boundary Layers 1 کلیک راست کرده و Build Selected را انتخاب کنید .
22 جارو شد
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 2 را انتخاب کنید. |
توزیع 1
1 | روی Swept 22 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of Elements عدد 25 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، 5 را تایپ کنید . |
6 |  روی ساخت همه کلیک کنید . |
