پاسخ گذرا یک پی کم عمق روی خاک غیر اشباع
معرفی
این مثال توسعه ای از مدل Shallow Foundation در خاک غیراشباع است . در مثال ذکر شده، تغییرات ناگهانی مکش به دلیل تغییر در سطح آب زیرزمینی رخ می دهد. در این مثال، تغییر شکل لایه رس در اثر فشار پایه و مکش منافذ پس از تغییرات وابسته به زمان در شرایط مرزی مورد تجزیه و تحلیل قرار گرفته است. دو رویداد طبیعی متمایز – چند روز بارندگی و چند روز تبخیر – در نظر گرفته شده است که پس از آن خاک تحت فشار پایه قرار می گیرد.
این مدل از مثال ارائه شده در Ref الهام گرفته شده است. 1 . مدل پایه توسعه یافته بارسلونا (BBMx)، که شامل مکش در رابطه سازنده آن است، برای نشان دادن رفتار یک نشست بر روی یک لایه خاک غیر اشباع استفاده می شود.
تعریف مدل
در این مثال یک لایه خاک به عرض 6 متر و عمق 3 متر مورد بررسی قرار گرفته است. یک پایه به عرض 1 متر در بالای لایه قرار می گیرد. پایه به عنوان یک بار مرزی اعمال شده بر روی سطح مدل سازی می شود. تجزیه و تحلیل نشست برای افزایش فشار پایه انجام می شود. در ابتدا، در تحلیل اول، سطح آب زیرزمینی ثابت است (3 متر زیر سطح)، و فشار پایه به تدریج به مقدار نهایی خود افزایش می یابد. هنگامی که فشار پایه نهایی اعمال می شود، یک رویداد بارندگی با نرخ نفوذ 10 سانتی متر در روز در نظر گرفته می شود. سناریوی دوم تبخیر را با نرخ 2 میلی متر در روز در نظر می گیرد.
شکل 1: ابعاد، شرایط مرزی، بار فشار، و سرعت جریان برای خاک غیر اشباع.
خواص خاک
خواص خاک در جدول 1 آورده شده است .
ویژگی | متغیر | ارزش |
نسبت پواسون | n | 0.2 |
تراکم خاک | ρ s | 1743 کیلوگرم بر متر مکعب |
تراکم آب | r w | 1000 کیلوگرم بر متر مکعب |
ویسکوزیته دینامیکی آب | μ w | 0.001 Pa.s |
شاخص تورم | ک | 0.006 |
شاخص تورم برای تغییرات در مکش | κ s | 0.008 |
شاخص فشرده سازی در حالت اشباع | ل | 0.22 |
شاخص تراکم برای تغییرات مکش | λ s | 0.123 |
شیب خط حالت بحرانی | م | 1.24 |
پارامتر وزن | w | 0.4 |
پارامتر سختی خاک | متر | 50 کیلو پاسکال |
پارامتر هموارسازی پتانسیل پلاستیک | b s | 10 |
نسبت کشش به مکش | k s | 0.6 |
مقدار بازده اولیه برای مکش | s y | 100 کیلو پاسکال |
نسبت خالی اولیه | e 0 | 0.666 |
فشار مرجع | ص ref | 10 کیلو پاسکال |
فشار تثبیت اولیه | p c0 | 50 کیلو پاسکال |
تخلخل اولیه |  | 0.4 |
هدایت هیدرولیکی اشباع شده | نشست _ | 1 متر در روز |
پارامتر برازش | آ | 2 1/m |
درجه اشباع باقیمانده | بله پاسخ | 0.23 |
درجه اشباع در اشباع کامل | اس نشست | 1 |
رابط معادله ریچاردز به خواص ماده اضافی نیاز دارد که از جدول 1 و بر اساس داده های Ref. 1 .
محدودیت ها و بارها
• | لایه خاک توسط یک پایه صلب و کاملاً ناصاف پشتیبانی می شود. یک محدودیت ثابت در مرز افقی پایین اعمال کنید. |
• | از یک شرط مرزی غلتکی در مرز عمودی چپ، تقارن در سمت راست استفاده کنید. |
• | یک هد هیدرولیکی 0 متر در ابتدا به مرز افقی پایین در رابط معادله ریچاردز اختصاص داده می شود. |
• | نرخ نفوذ و تبخیر در رابط معادله ریچاردز با استفاده از گره بارش اعمال می شود . نفوذ با کمیت مثبت در گره بارش و تبخیر با کمیت منفی نشان داده می شود. |
• | بار گرانشی با استفاده از گره Gravity اعمال می شود . فشار منافذ در ناحیه اشباع لایه با استفاده از گره استرس خارجی اعمال می شود . |
• | یک بار مرزی در بالای لایه خاک اعمال می شود تا وزن پایه را مدل سازی کند، شکل 1 را ببینید . |
نتایج و بحث
شکل 2 فشار را در لایه رسی پس از پنج روز بارندگی (سمت چپ) و پنج روز تبخیر (راست) نشان می دهد. هد فشار پس از پنج روز بارندگی، تغییرات کمتری را در سراسر لایه نشان می‌دهد به دلیل نرخ نفوذ بالا. در مقابل، با نرخ تبخیر کم، سر فشار با موقعیت لایه تقریباً خطی است و در سطح بالایی کمی تغییر می کند.

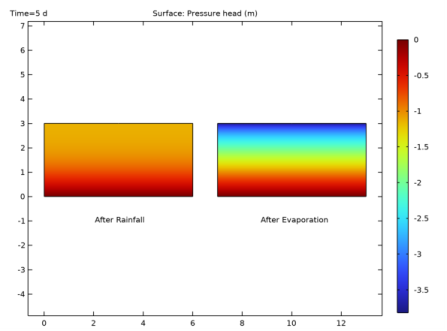

شکل 2: هد فشار پس از نفوذ و تبخیر.
نتایج ارائه شده در شکل 2 در شکل 3 و شکل 4 تاکید شده است . با نرخ نفوذ بالا ( شکل 3 )، هد فشار پس از 5 روز بارندگی در محدوده 0-1 متر به جای محدوده اولیه 0-3 متر است. هد فشار پس از پنج روز بارندگی با محلول حالت پایدار باغبان کاملاً مطابقت دارد. شکل 4 تغییرات هد فشار را با نرخ تبخیر کم نشان می دهد، با روند مخالف در مقایسه با شکل 3.. تبخیر باعث کاهش محتوای آب می شود که باعث کاهش هد فشار می شود. به دلیل نرخ تبخیر کم، تغییرات هد فشار در مقایسه با تغییرات ناشی از رویداد بارندگی بسیار کمتر است و بیشتر منطقه نزدیک سطح بالایی را تحت تاثیر قرار می دهد. مجدداً، هد فشار پس از پنج روز تبخیر با محلول حالت پایدار باغبان مطابقت دارد.
توزیع تنش فون میزس ناشی از فشار پایه در شکل 5 نشان داده شده است . پنج روز بارندگی باعث کاهش مکش و افزایش فشار منافذ می شود. آب موجود در منافذ می تواند بار بیشتری را تحمل کند، که تنش های موجود در اسکلت خاک را کاهش می دهد، به شکل 6 مراجعه کنید . برعکس، پس از پنج روز تبخیر، تنش در اسکلت خاک به دلیل کاهش مقدار آب در منافذ، اندکی افزایش می یابد، به شکل 7 مراجعه کنید .
فشار پایه در مقابل نشست پس از رویدادهای بارندگی و تبخیر به ترتیب در شکل 8 و شکل 9 نشان داده شده است . ریزش خاک زیر پایه با افزایش نفوذ انتظار می رود. فروپاشی نیز پس از تبخیر رخ می دهد (اگرچه در شکل به سختی قابل مشاهده است). جابجایی عمودی لایه بالایی به دلیل بارندگی و تبخیر متفاوت است ( شکل 10 را ببینید ). با بارندگی، ریزش زیادی در زیر پایه وجود دارد، در حالی که ریزش ناشی از تبخیر آنقدرها شدید نیست.
تغییرات مکش منافذ ناشی از بارندگی و تبخیر در شکل 11 نشان داده شده است . مکش منافذ در هنگام بارندگی کاهش می یابد که منجر به کرنش های حجمی مثبت در لایه خاک (بسط منافذ) می شود. مکش منافذ با در نظر گرفتن تبخیر افزایش می یابد که منجر به یک کرنش حجمی منفی در خاک (فشرده شدن منافذ) می شود.

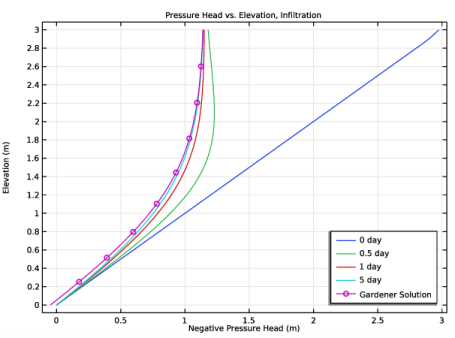

شکل 3: هد فشار در مقابل ارتفاع برای رویداد بارندگی.

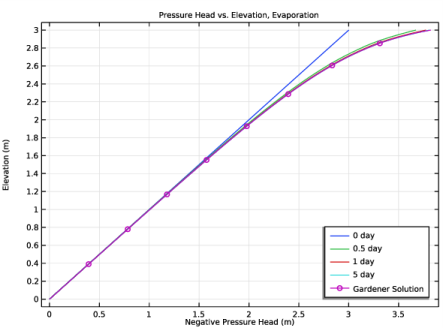

شکل 4: هد فشار در مقابل ارتفاع برای رویداد تبخیر.

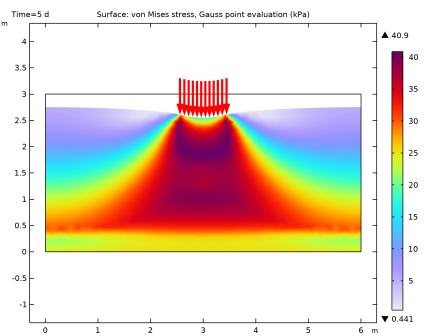

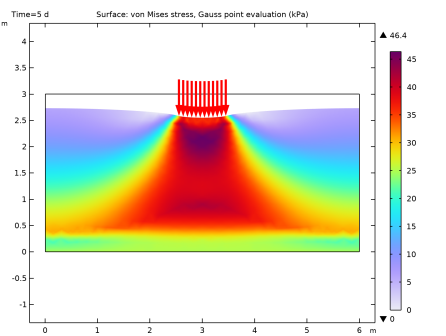

شکل 5: تنش فون میزس ناشی از فشار پایه.
شکل 6: استرس فون میزس ناشی از فشار پایه پس از پنج روز بارندگی.
شکل 7: تنش فون میزس ناشی از فشار پایه پس از پنج روز تبخیر.

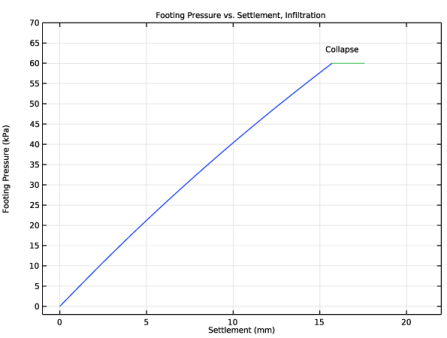

شکل 8: فشار پای در مقابل نشست پس از پنج روز بارندگی.

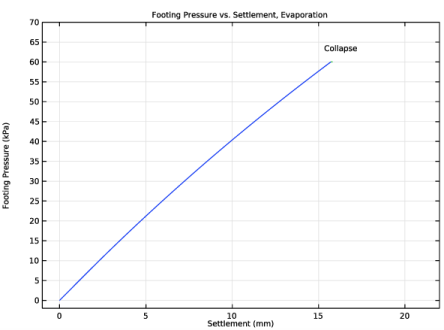

شکل 9: فشار پای در مقابل نشست پس از پنج روز تبخیر.

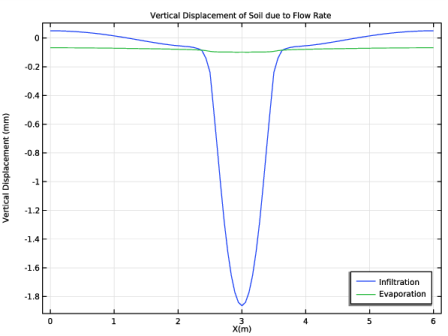

شکل 10: جابجایی عمودی لایه بالایی خاک در اثر بارندگی و تبخیر.

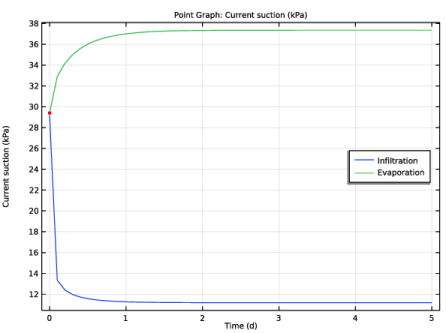

شکل 11: تغییر در مکش منافذ در اثر بارندگی و تبخیر.
نکاتی درباره پیاده سازی COMSOL
تنظیم مدل نشان دهنده یک جفت فیزیک یک طرفه است که در آن تغییرات فشار منفذی بر تغییر شکل خاک تأثیر می گذارد، اما تغییرات در تغییر شکل هیچ تأثیری بر فشار منفذی ندارد.
خانواده مدل‌های خاک رس بادامک، مانند مدل‌های MCC یا BBMx، هیچ گونه سختی را در تنش صفر تعریف نمی‌کنند. برای جلوگیری از ناپایداری های عددی، یک تنش متوسط اولیه برابر با فشار مرجع در کرنش صفر تجویز کنید.
ارجاع
1. AA Abed و PA Vermeer، “شبیه سازی عددی رفتار خاک غیراشباع،” International Journal of Computer Applications in Technology , vol. 34، شماره 1، 2009.
مسیر کتابخانه برنامه: ژئومکانیک_ماژول/خاک/تحلیل_تحلیلی_گذرا
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard روی  2D کلیک کنید . |
2 | در درخت Select Physics ، Fluid Flow>Porous Media and Subsurface Flow>Richards’ Equation (dl) را انتخاب کنید . |
3 | کلیک راست کرده و Add Physics را انتخاب کنید . |
4 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
5 | کلیک راست کرده و Add Physics را انتخاب کنید . |
6 |  روی مطالعه کلیک کنید . |
7 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
8 |  روی Done کلیک کنید . |
هندسه 1
پارامترهای مدل در فایل متنی ضمیمه شده موجود است.
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل مراجعه کنید و روی فایل solve_analysis_transient_parameters.txt دوبار کلیک کنید . |
فشار پا
1 | در نوار ابزار صفحه اصلی ، روی  Functions کلیک کنید و Global>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای درون یابی ، فشار پا را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Definition را پیدا کنید . در قسمت متن نام تابع ، F_P را تایپ کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
0 | 0 |
1 | 60 |
5 | قسمت Units را پیدا کنید . در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | 1 |
6 | در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
F_P | کیلو پاسکال |
تعاریف
متغیرهای 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Definitions را گسترش دهید . |
2 | روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
متغیرهای مدل در فایل متنی پیوست شده موجود هستند.
3 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
4 |  روی Load from File کلیک کنید . |
5 | پوشه Application Libraries مدل را مرور کنید و روی فایل solve_analysis_transient_variables.txt دوبار کلیک کنید . |
نیمی از هندسه را با استفاده از تقارن ایجاد کنید.
هندسه 1
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 3 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 3 را تایپ کنید . |
یک پاره خط برای نشان دادن پایه اضافه کنید.
بخش خط 1 (ls1)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش Starting Point را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن x ، 2.5 را تایپ کنید . |
5 | در قسمت متن y ، 3 را تایپ کنید . |
6 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
7 | در قسمت متن x ، 3 را تایپ کنید . |
8 | در قسمت متن y ، 3 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
مواد
یک ماده متخلخل اضافه کنید که حاوی اطلاعاتی در مورد خواص ماتریس سیال و متخلخل به همراه خواص ساختاری باشد.
مواد متخلخل 1 (pmat1)
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و More Materials>Porous Material را انتخاب کنید .
به تنظیم فیزیک ادامه دهید. پس از آن، نرم افزار به طور خودکار تشخیص می دهد که کدام خواص مواد مورد نیاز است.
معادله ریچاردز (DL)
محیط متخلخل غیراشباع 1
1 | در پنجره تنظیمات برای محیط متخلخل غیر اشباع ، بخش متخلخل را پیدا کنید . |
2 | از لیست مدل Storage ، User defined را انتخاب کنید . |
ماتریس متخلخل 1
1 | در پنجره Model Builder ، روی Porous Matrix 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ماتریس متخلخل ، بخش Retention Model را پیدا کنید . |
3 | از لیست مدل Retention ، User defined را انتخاب کنید . در قسمت متن S e ، Se را تایپ کنید . |
4 | در قسمت متن θ l ، S_res*phi0+Se*(phi0-S_res*phi0) را تایپ کنید . |
5 | در قسمت متن C m ، Cm را تایپ کنید . |
6 | در قسمت متن κ r ، k_rel را تایپ کنید . |
7 | در قسمت متن θ r ، S_res*phi0 را تایپ کنید . |
مقادیر اولیه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Richards’ Equation (dl) روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | روی دکمه Hydraulic head کلیک کنید . |
سر هیدرولیک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Hydraulic Head را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | فقط مرز 5 را انتخاب کنید. |
نفوذ
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و بارش را انتخاب کنید . |
2 | در پنجره تنظیمات برای بارش ، Infiltration را در قسمت متن برچسب تایپ کنید . |
3 | فقط مرزهای 3 و 4 را انتخاب کنید. |
4 | بخش بارش را پیدا کنید . در قسمت متنی P 0 ، U_in را تایپ کنید . |
تبخیر
1 | روی Infiltration کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات بارش ، تبخیر را در قسمت نوشتار برچسب تایپ کنید . |
3 | بخش بارش را پیدا کنید . در قسمت متنی P 0 ، -U_out را تایپ کنید . |
راه اندازی رابط Solid Mechanics را ادامه دهید .
مکانیک جامدات (جامدات)
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک کنید .
مدل پایه بارسلونا توسعه یافته (BBMx)
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و مواد خاک الاستوپلاستیک را انتخاب کنید . |
2 | در پنجره تنظیمات مواد خاک الاستوپلاستیک ، Extended Barcelona Basic Model (BBMx) را در قسمت نوشتاری Label تایپ کنید. |
3 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست مدل Material ، Extended Barcelona Basic را انتخاب کنید . |
4 | از لیست M ، از مواد را انتخاب کنید . |
5 | از لیست e 0 ، از مواد را انتخاب کنید . |
6 | در قسمت متنی s 0 ، InitSuction را تایپ کنید . |
7 | در قسمت متن s ، Suction را تایپ کنید . |
8 | در قسمت متن p ref ، pref را تایپ کنید . |
9 | در قسمت متن p c0 ، pc0 را تایپ کنید . |
10 | فقط دامنه 1 را انتخاب کنید. |
استرس خارجی 1
1 | در نوار ابزار فیزیک ، روی  ویژگی ها کلیک کنید و استرس خارجی را انتخاب کنید . |
2 | در پنجره تنظیمات برای استرس خارجی ، بخش استرس خارجی را پیدا کنید . |
3 | از لیست ورودی استرس ، فشار منافذ را انتخاب کنید . |
4 | در قسمت متنی p A ، PorePressure را تایپ کنید . |
5 | در قسمت متن p ref عدد 0 را تایپ کنید . |
6 | از لیست α B ، User defined را انتخاب کنید . در فیلد متن مرتبط، 1 را تایپ کنید . |
به گره متریال بروید و خواص مواد مورد نیاز را تعیین کنید.
مواد
مواد متخلخل 1 (pmat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Porous Material 1 (pmat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد متخلخل ، بخش Porosity را پیدا کنید . |
3 | در قسمت متن ε p ، phi0 را تایپ کنید . |
4 | قسمت خصوصیات همگن را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
پارامتر هموارسازی پتانسیل پلاستیک | bB | bb | 1 | بارسلونا پایه |
تراکم | rho | سلامتی | کیلوگرم بر متر مکعب | پایه ای |
شاخص فشرده سازی در حالت اشباع | lambdaComp0 | لامبدا | 1 | بارسلونا پایه |
نسبت پواسون | نه | نه | 1 | مدول یانگ و نسبت پواسون |
پارامتر وزن | wB | وب | 1 | بارسلونا پایه |
مقدار بازده اولیه برای مکش | sy0 | و | پا | بارسلونا پایه |
شیب خط حالت بحرانی | م | MB | 1 | بارسلونا پایه |
شاخص تراکم برای تغییرات مکش | lambdaCompss | lambda_s | 1 | بارسلونا پایه |
شاخص تورم برای تغییرات در مکش | kappa تورم | kappa_s | 1 | بارسلونا پایه |
پارامتر سختی خاک | MB | MB | پا | بارسلونا پایه |
نسبت کشش به مکش | کیلوبایت | کیلوبایت | 1 | بارسلونا پایه |
شاخص تورم | kappa تورم | کاپا | 1 | بارسلونا پایه |
نسبت خالی اولیه | evoid0 | e0 | 1 | بارسلونا پایه |
نفوذپذیری | kappa_big ; kappaii = kappa_iso، kappaij = 0 | ک | متر مربع | پایه ای |
5 | قسمت Phase-Specific Properties را پیدا کنید .  روی Add Required Phase Nodes کلیک کنید . |
مایع 1 (pmat1.fluid1)
1 | در پنجره Model Builder ، روی Fluid 1 (pmat1.fluid1) کلیک کنید . |
2 | در پنجره تنظیمات برای Fluid ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
تراکم | rho | rhow | کیلوگرم بر متر مکعب | پایه ای |
ویسکوزیته دینامیکی | که در | که در | پس | پایه ای |
تخلخل | اپسیلون | phi0 | 1 | مدل متخلخل |
مکانیک جامدات (جامدات)
جاذبه 1
در نوار ابزار Physics ، روی Global کلیک کنید و Gravity را انتخاب کنید .
Global کلیک کنید و Gravity را انتخاب کنید .محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
غلتک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Roller را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | فقط مرز 5 را انتخاب کنید. |
بار مرزی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Boundary Load را انتخاب کنید . |
2 | فقط مرز 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای بار مرزی ، بخش Force را پیدا کنید . |
4 | بردار F A را به صورت مشخص کنید |
0 | ایکس |
-F_P(به) | y |
مش 1
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Triangular کلیک کنید . |
2 | در پنجره تنظیمات برای Free Triangular ، روی  Build All کلیک کنید . |
مطالعه: فشار پا
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study: Footing Pressure را در قسمت نوشتار Label تایپ کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در قسمت Study: Footing Pressure روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Richards’ Equation (dl)>Infiltration و Component 1 (comp1)>Richards’ Equation (dl)>Evaporation را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | برای گسترش بخش Study Extensions کلیک کنید . کادر بررسی جارو کمکی را انتخاب کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
به (پارامتر) | محدوده (0,0.005,1) |
9 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
10 |  روی Add Predefined Plot کلیک کنید . |
طرح از پیش تعریف شده را اضافه کنید
1 | به پنجره Add Predefined Plot بروید . |
2 | در درخت، مطالعه: فشار پایه/محلول 1 (sol1)> مکانیک جامد> کرنش پلاستیک حجمی (جامد) ، مطالعه: فشار پایه / محلول 1 (sol1)> مکانیک جامد > کسر حجمی فضای خالی فعلی (جامد) و مطالعه را انتخاب کنید. : فشار پا /محلول 1 (sol1)> مکانیک جامدات> بارهای اعمال شده (جامد) . |
3 | روی Add Plot در نوار ابزار پنجره کلیک کنید . |
4 | در نوار ابزار صفحه اصلی ، روی  Add Predefined Plot کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
4 | کلیک راست کرده و Add Study را انتخاب کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه: نفوذ
1 | در پنجره تنظیمات برای مطالعه ، Study: Infiltration را در قسمت نوشتار Label تایپ کنید . |
2 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
مرحله 1: وابسته به زمان
1 | در پنجره Model Builder ، در قسمت Study: Infiltration، روی Step 1: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | از لیست واحد زمان ، d را انتخاب کنید . |
4 | در قسمت متن زمان خروجی ، range(0,0.1,5) را تایپ کنید . |
5 | از لیست Tolerance ، User controlled را انتخاب کنید . |
6 | در قسمت متنی Relative tolerance ، 0.0001 را تایپ کنید . |
7 | قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید . |
8 | در درخت، Component 1 (comp1)>Richards’ Equation (dl)> Evaporation را انتخاب کنید . |
9 | کلیک راست کرده و Disable را انتخاب کنید . |
10 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر اولیه متغیرهای حل شده برای زیربخش را بیابید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
11 | از لیست روش ، راه حل را انتخاب کنید . |
12 | از لیست Study ، Study: Footing Pressure، Stationary را انتخاب کنید . |
13 | از لیست مقدار پارامتر (para) ، Last را انتخاب کنید . |
راه حل 2 (sol2)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 2 (sol2) را گسترش دهید . |
3 | در پنجره Model Builder ، گره Study: Infiltration>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1 را گسترش دهید ، سپس روی Fully Coupled 1 کلیک کنید . |
4 | در پنجره Settings for Fully Coupled ، برای گسترش بخش Method and Termination کلیک کنید . |
5 | از لیست روش غیر خطی ، خودکار (نیوتن) را انتخاب کنید . |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
4 | کلیک راست کرده و Add Study را انتخاب کنید . |
5 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه: تبخیر
1 | در پنجره تنظیمات برای مطالعه ، Study: Evaporation را در قسمت نوشتار Label تایپ کنید . |
2 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
مرحله 1: وابسته به زمان
1 | در پنجره Model Builder ، در قسمت Study: Evaporation، روی Step 1: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | از لیست واحد زمان ، d را انتخاب کنید . |
4 | در قسمت متن زمان خروجی ، range(0,0.1,5) را تایپ کنید . |
5 | از لیست Tolerance ، User controlled را انتخاب کنید . |
6 | در قسمت متنی Relative tolerance ، 0.0001 را تایپ کنید . |
7 | قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید . |
8 | در درخت، Component 1 (comp1)>Richards’ Equation (dl)>Infiltration را انتخاب کنید . |
9 | کلیک راست کرده و Disable را انتخاب کنید . |
10 | قسمت Values of Dependent Variables را پیدا کنید . مقادیر اولیه متغیرهای حل شده برای زیربخش را بیابید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
11 | از لیست روش ، راه حل را انتخاب کنید . |
12 | از لیست Study ، Study: Footing Pressure، Stationary را انتخاب کنید . |
13 | از لیست مقدار پارامتر (para) ، Last را انتخاب کنید . |
راه حل 3 (sol3)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 3 (sol3) را گسترش دهید . |
3 | در پنجره Model Builder ، گره Study: Evaporation>Solver Configurations>Solution 3 (sol3)>Time-Dependent Solver 1 را گسترش دهید ، سپس روی Fully Coupled 1 کلیک کنید . |
4 | در پنجره Settings for Fully Coupled ، قسمت Method and Termination را پیدا کنید . |
5 | از لیست روش غیر خطی ، خودکار (نیوتن) را انتخاب کنید . |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
آینه 2 بعدی 1
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Mirror 2D را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 2D ، بخش Axis Data را پیدا کنید . |
3 | در ردیف 1 ، X را روی 3 تنظیم کنید . |
4 | در ردیف 2 ، X را روی 3 تنظیم کنید . |
5 | برای گسترش بخش Advanced کلیک کنید . تیک Remove element on the Symmetry axis را انتخاب کنید . |
آینه 2 بعدی 2
1 | روی Mirror 2D 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 2D ، بخش Data را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: نفوذ/راه حل 2 (sol2) را انتخاب کنید . |
آینه 2 بعدی 3
1 | روی Mirror 2D 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror 2D ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه: تبخیر/محلول 3 (sol3) را انتخاب کنید . |
درجه اشباع، نفوذ
1 | در پنجره Model Builder ، در قسمت Results روی Flownet (dl) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح دوبعدی ، Degree of Saturation، Infiltration را در قسمت نوشتار Label تایپ کنید. |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، Degree of Saturation را تایپ کنید . |
6 | در پنجره Model Builder ، گره Degree of Saturation، Infiltration را گسترش دهید . |
Contour 1, Streamline 1
1 | در پنجره Model Builder ، در بخش Results>Degree of Saturation، Infiltration ، روی Ctrl کلیک کنید تا Contour 1 و Streamline 1 را انتخاب کنید . |
2 | کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Degree of Saturation، Infiltration کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | از لیست زمان (d) 0 را انتخاب کنید . |
5 | روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Richards’ Equation>Retention model>dl.Se – Effective saturation را انتخاب کنید . |
سطح 2
1 | روی Surface 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، از والدین را انتخاب کنید . |
4 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
ترجمه 1
1 | روی Surface 2 کلیک راست کرده و Translation را انتخاب کنید . |
2 | در پنجره تنظیمات ترجمه ، بخش ترجمه را پیدا کنید . |
3 | در قسمت متن x ، 7 را تایپ کنید . |
4 | در نوار ابزار Degree of Saturation، Infiltration ، روی  Plot کلیک کنید . |
درجه اشباع، نفوذ
در پنجره Model Builder ، در قسمت Results روی Degree of Saturation, Infiltration کلیک کنید .
حاشیه نویسی جدول 1
1 | در نوار ابزار Degree of Saturation، Infiltration ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، قسمت Coloring and Style را پیدا کنید . |
3 | تیک Show point را پاک کنید . |
4 | قسمت Data را پیدا کنید . کادر علامت گذاری LaTeX را انتخاب کنید . |
5 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
1.2 | -0.7 | قبل از بارندگی |
8.5 | -0.7 | پس از 5 روز \newline $\qquad$ بارندگی |
درجه اشباع، نفوذ
1 | در پنجره Model Builder ، روی Degree of Saturation, Infiltration کلیک کنید . |
2 | در پنجره Settings for 2D Plot Group ، قسمت Plot Settings را پیدا کنید . |
3 | از لیست View ، View 2D 3 را انتخاب کنید . |
4 | در نوار ابزار Degree of Saturation، Infiltration ، روی  Plot کلیک کنید . |
درجه اشباع، تبخیر
1 | روی Degree of Saturation، Infiltration کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | Degree of Saturation، Infiltration 1 را در زیر Degree of Saturation، Infiltration بکشید و رها کنید . |
3 | در پنجره تنظیمات برای گروه طرح دوبعدی ، Degree of Saturation، Evaporation را در قسمت نوشتار Label تایپ کنید. |
4 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Degree of Saturation، Evaporation را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
4 | در نوار ابزار Degree of Saturation، Evaporation ، روی  Plot کلیک کنید . |
حاشیه نویسی جدول 1
1 | در پنجره Model Builder ، روی Table Annotation 1 کلیک کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
1.2 | -0.7 | قبل از تبخیر |
8.5 | -0.7 | بعد از 5 روز تبخیر \newline $\;\;$ |
4 | در نوار ابزار Degree of Saturation، Evaporation ، روی  Plot کلیک کنید . |
سر فشار
1 | در پنجره Model Builder ، در قسمت Results روی Pressure (dl) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح دوبعدی ، فشار سر را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست View ، View 2D 3 را انتخاب کنید . |
ساده 1
1 | در پنجره Model Builder ، گره Pressure Head را گسترش دهید . |
2 | روی Results>Pressure Head>Streamline 1 کلیک راست کرده و Delete را انتخاب کنید . |
سطح
1 | در پنجره Model Builder ، در قسمت Results>Pressure Head روی Surface کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، dl.Hp را تایپ کنید . |
سطح 2
1 | روی Surface کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Surface را انتخاب کنید . |
ترجمه 1
1 | روی Surface 2 کلیک راست کرده و Translation را انتخاب کنید . |
2 | در پنجره تنظیمات ترجمه ، بخش ترجمه را پیدا کنید . |
3 | در قسمت متن x ، 7 را تایپ کنید . |
4 | در نوار ابزار Pressure Head ، روی  Plot کلیک کنید . |
سر فشار
در پنجره Model Builder ، در قسمت Results روی Pressure Head کلیک کنید .
حاشیه نویسی جدول 1
1 | در نوار ابزار Pressure Head ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
5 | قسمت Data را پیدا کنید . کادر علامت گذاری LaTeX را انتخاب کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
1.8 | -0.7 | بعد از بارندگی |
8.5 | -0.7 | پس از تبخیر |
استرس، فشار پا
1 | در پنجره Model Builder ، در قسمت Results روی Stress (solid) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح دوبعدی ، Stress, Footing Pressure را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 1 را انتخاب کنید . |
4 | قسمت Color Legend را پیدا کنید . چک باکس نمایش مقادیر حداکثر و حداقل را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Stress, Footing Pressure را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، kPa را انتخاب کنید . |
4 | برای گسترش بخش کیفیت کلیک کنید . از لیست آستانه صاف کردن ، هیچکدام را انتخاب کنید . |
پیکان خط 1
1 | در پنجره Model Builder ، روی Stress، Footing Pressure کلیک راست کرده و Arrow Line را انتخاب کنید . |
2 | در پنجره تنظیمات برای خط پیکان ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Load>solid.F_Ax,solid.F_Ay – Load (قاب فضایی ) را انتخاب کنید . |
3 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست پایه پیکان ، Head را انتخاب کنید . |
5 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
6 | تیک Color را پاک کنید . |
7 | کادر بررسی ضریب مقیاس پیکان را پاک کنید . |
8 | کادر انتخاب Color and data range را پاک کنید . |
تغییر شکل 1
روی Arrow Line 1 کلیک راست کرده و Deformation را انتخاب کنید .
استرس، فشار پا
1 | در پنجره Settings for 2D Plot Group ، قسمت Plot Settings را پیدا کنید . |
2 | از لیست View ، View 2D 4 را انتخاب کنید . |
3 | در نوار ابزار استرس، فشار پا ، روی  Plot کلیک کنید . |
استرس، نفوذ
1 | روی Stress, Footing Pressure کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | کشیدن و رها کردن استرس، فشار پا 1 زیر استرس، فشار پا . |
3 | در پنجره Settings for 2D Plot Group ، Stress, Infiltration را در قسمت نوشتار Label تایپ کنید . |
4 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
5 | در نوار ابزار استرس، نفوذ ، روی  Plot کلیک کنید . |
استرس، تبخیر
1 | روی Stress، Infiltration کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | کشیدن و رها کردن استرس، نفوذ 1 در زیر استرس، نفوذ . |
3 | در پنجره Settings for 2D Plot Group ، Stress, Evaporation را در قسمت نوشتار Label تایپ کنید . |
4 | قسمت Data را پیدا کنید . از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
5 | در نوار ابزار استرس، تبخیر ، روی  Plot کلیک کنید . |
کرنش پلاستیک حجمی (جامد)
1 | در پنجره Model Builder ، روی Volumetric Plastic Strain (solid) کلیک کنید . |
2 | در پنجره Settings for 2D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست View ، View 2D 3 را انتخاب کنید . |
سطح 2
1 | در پنجره Model Builder ، گره Volumetric Plastic Strain (solid) را گسترش دهید . |
2 | روی Results>Volumetric Plastic Strain (solid)>Surface 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
3 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
4 | از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
5 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
6 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
ترجمه 1
1 | روی Surface 2 کلیک راست کرده و Translation را انتخاب کنید . |
2 | در پنجره تنظیمات ترجمه ، بخش ترجمه را پیدا کنید . |
3 | در قسمت متن x ، 7 را تایپ کنید . |
کرنش پلاستیک حجمی (جامد)
1 | در پنجره Model Builder ، در بخش Results روی Volumetric Plastic Strain (solid) کلیک کنید . |
2 | در نوار ابزار Volumetric Plastic Strain (solid) روی  Plot کلیک کنید . |
حاشیه نویسی جدول 1
1 | در نوار ابزار Volumetric Plastic Strain (solid) روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
5 | قسمت Data را پیدا کنید . کادر علامت گذاری LaTeX را انتخاب کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
1.8 | -0.7 | بعد از بارندگی |
8.5 | -0.7 | پس از تبخیر |
کسر حجم خالی فعلی (جامد)
1 | در پنجره Model Builder ، در بخش Results روی Current Void Volume Fraction (جامد) کلیک کنید . |
2 | در پنجره Settings for 2D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست View ، View 2D 3 را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Current Void Volume Fraction (solid) را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text solid.evoid را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Traffic>Traffic در درخت را انتخاب کنید. |
6 | روی OK کلیک کنید . |
سطح 2
1 | روی Results>Current Void Volume Fraction (solid)> Surface 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
ترجمه 1
1 | روی Surface 2 کلیک راست کرده و Translation را انتخاب کنید . |
2 | در پنجره تنظیمات ترجمه ، بخش ترجمه را پیدا کنید . |
3 | در قسمت متن x ، 7 را تایپ کنید . |
4 | در نوار ابزار Current Void Volume Fraction (جامد) ، روی  Plot کلیک کنید . |
کسر حجم خالی فعلی (جامد)
1 | در پنجره Model Builder ، در بخش Results روی Current Void Volume Fraction (جامد) کلیک کنید . |
2 |  روی Plot کلیک کنید . |
حاشیه نویسی جدول 1
1 | در نوار ابزار Current Void Volume Fraction (جامد) ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
5 | قسمت Data را پیدا کنید . کادر علامت گذاری LaTeX را انتخاب کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
1.8 | -0.7 | بعد از بارندگی |
8.5 | -0.7 | پس از تبخیر |
تغییرات مکش
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | بکشید و زیر کسر حجم خالی فعلی (جامد) رها کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Suction Changes را در قسمت متن برچسب تایپ کنید . |
4 | قسمت Data را پیدا کنید . از لیست مجموعه داده ها ، مطالعه: نفوذ/راه حل 2 (sol2) را انتخاب کنید . |
5 | قسمت Legend را پیدا کنید . از لیست موقعیت ، سمت راست میانی را انتخاب کنید . |
نمودار نقطه 1
1 | روی Suction Changes کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 5 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت متن Expression ، Suction را تایپ کنید . |
5 | از لیست واحد ، kPa را انتخاب کنید . |
6 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
7 | از فهرست Legends ، Manual را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
نفوذ |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه: تبخیر/محلول 3 (sol3) را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تبخیر |
حاشیه نویسی 1
1 | در پنجره Model Builder ، روی Suction Changes کلیک راست کرده و Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش موقعیت را بیابید . |
3 | در قسمت متن Y ، 29.4 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، قرمز را انتخاب کنید . |
5 | در نوار ابزار Suction Changes ، روی  Plot کلیک کنید . |
تغییر حجمی به دلیل تغییرات مکش
1 | روی Suction Changes کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | تغییر مکش 1 را در زیر ساکشن تغییرات بکشید و رها کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، تغییر حجمی به دلیل تغییرات مکش را در قسمت نوشتار برچسب تایپ کنید . |
نمودار نقطه 1
1 | در پنجره Model Builder ، گره Volumetric Change of Suction Changes را گسترش دهید ، سپس روی Point Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text solid.epsm1.evols را تایپ کنید . |
نمودار نقطه 2
1 | در پنجره Model Builder ، روی Point Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text solid.epsm1.evols را تایپ کنید . |
حاشیه نویسی 1
1 | در پنجره Model Builder ، روی Annotation 1 کلیک کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش موقعیت را بیابید . |
3 | در قسمت متن Y عدد 0 را تایپ کنید . |
4 | در نوار ابزار تغییر حجمی به دلیل تغییرات مکش ، روی  Plot کلیک کنید . |
فشار پای در مقابل نشست، نفوذ
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | کشیدن و رها کردن زیر تغییر حجمی به دلیل تغییرات مکش . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار پا در مقابل نشست، نفوذ را در قسمت نوشتار برچسب تایپ کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Settlement (mm) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد نوشتاری مرتبط، Footing Pressure (kPa) را تایپ کنید . |
8 | قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید . |
9 | در قسمت حداکثر متن x ، 22 را تایپ کنید . |
10 | در قسمت حداقل y متن، -2 را تایپ کنید . |
11 | در قسمت متن حداکثر y ، 70 را تایپ کنید . |
12 | قسمت Legend را پیدا کنید . تیک Show legends را پاک کنید . |
نمودار نقطه 1
1 | روی Footing Pressure vs. Settlement, Infiltration کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 5 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت Expression text F_P(para) را تایپ کنید . |
5 | از لیست واحد ، kPa را انتخاب کنید . |
6 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
7 | در قسمت Expression text، abs(v-withsol(‘sol1’,v,setval(para,0))) را تایپ کنید . |
8 | از لیست واحد ، mm را انتخاب کنید . |
9 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست Width ، 1 را انتخاب کنید . |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: نفوذ/راه حل 2 (sol2) را انتخاب کنید . |
حاشیه نویسی 1
1 | در پنجره Model Builder ، روی Footing Pressure vs. Settlement, Infiltration کلیک راست کرده و Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش حاشیه نویسی را پیدا کنید . |
3 | در قسمت Text ، Collapse را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت متن X ، 15 را تایپ کنید . |
5 | در قسمت متن Y ، 65 را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
7 | در نوار ابزار Footing Pressure vs. Settlement, Infiltration ، روی  Plot کلیک کنید . |
فشار پای در مقابل نشست، تبخیر
1 | روی Footing Pressure vs. Settlement, Infiltration کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | فشار پا در مقابل نشست، نفوذ 1 را در زیر فشار پا در مقابل نشست ، نفوذ رها کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار پا در مقابل نشست، تبخیر را در قسمت نوشتار برچسب تایپ کنید . |
نمودار نقطه 2
1 | در پنجره Model Builder ، گره Footing Pressure vs. Settlement, Evaporation را گسترش دهید ، سپس روی Point Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه: تبخیر/محلول 3 (sol3) را انتخاب کنید . |
4 | در نوار ابزار Footing Pressure vs. Settlement, Evaporation ، روی  Plot کلیک کنید . |
Cut Line 2D 1
1 | در نوار ابزار نتایج ، بر روی  Cut Line 2D کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، قسمت Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 2 را انتخاب کنید . |
4 | قسمت Line Data را پیدا کنید . در ردیف 2 ، x را روی 6 قرار دهید . |
5 | در ردیف 1 ، y را روی 3 قرار دهید . |
6 | در ردیف 2 ، y را روی 3 تنظیم کنید . |
Cut Line 2D 2
1 | بر روی Cut Line 2D 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، قسمت Data را پیدا کنید . |
3 | از لیست Dataset ، Mirror 2D 3 را انتخاب کنید . |
جابجایی عمودی خاک به دلیل دبی جریان
1 | در نوار ابزار نتایج ، روی  1D Plot Group کلیک کنید . |
2 | بکشید و پایین بیاورید فشار پا در مقابل نشست، تبخیر . |
3 | در پنجره تنظیمات برای گروه قطعه 1 بعدی ، جابجایی عمودی خاک به دلیل نرخ جریان را در قسمت نوشتاری برچسب تایپ کنید . |
4 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line 2D 1 را انتخاب کنید . |
5 | از لیست انتخاب زمان ، آخرین را انتخاب کنید . |
6 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
7 | قسمت Plot Settings را پیدا کنید . |
8 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، X(m) را تایپ کنید . |
9 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، جابجایی عمودی (mm) را تایپ کنید . |
10 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
نمودار خطی 1
1 | روی گزینه Vertical Displacement of Soil به دلیل نرخ جریان کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، v-withsol(‘sol1’,v,setval(para,1)) را تایپ کنید . |
4 | از لیست واحد ، mm را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت متن Expression ، cln1x را تایپ کنید . |
7 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
8 | از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
نفوذ |
نمودار خط 2
1 | روی Line Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش داده را پیدا کنید . |
3 | از لیست Dataset ، Cut Line 2D 2 را انتخاب کنید . |
4 | از لیست انتخاب زمان ، آخرین را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تبخیر |
6 | در نوار ابزار جابجایی عمودی خاک به دلیل نرخ جریان ، روی  Plot کلیک کنید . |
فشار سر در مقابل ارتفاع، نفوذ
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | کشیدن و رها کردن زیر جابجایی عمودی خاک به دلیل نرخ جریان . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار Head vs. Elevation، Infiltration را در قسمت نوشتار Label تایپ کنید. |
4 | قسمت Data را پیدا کنید . از لیست مجموعه داده ها ، مطالعه: نفوذ/راه حل 2 (sol2) را انتخاب کنید . |
5 | از لیست انتخاب زمان ، از لیست را انتخاب کنید . |
6 | در لیست Times (d) ، 0 ، 0.5 ، 1 و 5 را انتخاب کنید . |
7 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
8 | قسمت Plot Settings را پیدا کنید . |
9 | چک باکس x-axis label را انتخاب کنید . در فیلد نوشتاری مرتبط، هد فشار منفی (m) را تایپ کنید . |
10 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Elevation (m) را تایپ کنید . |
11 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
نمودار خطی 1
1 | روی Pressure Head vs. Elevation, Infiltration کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
4 | فقط مرز 1 را انتخاب کنید. |
5 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، Y را تایپ کنید . |
6 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
7 | در قسمت متن Expression ، -dl.Hp را تایپ کنید . |
8 | در نوار ابزار فشار در مقابل ارتفاع، نفوذ ، روی  Plot کلیک کنید . |
9 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
10 | از لیست Legends ، ارزیابی شده را انتخاب کنید . |
11 | در قسمت متن Legend ، eval(t, day) day را تایپ کنید . |
نمودار خط 2
1 | در پنجره Model Builder ، روی Pressure Head vs. Elevation, Infiltration کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: نفوذ/راه حل 2 (sol2) را انتخاب کنید . |
4 | از لیست انتخاب زمان ، آخرین را انتخاب کنید . |
5 | فقط مرز 1 را انتخاب کنید. |
6 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، Y را تایپ کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
8 | در قسمت متن Expression ، -Hp_in را تایپ کنید . |
9 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
10 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
11 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
12 | از فهرست Legends ، Manual را انتخاب کنید . |
13 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
راه حل باغبان |
14 | در نوار ابزار فشار در مقابل ارتفاع، نفوذ ، روی  Plot کلیک کنید . |
فشار سر در مقابل ارتفاع، نفوذ
1 | در پنجره Model Builder ، روی Pressure Head vs. Elevation, Infiltration کلیک کنید . |
2 |  روی Plot کلیک کنید . |
هد فشار در مقابل ارتفاع، تبخیر
1 | روی Pressure Head vs. Elevation, Infiltration کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | هد فشار در مقابل ارتفاع، نفوذ 1 را در زیر فشار هد در مقابل ارتفاع، نفوذ رها کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار سر در مقابل ارتفاع، تبخیر را در قسمت نوشتار برچسب تایپ کنید . |
4 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: تبخیر/محلول 3 (sol3) را انتخاب کنید . |
نمودار خط 2
1 | در پنجره Model Builder ، گره Pressure Head vs. Elevation, Evaporation را گسترش دهید ، سپس روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه: تبخیر/محلول 3 (sol3) را انتخاب کنید . |
4 | قسمت x-Axis Data را پیدا کنید . در قسمت متن Expression ، -Hp_out را تایپ کنید . |
5 | در نوار ابزار فشار در مقابل ارتفاع، تبخیر ، روی  Plot کلیک کنید . |
