ورودی جادوگر مدل مدار معادل باتری می تواند برای تعریف یک مدل باتری بر اساس تعداد دلخواه از عناصر مدار الکتریکی استفاده شود. مدل‌هایی که با مدار معادل باتری ایجاد می‌شوند معمولاً می‌توانند برای نظارت بر وضعیت شارژ و پاسخ ولتاژ باتری در طول یک چرخه بار استفاده شوند.
هنگام انتخاب مدار معادل باتری در مدل Wizard، این یک رابط مدار الکتریکی به مدل اضافه می کند، از جمله تعدادی از عناصر مدار از پیش تعریف شده که برای تعریف ولتاژ مدار باز، جریان بار و مقاومت داخلی استفاده می شوند. عناصر مدار اضافی مانند مقاومت، خازن و سلف ممکن است توسط کاربر اضافه شود.
همچنین به رابط مدار الکتریکی مراجعه کنید .

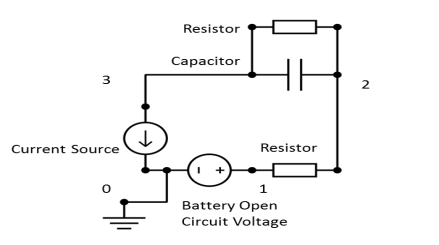

شکل 3-2: عناصر مدار و شماره گره مربوطه در رابط مدار الکتریکی که توسط ورودی مدار معادل باتری در مدل جادوگر اضافه شده است.
 | یک مدل مدار معادل برای یک باتری نیکل-هیدرید فلز : مسیر کتابخانه برنامه Battery_Design_Module/Batteries,_General/nimh_equivalent_circuit_battery |
