وارد کردن هندسه

هندسه رینگ چرخ برای این آموزش در قالب Parasolid ذخیره شده است. مطمئن شوید که از هسته هندسی ماژول CAD Import استفاده شده است.

در پنجره Model Builder، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید.

در پنجره تنظیمات هندسه، از لیست نمایش هندسه، هسته CAD را انتخاب کنید.

در نوار ابزار Home روی Import کلیک کنید

در پنجره تنظیمات برای واردات، روی دکمه Browse کلیک کنید.

در دایرکتوری نصب COMSOL خود به پوشه applications/ CAD_Import_Module / Tutorial_Examples بروید و روی فایل wheel_rim.x_b دوبار کلیک کنید .

روی Import کلیک کنید.

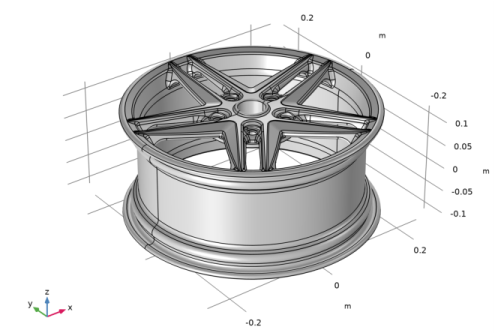

به محض اینکه وارد کردن انجام شد، هندسه در پنجره گرافیک ظاهر می شود.
