کتابخانه اپلیکیشن Acoustics Module دارای آموزش های دیگری و همچنین مدل های پیشرفته صنعتی و تایید است. توضیحات کوتاه و مثال هایی در زیر برای مقطعی از این مدل ها آورده شده است. برای یادگیری نحوه دسترسی به این فایل‌های مدل از COMSOL Multiphysics، به پنجره Application Libraries بروید.
حالت های ویژه در صدا خفه کن
در این مدل حالت های انتشار در محفظه صدا خفه کن خودرو محاسبه می شود. هندسه یک مقطع از محفظه است که در مثال صدا خفه کن جذبی در این راهنما توضیح داده شده است.
هدف این مدل بررسی شکل حالت‌های انتشار و یافتن فرکانس‌های برش است. همانطور که در آموزش صدا خفه کن جذبی بحث شد، برخی از حالت ها به طور قابل توجهی بر میرایی صدا خفه کن در فرکانس های بالاتر از کات آف تاثیر می گذارند. در مدل Eigenmodes در صدا خفه کن، حالت هایی با فرکانس های قطع تا 1500 هرتز مورد مطالعه قرار می گیرد.

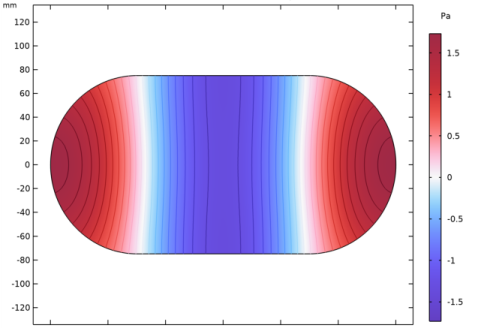

شکل 13: حالت اول انتشار کاملا متقارن محفظه صدا خفه کن (بدون آستر جاذب). نمودار قسمت واقعی فشار را نشان می دهد.
مبدل پیزوآکوستیک
مبدل پیزوالکتریک می تواند برای تبدیل جریان الکتریکی به میدان فشار صوتی یا برعکس برای تولید جریان الکتریکی از میدان صوتی استفاده شود. این دستگاه ها عموماً برای کاربردهایی که نیاز به تولید صدا در هوا و مایعات دارند مفید هستند. نمونه‌هایی از این کاربردها عبارتند از: میکروفون‌های آرایه‌ای فازی، تجهیزات اولتراسوند، محرک‌های قطرات جوهرافشان، مبدل‌های سونار، و دستگاه‌هایی برای کشف دارو، تصویربرداری زیستی، و آکوستو-بیوتراپی.
شکل 14: نمودار سطح و ارتفاع توزیع فشار ایجاد شده توسط پیزو محرک در f = 60 کیلوهرتز.
راننده بلندگو در یک محفظه تهویه شده
دسته مهمی از مدل‌های آکوستیک مبدل‌ها هستند – یعنی مبدل‌های صوتی الکترومکانیکی. مبدل‌ها مدل‌های چندفیزیکی واقعی هستند که اغلب علاوه بر آکوستیک نیاز به مکانیک ساختاری و افزودن یک رابط الکترومغناطیسی دارند. یکی از این دسته ها بلندگوها (در اینجا ارائه شده) و دیگری میکروفون های ارائه شده در زیر هستند.
این مدل از یک بلندگوی جعبه‌ای به شما امکان می‌دهد یک ولتاژ نامی محرک اعمال کنید و سطح فشار صوتی حاصل را در اتاق بیرون به عنوان تابعی از فرکانس، از جمله نمودارهای پاسخ روی محور و جهت‌گیری استخراج کنید. خواص الکترومغناطیسی درایور از مدل Loudspeaker Driver (موجود با ماژول AC/DC) تهیه شده است. این مدل از رابط تعامل آکوستیک-پوسته استفاده می کند و بنابراین به ماژول مکانیک سازه نیاز دارد. این مدل آکوستیک مدل‌سازی شده با FEM و BEM، و همچنین مکانیک جامد برای کابینت و پوسته‌ها برای راننده را ترکیب می‌کند. حالت های ساختاری بلندگو نیز تحلیل می شود.
شکل 15: توزیع فشار در 3550 هرتز.
میکروفون خازنی Brüel & Kjær 4134
نوع دیگر مبدل میکروفون است. این یک مدل از میکروفون خازنی Brüel و Kjær 4134 می باشد. پارامترهای هندسی و مواد مربوط به میکروفون است. سطح حساسیت مدل سازی شده با اندازه گیری های انجام شده بر روی یک میکروفون واقعی مقایسه می شود و تطابق خوبی را نشان می دهد. تغییر شکل غشا، فشار، سرعت و میدان الکتریکی نیز تعیین می شود. این مدل به ماژول آکوستیک، ماژول AC/DC و ماژول مکانیک سازه نیاز دارد.
شکل 16: تغییر شکل غشای میکروفون (دیافراگم) در 20 کیلوهرتز. هندسه توسط Brüel & Kjær ساخته شده است.
این مقدمه را به پایان می رساند.
