نقاط رسم بر روی سطح پارامتریک

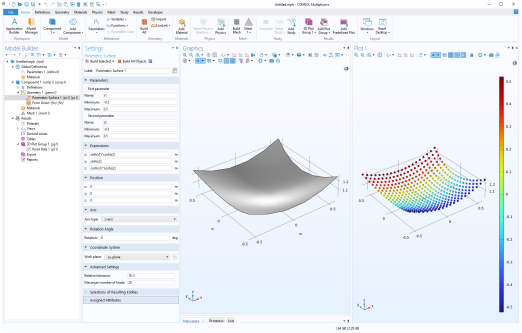

روش زیر مقادیر مختصات را برای یک سطح پارامتری نمونه برداری منظم بازیابی می کند و نقاط مربوطه را با استفاده از نمودار ای ترسیم می کند. این روش استخراج اطلاعات هندسی را از پارامترسازی زیربنایی یک سطح نشان می دهد. مثال فرض می کند که یک شیء هندسی سطح پارامتریک قبلاً ایجاد شده است.

// Sample and plot N-by-N points on a parametric surface

int N = 20;

int faceNum = 1;

// Update and get geometry information

model.component(“comp1”).geom(“geom1”).run(“fin”);

GeomSequence geom1 = model.component(“comp1”).geom(“geom1”);

GeomFeature ps1 = geom1.feature(“ps1”);

double minMaxS[] = geom1.faceParamRange(faceNum);

double minS1 = minMaxS[0];

double maxS1 = minMaxS[1];

double minS2 = minMaxS[2];

double maxS2 = minMaxS[3];

double s1List[] = new double[N];

double s2List[] = new double[N];

for (int k = 0; k < N; k++) {

s1List[k] = (double) (N-1-k)/(double) (N-1)*minS1+k/(double) (N-1)*maxS1;

s2List[k] = (double) (N-1-k)/(double) (N-1)*minS2+k/(double) (N-1)*maxS2;

}

double s12List[][] = new double[N*N][2];

for (int i = 0; i < N; i++) {

for (int j = 0; j < N; j++) {

s12List[i+N*j][0] = s1List[i];

s12List[i+N*j][1] = s2List[j];

}

double[][] XY = geom1.faceX(faceNum, s12List);

// Plot points

String pgTag = model.result().uniquetag(“pg”);

ResultFeature pg = model.result().create(pgTag, 3);

ResultFeature plot = pg.create(“pt1”, “PointData”);

double[][] p = new double[3][N*N];

double[] color = new double[N*N];

for (int i = 0; i < N*N; i++) {

p[0][i] = XY[i][0];

p[1][i] = XY[i][1];

p[2][i] = XY[i][2];

color[i] = p[1][i];

}

plot.set(“pointdata”, p)

.set(“colordata”, color)

.set(“coloring”, “colortable”)

.set(“sphereradiusscale”, 1);

plot.run();

selectNode(pg);
