میکسر پیوسته
معرفی
اختلاط مداوم در تجهیزات فرآیند برای مخلوط کردن گونه های شیمیایی در یک پاس استفاده می شود. در مقایسه با اختلاط دسته ای، این عملیات دارای این مزیت است که مراحل پر کردن و تخلیه مخزن حذف می شود، به این معنی که فرآیند می تواند بدون وقفه اجرا شود. از طرف دیگر، عیب اختلاط مداوم این است که زمانی که مواد در میکسر می گذرانند، یعنی زمان ماند، یکنواخت نیست. زمان اقامت تا حد زیادی به جزئیات ساخت میکسر و عملکرد آن بستگی دارد. پارامترهایی که بر زمان اقامت تأثیر می گذارند، به عنوان مثال، موقعیت و سرعت پروانه و نرخ تغذیه است.
تعریف مدل
در این مدل یک مخزن با یک پروانه نامتقارن مورد مطالعه قرار گرفته است. همانطور که در شکل 1 مشاهده می شود، پروانه به شفتی که از دیوار بیرون زده است متصل می شود . مخزن همچنین دارای یک ورودی و خروجی لوله‌ای است که در بالا و پایین مخزن قرار دارد. هندسه مخزن و پروانه با استفاده از قطعات کتابخانه قطعات ماژول Mixer تعریف شده است. یک مایع به طور مداوم به مخزن نزدیک بالا وارد می شود. در همان زمان مایع از طریق یک خروجی در پایین مخزن خارج می شود. پروانه با سرعت 15 دور در دقیقه می چرخد و در نتیجه جریان متلاطم مایع ایجاد می شود. میدان جریان حاصل از هم زدن پروانه برای استفاده از تحلیل روتور منجمد حل شده است.
فرآیند اختلاط و توزیع زمان اقامت با استفاده از ردیابی ذرات ذرات بدون جرم ارزیابی می شود. مزیت استفاده از ذرات این است که یک پالس متمایز برای تزریق به راحتی مدل می شود، به عنوان مثال با توزیع تمام ذرات در مرز ورودی در مرحله زمانی اولیه. علاوه بر این، تعداد ذرات برای ردیابی و در نتیجه نیازهای محاسباتی را می توان کنترل کرد. این بر خلاف حل یک میدان غلظت پیوسته است که در این حالت غلظت در تمام نقاط مش باید برای هر مرحله زمانی حل شود. این می تواند یک تلاش اساسی باشد زیرا معمولاً هنگام ارزیابی اختلاط در یک مخزن همزن به زمان شبیه سازی طولانی نیاز است.
در مدل حاضر، یک پالس حاوی 50000 ذره بدون جرم در ورودی تغذیه تزریق می‌شود و در معرض میدان جریان از شبیه‌سازی روتور منجمد قرار می‌گیرد. ذرات در هنگام عبور از مخلوط کن تا زمانی که در خروجی خارج شوند، ردیابی می شوند. یک ویژگی شمارنده ذرات در خروجی برای ردیابی تعداد ذرات خارج شده از مخزن استفاده می شود.

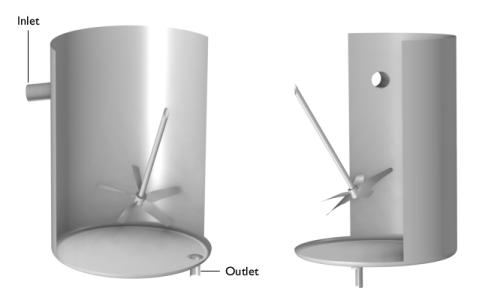

شکل 1: هندسه میکسر پیوسته شامل مخزن مجهز به ورودی و خروجی لوله ای. مخزن بوسیله پروانه ای که به شفتی که از دیواره مخزن بیرون زده است به هم زده می شود.
نتایج و بحث
شکل 2 میدان سرعت محاسبه شده را نشان می دهد. جریان ورودی از طریق مخزن پخش می شود و در دیواره مقابل می چرخد. سیال در مجاورت پروانه به سمت پایین کشیده می شود. در امتداد دیواره های بیرونی سیال به طور کلی به سمت بالا جریان می یابد. این بدان معناست که یک بسته سیال که هنگام رسیدن به پایین از نزدیکی خروجی عبور نمی کند، دوباره در امتداد دیواره های مخزن به بالا منتقل می شود.

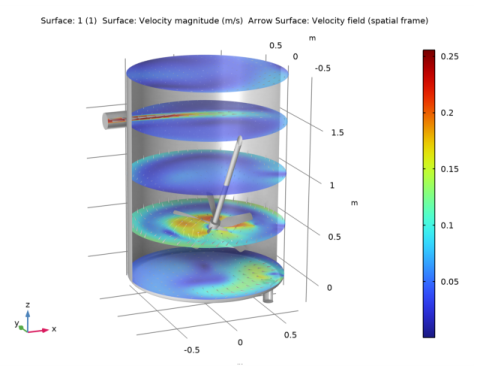

شکل 2: میدان جریان روتور یخ زده در میکسر در پنج موقعیت مشاهده می شود.
مسیر ذرات تزریق شده پس از 100 ثانیه زمان شبیه سازی در شکل 3 نشان داده شده است . هر ذره با یک مخروط نشان داده می شود که در جهت سرعت ذره است. در این زمان، ذرات در سراسر ظرف توزیع می شوند، اما هنوز هم عمدتاً در نوارهای خاصی. مشاهده می شود که برخی از ذرات از خروجی عبور کرده اند. این ذرات هنوز در خروجی هستند زیرا شرایط انجماد اعمال می شود. ذرات با قدر سرعت رنگ می شوند. همانطور که انتظار می رود، ذرات نزدیک به پروانه در معرض سرعت های بالاتری قرار می گیرند. با این حال، بالاترین سرعت ها در داخل کانال خروجی لوله ای رخ می دهد.

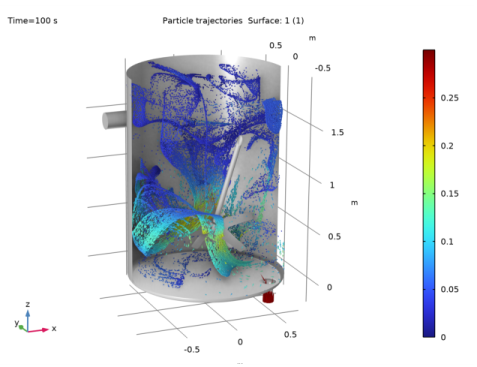

شکل 3: الگوهای جریان در داخل دستگاه آزمایش با آب با سرعت 1 متر بر ثانیه.
با تزریق یک ورودی پالس از یک گونه ردیاب به یک راکتور یا ظرف اختلاط، و متعاقباً اندازه‌گیری غلظت C ( t ) در خروجی، تابع توزیع زمان اقامت E ( t ) را می‌توان به عنوان ( مرجع 1 ) تعریف کرد.
(1)
تابع توزیع زمان اقامت می‌توان گفت که مقدار زمانی را که بخش‌های مختلف از کل گونه‌های مخلوط شده در کشتی سپری کرده‌اند را تعیین می‌کند. با استفاده از یک فرم انتگرال، کسری از گونه های ردیاب که از کشتی خارج می شوند و بین زمان های t 1 و t 2 در داخل رگ سپری کرده اند را می توان به صورت تعریف کرد.
(2)
در مدل حاضر، گونه های ردیاب به صورت ذرات مجزا هستند، به این معنی که غلظت در خروجی در هر مرحله زمانی مشخص نیست. برای تخمین غلظت، تعداد ذراتی که در مدت زمان کوتاهی از مخزن خارج می شوند محاسبه می شود. در شکل 4 ، توزیع زمان اقامت با استفاده از زمان نمونه برداری 10 ثانیه ترسیم شده است. هیچ ذره ای قبل از 80 ثانیه خارج نمی شود. دو پیک قابل توجه، در 150 ثانیه و 300 ثانیه، با خروج قابل توجهی از ذرات، قبل از سطوح توزیع وجود دارد. کسری باقی مانده در مخزن نیز رسم می شود. بیش از 60 درصد ذرات پس از 500 ثانیه در مخزن باقی می مانند که مربوط به 125 چرخش پروانه است.

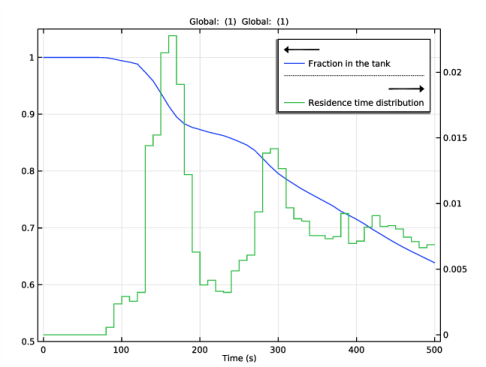

شکل 4: توزیع زمان ماند برای ذرات تزریق شده به مخلوط کن.
ارجاع
1. HS Fogler, Elements of Chemical Reaction Engineering , 2nd Ed., Prentice-Hall, 1992
مسیر کتابخانه برنامه: ماژول_مهندسی_واکنش_شیمیایی/اختلاط_و_جداسازی /مخلوط_پیوسته
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Fluid Flow>Single-Phase Flow>Rotating Machinery، Fluid Flow>Turbulent Flow>Turbulent Flow، k- ε را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > روتور منجمد را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه مدل را از یک دنباله هندسی بارگذاری کنید.
هندسه 1
1 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
2 | به پوشه Application Libraries مدل بروید و روی فایل continue_mixer_geom_sequence.mph دوبار کلیک کنید . |
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل continue_mixer_parameters.txt دوبار کلیک کنید . |
پارامترهای 2
1 | در نوار ابزار Home ، روی  پارامترها کلیک کنید و Add>Parameters را انتخاب کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل continue_mixer_mesh_parameters.txt دوبار کلیک کنید . |
تعاریف
تیغه های پروانه
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Definitions را گسترش دهید . |
2 | روی Definitions کلیک راست کرده و Selections>Explicit را انتخاب کنید . |
3 | در پنجره تنظیمات برای Explicit ، Impeller Blades را در قسمت نوشتار Label تایپ کنید . |
4 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 | فقط مرزهای 22، 23، 25، 26، 35 و 44-48 را انتخاب کنید. |
لبه های تیغه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، بخش Input Entities را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
4 | فقط لبه های 31–42، 47–52، 54، 60–64، 75، 76، 101–104، 106، 108، 109، 112–122 و 124–139 را انتخاب کنید. |
5 | در قسمت Label text، Blade edges را تایپ کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Water, liquid را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
جریان آشفته، K- ε (SPF)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Turbulent Flow، k- ε (spf) کلیک کنید . |
2 | در پنجره تنظیمات برای جریان آشفته ، k- ε ، بخش Physical Model را پیدا کنید . |
3 | چک باکس Include gravity را انتخاب کنید . |
4 | کادر بررسی استفاده از فشار کاهش یافته را انتخاب کنید . |
دیوار داخلی 1
1 | در پنجره Model Builder ، گره Turbulent Flow، k- ε (spf) را گسترش دهید . |
2 | روی Component 1 (comp1)>Turbulent Flow، k- ε (spf) کلیک راست کرده و Interior Wall را انتخاب کنید . |
3 | در پنجره تنظیمات برای دیوار داخلی ، قسمت انتخاب مرز را پیدا کنید . |
4 | از لیست انتخاب ، تیغه های پروانه را انتخاب کنید . |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای ورودی ، بخش Boundary Condition را پیدا کنید . |
4 | از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | تیک گزینه Apply را در هر انتخاب جداگانه به طور جداگانه پاک کنید . |
6 | قسمت Fully Developed Flow را پیدا کنید . در قسمت متن U av ، v_in را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 | فقط مرزهای 51، 52، 54 و 55 را انتخاب کنید. |
دیوار 2
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار را انتخاب کنید . |
2 | فقط مرز 10 را انتخاب کنید. |
3 | در پنجره تنظیمات دیوار ، قسمت Boundary Condition را پیدا کنید . |
4 | از لیست شرایط دیوار ، لغزش را انتخاب کنید . |
مش متحرک
در پنجره Model Builder ، گره Moving Mesh را گسترش دهید .
دامنه چرخشی 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Moving Mesh>Rotating Domain 1 را گسترش دهید ، سپس روی Rotating Domain 1 کلیک کنید . |
2 | در پنجره تنظیمات برای چرخش دامنه ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، دستی را انتخاب کنید . |
4 |  روی Clear Selection کلیک کنید . |
5 | فقط دامنه 4 را انتخاب کنید. |
6 | قسمت Rotation را پیدا کنید . از لیست عبارت سرعت چرخشی ، سرعت زاویه ای ثابت را انتخاب کنید . |
7 | در قسمت متن ω ، Omega را تایپ کنید . |
8 | قسمت Axis را پیدا کنید . بردار تبر r را به صورت مشخص کنید |
0 | ایکس |
-0.175 | Y |
0.5 | ز |
9 | بردار u rot را به صورت مشخص کنید |
0 | ایکس |
-sin(Tilt impeller[deg]) | Y |
cos (شیب پروانه[درجه]) | ز |
فیزیک را اضافه کنید
1 | در نوار ابزار Physics ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Fluid Flow>Particle Tracing>Particle Tracing for Fluid Flow (fpt) را انتخاب کنید . |
4 | روی Add to Component 1 در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Fluid Flow>Particle Tracing>Particle Tracing for Fluid Flow (fpt) را انتخاب کنید . |
6 | در نوار ابزار Physics ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
ردیابی ذرات برای جریان سیال (FPT)
1 | در پنجره تنظیمات برای ردیابی ذرات برای جریان سیال ، بخش انتشار و انتشار ذرات را پیدا کنید . |
2 | از لیست Formulation ، Massless را انتخاب کنید . |
3 | قسمت Additional Variables را پیدا کنید . کادر بررسی آمار انتشار ذرات فروشگاه را انتخاب کنید . |
دیوار 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Particle Tracing for Fluid Flow (fpt) روی Wall 1 کلیک کنید . |
2 | در پنجره تنظیمات دیوار ، قسمت وضعیت دیوار را پیدا کنید . |
3 | از لیست شرایط دیوار ، ناپدید شدن را انتخاب کنید . |
خواص ذرات 1
1 | در پنجره Model Builder ، روی Particle Properties 1 کلیک کنید . |
2 | در پنجره Settings for Particle Properties ، قسمت Particle Properties را پیدا کنید . |
3 | بردار v را به صورت مشخص کنید |
تو | ایکس |
v | y |
w | z |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات ورودی ، قسمت Initial Position را پیدا کنید . |
4 | از لیست موقعیت اولیه ، تصادفی را انتخاب کنید . |
5 | در قسمت متن N ، nPart را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 | فقط مرزهای 51، 52، 54 و 55 را انتخاب کنید. |
ذرات شمارشگر 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Particle Counter را انتخاب کنید . |
2 | فقط مرزهای 51، 52، 54 و 55 را انتخاب کنید. |
مش 1
سایز 1
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید .
اندازه
1 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
2 | از لیست از پیش تعریف شده ، درشت را انتخاب کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت حداکثر اندازه عنصر ، h_dom_max را تایپ کنید . |
5 | در قسمت متنی Minimum size element ، h_dom_min را تایپ کنید . |
6 | در قسمت متنی Maximum element growth rate h_dom_growth را تایپ کنید . |
7 | در قسمت متن Factor Curvature ، h_dom_curvef را تایپ کنید . |
8 | در قسمت متن Resolution of narrow regions ، h_dom_narrowres را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Size 1 کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط مرزهای 2-9، 14، 15، 22، 23، 25-38، 40، 42-50، 53 و 56 را انتخاب کنید. |
6 | بخش اندازه عنصر را پیدا کنید . از لیست Predefined ، Fine را انتخاب کنید . |
7 | از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
8 | روی دکمه Custom کلیک کنید . |
9 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
10 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_bnd_max را تایپ کنید . |
11 | کادر حداقل اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_bnd_min را تایپ کنید . |
12 | تیک گزینه Curvature factor را انتخاب کنید . در قسمت متن مرتبط، h_bnd_curvef را تایپ کنید . |
سایز ۲
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | از لیست انتخاب ، تیغه های پروانه را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . از لیست از پیش تعریف شده ، Extra fine را انتخاب کنید . |
6 | روی دکمه Custom کلیک کنید . |
7 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
8 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_bnd_max/2.5 را تایپ کنید . |
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | فقط مرزهای 1، 51، 52، 54 و 55 را انتخاب کنید. |
سایز 1
1 | روی Free Triangular 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر بررسی حداکثر نرخ رشد عنصر را انتخاب کنید . در قسمت متن مرتبط، h_inout_growth را تایپ کنید . |
مثلثی رایگان 1
روی Free Triangular 1 کلیک راست کرده و Size را انتخاب کنید .
سایز ۲
1 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
3 | بخش اندازه عنصر را پیدا کنید . از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید . |
4 | از لیست از پیش تعریف شده ، Extra fine را انتخاب کنید . |
5 | فقط لبه های 1، 2، 4، 6، 142، 144، 150 و 155 را انتخاب کنید. |
6 | روی دکمه Custom کلیک کنید . |
7 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
8 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_bnd_max*0.45 را تایپ کنید . |
جارو 1
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 1 را انتخاب کنید. |
توزیع 1
1 | روی Swept 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of elements ، n_inlet را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، n_inlet_hratio را تایپ کنید . |
6 | تیک Reverse direction را انتخاب کنید . |
جارو 2
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 3 را انتخاب کنید. |
توزیع 1
1 | روی Swept 2 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
3 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
4 | در قسمت متنی Number of elements ، n_inlet*2 را تایپ کنید . |
5 | در قسمت متن نسبت عنصر ، n_inlet_hratio را تایپ کنید . |
مثلثی رایگان 2
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | در پنجره تنظیمات برای Free Triangular ، بخش Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، تیغه های پروانه را انتخاب کنید . |
سایز 1
1 | روی Free Triangular 2 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
4 | از لیست انتخاب ، لبه های تیغه را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_blade_max را تایپ کنید . |
8 | کادر حداقل اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_blade_min را تایپ کنید . |
اصلاح گوشه 1
1 | در نوار ابزار Mesh ، روی  More Attributes کلیک کنید و Corner Refinement را انتخاب کنید . |
2 | در پنجره Settings for Corner Refinement ، بخش Domain Selection را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه دامنه ها انتخاب شوند. |
5 | قسمت انتخاب مرز را پیدا کنید . برای انتخاب دکمه ضامن فعال کردن انتخاب کلیک کنید .  |
6 | فقط مرزهای 2-10، 14، 15، 22، 23، 25-38، 40، 42-50، 53 و 56 را انتخاب کنید. |
چهار وجهی رایگان 1
در نوار ابزار Mesh ، روی Free Tetrahedral کلیک کنید .
Free Tetrahedral کلیک کنید .سایز 1
1 | روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه 4 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر بررسی حداکثر نرخ رشد عنصر را انتخاب کنید . در قسمت متن مرتبط، h_blade_growth را تایپ کنید . |
لایه های مرزی 1
1 | در نوار ابزار Mesh ، روی  Boundary Layers کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه دامنه ها انتخاب شوند. |
5 | برای گسترش بخش تنظیمات گوشه کلیک کنید . از فهرست Handling of the sharp edges ، Trimming را انتخاب کنید . |
ویژگی های لایه مرزی
1 | در پنجره Model Builder ، روی Boundary Layer Properties کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت لایه ها را پیدا کنید . |
3 | در قسمت متنی Number of layers عدد 5 را تایپ کنید . |
4 | در قسمت متنی ضریب تنظیم ضخامت ، bl_thicknessf را تایپ کنید . |
5 | فقط مرزهای 2-9، 14، 15، 22، 23، 25-38، 40، 42-50، 53 و 56 را انتخاب کنید. |
6 |  روی ساخت همه کلیک کنید . |
مطالعه 1
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 1: وابسته به زمان
1 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
2 | در قسمت متنی زمان خروجی ، range(0,1,100) range(100+deltaT,deltaT,tEnd) را تایپ کنید . |
3 | قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Turbulent Flow، k- ε (spf) را انتخاب کنید . |
5 |  روی Disable در Solvers کلیک کنید . |
6 | در درخت، Component 1 (comp1)>Moving Mesh, Controls Spatial Frame>Rotating Domain 1 را انتخاب کنید . |
7 |  روی Disable کلیک کنید . |
8 |  روی Disable کلیک کنید . |
9 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
10 | از لیست روش ، راه حل را انتخاب کنید . |
11 | از لیست مطالعه ، مطالعه 1، روتور منجمد را انتخاب کنید . |
12 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
تعاریف
پنهان کردن برای هندسه 1
1 | در پنجره Model Builder ، گره Definitions را گسترش دهید . |
2 | روی View 1 کلیک راست کرده و گزینه Hide for Geometry را انتخاب کنید . |
3 | در پنجره تنظیمات برای Hide for Geometry ، بخش Selection را پیدا کنید . |
4 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 | در شیء igf1 ، فقط مرزهای 2، 3، 6، 10، 12، 13، 16–21، 24، 36، 39، 41، 49 و 53 را انتخاب کنید. |
نتایج
در پنجره Model Builder ، گره Results را گسترش دهید .
برش هواپیما 1
1 | در پنجره Model Builder ، گره Results>Datasets را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و Cut Plane را انتخاب کنید . |
3 | در پنجره تنظیمات برای Cut Plane ، قسمت Plane Data را پیدا کنید . |
4 | کادر بررسی صفحات موازی اضافی را انتخاب کنید . |
5 | از لیست Plane ، xy-planes را انتخاب کنید . |
6 | در قسمت متنی Distance ، 0.5 1.0 1.5 1.95 را تایپ کنید . |
همه دیوارها
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح ، همه دیوارها را در قسمت نوشتار برچسب تایپ کنید . |
3 | فقط مرزهای 2-10، 14، 15، 22، 23، 25-30-32-38، 40، 42-50، 53 و 56 را انتخاب کنید. |
دیوارهای خارجی
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح ، Exterior Walls را در قسمت متن برچسب تایپ کنید . |
3 | فقط مرزهای 2-10، 14، 15، 27-34، 36-38، 40، 42، 43، 49، 50، 53، و 56 را انتخاب کنید. |
دیوارهای داخلی
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح ، دیوارهای داخلی را در قسمت متن برچسب تایپ کنید . |
3 | فقط مرزهای 22، 23، 25، 26، 35 و 44-48 را انتخاب کنید. |
سرعت (spf)
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Velocity (spf) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
1 | روی Velocity (spf) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
5 | از لیست رنگ ، خاکستری را انتخاب کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Velocity (spf) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 1 را انتخاب کنید . |
شفافیت 1
1 | در پنجره Model Builder ، روی Surface 2 کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | مقدار Transparency را روی 0.4 قرار دهید . |
4 | در نوار ابزار Velocity (spf) ، روی  Plot کلیک کنید . |
5 | در نوار ابزار پنجره Graphics ،  در کنار  Scene Light کلیک کنید ، سپس Ambient Occlusion را انتخاب کنید . |
سطح پیکان 1
1 | در پنجره Model Builder ، روی Velocity (spf) کلیک راست کرده و Arrow Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 1 را انتخاب کنید . |
4 | قسمت تعیین موقعیت پیکان را پیدا کنید . در قسمت متنی Number of arrows ، 900 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست نوع پیکان ، مخروط را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
فشار (SPF)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، فشار (spf) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
1 | روی Pressure (spf) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، همه دیوارها را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text، 1 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
فشار
1 | در پنجره Model Builder ، روی Pressure (spf) کلیک راست کرده و Contour را انتخاب کنید . |
2 | در پنجره تنظیمات برای Contour ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Exterior Walls را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text، p را تایپ کنید . |
5 | قسمت Levels را پیدا کنید . کادر تیک Round the level ها را پاک کنید . |
6 | در قسمت نوشتار Label ، Pressure را تایپ کنید . |
7 | قسمت Levels را پیدا کنید . در فیلد متنی مجموع سطوح ، 40 را تایپ کنید . |
فشار صعودی
1 | روی Pressure (spf) کلیک راست کرده و Contour را انتخاب کنید . |
2 | در پنجره تنظیمات برای Contour ، فشار بالا را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، دیوارهای داخلی را انتخاب کنید . |
4 | قسمت Levels را پیدا کنید . کادر تیک Round the level ها را پاک کنید . |
5 | قسمت Expression را پیدا کنید . در قسمت Expression text، عبارت up(p) را تایپ کنید . |
6 | قسمت Levels را پیدا کنید . در فیلد متنی مجموع سطوح ، 40 را تایپ کنید . |
تغییر شکل 1
1 | روی Upside Pressure کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل ، بخش Expression را پیدا کنید . |
3 | در قسمت متن x-component ، nx/sqrt(up(tremetric)) را تایپ کنید . |
4 | در قسمت متنی y-component ، ny/sqrt(up(tremetric)) را تایپ کنید . |
5 | در قسمت متن z-component ، nz/sqrt(up(tremetric)) را تایپ کنید . |
6 | قسمت Scale را پیدا کنید . |
7 | چک باکس Scale factor را انتخاب کنید . در قسمت متن مرتبط، 0.1 را تایپ کنید . |
فشار نزولی
1 | در پنجره Model Builder ، روی Pressure (spf) کلیک راست کرده و Contour را انتخاب کنید . |
2 | در پنجره تنظیمات برای Contour ، در قسمت نوشتار Label، Downside Pressure را تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، دیوارهای داخلی را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text عبارت (p) را تایپ کنید . |
5 | قسمت Levels را پیدا کنید . در فیلد متنی مجموع سطوح ، 40 را تایپ کنید . |
6 | کادر تیک Round the level ها را پاک کنید . |
تغییر شکل 1
1 | روی Downside Pressure کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل ، بخش Expression را پیدا کنید . |
3 | در قسمت متن x-component ، -nx/sqrt(down(tremetric)) را تایپ کنید . |
4 | در قسمت متنی y-component ، -ny/sqrt(down(tremetric)) را تایپ کنید . |
5 | در قسمت متن z-component ، -nz/sqrt(down(tremetric)) را تایپ کنید . |
6 | قسمت Scale را پیدا کنید . |
7 | چک باکس Scale factor را انتخاب کنید . در قسمت متن مرتبط، 0.1 را تایپ کنید . |
وضوح دیوار (spf)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، وضوح دیوار (spf) را در قسمت نوشتار برچسب تایپ کنید . |
وضوح دیوار
1 | روی Wall Resolution (spf) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح ، وضوح دیوار را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Exterior Walls را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، spf.Delta_wPlus را تایپ کنید . |
وضوح دیوار (spf)
در پنجره Model Builder ، روی Wall Resolution (spf) کلیک کنید .
وضوح دیوار، دیوارهای داخلی
1 | در نوار ابزار Wall Resolution (spf) ، روی  More Plots کلیک کنید و Surface Slit را انتخاب کنید . |
2 | در پنجره تنظیمات برای شکاف سطح ، وضوح دیوار، دیوارهای داخلی را در قسمت متن برچسب تایپ کنید . |
3 | در پنجره Model Builder ، روی Wall Resolution، Interior Walls کلیک کنید . |
4 | در قسمت نوشتار برچسب ، وضوح دیوار، دیوارهای داخلی را تایپ کنید . |
5 | قسمت Data را پیدا کنید . از لیست Dataset ، دیوارهای داخلی را انتخاب کنید . |
6 | عبارت Expression را در قسمت Upside پیدا کنید . در قسمت متن Expression ، spf.Delta_wPlus_u را تایپ کنید . |
7 | عبارت Expression را در بخش Downside پیدا کنید . در قسمت متن Expression ، spf.Delta_wPlus_d را تایپ کنید . |
توزیع زمان اقامت
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، توزیع زمان اقامت را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 2/راه حل 2 (sol2) را انتخاب کنید . |
4 | از لیست انتخاب زمان ، Interpolated را انتخاب کنید . |
5 | در قسمت متن Times (s) range(0,deltaT,tEnd) را تایپ کنید . |
جهانی 1
1 | روی Residence time توزیع کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
1-fpt.pcnt1.Nsel/nPart | 1 |
جهانی 2
1 | در پنجره Model Builder ، روی Residence time توزیع کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
(fpt.pcnt1.Nsel-if(t>deltaT,at(t-deltaT,fpt.pcnt1.Nsel),0))/nPart | 1 |
4 | در نوار ابزار توزیع زمان اقامت ، روی  Plot کلیک کنید . |
توزیع زمان اقامت
1 | در پنجره Model Builder ، روی Residence time توزیع کلیک کنید . |
2 | در پنجره Settings for 1D Plot Group ، قسمت Plot Settings را پیدا کنید . |
3 | چک باکس Two y-axes را انتخاب کنید . |
4 | در جدول، کادر Plot on secondary y-axis را برای Global 2 انتخاب کنید . |
5 | قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید . |
6 | در فیلد متن حداقل y ، 0.5 را تایپ کنید . |
7 | در قسمت متن حداکثر y ، 1.05 را تایپ کنید . |
8 | قسمت Grid را پیدا کنید . کادر فاصله دستی را انتخاب کنید . |
9 | در قسمت متنی با فاصله x ، 100 را تایپ کنید . |
10 | در قسمت متنی با فاصله y ، 0.1 را تایپ کنید . |
11 | در فیلد متنی Secondary y Spacing ، 0.005 را تایپ کنید . |
جهانی 1
1 | در پنجره Model Builder ، روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، برای گسترش بخش Legends کلیک کنید . |
3 | از فهرست Legends ، Manual را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
کسری در مخزن |
جهانی 2
1 | در پنجره Model Builder ، روی Global 2 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، برای گسترش بخش Coloring and Style کلیک کنید . |
3 | از لیست نوع تابع ، گسسته را انتخاب کنید . |
4 | برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
توزیع زمان اقامت |
6 | برای جمع کردن بخش Legends کلیک کنید . در نوار ابزار توزیع زمان اقامت ، روی  Plot کلیک کنید . |
مسیر ذرات (fpt)
1 | در پنجره Model Builder ، در بخش Results ، روی Particle Trajectories (fpt) کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست زمان (ها) ، 100 را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
روی Particle Trajectories (fpt) کلیک راست کرده و Surface را انتخاب کنید .
سطح 1
1 | در پنجره Model Builder ، گره Results>Particle Trajectories (fpt) را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
5 | از لیست رنگ ، خاکستری را انتخاب کنید . |
مسیر ذرات 1
1 | در پنجره Model Builder ، روی Particle Trajectories 1 کلیک کنید . |
2 | در پنجره تنظیمات مسیر ذرات ، بخش رنگ‌آمیزی و سبک را پیدا کنید . |
3 | زیربخش Point style را پیدا کنید . از لیست Type ، دنباله دار دنباله دار را انتخاب کنید . |
بیان رنگ 1
1 | در پنجره Model Builder ، گره Particle Trajectories 1 را گسترش دهید ، سپس روی Color Expression 1 کلیک کنید . |
2 | در پنجره تنظیمات برای بیان رنگ ، برای گسترش بخش Range کلیک کنید . |
3 | تیک گزینه Manual color range را انتخاب کنید . |
4 | در قسمت Maximum text 0.3 را تایپ کنید . |
5 | در قسمت حداقل متن، 0 را تایپ کنید . |
6 | در نوار ابزار مسیر ذرات (fpt) ، روی  Plot کلیک کنید . |
دستورالعمل مدلسازی هندسه
مراحل زیر را برای ایجاد هندسه مورد استفاده در این مدل دنبال کنید.
افزودن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 3D را انتخاب کنید .
Add Component کلیک کنید و 3D را انتخاب کنید .تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
شیب پروانه | 30 | 30 | زاویه شیب محور پروانه |
r_in | 0.08[m] | 0.08 متر | شعاع ورودی |
جلد | 3.38 [m^3] | 3.38 متر مربع | حجم مخزن |
کتابخانه های بخش
1 | در نوار ابزار Home ، روی  Windows کلیک کنید و Part Libraries را انتخاب کنید . |
2 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
3 | در پنجره Part Libraries ، Mixer Module>Tanks>flat_bottom_tank را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
هندسه 1
مخزن پایین تخت 1 (pi1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Flat Bottom Tank 1 (pi1) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت پارامترهای ورودی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
n_ba | 0 [1] | 0 | تعداد بافل |
w_ba | 0.15[m] | 0.15 متر | عرض بافل |
کم نور | 1[m] | 1 متر | قطر پروانه |
d_ta | 1.5[m] | 1.5 متر | قطر مخزن |
h_ta | 2.0[m] | 2 متر | ارتفاع مخزن |
rm_b_ta | 0.3[m] | 0.3 متر | شعاع کوچک کف مخزن |
hp_ta | 0[m] | 0 متر | موقعیت ارتفاع، سطح استوانه ای |
rf_ta | 0.05 [m] | 0.05 متر | شعاع فیله لبه مخزن پایین |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی pi1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
5 |  روی Build Selected کلیک کنید . |
کتابخانه های بخش
1 | در نوار ابزار هندسه ، روی  قسمت‌ها کلیک کنید و قسمت کتابخانه‌ها را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Geometry 1 کلیک کنید . |
3 | در پنجره Part Libraries ، Mixer Module>Shafts>Impeller_shaft را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
هندسه 1
شفت پروانه 1 (pi2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Impeller Shaft 1 (pi2) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت پارامترهای ورودی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
hp_im | 0.5[m] | 0.5 متر | موقعیت پایین ترین قسمت توپی پروانه یا محور پروانه در امتداد محور z |
من است | 2[m] | 2 متر | طول محور پروانه |
کتابخانه های بخش
1 | در نوار ابزار هندسه ، روی  قسمت‌ها کلیک کنید و قسمت کتابخانه‌ها را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Geometry 1 کلیک کنید . |
3 | در پنجره Part Libraries ، Mixer Module>Impellers، Axial>pitched_blade_impeller_constant_pitch را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
هندسه 1
پروانه تیغه شیبدار با پیچ ثابت 1 (pi3)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Pitched Blade Impeller with Constant Pitch 1 (pi3) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت پارامترهای ورودی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
n_ib | 5 [1] | 5 | تعداد پره های پروانه |
کم نور | 0.8[m] | 0.8 متر | قطر پروانه |
hp_im | 0.5[m] | 0.5 متر | موقعیت پایین ترین قسمت توپی پروانه یا محور پروانه در امتداد محور z |
pa_cs_im | 1 | 1 | صفحات مقطع را برای ارزیابی جریان در بالا و پایین پروانه اضافه کنید: 1 = صفحات را اضافه کنید، 0 = صفحات را اضافه نکنید. |
چرخش 1 (rot1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط اشیاء pi2 ، pi3(1) و pi3(2) را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | از لیست نوع محور ، x-axis را انتخاب کنید . |
5 | در قسمت Angle text impellerTilt را تایپ کنید . |
6 | قسمت Point on Axis of Rotation را پیدا کنید . در قسمت متن z ، 0.5 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
حرکت 1 (mov1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید . |
2 | فقط اشیاء rot1(1) ، rot1(2) و rot1(3) را انتخاب کنید. |
3 | در پنجره تنظیمات برای حرکت ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن y ، -0.175 را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط اشیاء mov1(3) و uni1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط اشیاء mov1(1) و mov1(2) را انتخاب کنید. |
سیلندر 1 (cyl1)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، r_in را تایپ کنید . |
4 | در قسمت متن ارتفاع ، r_in*8 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، -0.9 را تایپ کنید . |
6 | در قسمت متن y ، 0.3 را تایپ کنید . |
7 | در قسمت متن z ، 1.5 را تایپ کنید . |
8 | قسمت Axis را پیدا کنید . از لیست نوع محور ، x-axis را انتخاب کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، xz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، -0.35 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 0.25 را تایپ کنید . |
6 | در قسمت متن yw ، -0.25 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.25 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 0.25 را تایپ کنید . |
6 | در قسمت متن yw ، -0.25 را تایپ کنید . |
صفحه کار 1 (wp1)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در شی r1 ، فقط نقطه 3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت متن Radius ، 0.03 را تایپ کنید . |
صفحه کار 1 (wp1)> تفاوت 1 (dif1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی r2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی fil1 را انتخاب کنید. |
هندسه 1
صفحه کار 1 (wp1)
در پنجره Model Builder ، گره Component 1 (comp1)>Geometry 1>Work Plane 1 (wp1) را جمع کنید .
چرخش 1 (rev1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Revolve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Revolve ، بخش Revolution Axis را پیدا کنید . |
3 | نقطه فرعی محور چرخش را پیدا کنید . در قسمت نوشتار xw ، 0.5 را تایپ کنید . |
4 | در قسمت متن yw ، -0.25 را تایپ کنید . |
5 | قسمت Revolution Angles را پیدا کنید . کادر تیک Keep original faces را پاک کنید . |
6 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
نادیده گرفتن لبه‌های 1 (ige1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Edges را انتخاب کنید . |
2 | در پنجره تنظیمات برای نادیده گرفتن لبه ها ، بخش ورودی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 13، 27-29، 60، 85، 88، 90، 96، 97، 99، 101، 105، 109، 115، 116، 120، 121، 147، 11،18، 17 را تایپ کنید. 188، 189، 197، 198 در قسمت انتخاب متن. |
5 | روی OK کلیک کنید . |
نادیده گرفتن چهره‌ها 1 (igf1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Faces را انتخاب کنید . |
2 | در پنجره تنظیمات برای نادیده گرفتن چهره ها ، بخش ورودی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 51 را در قسمت انتخاب متن تایپ کنید. |
5 | روی OK کلیک کنید . |
6 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
