میکسر مدولار
معرفی
این مدل از کتابخانه های پارت برای ساخت انواع میکسر با ترکیب دو نوع مخزن معمولی با دو نوع پروانه استفاده می کند. میکسرها مخازن صاف و ته چینی با پروانه های تیغه ای یا توربین های راشتون هستند. با تغییر پارامترهای مدل، می توانید هندسه را متناسب با برنامه های خود تغییر دهید. در صورتی که اجزای میکسر شما نمی توانند از دنباله های هندسه موجود در کتابخانه های قسمت ساخته شوند، می توانید موارد خود را اضافه کنید. این مدل شامل سه نمونه با استفاده از ماشین‌های دوار، شاخه جریان سیال با نوع مطالعه روتور منجمد است. مثال اول یک مشکل اختلاط آرام را در یک میکسر کف صاف با توربین راشتون حل می کند. مثال دوم و سوم حل اختلاط آشفته در همزن ته ظرفی با پروانه تیغه ای با استفاده از k –مدل های تلاطم ε و k – ω .
تعریف مدل
یک میکسر معمولی اصولاً از دو جزء فیزیکی تشکیل شده است – یک مخزن با یا بدون بافل و یک ساختار پروانه. بافل ها برای سرکوب تشکیل گرداب اصلی در حجم و در نتیجه بهبود اختلاط استفاده می شوند. بافل های شعاعی، متشکل از نوارهای صاف عمودی و جامد که به صورت شعاعی در امتداد دیواره رگ قرار گرفته اند، به طور مساوی در اطراف محیط دیواره رگ توزیع شده اند. شکل 1 دو ترکیب مخازن و پروانه های مورد استفاده در شبیه سازی ها را نشان می دهد.

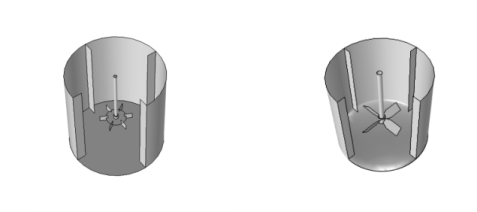

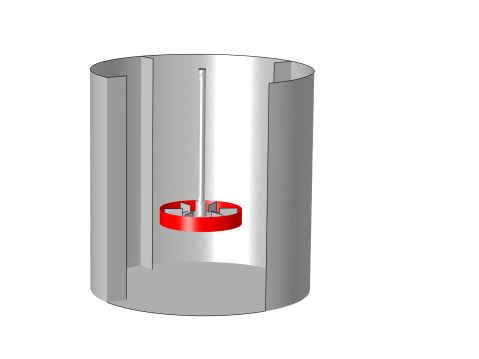

شکل 1: یک میکسر ته تخت گیج شده با توربین راشتون (سمت چپ) و یک میکسر ته دیس بافیل با یک پروانه چهار پره شیب دار (راست).
کتابخانه های قسمت شامل دنباله های هندسی برای ساخت اجزای مخلوط کن نشان داده شده در شکل است. انواع اجزا و خواص مربوط به آنها را می توان با تغییر پارامترهای آنها مشخص و تغییر داد. مخزن مورد استفاده برای میکسرها و راکتورها معمولاً از یک استوانه عمودی با کفی بشقاب یا صاف تشکیل شده است. ابعاد ظرف با تعیین ارتفاع رگ H و قطر T تعیین می شود . برای ظرف ته ظرف، شعاع فرعی پایینی Rd نیز باید مشخص شود. هندسه و ابعاد میکسر در شکل 2 نشان داده شده است .
شکل 2: نمای جانبی یک همزن ته صاف (بالا) و یک همزن زیر ظرفی (پایین). ویژگی های هندسی مشخص شده ارتفاع ظرف ( H )، قطر ( T ) و برای ظرف ته ظرف، شعاع فرعی پایین ( Rd ) است .
چرخش پروانه باعث اختلاط سیال در ظرف می شود. به دلیل چرخش و طراحی پروانه، مایع در جهت محوری و شعاعی توسط پروانه تخلیه می شود. بسیاری از انواع پروانه ها، با اهداف گوناگون، در کاربردهای صنعتی مورد استفاده قرار می گیرند. پروانه های مورد استفاده برای اختلاط معمولاً به عنوان پروانه های شعاعی یا محوری مطابق با جهت تخلیه غالب طبقه بندی می شوند. پروانه های موجود در این مثال، پروانه تیغه ای شیب دار و توربین دیسکی راشتون شش پره هستند. پروانه تیغه شیب دار یک پروانه به اصطلاح عمومی است که سیال را به صورت شعاعی و محوری تخلیه می کند در حالی که توربین راشتون یک پروانه شعاعی است که برای مخلوط کردن محلول های مایع با برش بالا استفاده می شود. پروانه ها در شکل 3 نشان داده شده اند. انواع دیگر پروانه ها را می توان در کتابخانه های پارت یافت.

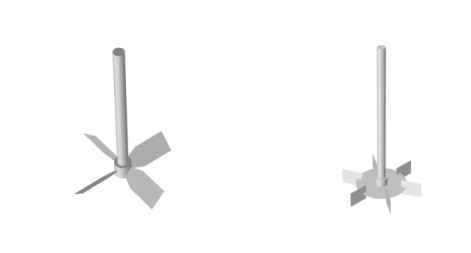

شکل 3: یک پروانه چهار پره شیب دار (سمت چپ) و یک توربین دیسکی راشتون شش پره (راست).
دنباله‌های هندسی برای ساخت پروانه‌ها و کشتی‌ها از کتابخانه‌های قطعه وارد می‌شوند: پروانه راشتون، پروانه تیغه‌ای شیبدار، محور پروانه، مخزن پایین تخت و مخزن پایین ظرفی. مجموعه ای برای هندسه میکسر در زیر گره هندسه اصلی تشکیل می شود. دنباله ها همچنین انتخاب هایی مانند دیوار چرخان، دیوار داخلی چرخان، دیوار داخلی یا تقارن را برای تسهیل تنظیم ویژگی های فیزیک تعریف می کنند.
می توانید هندسه را متناسب با برنامه خود تغییر دهید. در صورتی که اجزای میکسر شما نمی توانند از زیر دنباله های هندسه ارائه شده ساخته شوند، می توانید دنباله های فرعی خود را با استفاده از موارد موجود به عنوان الگو به فایل هندسه اضافه کنید.
اختلاط لامینار
مثال اول شبیه سازی روغن سیلیکون در یک میکسر کف صاف با توربین شش پره راشتون است که با سرعت 40  دور در ثانیه می چرخد. شبیه‌سازی با استفاده از ماشین‌های دوار، رابط جریان آرام با نوع مطالعه روتور منجمد تنظیم شده است. هندسه از فایل هندسه ارائه شده ساخته شده است: modular_mixer_geom.mph با استفاده از پارامترهای زیر:
جدول 1: پارامترهای هندسه میکسر آرام
اچ
0.0805 [m]
ارتفاع کشتی
تی
اچ
قطر کشتی
سی
1/3 * T
ترخیص کالا از گمرک
ب
4
تعداد بافل
bw
T/10
عرض بافل
بوز
0
افست بافل از پایین
خیابان
T/10
شعاع کوچک ته ظرف
و
T/3
قطر پروانه
قطر شفت
بله/10
قطر شفت
طول تیغه
بله/4
طول تیغه برای توربین راشتون
پهنای_تیغه
بله/5
عرض تیغه پروانه
سیال موجود در مخلوط کن روغن سیلیکونی Si1000 با چگالی 972  کیلوگرم بر متر مکعب و ویسکوزیته دینامیکی 1.0  Pa·s است.
مثال از Ref. 1 ، که شامل مقایسه با آزمایشات Ref. 2 . در Ref. 1 ، نتایج برای سه نرخ چرخش مختلف ارائه شده است. شبیه‌سازی میکسر در این مثال برای بالاترین نرخ چرخش سه‌گانه است. می توانید نرخ چرخش را برای شبیه سازی دو مورد دیگر تنظیم کنید. این مثال از نوع مطالعه روتور منجمد استفاده می کند در حالی که مطالعات وابسته به زمان (مش کشویی) در Ref انجام شده است. 1. با توجه به تغییرات توپولوژی ناشی از حرکت نسبی بین پروانه دوار و مخزن بافل، میدان جریان واقعاً وابسته به زمان است. راه حل روتور منجمد در این مورد باید به عنوان یک تقریب شبه ثابت برای میدان جریان در نظر گرفته شود. این راه حل یک ایده کلی از الگوی گردش تنظیم شده در مخزن اختلاط ارائه می دهد و ممکن است تقریب خوبی از مقادیر جریان متوسط ​​معین، مانند مصرف توان ایجاد کند. می توانید از نتایج شبیه سازی روتور منجمد به عنوان شرایط اولیه برای یک مطالعه وابسته به زمان استفاده کنید. اگر می خواهید یک مطالعه وابسته به زمان انجام دهید، باید از مجموعه ای در سطح هندسه استفاده کنید تا حجم چرخش داخلی به عنوان یک جفت پیوستگی با مش کشویی به سمت حجم بیرونی استاتیک باشد. سپس می توانید شرایط اولیه را روی محلول روتور منجمد تنظیم کنید.
نتایج و بحث
شکل 4 بزرگی سرعت را در صفحه xz و طرحی از بردارهای سرعت در صفحه yz را برای شبیه سازی اختلاط آرام نشان می دهد.
شکل 4: اندازه سرعت و بردارهای سرعت درون صفحه (yz-plane) برای اختلاط آرام روغن سیلیکون در یک میکسر ته صاف با یک توربین راشتون.
توربین راشتون سیال را به صورت شعاعی به سمت بیرون تخلیه می کند که در آن دو گرداب ناحیه ای ایجاد می شود. اختلاط بین گرداب های بالا و پایین اتفاق می افتد اما شدت کمتری نسبت به هر گرداب دارد. این پدیده به عنوان بخش بندی نامیده می شود و از ویژگی های بارز پروانه های شعاعی است.
گشتاور روی پروانه، داده شده توسط
که در آن A سطح پروانه و T تنش کل، 0.011 نیوتن متر است  . توان مصرفی حاصل از
که در آن Ω بردار سرعت زاویه ای است. توان مصرفی  در این مورد 2.86 وات است. در Ref. 1 ، یک عدد جریان به صورت تعریف شده است
که در آن Q شار شعاعی از یک سطح استوانه ای با شعاع 0.186 T است که به صورت محوری از پایین به بالای تیغه های پروانه امتداد دارد. سطح تعریف شده برای ارزیابی عدد جریان در شکل 5 نشان داده شده است .

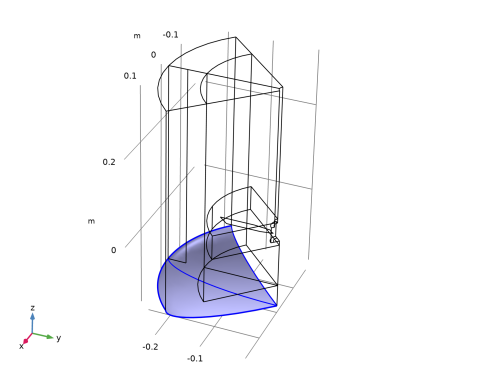

شکل 5: سطح تعریف شده برای ارزیابی عدد جریان.
مقدار بدست آمده از شبیه سازی 0.57 است که بسیار نزدیک به مقدار تجربی ارائه شده در Ref. 2 . این نشان می‌دهد که چگونه شبیه‌سازی روتور منجمد، علاوه بر ارائه یک ایده کلی از الگوی گردش تنظیم شده در مخزن اختلاط، می‌تواند تقریب خوبی از مقادیر متوسط ​​جریان ارائه دهد.
منابع
1. MJ Rice، شبیه سازی با وضوح بالا جریان های آرام و انتقالی در یک مخزن مخلوط ، پایان نامه دکترا، موسسه پلی تکنیک ویرجینیا و دانشگاه ایالتی، 2011.
2. J. Hall، مطالعه جریانهای ویسکوز و ویسکوالاستیک با ارجاع به مخازن همزن آرام ، پایان نامه دکتری، گروه مهندسی مکانیک، کینگز کالج لندن، 2005.
مسیر کتابخانه برنامه: Mixer_Module/Tutorials/modular_mixer
دستورالعمل مدلسازی
با بارگیری فایل هندسه شروع کنید.
کتابخانه های کاربردی
1
از منوی File ، Application  Libraries را انتخاب کنید .
2
در پنجره Application  Libraries ، Mixer  Module>Tutorials>modular_mixer_geom را در درخت انتخاب کنید.
3
 روی Open کلیک کنید .
فیزیک را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics باز شود .
2
به پنجره Add  Physics بروید .
3
در درخت، Fluid  Flow>Single-Phase  Flow>Rotating  Machinery،  Fluid  Flow>Linar  Flow را انتخاب کنید .
4
روی Add  to  Component  1 در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics بسته شود .
مواد
مقادیر روغن سیلیکون Si1000 را اضافه کنید.
روغن سیلیکون Si1000
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Materials راست کلیک کرده و Blank  Material را انتخاب کنید .
2
در پنجره تنظیمات برای Material ، قسمت Material  Contents را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
تراکم
rho
972
کیلوگرم بر متر مکعب
پایه ای
ویسکوزیته دینامیکی
که در
1
پس
پایه ای
4
در قسمت نوشتار Label ، روغن Silicone Si1000 را تایپ کنید .

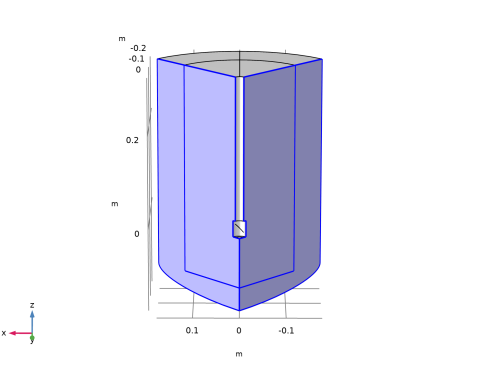

شرایط دامنه چرخشی را در Definitions تنظیم کنید.
مش متحرک
دامنه چرخشی 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Moving  Mesh روی Rotating  Domain  1 کلیک کنید .
2
در پنجره تنظیمات برای چرخش  دامنه ، قسمت انتخاب دامنه  را پیدا کنید .
3
از لیست انتخاب ، دامنه سیال چرخشی  را انتخاب کنید .
4
قسمت Rotation را پیدا کنید . در قسمت متن f ، 40 را تایپ کنید .
از انتخاب های از پیش تعریف شده برای تنظیم ویژگی های فیزیک استفاده کنید.
جریان آرام (SPF)
دیوار داخلی 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Laminar  Flow  (spf) کلیک راست کرده و Interior  Wall را انتخاب کنید .
2
در پنجره تنظیمات برای دیوار داخلی  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، دیوار داخلی  را انتخاب کنید .
دیوار داخلی 2
1
در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار داخلی  را انتخاب کنید .
2
در پنجره تنظیمات برای دیوار داخلی  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، دیوار داخلی چرخان  را انتخاب کنید .
به عنوان جایگزین، انتخاب اتحادیه برای دیوار داخلی 1 و دیوار داخلی 2 می تواند انجام شود.
تقارن 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید .
2
در پنجره تنظیمات برای تقارن ، قسمت انتخاب مرز  را پیدا کنید .
3
از لیست انتخاب ، Symmetry را انتخاب کنید .
محدودیت نقطه فشار 1
1
در نوار ابزار فیزیک ، روی  Points کلیک کنید و محدودیت نقطه فشار  را انتخاب کنید .
2
در پنجره تنظیمات برای محدودیت نقطه فشار  ، قسمت انتخاب نقطه را پیدا کنید .
3
از لیست انتخاب ، محدودیت نقطه فشار  را انتخاب کنید .
تعاریف
متغیرهای پس پردازش را برای کشش گشتاور و توان تعریف کنید.
متغیرهای 1
1
در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای محلی  را انتخاب کنید .
2
در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
واحد
شرح
tau_riw
x*(spf.T_stress_uy+spf.T_stress_dy)-y*(spf.T_stress_ux+spf.T_stress_dx)
N/M
گشتاور در هر منطقه (دیوارهای داخلی)
tau_rw
x*(spf.T_stressy)-y*(spf.T_stressx)
N/M
گشتاور در هر منطقه (دیوارهای دوار)
مقداری
tau_riw*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای داخلی چرخان)
P_rw
tau_rw*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای دوار)
ادغام 1 (در اول)
یک جفت ادغام غیرمحلی را بر روی دیوار داخلی چرخان تعریف کنید تا سهم آن در جذب گشتاور و توان را ارزیابی کنید.
1
در نوار ابزار تعاریف ، روی  Nonlocal  Couplings کلیک کرده و Integration را انتخاب کنید .
2
در پنجره تنظیمات برای ادغام ، بخش انتخاب منبع  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
از لیست انتخاب ، دیوار داخلی چرخان  را انتخاب کنید .
ادغام 2 (intop2)
یک کوپلینگ ادغام غیرمحلی را روی دیوار دوار تعریف کنید تا سهم آن در جذب گشتاور و توان را ارزیابی کنید.
1
در نوار ابزار تعاریف ، روی  Nonlocal  Couplings کلیک کرده و Integration را انتخاب کنید .
2
در پنجره تنظیمات برای ادغام ، بخش انتخاب منبع  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
از لیست انتخاب ، دیوار چرخشی  را انتخاب کنید .
مش 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 کلیک راست کرده و Build  All را انتخاب کنید .
2
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
اضافه کردن مطالعه
1
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study باز شود .
2
به پنجره Add  Study بروید .
3
زیربخش مطالعات را پیدا کنید . در درخت انتخاب  مطالعه ، مطالعات پیش‌فرض  برای واسط‌های فیزیک انتخاب شده روتور منجمد را انتخاب کنید .
4
روی Add  Study در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study بسته شود .
مطالعه 1
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
برش هواپیما 1
1
در نوار ابزار نتایج ، بر روی  Cut  Plane کلیک کنید .
2
در پنجره تنظیمات برای Cut  Plane ، قسمت Plane  Data را پیدا کنید .
3
از لیست هواپیما ، xz-planes را انتخاب کنید .
برش هواپیما 2
در نوار ابزار نتایج ، بر روی  Cut  Plane کلیک کنید .

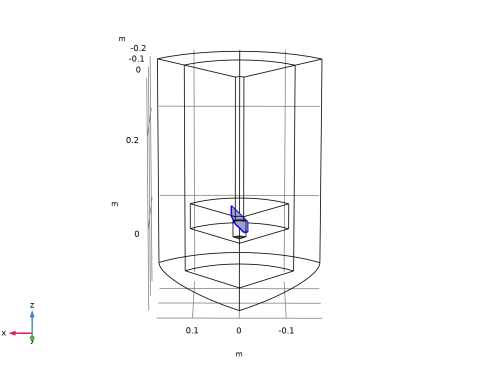

سطح مورد استفاده برای محاسبه عدد جریان را تعریف کنید.
سطح پارامتری 1
1
در نوار ابزار Results ، روی  More  Datasets کلیک کنید و Parameterized  Surface را انتخاب کنید .
2
در پنجره Settings for Parameterized  Surface ، قسمت Parameters را پیدا کنید .
3
زیربخش First  Parameter را پیدا کنید . در قسمت Maximum text 2*pi را تایپ کنید .
4
زیربخش دوم  پارامتر را پیدا کنید . در قسمت حداقل متن، -Da/10 را تایپ کنید .
5
در قسمت Maximum text Da/10 را تایپ کنید .
6
قسمت Expressions را پیدا کنید . در قسمت متن x ، 0.186*T*cos(s1) را تایپ کنید .
7
در قسمت متن y ، 0.186*T*sin(s1) را تایپ کنید .
8
در قسمت متن z ، s2 را تایپ کنید .
9
 روی Plot کلیک کنید .
سطح برای محاسبه تعداد جریان اکنون در پنجره گرافیک مشاهده می شود .
سرعت: قدر و بردارها
از نمودارهای سطح کشتی و پروانه که در زیر گره نتایج فشار (spf) تنظیم شده اند برای ایجاد نموداری از بردارهای بزرگی سرعت و سرعت درون صفحه استفاده کنید.
1
در پنجره Model  Builder ، گره Results>Pressure  (spf) را گسترش دهید ، سپس روی Pressure  (spf) کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، سرعت: بزرگی و بردارها را در قسمت نوشتار برچسب تایپ کنید .
3
قسمت Data را پیدا کنید . از لیست Dataset ، همه  دیوارها را انتخاب کنید .
سطح
1
در پنجره Model  Builder ، روی Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، بخش Coloring  and  Style را پیدا کنید .
3
از لیست Coloring ، Uniform را انتخاب کنید .
4
از لیست رنگ ، خاکستری را انتخاب کنید .
شفافیت 1
1
در پنجره Model  Builder ، گره Surface را گسترش دهید .
2
روی Results>Velocity:  Magnitude  and  Vectors>Surface>Transparency  1 کلیک راست کرده و Delete را انتخاب کنید .
3
برای تایید روی Yes کلیک کنید .
شکاف سطح 1
1
در پنجره Model  Builder ، روی Surface  Slit  1 کلیک راست کرده و Delete را انتخاب کنید .
2
برای تایید روی Yes کلیک کنید .
سطح 2
1
در پنجره Model  Builder ، روی Velocity:  Magnitude  و  Vectors کلیک راست کرده و Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  1 را انتخاب کنید .
4
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
5
در کادر محاوره ای Color  Table ، Rainbow>RainbowLight را در درخت انتخاب کنید.
6
روی OK کلیک کنید .
سطح پیکان 1
1
روی Velocity:  Magnitude  و  Vectors کلیک راست کرده و Arrow  Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Arrow  Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  2 را انتخاب کنید .
4
قسمت Expression را پیدا کنید . در قسمت متن  جزء ، 0 را تایپ کنید .
5
قسمت Coloring  and  Style را پیدا کنید . از فهرست طول پیکان  ، Logarithmic را انتخاب کنید .
6
چک باکس Scale  factor را انتخاب کنید . در قسمت متن مرتبط، 0.005 را تایپ کنید .
7
قسمت تعیین موقعیت پیکان  را پیدا کنید . در قسمت متنی Number of arrows ، 1000 را تایپ کنید .
8
قسمت Coloring  and  Style را پیدا کنید . از لیست رنگ ، سفید را انتخاب کنید .
سرعت: قدر و بردارها
1
در پنجره Model  Builder ، روی Velocity:  Magnitude  and  Vectors کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، برای گسترش بخش عنوان کلیک کنید .
3
از لیست نوع عنوان  ، دستی را انتخاب کنید .
4
در قسمت متن عنوان ، Velocity: magnitude و in-plane vectors را تایپ کنید .
5
در نوار ابزار Velocity: Magnitude and Vectors ، روی  Plot کلیک کنید .
با استفاده از متغیرهای پس پردازشی که تعریف کردید، گشتاور روی پروانه و توان مصرفی را ارزیابی کنید.
گشتاور
1
در نوار ابزار نتایج ، روی ارزیابی  جهانی  کلیک کنید .
2
در پنجره تنظیمات برای ارزیابی جهانی  ، Torque را در قسمت متن برچسب تایپ کنید .
3
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
abs(intop1(tau_riw)+intop2(tau_rw))
N*m
4
 روی ارزیابی کلیک کنید .
طراحی قوی
1
در نوار ابزار نتایج ، روی ارزیابی  جهانی  کلیک کنید .
2
در پنجره تنظیمات برای ارزیابی جهانی  ، Power Draw را در قسمت متن برچسب تایپ کنید .
3
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
abs(intop1(P_row)+intop2(P_row))
دبلیو
4
 روی ارزیابی کلیک کنید .
عدد جریان را ارزیابی کنید.
شماره جریان
1
در نوار ابزار Results ، روی  More  Derived  Values ​​کلیک کنید و Integration>Surface  Integration را انتخاب کنید .
2
در پنجره تنظیمات برای ادغام سطح  ، Flow Number را در قسمت نوشتار Label تایپ کنید .
3
قسمت Data را پیدا کنید . از لیست Dataset ، Parameterized  Surface  1 را انتخاب کنید .
4
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
(u*cos(s1)+v*sin(s1))/40[1/s]/Da^3
1
5
 روی ارزیابی کلیک کنید .
مدل اختلاط آشفته — k – ε
در مثال دوم، اختلاط آشفته آب در یک میکسر ته ظرفی با پروانه چهار تیغه ای که با سرعت 20  دور در دقیقه می چرخد، شبیه سازی شده است. این شبیه سازی با استفاده از یک رابط ماشین دوار، جریان آشفته، k – ε با نوع مطالعه روتور منجمد تنظیم شده است . هندسه از فایل هندسه ارائه شده ساخته شده است: modular_mixer_turbulent_geom.mph با استفاده از پارامترهای جدول 2 زیر. تناوب برای کاهش زمان محاسباتی استفاده می شود و از این رو یک چهارم دامنه در این مورد شبیه سازی می شود.
جدول 2: پارامترهای هندسه مخلوط کن آشفته
اچ
0.5[m]
ارتفاع کشتی
تی
اچ
قطر کشتی
سی
1/4*H
ترخیص کالا از گمرک
ب
4
تعداد بافل
bw
T/12
عرض بافل
بوز
0
افست بافل از پایین
خیابان
T/10
شعاع کوچک ته ظرف
و
1/2 * T
قطر پروانه
قطر شفت
1/10 * روز
قطر شفت
پهنای_تیغه
بله/5
عرض تیغه پروانه
آلفا
-45 [درجه]
زاویه گام
N_blades
4
تعداد تیغه برای پروانه تیغه شیب دار
این مثال از نوع مطالعه روتور منجمد استفاده می کند. با توجه به تغییرات توپولوژی ناشی از حرکت نسبی بین پروانه دوار و مخزن بافل، میدان جریان واقعاً وابسته به زمان است. راه حل روتور منجمد در این مورد باید به عنوان یک تقریب شبه ثابت برای میدان جریان در نظر گرفته شود. این راه حل یک ایده کلی از الگوی گردش تنظیم شده در مخزن اختلاط ارائه می دهد و ممکن است تقریب خوبی از مقادیر جریان متوسط ​​معین، مانند مصرف توان ایجاد کند.
نتایج
شکل 6 یک نمودار سطحی از بزرگی سرعت و طرحی از بردارهای سرعت را در صفحه yz برای شبیه سازی آشفته با مدل آشفتگی k – ε نشان می دهد .
شکل 6: بردارهای بزرگی سرعت و سرعت درون صفحه (yz-plane) برای اختلاط آشفته در میکسر ته ظرفی با پروانه تیغه ای شیب دار با استفاده از مدل آشفتگی k – ε .
پروانه تیغه شیب دار سیال را به صورت محوری و شعاعی خارج می کند و یک گرداب ناحیه ای بزرگ که از پایین تا بالای ظرف امتداد دارد تشکیل می شود. یک گرداب ناحیه ای کوچکتر در زیر پروانه تشکیل می شود و در موارد خاص ممکن است باعث تجمع ذرات پراکنده سنگین در مرکز پایین کشتی شود.
گشتاور روی پروانه، داده شده توسط
که در آن A سطح پروانه و T تنش کل، 0.016 نیوتن متر است  . توان مصرفی حاصل از
که در آن Ω بردار سرعت زاویه ای است. توان مصرفی  در این مورد 0.033 وات است.
فرآیند تنظیم یک مطالعه وابسته به زمان با نتایج شبیه‌سازی روتور منجمد به عنوان شرایط اولیه در این مورد به دلیل کاهش هندسه کمی بیشتر درگیر است. می‌توانید از اکستروژن‌های عمومی برای تعریف راه‌حل در سه چهارم باقیمانده دامنه استفاده کنید، یا می‌توانید شبیه‌سازی روتور منجمد را در دامنه کامل دوباره محاسبه کنید.
دستورالعمل مدلسازی
ریشه
با بارگیری فایل هندسه شروع کنید.
کتابخانه های کاربردی
1
از منوی File ، Application  Libraries را انتخاب کنید .
2
در پنجره Application  Libraries ، Mixer  Module>Tutorials>modular_mixer_turbulent_geom را در درخت انتخاب کنید.
3
 روی Open کلیک کنید .
هندسه 1
Mesh Control Faces 1 (mcf1)
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
فیزیک را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics باز شود .
2
به پنجره Add  Physics بروید .
3
در درخت، Fluid  Flow>Single-Phase  Flow>Rotating  Machinery،  Fluid  Flow>Turbulent  Flow>Turbulent  Flow،  k- ε را انتخاب کنید .
4
روی Add  to  Component  1 در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics بسته شود .
مواد را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material باز شود .
2
به پنجره Add  Material بروید .
3
در درخت، Built-in>Water,  liquid را انتخاب کنید .
4
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material بسته شود .
جریان آشفته، K- ε (SPF)
از انتخاب های از پیش تعریف شده برای تنظیم ویژگی های فیزیک استفاده کنید.
دیوار داخلی 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Turbulent  Flow،  k- ε  (spf) راست کلیک کرده و Interior  Wall را انتخاب کنید .
2
در پنجره تنظیمات برای دیوار داخلی  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، دیوار داخلی چرخان  را انتخاب کنید .
دیوار داخلی 2
1
در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار داخلی  را انتخاب کنید .
2
در پنجره تنظیمات برای دیوار داخلی  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، دیوار داخلی  را انتخاب کنید .
تقارن 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید .
2
در پنجره تنظیمات برای تقارن ، قسمت انتخاب مرز  را پیدا کنید .
3
از لیست انتخاب ، Symmetry را انتخاب کنید .
از یک شرط جریان دوره ای برای محاسبه دامنه حذف شده استفاده کنید.
شرایط جریان دوره ای 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Periodic  Flow  Condition را انتخاب کنید .
2
فقط مرزهای 2، 6، 22 و 23 را انتخاب کنید.
محدودیت نقطه فشار 1
1
در نوار ابزار فیزیک ، روی  Points کلیک کنید و محدودیت نقطه فشار  را انتخاب کنید .
2
در پنجره تنظیمات برای محدودیت نقطه فشار  ، قسمت انتخاب نقطه را پیدا کنید .
3
از لیست انتخاب ، محدودیت نقطه فشار  را انتخاب کنید .
مش متحرک
دامنه چرخشی 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Moving  Mesh روی Rotating  Domain  1 کلیک کنید .
2
در پنجره تنظیمات برای چرخش  دامنه ، قسمت انتخاب دامنه  را پیدا کنید .
3
از لیست انتخاب ، دامنه چرخشی  (Diished Bottom Tank 1) را انتخاب کنید .
4
قسمت Rotation را پیدا کنید . در قسمت متن f ، 20[rpm] را تایپ کنید .
تعاریف
متغیرهای 1
1
در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای محلی  را انتخاب کنید .
متغیرهای پس پردازش را برای جذب گشتاور و توان اضافه کنید.
2
در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
واحد
شرح
tau_riw
x*(spf.T_stress_uy+spf.T_stress_dy)-y*(spf.T_stress_ux+spf.T_stress_dx)
N/M
گشتاور در هر منطقه (دیوارهای داخلی)
tau_rw
x*(spf.T_stressy)-y*(spf.T_stressx)
N/M
گشتاور در هر منطقه (دیوارهای دوار)
مقداری
tau_riw*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای داخلی چرخان)
P_rw
tau_rw*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای دوار)
ادغام 1 (در اول)
یک جفت ادغام غیرمحلی را بر روی دیوار داخلی چرخان تعریف کنید تا سهم آن در جذب گشتاور و توان را ارزیابی کنید.
1
در نوار ابزار تعاریف ، روی  Nonlocal  Couplings کلیک کرده و Integration را انتخاب کنید .
2
در پنجره تنظیمات برای ادغام ، بخش انتخاب منبع  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
از لیست انتخاب ، دیوار داخلی چرخان  را انتخاب کنید .
ادغام 2 (intop2)
یک کوپلینگ ادغام غیرمحلی را روی دیوار دوار تعریف کنید تا سهم آن در جذب گشتاور و توان را ارزیابی کنید.
1
در نوار ابزار تعاریف ، روی  Nonlocal  Couplings کلیک کرده و Integration را انتخاب کنید .
2
در پنجره تنظیمات برای ادغام ، بخش انتخاب منبع  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
از لیست انتخاب ، دیوار چرخشی  را انتخاب کنید .
مش 1
اندازه
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 راست کلیک کرده و Edit  Physics-Induced  Sequence را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر  را پیدا کنید .
3
روی دکمه Custom کلیک کنید .
4
قسمت پارامترهای اندازه عنصر  را پیدا کنید . در قسمت حداکثر اندازه عنصر ، 0.02 را تایپ کنید .
سایز 1
1

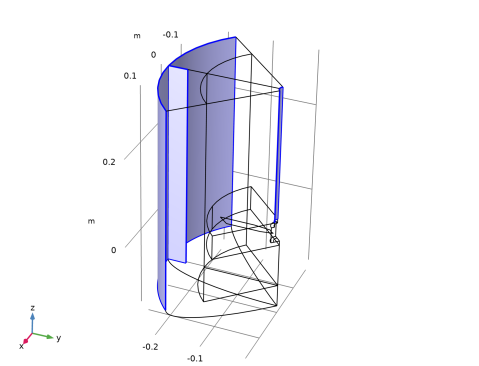

 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید تا نمای داخلی هندسه را ببینید.
2
در پنجره Model  Builder ، روی Size  1 کلیک کنید .
3
فقط مرزهای 1، 15، 16 و 25 را انتخاب کنید.
4
در پنجره تنظیمات برای اندازه ، روی  Build  Selected کلیک کنید .
سایز ۲
1
در پنجره Model  Builder ، روی Mesh  1 کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرزهای 3 و 17 را انتخاب کنید.
5
بخش اندازه عنصر  را پیدا کنید . از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید .
6
از لیست Predefined ، Fine را انتخاب کنید .
7
روی دکمه Custom کلیک کنید .
8
 روی Build  Selected کلیک کنید .
مش را در حوزه ای که توسط سطوح کنترل تعریف شده است، اصلاح کنید.
سایز 3
1
روی Mesh  کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، دامنه را انتخاب کنید .

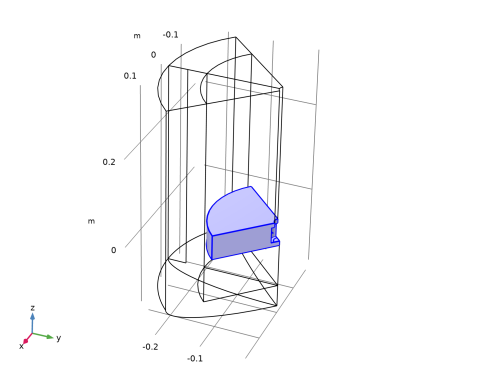

4
فقط دامنه 3 را انتخاب کنید.
5
بخش اندازه عنصر  را پیدا کنید . از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید .
6
از لیست Predefined ، Finer را انتخاب کنید .
7
روی دکمه Custom کلیک کنید .
8
قسمت پارامترهای اندازه عنصر  را پیدا کنید .
9
کادر انتخاب حداکثر  اندازه عنصر را  انتخاب کنید . در قسمت متن مرتبط، 0.0114 را تایپ کنید .
10
کادر حداقل  اندازه عنصر  را انتخاب کنید . در قسمت متن مرتبط، 0.00123 را تایپ کنید .
11
کادر بررسی حداکثر  نرخ رشد عنصر  را انتخاب کنید . در قسمت متن مرتبط، 1.08 را تایپ کنید .
مش را بیشتر در نزدیکی سطح تیغه اصلاح کنید.
سایز 4
1
روی Mesh  کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرز 9 را انتخاب کنید.
5
 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید تا رندر Wireframe غیرفعال شود.
6
بخش اندازه عنصر  را پیدا کنید . از فهرست Calibrate for ، Fluid dynamics را انتخاب کنید .
7
از لیست از پیش تعریف شده ، Extra  fine را انتخاب کنید .
8
 روی ساخت  همه کلیک کنید .
9
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
اضافه کردن مطالعه
1
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study باز شود .
2
به پنجره Add  Study بروید .
3
زیربخش مطالعات را پیدا کنید . در درخت انتخاب  مطالعه ، مطالعات پیش‌فرض  برای واسط‌های فیزیک انتخاب شده روتور منجمد را انتخاب کنید .
4
روی Add  Study در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study بسته شود .
مطالعه 1
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
برش هواپیما 1
1
در نوار ابزار نتایج ، بر روی  Cut  Plane کلیک کنید .
2
در پنجره تنظیمات برای Cut  Plane ، قسمت Plane  Data را پیدا کنید .
3
از لیست نوع هواپیما  ، General را انتخاب کنید .
4
در ردیف  1 ، x را روی -0.2  و y را روی -0.2 قرار دهید .
5
در ردیف  2 ، x را روی -0.2 ، y را روی -0.2 و z را روی 0.2 تنظیم کنید .
6
در ردیف  3 ، y را روی 0 تنظیم کنید .
7
 روی Plot کلیک کنید .
برش هواپیما 2
1
در نوار ابزار نتایج ، بر روی  Cut  Plane کلیک کنید .
2
در پنجره تنظیمات برای Cut  Plane ، روی  Plot کلیک کنید .
از نمودارهای سطح کشتی و پروانه که در زیر گره نتایج فشار (spf) تنظیم شده اند برای ایجاد نموداری از بردارهای بزرگی سرعت و سرعت درون صفحه استفاده کنید.
سطح
1
در پنجره Model  Builder ، گره Results>Pressure  (spf) را گسترش دهید ، سپس روی Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، بخش Coloring  and  Style را پیدا کنید .
3
از لیست Coloring ، Uniform را انتخاب کنید .
4
از لیست رنگ ، خاکستری را انتخاب کنید .
شفافیت 1
1
در پنجره Model  Builder ، گره Surface را گسترش دهید .
2
روی Results>Pressure  (spf)>Surface>Transparency  کلیک راست کرده و Delete را انتخاب کنید .
3
برای تایید روی Yes کلیک کنید .
شکاف سطح 1
1
در پنجره Model  Builder ، روی Surface  Slit  1 کلیک راست کرده و Delete را انتخاب کنید .
2
برای تایید روی Yes کلیک کنید .
سرعت: قدر و بردارها
1
در پنجره Model  Builder ، در قسمت Results روی Pressure  (spf) کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، سرعت: بزرگی و بردارها را در قسمت نوشتار برچسب تایپ کنید .
سطح 2
1
روی Velocity:  Magnitude  و  Vectors کلیک راست کرده و Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  1 را انتخاب کنید .
4
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
5
در کادر محاوره ای Color  Table ، Rainbow>RainbowLight را در درخت انتخاب کنید.
6
روی OK کلیک کنید .
سطح پیکان 1
1
روی Velocity:  Magnitude  و  Vectors کلیک راست کرده و Arrow  Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Arrow  Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  2 را انتخاب کنید .
4
قسمت Expression را پیدا کنید . در قسمت متن  جزء ، 0 را تایپ کنید .
5
قسمت Coloring  and  Style را پیدا کنید . از فهرست طول پیکان  ، Logarithmic را انتخاب کنید .
6
چک باکس Scale  factor را انتخاب کنید . در قسمت متن مرتبط، 0.26 را تایپ کنید .
7
قسمت تعیین موقعیت پیکان  را پیدا کنید . در قسمت متنی Number of arrows ، 500 را تایپ کنید .
8
قسمت Coloring  and  Style را پیدا کنید . از لیست رنگ ، سفید را انتخاب کنید .
سرعت: قدر و بردارها
1
در پنجره Model  Builder ، روی Velocity:  Magnitude  and  Vectors کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، برای گسترش بخش عنوان کلیک کنید .
3
از لیست نوع عنوان  ، دستی را انتخاب کنید .
4
در قسمت متن عنوان ، Velocity: magnitude و in-plane vectors را تایپ کنید .
5
قسمت Plot  Settings را پیدا کنید . از لیست View ، View  6 را انتخاب کنید .
6
در نوار ابزار Velocity: Magnitude and Vectors ، روی  Plot کلیک کنید .
با استفاده از متغیرهای پس پردازش وارد شده، گشتاور روی پروانه و توان مصرفی را ارزیابی کنید.
گشتاور
1
در نوار ابزار نتایج ، روی ارزیابی  جهانی  کلیک کنید .
2
در پنجره تنظیمات برای ارزیابی جهانی  ، Torque را در قسمت متن برچسب تایپ کنید .
3
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
4*abs(intop1(tau_riw)+intop2(tau_rw))
N*m
با توجه به شرایط تناوب، در 4 ضرب کنید تا گشتاور کل پروانه بدست آید.
4
 روی ارزیابی کلیک کنید .
طراحی قوی
1
در نوار ابزار نتایج ، روی ارزیابی  جهانی  کلیک کنید .
2
در پنجره تنظیمات برای ارزیابی جهانی  ، Power Draw را در قسمت متن برچسب تایپ کنید .
3
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
4*abs(intop1(P_row)+intop2(P_row))
دبلیو
ضرب در 4 برای دریافت توان کامل.
4
 روی ارزیابی کلیک کنید .
اختلاط آشفته — مدل k- ω
در مثال سوم، مشابه مثال دوم، اختلاط آشفته آب در یک میکسر ته ظرفی با یک پروانه چهار تیغه ای که با سرعت 20  دور در دقیقه می چرخد، شبیه سازی شده است. در اینجا، شبیه‌سازی با استفاده از یک رابط ماشین دوار، جریان آشفته، k – ω با نوع مطالعه روتور منجمد تنظیم می‌شود . مدل k – ω برای جریان‌هایی با نواحی گردش مجدد مناسب‌تر است، اما به دلیل غیرخطی بودن قوی در ضرایب آشفتگی، زمان بیشتری برای همگرایی نسبت به مدل k – ε طول می‌کشد . با استفاده از k – ε قبلیمدل به عنوان شرط اولیه برای متغیرهای جریان و آشفتگی، همگرایی سریع‌تری را می‌توان به دست آورد. در رابط های جریان سیال آشفته، یک گزینه جهانی برای ایجاد رابط جریان آشفته جدید وجود دارد. این گزینه یک رابط جریان آشفته جدید با مدل آشفتگی مورد نظر اضافه می کند و به طور خودکار تنظیماتی را برای مقادیر اولیه اضافه می کند تا راه حل قبلی در یک مطالعه جدید استفاده شود.
نتایج
شکل 7 یک نمودار سطحی از بزرگی سرعت و طرحی از بردارهای سرعت را در صفحه yz برای شبیه سازی آشفته با مدل آشفتگی k – ω نشان می دهد .
شکل 7: اندازه سرعت و بردارهای سرعت درون صفحه (yz-plane) برای اختلاط آشفته در میکسر ته ظرفی با پروانه تیغه ای شیب دار با استفاده از مدل آشفتگی k – ω .
به طور مشابه شبیه سازی k – ε ، الگوی جریان توسط یک گرداب ناحیه ای بزرگ تحت سلطه است اما به نظر می رسد که هسته آن در جهت عمودی کشیده تر است. به نظر می رسد گرداب ناحیه ای کوچکتر زیر پروانه در جهت شعاعی کشیده شده است.
گشتاور روی پروانه، داده شده توسط
که در آن A سطح پروانه و T تنش کل، 0.025 نیوتن متر است  . توان مصرفی حاصل از
که در آن Ω بردار سرعت زاویه ای است. توان مصرفی  در این مورد 0.053 وات است. این مقادیر بالاتر از نتایج مربوط به شبیه سازی k – ε هستند . اگرچه مدل k – ω برای این نوع جریان ها مناسب تر است، نتایج تجربی برای تعیین اینکه آیا این نتایج واقعا دقیق تر هستند مورد نیاز است.
فرآیند تنظیم یک مطالعه وابسته به زمان با نتایج شبیه‌سازی روتور منجمد به عنوان شرایط اولیه به دلیل کاهش هندسه کمی بیشتر درگیر است. می‌توانید از اکستروژن‌های عمومی برای تعریف راه‌حل در سه چهارم باقیمانده دامنه استفاده کنید، یا می‌توانید شبیه‌سازی روتور منجمد را در دامنه کامل دوباره محاسبه کنید.
دستورالعمل مدلسازی
ریشه
با بارگیری فایل مدل با مدل k – ε – که حاوی راه حل است شروع کنید.
کتابخانه های کاربردی
1
از منوی File ، Application  Libraries را انتخاب کنید .
2
در پنجره Application  Libraries ، Mixer  Module>Tutorials>modular_mixer_ke را در درخت انتخاب کنید.
3
 روی Open کلیک کنید .
جزء 1 (COMP1)
یک رابط جریان آشفته k – ω جدید و یک مطالعه که از حل مدل k – ε – به عنوان مقادیر اولیه استفاده می کند، اضافه کنید.
جریان آشفته، K- ε (SPF)
ایجاد رابط جدید مدل آشفتگی 1
1
در پنجره Model  Builder ، گره Component   (comp1) را گسترش دهید .
2
روی Component   (comp1)> Turbulent  Flow،  k- ε  (spf) کلیک راست کرده و Generate  New  Turbulence  Model  Interface را انتخاب کنید .
3
در پنجره تنظیمات برای Generate  New  Turbulence  Model  Interface ، بخش Interface مدل Turbulence  را پیدا کنید .
4
از لیست، جریان آشفته ،  k- ω را انتخاب کنید .
5
بخش Model  Generation را پیدا کنید . روی ایجاد کلیک کنید .
تعاریف
از آنجایی که رابط جدید نام متغیرهای مختلفی برای اجزای تنش دارد، متغیرهای فعلی را از مدل قبلی کپی کنید و تگ رابط مربوطه spf را با spf2 جایگزین کنید تا متغیرهای جدیدی برای گشتاور و توان برای مدل k – ω -مدل ایجاد کنید .
متغیرها 2
1
در پنجره Model  Builder ، گره Component   (comp1)>Definitions را گسترش دهید .
2
روی Component   (comp1)>Definitions>Variables  کلیک راست کرده و Duplicate را انتخاب کنید .
3
در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید .
4
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
واحد
شرح
tau_riw2
x*(spf2.T_stress_uy+spf2.T_stress_dy)-y*(spf2.T_stress_ux+spf2.T_stress_dx)
N/M
گشتاور در هر منطقه (دیوارهای داخلی)
tau_rw2
x*(spf2.T_stressy)-y*(spf2.T_stressx)
N/M
گشتاور در هر منطقه (دیوارهای دوار)
P_riw2
tau_riw2*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای داخلی چرخان)
P_rw2
tau_rw2*rot1.alphat
W/m²
مصرف برق در هر منطقه (دیوارهای دوار)
مطالعه 2
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
سرعت (spf2)
مجموعه داده های صفحه برش را از مدل k – ε – کپی کنید تا نمودارهای مشابهی برای مدل k – ω – ایجاد کنید .
برش هواپیما 3
1
در پنجره Model  Builder ، گره Results>Datasets را گسترش دهید .
2
روی Results>Datasets>Cut  Plane  کلیک راست کرده و Duplicate را انتخاب کنید .
3
در پنجره تنظیمات برای Cut  Plane ، قسمت Data را پیدا کنید .
4
از لیست مجموعه داده ، مطالعه  2/راه حل   (sol2) را انتخاب کنید .
کات پلن 4
1
در پنجره Model  Builder ، در Results>Datasets بر روی Cut  Plane  2 کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای Cut  Plane ، قسمت Data را پیدا کنید .
3
از لیست مجموعه داده ، مطالعه  2/راه حل   (sol2) را انتخاب کنید .
سرعت: قدر و بردارها را کپی کنید و منابع داده را از محلول k – ω – تغییر دهید .
سرعت: قدر و بردارها 1
1
در پنجره Model  Builder ، روی Velocity:  Magnitude  و  Vectors کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست مجموعه داده ، مطالعه  2/راه حل   (sol2) را انتخاب کنید .
سطح 2
1
در پنجره Model  Builder ، گره Velocity:  Magnitude  و  Vectors  1 را گسترش دهید ، سپس روی Surface  2 کلیک کنید .
2
در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  3 را انتخاب کنید .
4
قسمت Expression را پیدا کنید . در قسمت متن Expression ، spf2.U را تایپ کنید .
سطح پیکان 1
1
در پنجره Model  Builder ، روی Arrow  Surface  1 کلیک کنید .
2
در پنجره تنظیمات برای Arrow  Surface ، بخش Data را پیدا کنید .
3
از لیست Dataset ، Cut  Plane  4 را انتخاب کنید .
4
قسمت Expression را پیدا کنید . در قسمت متنی جزء y ،  v2 را تایپ کنید .
5
در قسمت متنی کامپوننت z ،  w2 را تایپ کنید .
6
در نوار ابزار Velocity: Magnitude and Vectors 1 ، روی  Plot کلیک کنید .
نمودارها را برای مدل k – ω گروه بندی کنید .
فشار (spf2)، سرعت (spf2)، سرعت: بزرگی و بردار 1، وضوح دیوار (spf2)
1
در پنجره Model Builder ، در بخش Results ، روی Ctrl کلیک کنید تا سرعت  (spf2) ، فشار  (spf2) ، وضوح دیوار  (spf2) و سرعت: بزرگی و بردارهای 1 را انتخاب کنید .
2
کلیک راست کرده و Group را انتخاب کنید .
k-omega
در پنجره تنظیمات برای گروه ، k-omega را در قسمت متن برچسب تایپ کنید .
نمودارهای مدل k – ε – را در یک گروه قرار دهید تا راحت‌تر بدانید که کدام نمودار متعلق به راه‌حل‌های مختلف است.
سرعت (spf)، سرعت: بزرگی و بردارها، وضوح دیوار (spf)
1
در پنجره Model Builder ، در بخش Results ، روی Ctrl کلیک کنید تا سرعت  (spf) ، سرعت:  بزرگی  و  بردارها ، و وضوح دیوار  (spf) را انتخاب کنید .
2
کلیک راست کرده و Group را انتخاب کنید .
k-epsilon
در پنجره تنظیمات برای گروه ، k-epsilon را در قسمت نوشتار Label تایپ کنید .
ارزیابی های جهانی برای گشتاور و قدرت را تکرار کنید. نام متغیرهای قدیمی را با متغیرهای جدید از محلول k – ω – جایگزین کنید .
گشتاور 1
1
در پنجره Model  Builder ، گره Results>Derived  Values ​​را گسترش دهید .
2
روی Torque کلیک راست کرده و Duplicate را انتخاب کنید .
3
در پنجره تنظیمات برای ارزیابی جهانی  ، بخش داده را پیدا کنید .
4
از لیست مجموعه داده ، مطالعه  2/راه حل   (sol2) را انتخاب کنید .
5
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
4*abs(intop1(tau_riw2)+intop2(tau_rw2))
N*m
6
 روی ارزیابی کلیک کنید .
پاور دراو 1
1
در پنجره Model  Builder ، روی Power  Draw کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای ارزیابی جهانی  ، بخش داده را پیدا کنید .
3
از لیست مجموعه داده ، مطالعه  2/راه حل   (sol2) را انتخاب کنید .
4
قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
4*abs(intop1(P_riw2)+intop2(P_rw2))
دبلیو
5
 روی ارزیابی کلیک کنید .
کشش قدرت 1، گشتاور 1
1
در پنجره Model Builder ، در بخش Results>Derived Values ، روی Ctrl کلیک کنید تا Torque  1 و Power  Draw  1 را انتخاب کنید .
2
کلیک راست کرده و Group را انتخاب کنید .
قدرت/گشتاور k-omega
در پنجره تنظیمات برای گروه ، Power/Torque k-omega را در قسمت نوشتار Label تایپ کنید .
قدرت کشش، گشتاور
1
در پنجره Model Builder ، در بخش Results>Derived Values ، روی Ctrl کلیک کنید تا Torque and Power  Draw را انتخاب کنید .
2
کلیک راست کرده و Group را انتخاب کنید .
قدرت/گشتاور k-epsilon
در پنجره تنظیمات برای گروه ، Power/Torque k-epsilon را در قسمت نوشتار Label تایپ کنید .
