مواد

مواد

یک ماده، که در Model Builder توسط یک گره نشان داده می‌شود، مجموعه‌ای از گروه‌های ویژگی است که در آن هر گروه ویژگی مجموعه‌ای از خواص مواد، توابع مواد و ورودی‌های مدل را تعریف می‌کند که می‌تواند برای تعریف، به عنوان مثال، درجه حرارت استفاده شود. خاصیت مواد وابسته یک گروه ویژگی معمولاً خصوصیاتی را تعریف می کند که توسط یک مدل ماده خاص برای محاسبه یک کمیت اساسی استفاده می شود.

برای ایجاد گره

model.material().create(“mat1”, “Common”, “comp1”);

می‌توانید نامی برای ماده، به عنوان مثال، آلومینیوم ، به صورت زیر بدهید:

with(model.material(“mat1”).propertyGroup(“def”));

set(“thermalconductivity”, new String[]{“238[W/(m*K)]”});

set(“density”, new String[]{“2700[kg/m^3]”});

set(“heatcapacity”, new String[]{“900[J/(kg*K)]”});

endwith();

گروه های دارایی داخلی دارای یک تگ فقط خواندنی هستند. در مثال بالا، تگ def نشان دهنده گروه ویژگی در درخت مدل است.

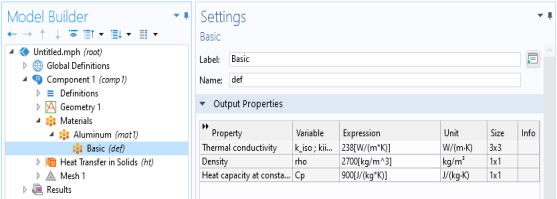

تنظیمات درخت مدل به دست آمده و گره در شکل زیر نشان داده شده است.

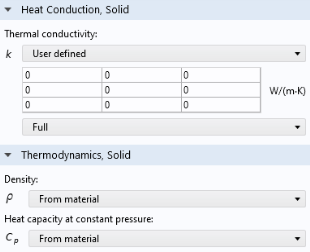

توجه داشته باشید که برخی از رابط های فیزیک نیازی به تعریف ماده ندارند. در عوض، ویژگی های مربوطه را می توان مستقیماً در رابط فیزیک مشاهده کرد. اگر تنظیمات مدل فیزیک به تغییر کند، این مورد نیز صادق است . به عنوان مثال، برای رابط ، این تنظیمات را می‌توان در پنجره ، در بخش‌های و ، همانطور که در شکل زیر نشان داده شده است، پیدا کرد.

از یا هر یک از ابزارهای دیگر برای تولید خودکار کد استفاده کنید تا در مورد نحو و روش های مواد بیشتر بدانید.
