مواد

1 min read

مواد
از کتابخانه مواد باتری برای تنظیم خواص مواد برای مواد الکترولیت و الکترود (آند و کاتد) استفاده کنید. با اضافه کردن مواد الکترولیت به مدل ابتدا، این ماده به ماده پیش‌فرض برای همه حوزه‌ها تبدیل می‌شود.
مواد را اضافه کنید
1
در نوار ابزار Home، روی Add Material کلیک کنید .
2

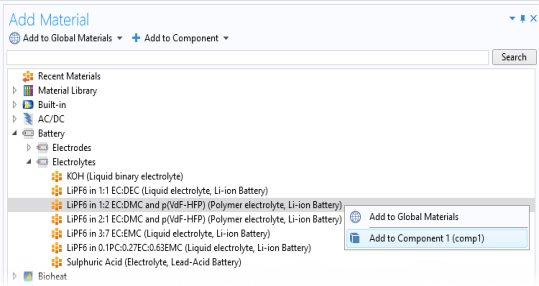

به پنجره Add Material بروید. در درخت زیر Battery، در قسمت Electrolytes روی LiPF6 در EC:DMC 1:2 و p(VdF-HFP) (پلیمر الکترولیت، باتری لیتیوم یونی) کلیک راست کرده و Add to Component1 را انتخاب کنید.
الکترود LMO، اسپینل LiMn2O4 (مثبت، باتری لیتیوم یونی)
1
در درخت زیر Battery در Electrodes کلیک کنید LMO Electrode، LiMn2O4 Spinel (مثبت، باتری لیتیوم یون). . در پنجره Add Material روی Add to Component کلیک کنید.
دنباله گره در Model Builder در زیر گره Materials باید با این شکل مطابقت داشته باشد.
اولین ماده (LiPF6 در EC:DMC 1:2 و p(VdF-HFP) (الکترولیت پلیمر، باتری لیتیوم یون)) به طور پیش فرض به همه حوزه ها اختصاص داده شد. با اختصاص ماده الکترود به دامنه 1، این انتخاب پیش فرض را نادیده بگیرید.
2
در الکترود LMO، LiMn2SO4 Spinel (مثبت، باتری لیتیوم یون)، دامنه 1 را انتخاب کنید.
گره مواد LMO اکنون با یک صلیب قرمز کوچک در درخت مدل مشخص می شود که نشان دهنده ویژگی های از دست رفته مواد است. این مورد در این مرحله مورد انتظار است و هنگام تنظیم فیزیک برای گره الکترود متخلخل حل خواهد شد.
اگر می‌خواهید، اکنون می‌توانید ویژگی‌های مختلف موجود در گره‌های موجود در زیر Materials را کلیک کنید، گسترش دهید و بررسی کنید (cEeqref نشان‌دهنده حداکثر غلظت Li در ماده فعال است). بیشتر این ویژگی ها توسط مدل فیزیکی که اکنون به تعریف آن ادامه می دهید استفاده می شود.
