در حالت ایده آل، فلز یک جسم هم پتانسیل است و میدان الکتریکی داخل فلز صفر است. معمولاً قطعات فلزی از حوزه محاسبات حذف می شوند زیرا پتانسیل آنها از قبل شناخته شده است. همچنین می توان قطعات فلزی را گنجاند و پتانسیل را با استفاده از ویژگی Domain Terminal تعریف کرد. در این صورت دامنه قطعات فلزی حل نمی شود و بنابراین نیازی به تخصیص ماده به آن نیست. برای سایر حوزه‌ها، اجازه‌دهی نسبی ماده باید تعریف شود، همانطور که در زیر ذکر شده است.
مواد | مجوز نسبی |
میله هسته | 5 |
سوله آب و هوا | 3 |
هوا | 1 |
میله هسته
1 | در پنجره Model Builder، در قسمت Component 1 (comp1) روی Materials کلیک راست کرده و Blank Material را انتخاب کنید. |
2 | در پنجره تنظیمات مواد، Core Rod را در قسمت نوشتار Label تایپ کنید. |
3 | فقط دامنه های 3-5 را انتخاب کنید. |
4 | قسمت محتوای مواد را پیدا کنید. در جدول، مقدار permittivity نسبی را روی 5 قرار دهید . |

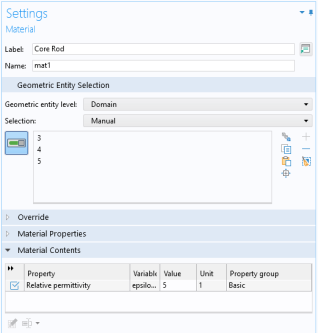

تنظیمات مواد Core Rod در شکل سمت راست نشان داده شده است. در مرحله بعد، تنظیمات مشابهی را برای سایر مواد انجام دهید.
سوله آب و هوا
1 | روی Materials کلیک راست کرده و Blank Material را انتخاب کنید. |
2 | در پنجره تنظیمات مواد، Weather Shed را در قسمت نوشتار Label تایپ کنید. |
3 | فقط دامنه 7 را انتخاب کنید. |
4 | قسمت محتوای مواد را پیدا کنید. در جدول، مقدار permittivity نسبی را روی 3 قرار دهید . |
هوا
1 | روی Materials کلیک راست کرده و Blank Material را انتخاب کنید. |
2 | در پنجره تنظیمات مواد، Air را در قسمت متن برچسب تایپ کنید. |
3 | فقط دامنه 1 را انتخاب کنید. |
4 | قسمت محتوای مواد را پیدا کنید. در جدول، مقدار permittivity نسبی را برابر 1 قرار دهید . |
