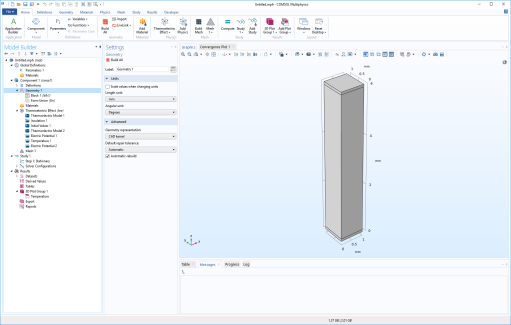

پایه ترموالکتریک جزء اساسی یک کولر (یا بخاری) ترموالکتریک است. جزء در این مثال 1 در 1 در 6 میلی متر است که توسط دو الکترود مسی نازک پوشیده شده است. قسمت ترموالکتریک از بیسموت تلورید ساخته شده است.
خواص مواد مورد نیاز عبارتند از رسانایی حرارتی، هدایت الکتریکی و ضریب Seebeck مس و بیسموت تلورید. خواص مواد این مدل از کاغذ در Ref. 1 :
|
ویژگی
|
نماد و واحد
|
بیسموت تلوراید
|
فلز مس
|
|
رسانایی گرمایی
|
k (W/(m·K))
|
1.6
|
350
|
|
هدایت الکتریکی
|
s (S/m)
|
1.1e5
|
5.9e8
|
|
ضریب Seebeck
|
S (V/K)
|
p: 200e-6
n: -200e-6
|
6.5e-6
|
سطح الکترود پایینی در دمای 0 درجه سانتیگراد نگه داشته می شود و در ولتاژ 0 ولت به صورت الکتریکی زمین می شود. الکترود بالایی روی 0.05 ولت تنظیم شده است و از نظر حرارتی عایق است. اعمال یک محدودیت فقط برای یک درجه آزادی به طور خودکار یک شرط مرزی طبیعی را برای دیگری تعیین می کند.
