در بخش های بعدی، یک رابط کاربری گرافیکی بر اساس مدل مقطع تیر ساخته شده است. مدل های تیر در زمینه مکانیک سازه استفاده می شود، اما منطقه کاربردی برای مثال داده شده مهم نیست. مدل مثال خود یک معادله پواسون ساده (انتقال گرما) را برای محاسبه مساحت و گشتاور اینرسی برای پرتو حل می کند. این مقادیر محاسبه شده می توانند بعداً به عنوان پارامترهای ورودی در یک مدل پرتو واقعی استفاده شوند. مرجعی برای روش مدل سازی در این مثال را می توان در Foundations of Solid Mechanics توسط YC Fung یافت.
مثال شامل:
|
•
|
ذخیره یک فایل مدل برای جاوا از یک مدل COMSOL Multiphysics موجود
|
|
•
|
ادغام فایل جاوا در یک رابط کاربری گرافیکی ساخته شده در جاوا ®
|
|
•
|
نحوه مدیریت گرافیک در برنامه خود
|
|
•
|
نحوه مدیریت اطلاعات پیشرفت و به عنوان مثال توقف حل کننده
|
|
•
|
چگونه ورودی‌های رابط کاربری گرافیکی را به شبیه‌سازی متصل کنیم
|
|
•
|
نحوه نمایش خروجی از شبیه سازی در رابط کاربری گرافیکی
|
|
•
|
جزئیات اضافی مانند افزودن منو و نماد به پنجره برنامه
|
مثال بر اساس مدل ذخیره شده در فایل BeamModel.mph است . پنجره ها شامل جزئیات زیادی است. هدف از ایجاد یک رابط کاربری گرافیکی تعریف شده توسط کاربر این است که تنها با اجازه دادن به تنظیمات مناسب برای مشاهده و تغییر، میزان شلوغی روی صفحه را کاهش دهیم. این به کاربرانی که در مدل سازی تجربه ای ندارند اجازه می دهد از مدل های ایجاد شده توسط دیگران بهره مند شوند.

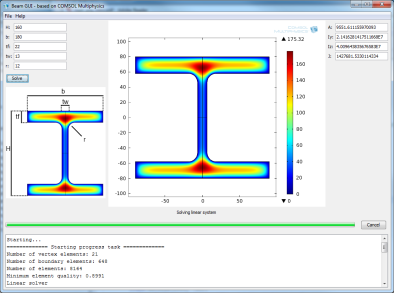

رابط کاربری نهایی به شکل زیر است:
در این پنجره فقط تنظیمات لازم در سمت چپ ارائه شده است. این تنظیمات برای تغییر ابعاد هندسه استفاده می شود. پس از حل مدل، نتایج در سمت راست نشان داده می‌شوند و می‌توانند برای استفاده بیشتر در برنامه یا گزارش دیگری کپی شوند.
