مطالعه 2
1 | در پنجره تنظیمات برای مطالعه، Study 2، With Grading Rings را در قسمت نوشتار Label تایپ کنید. |
2 | در نوار ابزار صفحه اصلی، روی محاسبه کلیک کنید  . |
نتایج
1 | در پنجره Model Builder، گره Results>Datasets را گسترش دهید، سپس روی Study 2, With Grading Rings/Solution 2 (sol2) کلیک کنید. |
2 | در نوار ابزار نتایج، روی Attributes کلیک کرده  و Selection را انتخاب کنید. |
3 | در پنجره Settings for Selection، قسمت Geometric Entity Selection را پیدا کنید. |
4 | از لیست سطح نهاد هندسی، دامنه را انتخاب کنید. |
5 | فقط دامنه های 2-9 را انتخاب کنید. |
6 | در پنجره Model Builder، در بخش Results>Datasets روی Revolution 2D 2 کلیک کنید. |
7 | در پنجره تنظیمات برای Revolution 2D، برای گسترش بخش Revolution Layers کلیک کنید. در قسمت متنی Revolution angle، عبارت 360 را تایپ کنید. |
8 | در پنجره Model Builder، در بخش Results روی Electric Potential (es) کلیک کنید. |
9 | در پنجره تنظیمات گروه طرح دو بعدی، Electric Potential، With Grading Rings را در قسمت نوشتار Label تایپ کنید. |
پتانسیل الکتریکی، هندسه گردان (es) 1

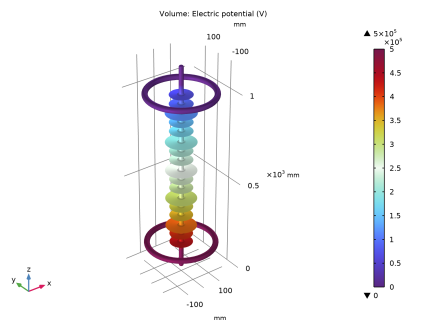

1 | در پنجره Model Builder، روی Electric Potential, Revolved Geometry (es) 1 کلیک کنید. |
2 | در پنجره Settings for 3D Plot Group، قسمت Plot Settings را پیدا کنید. |
3 | کادر بررسی لبه های مجموعه داده Plot را پاک کنید. |
4 | در نوار ابزار Electric Potential, Revolved Geometry (es) 1، روی Plot کلیک کنید  . |
5 | روی دکمه Go to Default View  در نوار ابزار Graphics کلیک کنید. |
6 | نمودار حاصل در زیر نشان داده شده است.  |
توزیع پتانسیل الکتریکی عایق ولتاژ بالا
ولتاژ فلاش اور مقره عمدتاً توسط ویژگی های جزء عمودی میدان الکتریکی مماسی تعیین می شود. سپس، میدان الکتریکی مماسی را در امتداد سطح شش سوله اول مقایسه کنید. راحت است که ابتدا انتخاب مرز مربوطه را تعریف کنیم.
