خط زیر یک گره
Mesh با تگ mesh1 اضافه می کند که با برچسب geom1 به هندسه پیوند داده شده است :
model.mesh().create(“mesh1”, “geom1”);
شما می توانید اندازه عنصر مش را با مجموعه ای از اندازه های از پیش تنظیم شده یا با دادن آرگومان های ورودی سطح پایین به الگوریتم مش بندی کنترل کنید.
model.mesh(“mesh1”).autoMeshSize(6);
مربوط به یک مش است که
اندازه عنصر روی درشت تنظیم شده است. آرگومان روش
autoMeshSize از
1 تا
9 متغیر است، که
1 بسیار
خوب و
9 بسیار درشت است .
برای تولید مش، متد
run را برای گره مش فراخوانی می کنید:
model.mesh(“mesh1”).run();
از
Record Code برای تولید کد برای سایر عملیات مش استفاده کنید.
کد زیر نمونه ای را نشان می دهد که در آن پارامترهای مش سراسری تغییر کرده اند
model.mesh(“mesh1”).automatic(false); // Turn off Physics-controlled mesh
with(model.mesh(“mesh1”).feature(“size”));
set(“custom”, “on”); // Use custom element size
set(“hmax”, “0.09”); // Maximum element size
set(“hmin”, “3.0E-3”); // Minimum element size
set(“hgrad”, “1.2”); // Maximum element growth rate
set(“hcurve”, “0.35”); // Curvature factor
set(“hnarrow”, “1.5”); // Resolution of narrow regions
model.mesh(“mesh1”).run();

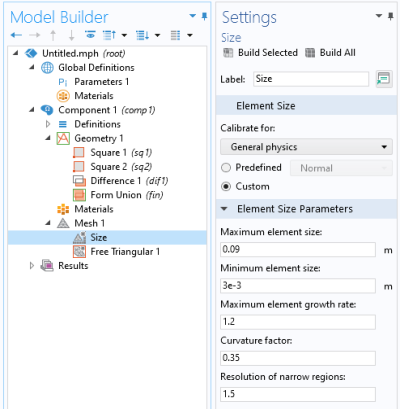

مثال بالا مربوط به تنظیمات گره
Mesh زیر است:
توجه داشته باشید که می‌توانید ویژگی‌های اندازه عنصر محلی را برای نقاط، لبه‌ها، چهره‌ها و دامنه‌ها تنظیم کنید.
از Record Code یا هر یک از ابزارهای دیگر برای تولید خودکار کد استفاده کنید تا در مورد نحو و روش‌های سایر عملیات مش اطلاعات بیشتری کسب کنید.
