مدلسازی خط ریز استریپ دیفرانسیل
معرفی
یک خط دیفرانسیل از دو خط انتقال تشکیل شده است که توسط دو سیگنال خارج از فاز تحریک می شوند. شناخته شده است که این پیکربندی برای افزایش نسبت سیگنال به نویز مفید است. مثال مدل نشان می دهد که چگونه می توان خطوط میکرواستریپ دیفرانسیل و تک سر را با استفاده از پورت های نوع TEM راه اندازی کرد. تاثیر روی پارامترهای S محاسبه شده به دلیل یک منبع نویز ساختگی به ترتیب برای هر پیکربندی خط میکرواستریپ نشان داده شده است.

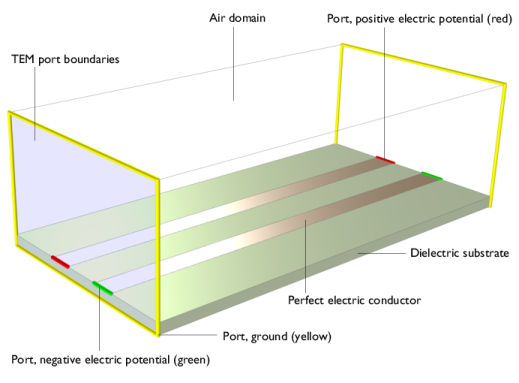

شکل 1: یک خط دیفرانسیل متشکل از دو خط میکرواستریپ: از نوع پورت های TEM برای تنظیم ویژگی های خط دیفرانسیل استفاده می شود.
تعریف مدل
مدل خط دیفرانسیل شامل دو خط ریز نوار تکی است که بر روی یک بستر با مقدار گذردهی 3.38 چاپ شده است. خط دیفرانسیل توسط ویژگی های پورت برانگیخته و خاتمه می یابد. انواع پورت ها روی الکترومغناطیسی عرضی (TEM) تنظیم شده اند که با پتانسیل الکتریکی و ویژگی های فرعی زمین پیکربندی شده است. برای تولید حالت دیفرانسیل، پتانسیل الکتریکی مثبت بر روی یکی از لبه‌های خط ریز نوار تک سر تخصیص داده می‌شود در حالی که پتانسیل الکتریکی منفی در انتهای خط ریز نوار مجاور اضافه می‌شود. اگر جفت بین دو خط حاشیه ای باشد، امپدانس پورت مشخصه یک خط دیفرانسیل را می توان به صورت یک اتصال سری دو دستگاه 50 Ω تقریبی کرد ، یعنی 100 Ω.هنگامی که امپدانس مشخصه یک خط میکرو نواری تک سر 50 Ω باشد . توجه داشته باشید که دو ویژگی فرعی پتانسیل مثبت برای مدلسازی یک حالت مشترک مورد نیاز است و امپدانس مشخصه پورت با اثرات کوپلینگ ناچیز را می‌توان به صورت اتصال موازی دو دستگاه 50 Ω تقریبی کرد، یعنی 25 Ω . هادی الکتریکی کامل (PEC) برای رسیدگی به تمام قطعات فلزی استفاده می شود. به طور پیش فرض، تمام مرزهای خارجی روی PEC تنظیم می شوند. بنابراین، مدل را می توان به عنوان محصور شده توسط یک جعبه فلزی مشاهده کرد.
تنظیمات فیزیک شامل تمام موارد مدلسازی ممکن مانند خط تک سر، خط دیفرانسیل و نویز ساختگی است. در هر مرحله مطالعه، این تنظیمات را می توان به طور انتخابی قبل از اجرای محاسبات فعال یا غیرفعال کرد.
نتایج و بحث

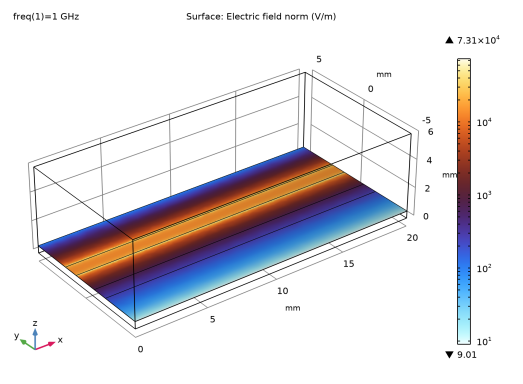

شکل 2 هنجار میدان الکتریکی روی برد مدار را برای یک خط میکرو نواری تک سر توضیح می دهد. توزیع میدان در سطح بالایی نشان می دهد که سیگنال برانگیخته شده به طرف دیگر منتشر می شود و توسط همان نوع پورت به پایان می رسد. میدان های قوی در اطراف لبه های مرزهای PEC محدود می شوند.
شکل 2: هنجار میدان الکتریکی در سطح بالای صفحه مدار هنگامی که یک خط میکرو نواری یک سر محاسبه می شود.
عملکرد خط تک سر از نظر پارامترهای S از طریق ارزیابی کلی پیش فرض بررسی می شود. تطبیق امپدانس ورودی ( S33dB ) زیر 30- دسی بل است و افت ورودی ( S43dB ) بهتر از 0.05 دسی بل است. برای خط میکرواستریپ تک سر، امپدانس حالت پورت ( Zmode_3 )، امپدانس مشخصه محاسبه شده، حدود 49.5 Ω است .
هنگامی که خط میکرواستریپ تک سر تحت تأثیر نویز نامطلوب قرار می گیرد، یکپارچگی سیگنال می تواند تخریب شود. ضربه بر روی برد مدار به دلیل صدای ساختگی ایجاد شده توسط یک منبع نقطه ای در شکل 3 نشان داده شده است . با بررسی پارامترهای S محاسبه شده، از نظر کمی آشکارتر می شود. با منبع نویز، تطابق امپدانس ورودی ( S33dB ) بالاتر از – 15 دسی بل و تلفات درج ( S43dB ) بدتر از 2 دسی بل است.
شکل 3: هنجار میدان الکتریکی در سطح بالای برد مدار هنگامی که یک نویز ساختگی در کنار یک خط میکرو نواری تک سر اضافه می شود.

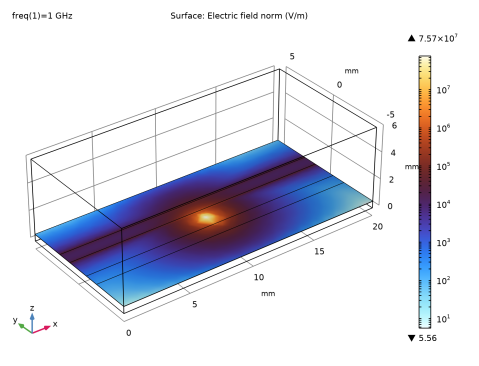

هنجار میدان الکتریکی یک خط دیفرانسیل متشکل از دو خط میکرو نوار در شکل 4 نشان داده شده است . هنگام تجسم مولفه z میدان الکتریکی، قطبیت سیگنال های دیفرانسیل را می توان با چند رنگ نمایش داد ( شکل 5 ). از آنجایی که بین دو خط تک سر کوپلینگ وجود دارد، امپدانس حالت پورت محاسبه شده ( Zmode_1 ) حدود 97 Ω منحرف از مقدار 100 Ω برای حالت عدم اتصال است . تطبیق امپدانس ورودی ( S11dB ) زیر 30- دسی بل است و افت ورودی ( S21dB ) بهتر از 0.05 دسی بل است.
شکل 4: هنجار میدان الکتریکی در سطح بالای برد مدار زمانی که یک خط میکرو نوار دیفرانسیل محاسبه می شود.

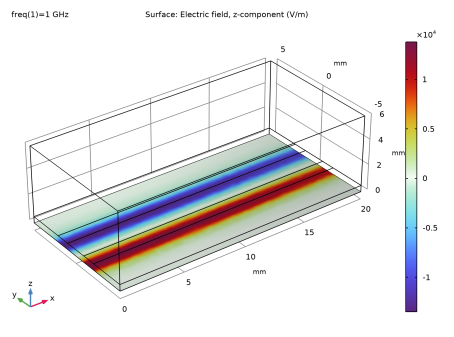

شکل 5: مولفه z میدان الکتریکی در سطح پایین صفحه مدار هنگام محاسبه یک خط میکرو نوار دیفرانسیل.

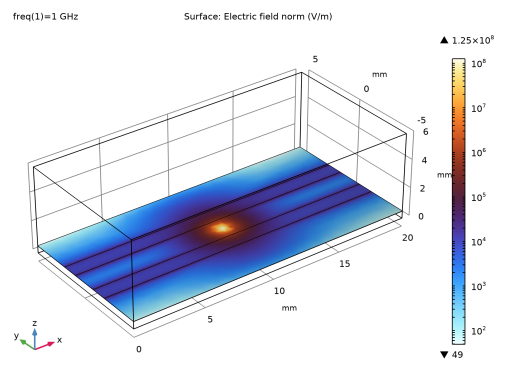

پس از فعال سازی مجدد منبع نویز در خط دیفرانسیل، اثر آن بر روی برد مدار در شکل 6 ارائه شده است . تطبیق امپدانس ورودی ( S11dB ) زیر 30- دسی بل است و افت ورودی ( S21dB ) بهتر از 0.05 دسی بل است. بنابراین، هنگامی که نویز به طور یکسان بر هر جزء خط از جفت دیفرانسیل تأثیر می‌گذارد، آن ویژگی‌ها همانطور که در مورد خط تک سر نشان داده شده است، کاهش نمی‌یابد.
شکل 6: هنجار میدان الکتریکی در سطح بالای برد مدار هنگامی که یک نویز ساختگی اضافه می شود.
مسیر کتابخانه برنامه: RF_Module/Transmission_Lines_and_Waveguides/microstrip_line_tem_differential
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > تحلیل حالت مرزی TEM را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 20 را تایپ کنید . |
4 | در قسمت Depth text عدد 10 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 6 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن y ، -5 را تایپ کنید . |
7 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 20 [میلی] |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، 20[mil] را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 20 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 1.13 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن yw ، -0.565+1.5 را تایپ کنید . |
صفحه کار 1 (wp1)> آینه 1 (mir1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Mirror را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Normal Vector to Line of Reflection را پیدا کنید . در قسمت نوشتار xw ، عدد 0 را تایپ کنید . |
6 | در قسمت متن yw ، 1 را تایپ کنید . |
نقطه 1 (pt1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و More Primitives>Point را انتخاب کنید . |
2 | در پنجره تنظیمات برای Point ، بخش Point را پیدا کنید . |
3 | در قسمت متن x ، 10 را تایپ کنید . |
4 | در قسمت متن z ، 20[mil] را تایپ کنید . |
5 |  روی Build All Objects کلیک کنید . |
6 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
مواد 2 (mat2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | فقط دامنه 1 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 3.38 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
1 |  روی دکمه Show More Options در نوار ابزار Model Builder کلیک کنید . |
2 | در کادر محاوره‌ای Show More Options ، Physics>Advanced Physics Options را در درخت انتخاب کنید. |
3 | در درخت، کادر را برای گره Physics>Advanced Physics Options انتخاب کنید . |
4 | روی OK کلیک کنید . |
5 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک کنید . |
6 | در پنجره تنظیمات برای امواج الکترومغناطیسی ، دامنه فرکانس ، برای گسترش بخش گزینه‌های پورت کلیک کنید . |
7 | از لیست فرمولاسیون Port ، Constraint-based را انتخاب کنید . |
پورت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Port را انتخاب کنید . |
2 | فقط مرزهای 1 و 4 را انتخاب کنید.  |
3 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
4 | از لیست نوع پورت ، عرضی الکترومغناطیسی (TEM) را انتخاب کنید . |
5 | در قسمت متن Z ref ، 100[ohm] را تایپ کنید . |
پتانسیل الکتریکی 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electric Potential را انتخاب کنید . |
2 | فقط Edge 13 را انتخاب کنید.  |
پورت 1
در پنجره Model Builder ، روی Port 1 کلیک کنید .
پتانسیل الکتریکی 2
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electric Potential را انتخاب کنید . |
2 | فقط لبه 9 را انتخاب کنید.  |
3 | در پنجره تنظیمات Electric Potential ، قسمت Electric Potential را پیدا کنید . |
4 | از لیست V 0 ، پتانسیل الکتریکی منفی را انتخاب کنید . |
پورت 1
در پنجره Model Builder ، روی Port 1 کلیک کنید .
زمین 1
در نوار ابزار Physics ، روی Attributes کلیک کنید و Ground را انتخاب کنید .
Attributes کلیک کنید و Ground را انتخاب کنید .
پورت 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Port را انتخاب کنید . |
2 | فقط مرزهای 14 و 15 را انتخاب کنید.  |
3 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
4 | از لیست نوع پورت ، عرضی الکترومغناطیسی (TEM) را انتخاب کنید . |
5 | در قسمت متن Z ref ، 100[ohm] را تایپ کنید . |
پتانسیل الکتریکی 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electric Potential را انتخاب کنید . |
2 | فقط Edge 29 را انتخاب کنید.  |
پورت 2
در پنجره Model Builder ، روی Port 2 کلیک کنید .
پتانسیل الکتریکی 2
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electric Potential را انتخاب کنید . |
2 | فقط Edge 27 را انتخاب کنید.  |
3 | در پنجره تنظیمات Electric Potential ، قسمت Electric Potential را پیدا کنید . |
4 | از لیست V 0 ، پتانسیل الکتریکی منفی را انتخاب کنید . |
پورت 2
در پنجره Model Builder ، روی Port 2 کلیک کنید .
زمین 1
در نوار ابزار Physics ، روی Attributes کلیک کنید و Ground را انتخاب کنید .
Attributes کلیک کنید و Ground را انتخاب کنید .
هادی الکتریکی کامل 2

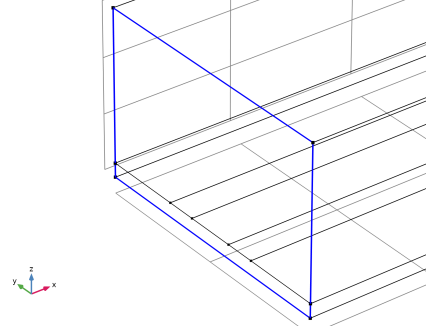

1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | فقط مرز 10 را انتخاب کنید.  |
هادی الکتریکی کامل 3

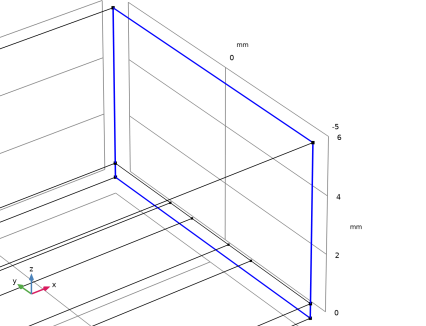

1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | فقط مرز 8 را انتخاب کنید.  |
دوقطبی نقطه الکتریکی 1
1 | در نوار ابزار Physics ، روی  Points کلیک کنید و Electric Point Dipole را انتخاب کنید . |
2 | فقط نقطه 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای دوقطبی نقطه الکتریکی ، بخش پارامترهای دوقطبی را پیدا کنید . |
4 | بردار n p را به عنوان مشخص کنید |
0 | ایکس |
0 | y |
-1 | z |
5 | در قسمت متن p ، 5e-4 را تایپ کنید . |
پورت 3
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) روی Port 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
3 | در قسمت متن Z ref ، 50[ohm] را تایپ کنید . |
پتانسیل الکتریکی 2
1 | در پنجره Model Builder ، گره Port 3 را گسترش دهید . |
2 | روی Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)>Port 3>Electric Potential 2 کلیک راست کرده و Delete را انتخاب کنید . |
پورت 4
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) روی Port 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
3 | در قسمت متن Z ref ، 50[ohm] را تایپ کنید . |
پتانسیل الکتریکی 2
1 | در پنجره Model Builder ، گره Port 4 را گسترش دهید . |
2 | روی Component 1 (comp1)> Electromagnetic Waves, Frequency Domain (emw)> Port 4> Electric Potential 2 کلیک راست کرده و Delete را انتخاب کنید . |
پورت 1، پورت 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) ، Ctrl کلیک کنید تا Port 1 و Port 2 را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
گروه بندری خط دیفرانسیل
در پنجره تنظیمات گروه ، Differential Line Port Group را در قسمت نوشتار Label تایپ کنید .
پورت 3، پورت 4
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) ، Ctrl کلیک کنید تا Port 3 و Port 4 را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
گروه بندری تک خطی
در پنجره تنظیمات گروه ، Single-Ended Line Port Group را در قسمت نوشتار Label تایپ کنید .
تعاریف
پنهان کردن برای فیزیک 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Definitions را گسترش دهید . |
2 | روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
3 | در پنجره تنظیمات برای پنهان کردن فیزیک ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
4 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 | فقط مرزهای 5 و 7 را انتخاب کنید.  |
مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مش ، بخش امواج الکترومغناطیسی ، دامنه فرکانس (emw) را پیدا کنید . |
3 | کادر بررسی Refine Conductive Edges را انتخاب کنید . |
4 | از لیست نوع اندازه ، User defined را انتخاب کنید . |
5 |  روی ساخت همه کلیک کنید . |
مطالعه 1
مرحله 1: تجزیه و تحلیل حالت مرزی TEM
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: تجزیه و تحلیل حالت مرزی TEM کلیک کنید . |
2 | در پنجره تنظیمات برای تجزیه و تحلیل حالت مرزی TEM ، بخش فیزیک و انتخاب متغیرها را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Differential Line Port Group را انتخاب کنید . |
5 |  روی Disable کلیک کنید . |
6 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)> Perfect Electric Conductor 3 را انتخاب کنید . |
7 |  روی Disable کلیک کنید . |
8 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)>Electric Point Dipole 1 را انتخاب کنید . |
9 |  روی Disable کلیک کنید . |
مرحله 2: دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Differential Line Port Group را انتخاب کنید . |
5 |  روی Disable کلیک کنید . |
6 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)> Perfect Electric Conductor 3 را انتخاب کنید . |
7 |  روی Disable کلیک کنید . |
8 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)>Electric Point Dipole 1 را انتخاب کنید . |
9 |  روی Disable کلیک کنید . |
10 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
11 | در پنجره تنظیمات برای مطالعه ، Study 1, Single-Ended Line را در قسمت نوشتار Label تایپ کنید . |
12 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
S-پارامتر، خط تک پایانی
1 | در پنجره Model Builder ، گره Results>Derived Values را گسترش دهید ، سپس روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، S-parameter، Single-Ended Line را در قسمت نوشتار Label تایپ کنید . |
امپدانس حالت پورت، خط تک سر
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Port Mode Impedance، Single-Ended Line را در قسمت نوشتار Label تایپ کنید . |
3 | روی Replace Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)> امواج الکترومغناطیسی، دامنه فرکانس > تجزیه و تحلیل حالت مرزی TEM > emw.Zmode_3 – امپدانس مشخصه پورت حالت TEM – Ω را انتخاب کنید . |
4 |  روی ارزیابی کلیک کنید . |
هنجار میدان الکتریکی، خط تک سر
1 | در پنجره Model Builder ، در قسمت Results روی Electric Field (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، هنجار میدان الکتریکی، خط تک انتهایی را در قسمت نوشتار برچسب تایپ کنید. |
چند برش
1 | در پنجره Model Builder ، گره Electric Field Norm، Single-Ended Line را گسترش دهید . |
2 | روی Results>Electric Field Norm، Single-Ended Line>Multislice کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Electric Field Norm، Single-Ended Line کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 |  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای Color Table ، Thermal>ThermalWave را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
7 | از لیست مقیاس ، لگاریتمی را انتخاب کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرزهای 6 و 8–11 را انتخاب کنید. |
3 | در نوار ابزار Electric Field Norm، Single-Ended Line ، روی  Plot کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > تحلیل حالت مرزی TEM را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 1: تجزیه و تحلیل حالت مرزی TEM
1 | در پنجره تنظیمات برای تجزیه و تحلیل حالت مرزی TEM ، بخش فیزیک و انتخاب متغیرها را پیدا کنید . |
2 | تیک Modify model configuration for study step را انتخاب کنید . |
3 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Differential Line Port Group را انتخاب کنید . |
4 | کلیک راست کرده و Disable را انتخاب کنید . |
5 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)> Perfect Electric Conductor 3 را انتخاب کنید . |
6 |  روی Disable کلیک کنید . |
مرحله 2: دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Differential Line Port Group را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)> Perfect Electric Conductor 3 را انتخاب کنید . |
7 |  روی Disable کلیک کنید . |
8 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
9 | در پنجره تنظیمات برای مطالعه ، Study 2، Single-Ended Line with Noise را در قسمت نوشتار Label تایپ کنید . |
10 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
پارامتر S، خط تک سر با نویز
1 | در پنجره Model Builder ، در قسمت Results>Derived Values روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، S-parameter، Single-Ended Line with Noise را در قسمت نوشتار Label تایپ کنید . |
هنجار میدان الکتریکی، خط تک سر با نویز
1 | در پنجره Model Builder ، در قسمت Results روی Electric Field (emw) کلیک کنید . |
2 | در پنجره تنظیمات گروه طرح سه بعدی ، هنجار میدان الکتریکی، خط تک انتهایی با نویز را در قسمت نوشتار برچسب تایپ کنید. |
چند برش
1 | در پنجره Model Builder ، Electric Field Norm، Single-Ended Line with Noise را گسترش دهید . |
2 | روی Results>Electric Field Norm، Single-Ended Line with Noise>Multislice کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
در پنجره Model Builder ، در Results>Electric Field Norm، Single-Ended Line روی Surface 1 کلیک راست کرده و Copy را انتخاب کنید .
سطح 1
در پنجره Model Builder ، روی Electric Field Norm، Single-Ended Line with Noise کلیک راست کرده و Paste Surface را انتخاب کنید .
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > تحلیل حالت مرزی TEM را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 3
مرحله 1: تجزیه و تحلیل حالت مرزی TEM
1 | در پنجره تنظیمات برای تجزیه و تحلیل حالت مرزی TEM ، بخش فیزیک و انتخاب متغیرها را پیدا کنید . |
2 | تیک Modify model configuration for study step را انتخاب کنید . |
3 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)>Electric Point Dipole 1 را انتخاب کنید . |
4 | کلیک راست کرده و Disable را انتخاب کنید . |
5 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Single Ended Line Port Group را انتخاب کنید . |
6 | کلیک راست کرده و Disable را انتخاب کنید . |
مرحله 2: دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Electromagnetic Waves, Frequency Domain (emw)>Electric Point Dipole 1 را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Single Ended Line Port Group را انتخاب کنید . |
7 | کلیک راست کرده و Disable را انتخاب کنید . |
8 | در پنجره Model Builder ، روی Study 3 کلیک کنید . |
9 | در پنجره تنظیمات برای مطالعه ، Study 3، Differential Line را در قسمت نوشتار Label تایپ کنید . |
10 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
پارامتر S، خط دیفرانسیل
1 | در پنجره Model Builder ، در قسمت Results>Derived Values روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، S-parameter، Differential Line را در قسمت نوشتار Label تایپ کنید . |
امپدانس حالت پورت، خط دیفرانسیل
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Port Mode Impedance، Differential Line را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 3، خط دیفرانسیل /راه حل 5 (sol5) را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)> امواج الکترومغناطیسی، دامنه فرکانس > تجزیه و تحلیل حالت مرزی TEM > emw.Zmode_1 – امپدانس مشخصه پورت حالت TEM – Ω را انتخاب کنید . |
5 |  روی ارزیابی کلیک کنید . |
هنجار میدان الکتریکی، خط دیفرانسیل
1 | در پنجره Model Builder ، در قسمت Results روی Electric Field (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، هنجار میدان الکتریکی، خط دیفرانسیل را در قسمت نوشتار برچسب تایپ کنید. |
چند برش
1 | در پنجره Model Builder ، گره Electric Field Norm، Differential Line را گسترش دهید . |
2 | روی Results>Electric Field Norm، Differential Line>Multislice کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
در پنجره Model Builder ، در Results>Electric Field Norm، Single-Ended Line روی Surface 1 کلیک راست کرده و Copy را انتخاب کنید .
سطح 1
در پنجره Model Builder ، روی Electric Field Norm، Differential Line کلیک راست کرده و Paste Surface را انتخاب کنید .
میدان الکتریکی Ez، خط دیفرانسیل
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Electric Field Ez، Differential Line را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 3، خط دیفرانسیل /راه حل 5 (sol5) را انتخاب کنید . |
سطح 1
1 | روی Electric Field Ez، Differential Line کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text emw.Ez را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Rainbow>Dipole را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرز 3 را انتخاب کنید. |
3 | در نوار ابزار Electric Field Ez، Differential Line ، روی  Plot کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > تحلیل حالت مرزی TEM را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 4
مرحله 1: تجزیه و تحلیل حالت مرزی TEM
1 | در پنجره تنظیمات برای تجزیه و تحلیل حالت مرزی TEM ، بخش فیزیک و انتخاب متغیرها را پیدا کنید . |
2 | تیک Modify model configuration for study step را انتخاب کنید . |
3 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Single Ended Line Port Group را انتخاب کنید . |
4 | کلیک راست کرده و Disable را انتخاب کنید . |
مرحله 2: دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw)>Single Ended Line Port Group را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | در پنجره Model Builder ، روی Study 4 کلیک کنید . |
7 | در پنجره تنظیمات برای مطالعه ، Study 4، Differential Line with Noise را در قسمت نوشتار Label تایپ کنید . |
8 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
پارامتر S، خط دیفرانسیل با نویز
1 | در پنجره Model Builder ، در قسمت Results>Derived Values روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، S-parameter، Differential Line with Noise را در قسمت نوشتار Label تایپ کنید . |
هنجار میدان الکتریکی، خط دیفرانسیل با نویز
1 | در پنجره Model Builder ، در قسمت Results روی Electric Field (emw) کلیک کنید . |
2 | در پنجره تنظیمات گروه طرح سه بعدی ، هنجار میدان الکتریکی، خط دیفرانسیل با نویز را در قسمت نوشتار برچسب تایپ کنید. |
چند برش
1 | در پنجره Model Builder ، Electric Field Norm، Differential Line with Noise Node را گسترش دهید . |
2 | روی Results>Electric Field Norm، Differential Line with Noise>Multislice کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
در پنجره Model Builder ، در Results>Electric Field Norm، Single-Ended Line روی Surface 1 کلیک راست کرده و Copy را انتخاب کنید .
سطح 1
در پنجره Model Builder ، روی Electric Field Norm، Differential Line with Noise کلیک راست کرده و Paste Surface را انتخاب کنید .
