یک مقاومت و یک منبع ولتاژ را به صورت سری با سلف اضافه کنید.
منبع ولتاژ 1
1 | در Model Builder  گره Electrical Circuit (cir) را انتخاب کنید. |
2 | در نوار ابزار مدار الکتریکی، روی منبع ولتاژ کلیک کنید  . |

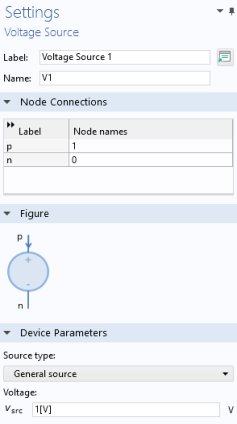

به پنجره تنظیمات مربوط به منبع ولتاژ بروید. تنظیمات پیش‌فرض مربوط به منبع DC 1 ولتی است. در زیر Node Connections 1 و 0 را در جدول Node names مانند شکل سمت راست وارد کنید.
مقاومت 1
1 | در نوار ابزار Electrical Circuit روی Resistor کلیک کنید  . |
2 | به پنجره تنظیمات برای Resistor بروید. در قسمت Node Connections در جدول Node names مانند شکل سمت راست عدد 1 و 2 را وارد کنید. |
3 | در قسمت پارامترهای دستگاه در قسمت نوشتاری R ، 100[mohm] را وارد کنید . |
من خارجی در مقابل. U 1
یک ویژگی خاص برای اتصال مدار به مدل اجزای محدود وجود دارد.
1 | در نوار ابزار Electrical Circuit روی External I در مقابل کلیک کنید. یو  _ |
2 | در پنجره تنظیمات برای External I در مقابل. U در قسمت Node Connections، نام گره ها را مانند شکل سمت راست وارد کنید. |
3 | در قسمت External Device، از لیست Electric Potential V، ولتاژ سیم پیچ (mf/coil1) را انتخاب کنید. |
توالی گره ها در زیر مدار الکتریکی باید با این شکل مطابقت داشته باشد.
