با افزودن Selections و تنظیم Datasets در زیر گره Results می توانید نمودارهای جالب تری ایجاد کنید.
1 | در Model Builder، گره Results>Datasets را گسترش دهید. روی Study 1/Solution 1 کلیک راست کرده  و Duplicate را انتخاب کنید  . |
2 | روی Study 1/Solution 1 (3) کلیک راست کرده  و Selection را انتخاب کنید. یک گره Selection به Model Builder اضافه می شود. |
3 | برای انتخاب به پنجره تنظیمات بروید. در قسمت انتخاب نهاد هندسی: |
– | از لیست سطح نهاد هندسی، دامنه را انتخاب کنید. |
– | از لیست Selection، Winding را انتخاب کنید.  |
4 | روی Study 1/Solution 1 (1) کلیک راست کرده  و Duplicate را انتخاب کنید  . |
5 | روی Study 1/Solution 1 (4) کلیک راست کرده  و Selection را انتخاب کنید. یک گره Selection به Model Builder اضافه می شود. |
6 | برای انتخاب به پنجره تنظیمات بروید. در قسمت انتخاب موجودیت هندسی: |
– | از لیست سطح نهاد هندسی، دامنه را انتخاب کنید. |
– | از لیست Selection، Core را انتخاب کنید. |
|B| و جهت سیم پیچ
1 | در نوار ابزار نتایج، روی 3D Plot Group کلیک کنید  . |
هنگامی که گروه طرح سه بعدی در Model Builder انتخاب می شود، یک نوار ابزار اضافی حاوی ابزار Plot برای گروه طرح سه بعدی ظاهر می شود. تغییر نام 3D Plot Group 2 به |B| و Coil Direction را با تایپ نام جدید در قسمت Label text.

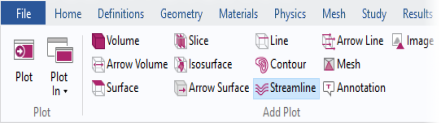

2 | در |B| و نوار ابزار Coil Direction، روی Streamline کلیک کنید  . |
3 | به پنجره تنظیمات برای Streamline بروید. روی Replace Expression  در گوشه سمت راست بالای بخش Expression کلیک کنید. از منو، Component 1>Magnetic Fields>Coil parameters>mf.coil1.eCoilx,…,mf.coil1.eCoilz – جهت سیم پیچ را انتخاب کنید. |
4 | در قسمت Selection، روی دکمه Paste Selection کلیک کنید  و عدد 58 را در قسمت Selection وارد کنید. |
5 | روی OK کلیک کنید |
6 | روی |B| راست کلیک کنید و Coil Direction  و Volume را انتخاب کنید  . |
یک گره Volume 1 به Model Builder اضافه می شود.

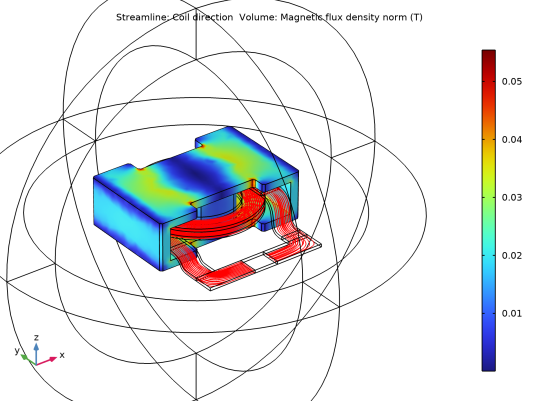

7 | به پنجره تنظیمات مربوط به میزان صدا بروید. در زیر Data from list Dataset، مطالعه 1/Solution 1 (4) را انتخاب کنید.  |
8 | روی دکمه Plot کلیک کنید  . |
در نوار ابزار پنجره Graphics، یک بار روی دکمه Zoom In کلیک کنید
.
.
