قدرت هدف زیردریایی
معرفی
دفاع اولیه یک زیردریایی در ظرفیت پنهان ماندن آن در حین عملیات نهفته است. از آنجایی که امواج رادیویی به شدت توسط آب دریا جذب می شوند، ناوبری صوتی یا سونار یکی از روش های اصلی مورد استفاده برای تشخیص زیردریایی ها است. طراحان نحوه انعکاس امواج صوتی را به منظور به حداقل رساندن ناحیه بازتابی معادل زیردریایی تجزیه و تحلیل می کنند. قدرت هدف یا TS، اندازه گیری مساحت یک هدف سونار است. در اکثر زیردریایی ها، کاهش سیگنال پس پراکندگی از طریق اعمال مواد جاذب به سطوح بیرونی زیردریایی حاصل می شود.
این آموزش بر اساس زیردریایی معیار BeTTSi (Benchmark Target Echo Strength Simulation) ارائه شده در Ref. 1 و رفر. 2 . این هندسه معیار، که در شکل 1 نشان داده شده است ، ویژگی های رایج در زیردریایی های مدرن را بدون نمایش هیچ کلاس زیردریایی واقعی ارائه می دهد.

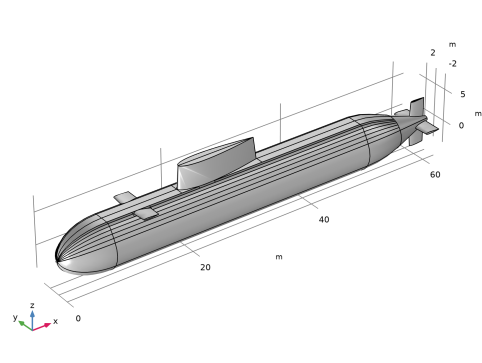

شکل 1: هندسه زیردریایی BeTSSi.
این مدل از نظر آکوستیک بزرگ است و از فرمول تثبیت شده در رابط فشار آکوستیک، عناصر مرزی (BEM) بهره می برد. فعال کردن فرمول تثبیت شده، همگرایی را برای مدل های بزرگ (فرکانس بالا یا دامنه های بزرگ) به قیمت درجات آزادی اضافی تضمین می کند.
تعریف مدل
این مدل از ویژگی میدان فشار پس زمینه برای نمایش یک موج کروی ساطع شده از فاصله d_منبع 1000 متری با زاویه 330 درجه فی از کمان زیردریایی استفاده می کند. زمانی که امواج به زیردریایی می رسند، به صورت محلی مانند امواج هواپیما رفتار می کنند. مدل مواد Ocean Attenuation برای نمایش تلفات موجود در رسانه فرستنده استفاده می شود. این مدل میرایی بر اساس یک مدل نیمه تحلیلی با پارامترهایی است که بر اساس داده های اندازه گیری گسترده است. این شامل اثرات ناشی از ویسکوزیته در آب خالص، فرآیندهای شل شدن اسید بوریک و سولفات منیزیم، و همچنین عمق، دما، شوری (عملی) و مقدار pH است.
مواد جاذب قرار داده شده بر روی سطوح سخت از طریق گزینه ضریب جذب در شرایط مرزی امپدانس نشان داده می شود . این ویژگی امپدانس داده شده توسط
(1)
جایی که ρc چگالی مختلط، i واحد فرضی، ω فرکانس زاویه ای، Z i امپدانس ورودی صوتی خاص، cc سرعت مختلط صوت، R ضریب بازتاب، فاز و α است . n ضریب جذب بروز طبیعی است. در این حالت، امپدانس کاملاً مقاومتی خواهد بود، همانطور که روی 0 تنظیم شده است.
قدرت هدف یا TS از طریق رابطه 2 محاسبه می شود :
(2)
جایی که p s فشار پراکنده در نقطه گوش دادن است، p in فشار پس زمینه در زیردریایی و d گوش دادن فاصله زیردریایی تا نقطه گوش دادن است. از آنجایی که از d_source به عنوان فاصله تا نقطه شنیداری استفاده خواهیم کرد ، این معادله در تعریف متغیر تغییر یافته است.
نتایج و بحث

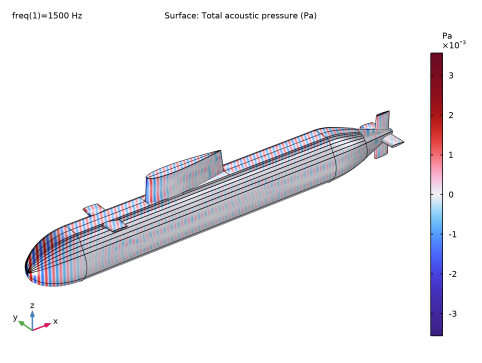

شکل 2 فشار صوتی کل در سطوح زیردریایی را نشان می دهد. توجه داشته باشید که چگونه امواج فشار تقریباً مسطح هستند و چگونه سمت منبع “روشن نشده” فشار آکوستیک بسیار کمتری را نشان می دهد. همچنین به تعداد زیادی طول موج در نظر گرفته شده در مدل توجه کنید، این یک مدل از نظر صوتی بزرگ است.
شکل 2: فشار صوتی کل در زیردریایی.

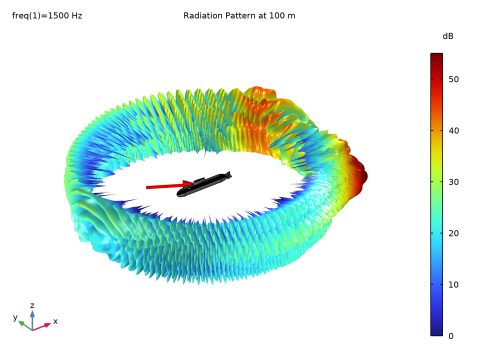

شکل 3 الگوی تشعشع را در فاصله 100 متری زیردریایی نشان می دهد. جهت انتشار سیگنال صوتی با فلش مشخص شده است. به لوب های پیچیده ای که در این فرکانس ظاهر می شوند توجه کنید و اینکه سیگنال پراکنده چگونه بسیار به موقعیت واقعی اندازه گیری آن بستگی دارد.
شکل 3: الگوی تشعشع در فاصله 100 متری از زیردریایی.

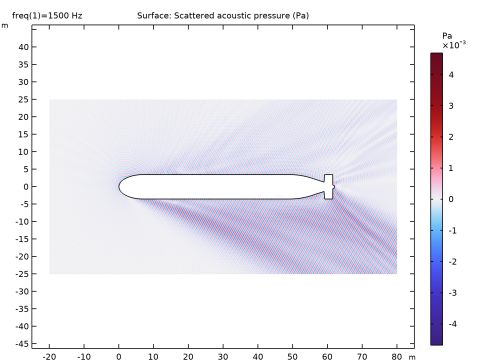

برش مقطعی از فشار صوتی پراکنده از طریق مرکز زیردریایی در شکل 4 نشان داده شده است .
شکل 4: برش مقطع فشار صوتی پراکنده.

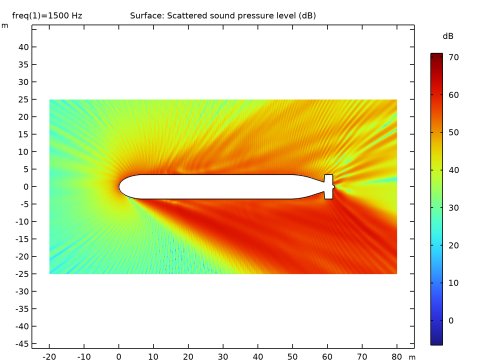

روش دیگر برای ارائه این، ترسیم سطح فشار صدای پراکنده در بخش، همانطور که در شکل 5 نشان داده شده است .
شکل 5: برش مقطع سطح فشار صوتی پراکنده.

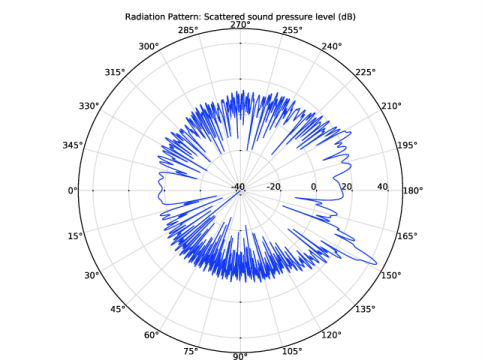

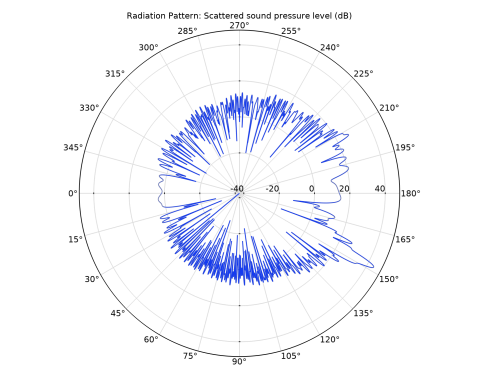

شکل 6 نمودار قطبی سطح فشار صوت را در اطراف زیردریایی نشان می دهد، یعنی الگوی تشعشع. به قله ها درست زیر زیردریایی و در زاویه بازتاب از منبع توجه کنید.
شکل 6: نمودار قطبی سطح فشار صوت.

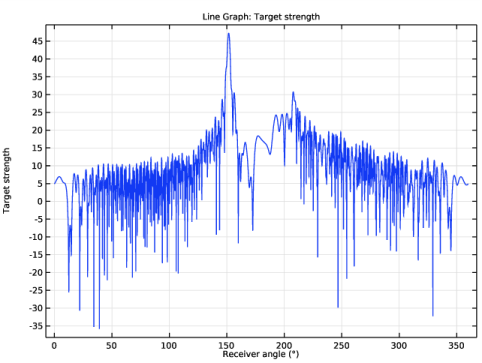

تجهیزات سونار را می توان در تنظیمات غیرفعال و فعال اجرا کرد. در یک سونار غیرفعال، حسگر فقط صدای ساطع شده توسط زیردریایی را در طول عملیات خود منعکس می کند، در حالی که یک منبع فعال از روشی فعال برای تولید سیگنال صوتی استفاده می کند که روی زیردریایی منعکس می شود. سونار فعال را می توان در پیکربندی های تک استاتیک، زمانی که منبع و نقطه شنیداری با هم تطابق دارند، یا در پیکربندی های بی استاتیک، که موقعیت منبع و نقطه شنیداری متفاوت است، استفاده کرد. قدرت هدف، همانطور که در معادله 2 تعریف شده است ، برای یک پیکربندی bistatic در شکل 7 نشان داده شده است .
شکل 7: قدرت هدف Bistatic زیردریایی برای گیرنده ای که در همان فاصله با منبع قرار دارد.
نکاتی درباره پیاده سازی COMSOL
مدل از یک فایل MPHBIN به عنوان هندسه شروع استفاده می کند. تولید این هندسه با استفاده از عملکرد COMSOL امکان پذیر است. دستورالعمل های انجام این کار در ضمیمه – دستورالعمل های مدل سازی هندسه پوشش داده شده است . به دلیل پیچیدگی هندسه و استفاده از عملیات Cap Face ، تولید هندسه به ماژول واردات CAD و ماژول طراحی نیاز دارد . مراحل و عملیات ساخت هندسه شامل برخی از اطلاعات هندسه مانند پارامترها، مختصات و پارامترهای منحنی است که در ضمیمه C از Ref. 2 . مراحل ساخت هندسه، با استفاده از عملیات هندسه COMSOL، در برخی جنبه ها با موارد موجود در Ref متفاوت است. 2 .
منابع
1. B. Nolte، I. Schäfer، C. de Jong، و L. Gilroy، “معیار BeTSSi II در شبیه سازی قدرت هدف”، مجموعه مقالات Forum Acusticum ، 2014.
2. JV Venås و T. Kvamsdal، “روش عناصر مرزی ایزوهندسی برای پراکندگی صوتی توسط یک زیردریایی،” Comp. مت. Appl. مکانیک. مهندس ، جلد 359، ص. 112670، 2020، https://doi.org/10.1016/j.cma.2019.112670 .
مسیر کتابخانه برنامه: Acoustics_Module/Underwater_Acoustics/submarine_target_strength
دستورالعمل مدلسازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Acoustics>Pressure Acoustics>Pressure Acoustics، Boundary Elements (pabe) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
مدل از یک فایل خارجی با هندسه استفاده می کند.
واردات 1 (imp1)
1 | در نوار ابزار صفحه اصلی ، روی  واردات کلیک کنید . |
2 | در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید . |
3 | از فهرست منبع ، فایل COMSOL Multiphysics را انتخاب کنید . |
4 |  روی Browse کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل submarine_target_strength.mphbin دوبار کلیک کنید . |
6 |  روی Import کلیک کنید . |
هندسه باید مانند شکل 1 باشد .
نام گروه پارامتر را تغییر دهید و پارامترها را از یک فایل وارد کنید.
تعاریف جهانی
پارامترهای مدل
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات پارامترها ، Model Parameters را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Parameters را پیدا کنید .  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل submarine_target_strength_parameters.txt دوبار کلیک کنید . |
اپراتور متوسط برای بدست آوردن میانگین فشار ورودی بر روی زیردریایی استفاده می شود.
تعاریف
میانگین 1 (aveop1)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کنید و میانگین را انتخاب کنید . |
2 | در پنجره تنظیمات برای میانگین ، بخش انتخاب منبع را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
متغیرهای جدیدی را اضافه کنید که در پس پردازش استفاده خواهند شد.
متغیرهای 1
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
TS | 20*log10((abs(pabe.p_s)/p_in)*d_source/1[m]) | قدرت هدف | |
p_in | aveop1(abs(pabe.p_b)) | پا | فشار ورودی |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Water, liquid را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
آب، مایع (mat1)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، همه فضای خالی را انتخاب کنید . |
آکوستیک فشار، عناصر مرزی (پایه)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Acoustics Pressure , Boundary Elements (pabe) کلیک کنید . |
2 | در پنجره تنظیمات برای آکوستیک فشار ، عناصر مرزی ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه فضای خالی را انتخاب کنید . |
4 | بخش تنظیمات سطح فشار صدا را پیدا کنید . از فهرست فشار مرجع برای فهرست سطح فشار صدا ، استفاده از فشار مرجع برای آب را انتخاب کنید . |
این مدل در مقایسه با طول موج بسیار بزرگ است. از فرمول تثبیت شده در فیزیک آکوستیک فشار، عناصر مرزی استفاده کنید . این امر همگرایی حل کننده تکراری را تضمین می کند. بدون تثبیت، حل کننده تکراری بیش از حدود 800 هرتز همگرا نمی شود و با نزدیک شدن تحریک به این فرکانس، به تعداد بسیار زیادی تکرار نیاز دارد.
5 |  روی دکمه Show More Options در نوار ابزار Model Builder کلیک کنید . |
6 | در کادر محاوره‌ای Show More Options ، Physics>Stabilization را در درخت انتخاب کنید. |
7 | در درخت، کادر را برای گره Physics>Stabilization انتخاب کنید . |
8 | روی OK کلیک کنید . |
9 | در پنجره تنظیمات برای آکوستیک فشار ، عناصر مرزی ، برای گسترش بخش تثبیت کلیک کنید . |
10 | چک باکس Stabilized Formulation را انتخاب کنید . |
مدل تضعیف اقیانوس را که مخصوصاً در فرکانس‌های بالا مرتبط است، روشن کنید.
آکوستیک فشار 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Pressure Acoustics، Boundary Elements (pabe) روی Pressure Acoustics 1 کلیک کنید . |
2 | در پنجره تنظیمات برای آکوستیک فشار ، بخش مدل آکوستیک فشار را پیدا کنید . |
3 | از لیست مدل Fluid ، Ocean attenuation را انتخاب کنید . |
4 | بخش ورودی مدل را پیدا کنید . در قسمت متن D ، depth را تایپ کنید . |
میدان فشار پس زمینه 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و زمینه فشار پس زمینه را انتخاب کنید . |
فیلد پس‌زمینه توسط منبعی در فاصله‌ای که توسط پارامتر d_source داده شده است تولید می‌شود . زمانی که امواج کروی به هدف می رسند، به صورت موضعی مانند امواج سطحی رفتار می کنند.
2 | در پنجره تنظیمات برای میدان فشار پس زمینه ، قسمت زمینه فشار پس زمینه را پیدا کنید . |
3 | از لیست نوع فیلد فشار ، موج کروی را انتخاب کنید . |
4 | در قسمت متن p 0 ، p_ref را تایپ کنید . |
5 | بردار x 0 را به صورت مشخص کنید |
-d_source*cos(phi) | ایکس |
-d_source*sin(phi) | y |
0 | z |
امپدانس 1
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و امپدانس را انتخاب کنید . |
این زیردریایی برای کاهش سیگنال پراکنده از مقداری پوشش anechoic استفاده می کند. این ضریب جذب را می توان به عنوان اغلب وابسته تعیین کرد، اما در این موارد مقدار پارامتر alpha_n را می گیرد .
2 | در پنجره تنظیمات امپدانس ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
4 | قسمت امپدانس را پیدا کنید . از لیست مدل امپدانس ، ضریب جذب را انتخاب کنید . |
5 | در قسمت متن α n ، alpha_n را تایپ کنید . |
در این مدل مش به صورت دستی تنظیم می شود. با افزودن مستقیم جزء مش مورد نظر ادامه دهید.
مش 1
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
برای کاهش هزینه محاسبات، توصیه می شود در صورت امکان از مش نقشه برداری شده استفاده کنید.
2 | فقط مرزهای 19-36، 41-44، 49-52، 55، 56، 59-61، 64-66، و 91-98 را انتخاب کنید. |
توزیع 1
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
از آنجایی که ویژگی های پراکندگی تا حد زیادی تحت تاثیر بادبان، سکان و هواپیمای کمان قرار می گیرد، یک شبکه ریزتر در اطراف لبه جلویی این سطوح ایجاد کنید.
2 | فقط لبه های 67، 70، 73-76، 102 و 103 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 20 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 4 را تایپ کنید . |
7 | تیک Reverse direction را انتخاب کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 105 و 107 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 65 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 3 را تایپ کنید . |
توزیع 3
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | لبه های 194، 195، 197، 198، 200، 201، 203–207، 209–211، 213 و 214 را فقط انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | از لیست نوع توزیع ، از پیش تعریف شده را انتخاب کنید . |
5 | در قسمت متنی Number of Elements عدد 20 را تایپ کنید . |
6 | در قسمت متن نسبت عنصر ، 4 را تایپ کنید . |
توزیع 4
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط لبه های 81 و 83 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در فیلد متنی Number of element ، 2 را تایپ کنید . |
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، lam0/4 را تایپ کنید . |
5 | در قسمت متن حداقل اندازه عنصر ، 50[mm] را تایپ کنید . |
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Free Triangular را انتخاب کنید . |
2 | در پنجره تنظیمات برای Free Triangular ، بخش Boundary Selection را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، باقیمانده را انتخاب کنید . |
4 | برای گسترش بخش Tessellation کلیک کنید . از لیست روش ، Advancing front را انتخاب کنید . |
5 |  روی ساخت همه کلیک کنید . |

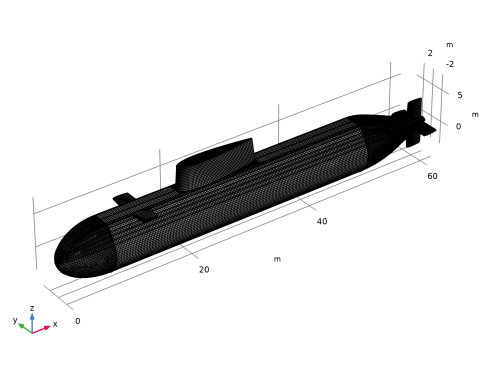

مش باید به این شکل باشد.
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن Frequencies ، f_max را تایپ کنید . |
نمودارها به صورت دستی تولید می شوند.
4 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
5 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
6 | تیک Generate defaults defaults را پاک کنید . |
تجزیه و تحلیل باید تقریباً 25 دقیقه طول بکشد و به 45 گیگابایت رم نیاز دارد. اگر کامپیوتر رم کافی نداشته باشد، زمان اجرا طولانی تر خواهد بود زیرا COMSOL به حافظه مجازی متکی است.
7 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
1 | در پنجره Model Builder ، روی Results کلیک کنید . |
2 | در پنجره تنظیمات برای نتایج ، قسمت به روز رسانی نتایج را پیدا کنید . |
3 | کادر بررسی Only plot when requested را انتخاب کنید . |
4 | تیک گزینه Recompute all plot data after solution را انتخاب کنید . |
5 | Save Data را در بخش Model پیدا کنید . از فهرست ذخیره داده نمودار ، روشن را انتخاب کنید . |
شبکه سه بعدی 1
1 | در پنجره Model Builder ، گره Results را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و More 3D Datasets>Grid 3D را انتخاب کنید . |
این شبکه برای ارزیابی راه حل در حوزه نامحدود اطراف زیردریایی استفاده خواهد شد.
3 | در پنجره تنظیمات برای Grid 3D ، بخش پارامترها را پیدا کنید . |
4 | زیربخش First Parameter را پیدا کنید . در قسمت حداقل متن، -20 را تایپ کنید . |
5 | در قسمت Maximum text عدد 80 را تایپ کنید . |
6 | زیربخش دوم پارامتر را پیدا کنید . در قسمت حداقل متن، -25 را تایپ کنید . |
7 | در قسمت Maximum text عدد 25 را تایپ کنید . |
8 | زیربخش سوم پارامتر را پیدا کنید . در قسمت حداقل متن، -0.1 را تایپ کنید . |
9 | در قسمت Maximum text 0.1 را تایپ کنید . |
10 | برای گسترش بخش Grid کلیک کنید . در قسمت متن با وضوح x ، 500 را تایپ کنید . |
11 | در قسمت متن با وضوح y ، 250 را تایپ کنید . |
12 | در قسمت متن وضوح z ، 3 را تایپ کنید . |
برش هواپیما 1
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Plane Data را پیدا کنید . |
3 | از لیست هواپیما ، XY-planes را انتخاب کنید . |
برش هواپیما 2
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از لیست Dataset ، Grid 3D 1 را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست Plane ، xy-planes را انتخاب کنید . |
منحنی پارامتری 3 بعدی 1
1 | در نوار ابزار Results ، روی  More Datasets کلیک کنید و Parameterized Curve 3D را انتخاب کنید . |
این منحنی پارامتریک دایره ای در اطراف زیردریایی در فاصله ای است که از پارامتر d_source گرفته شده است .
2 | در پنجره تنظیمات برای منحنی Parameterized 3D ، بخش Parameter را پیدا کنید . |
3 | در قسمت Maximum text 2*pi را تایپ کنید . |
4 | قسمت Expressions را پیدا کنید . در قسمت متن x ، -d_source*cos(s) را تایپ کنید . |
5 | در قسمت متن y ، -d_source*sin(s) را تایپ کنید . |
6 | تیک فقط ارزیابی عبارات تعریف شده جهانی را انتخاب کنید . |
7 | برای گسترش بخش Resolution کلیک کنید . در قسمت متن Resolution ، 10000 را تایپ کنید . |
8 |  روی Plot کلیک کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
فشار کل، مرزها
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، فشار کل، مرزها را در قسمت نوشتار برچسب تایپ کنید. |
3 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
سطح 1
1 | روی Total Pressure، Boundaries کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، pabe.p_t_bnd را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای جدول رنگ ، Wave>Wave را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
8 | از لیست مقیاس ، خطی متقارن را انتخاب کنید . |
9 | برای گسترش بخش کیفیت کلیک کنید . از لیست Resolution ، Extra fine را انتخاب کنید . |
10 |  روی دکمه Show Grid در نوار ابزار Graphics کلیک کنید . |
11 | در نوار ابزار فشار کل، مرزها ، روی  Plot کلیک کنید . |
12 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
نمودار باید مانند شکل 2 باشد .
الگوی تشعشع در 100 متر
1 | در پنجره Model Builder ، روی Total Pressure، Boundaries کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Total Pressure, Boundaries 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح سه بعدی ، الگوی تشعشع را در 100 متر در قسمت نوشتار برچسب تایپ کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست View ، نمای جدید را انتخاب کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text 0 را تایپ کنید . |
4 |  روی دکمه Show Grid در نوار ابزار Graphics کلیک کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
ظاهر مواد 1
1 | روی Surface 1 کلیک راست کرده و Material Appearance را انتخاب کنید . |
2 | در پنجره تنظیمات برای ظاهر مواد ، بخش ظاهر را پیدا کنید . |
3 | از لیست ظاهر ، سفارشی را انتخاب کنید . |
4 | از لیست نوع مواد ، کربن (جعلی) را انتخاب کنید . |
5 | در نوار ابزار Radiation Pattern at 100 m ، روی  Plot کلیک کنید . |
الگوی تشعشع در 100 متر
در پنجره Model Builder ، در قسمت Results روی Radiation Pattern در 100 m کلیک کنید .
الگوی تشعشع 1
1 | در نوار ابزار Radiation Pattern در 100 m ، روی  More Plots کلیک کنید و Radiation Pattern را انتخاب کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، 100[m]+pabe.Lp_s[m] را تایپ کنید . |
4 | چک باکس Description را انتخاب کنید . در قسمت متن مربوطه، سطح فشار صدای پراکنده را در 100[m] تایپ کنید . |
5 | تیک Use as color expression را پاک کنید . |
6 | قسمت Color را پیدا کنید . در قسمت Expression text، pabe.Lp_s را تایپ کنید . |
7 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
8 | در قسمت حداقل متن، 0 را تایپ کنید . |
9 | در قسمت Maximum text عدد 55 را تایپ کنید . |
10 | بخش ارزیابی را پیدا کنید . زیربخش Angles را پیدا کنید . در قسمت متنی Number of elevation angles عدد 120 را تایپ کنید . |
11 | در قسمت متنی Number of azimuth angles عدد 1440 را تایپ کنید . |
12 | از لیست محدودیت ، دستی را انتخاب کنید . |
13 | در قسمت متن شروع θ ، 75 را تایپ کنید . |
14 | در قسمت متنی دامنه θ ، 30 را تایپ کنید . |
15 | زیربخش Sphere را پیدا کنید . از لیست Sphere ، دستی را انتخاب کنید . |
16 | در قسمت متن X ، 28[m] را تایپ کنید . |
17 | در قسمت نوشتار Radius ، ۱۰۰[m] را تایپ کنید . |
18 | در نوار ابزار Radiation Pattern at 100 m ، روی  Plot کلیک کنید . |
سطح پیکان 1
1 | روی Radiation Pattern در 100 متر کلیک راست کرده و Arrow Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن X جزء ، cos(phi) را تایپ کنید . |
4 | در قسمت متنی جزء Y ، sin(phi) را تایپ کنید . |
5 | در قسمت متنی مولفه Z ، 0 را تایپ کنید . |
6 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
7 | قسمت تعیین موقعیت پیکان را پیدا کنید . از لیست Placement ، Uniform anisotropic را انتخاب کنید . |
8 | در قسمت متنی Number of arrows ، 1 را تایپ کنید . |
9 | در قسمت متن X وزن ، 0.1 را تایپ کنید . |
10 | قسمت Coloring and Style را پیدا کنید . از لیست پایه پیکان ، Head را انتخاب کنید . |
11 | تیک گزینه Scale factor را انتخاب کنید . در قسمت متن مرتبط، 50 را تایپ کنید . |
انتخاب 1
1 | روی Arrow Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرز 36 را انتخاب کنید. |
3 | در نوار ابزار Radiation Pattern at 100 m ، روی  Plot کلیک کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
نمودار باید مانند شکل 3 باشد .
فشار پراکنده در z = 0
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 2D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح دو بعدی ، فشار پراکنده را با z = 0 در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
سطح 1
1 | روی Scattered Pressure در z = 0 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 2 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، pabe.p_s را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای جدول رنگ ، Wave>Wave را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
9 | از لیست مقیاس ، خطی متقارن را انتخاب کنید . |
10 | در نوار ابزار فشار پراکنده در z = 0 ، روی  Plot کلیک کنید . |
11 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
نمودار باید مانند شکل 4 باشد .
سطح فشار صدا پراکنده در z = 0
1 | در پنجره Model Builder ، روی Scattered Pressure در z = 0 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی فشار پراکنده در z = 0.1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح دو بعدی ، سطح فشار صدای پراکنده را در z = 0 در قسمت نوشتار برچسب تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، pabe.Lp_s را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Rainbow>Rainbow را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
8 | از لیست مقیاس ، خطی را انتخاب کنید . |
9 | در نوار ابزار Scattered Sound Pressure Level در z = 0 ، روی  Plot کلیک کنید . |
نمودار باید مانند شکل 5 باشد .
الگوی تشعشع – سطح فشار صدا پراکنده
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و Polar Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه پلات قطبی ، Radiation Pattern – Scattered Sound Pressure Level را در قسمت نوشتاری Label تایپ کنید . |
3 | قسمت Axis را پیدا کنید . از لیست زاویه صفر ، سمت چپ را انتخاب کنید . |
الگوی تشعشع 1
1 | در نوار ابزار Radiation Pattern – Scattered Sound Pressure Level ، روی  More Plots کلیک کنید و Radiation Pattern را انتخاب کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، pabe.Lp_s را تایپ کنید . |
4 | بخش ارزیابی را پیدا کنید . زیربخش Angles را پیدا کنید . در قسمت متنی Number of angles ، 5000 را تایپ کنید . |
5 | زیربخش فاصله ارزیابی را پیدا کنید . در قسمت متن Radius ، d_source را تایپ کنید . |
6 | زیربخش جهت مرجع را پیدا کنید . در قسمت متن x ، -1 را تایپ کنید . |
7 | روی Preview Evaluation Plane کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
طرح باید به این شکل باشد.
9 | در نوار ابزار Radiation Pattern – Scattered Sound Pressure Level ، روی  Plot کلیک کنید . |
نمودار باید مانند شکل 6 باشد .
قدرت هدف Bistatic
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 1D Plot Group ، Bistatic Target Strength را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، منحنی پارامتری 3D 1 را انتخاب کنید . |
نمودار خطی 1
1 | روی Bistatic Target Strength کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، TS را تایپ کنید . |
4 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
5 | در قسمت Expression text، s[rad] را تایپ کنید . |
6 | از لیست واحد ، ° را انتخاب کنید . |
7 | چک باکس Description را انتخاب کنید . در قسمت متن مرتبط، Receiver angle را تایپ کنید . |
8 | در نوار ابزار Bistatic Target Strength ، روی  Plot کلیک کنید . |
نمودار باید مانند شکل 7 باشد .
ضمیمه – دستورالعمل های مدل سازی هندسه
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 |  روی Done کلیک کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، قسمت Advanced را پیدا کنید . |
3 | از لیست نمایش هندسه ، هسته CAD را انتخاب کنید . |
تعاریف جهانی
پارامترهای هندسه
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل submarine_target_strength_geom_sequence_parameters.txt دوبار کلیک کنید . |
5 | در قسمت نوشتار Label ، هندسه پارامترها را تایپ کنید . |
هندسه 1
صفحه کار 1 (wp1)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متنی a-semiaxis ، b را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، a را تایپ کنید . |
6 | در قسمت متنی Sector angle عدد 90 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، 90 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در شی e1 ، فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Line Segment ، قسمت Endpoint را پیدا کنید . |
4 | از لیست Specify ، Coordinates را انتخاب کنید . |
5 | در قسمت متن xw ، a+L را تایپ کنید . |
6 | در قسمت متن yw ، b را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
صفحه کار 1 (wp1)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، g2/sin(alpha) را تایپ کنید . |
5 | در قسمت نوشتار زاویه بخش ، آلفا را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، b-g2/sin(alpha) را تایپ کنید . |
8 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، 90-alpha را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در شیء c1 ، فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Line Segment ، قسمت Endpoint را پیدا کنید . |
4 | از لیست Specify ، Coordinates را انتخاب کنید . |
5 | در قسمت نوشتار xw ، a+L+g2+g3 را تایپ کنید . |
6 | در قسمت متن yw ، (b-(1-cos(alpha))*g2/sin(alpha))-g3*tan(alpha) را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
صفحه کار 1 (wp1)> حذف نهادهای 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی c1 فقط مرزهای 2 و 3 را انتخاب کنید. |
3 | در جسم e1 فقط مرزهای 2 و 3 را انتخاب کنید. |
4 | در نوار ابزار Work Plane ، روی  Build All کلیک کنید . |
چرخش 1 (rev1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Revolve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Revolve ، بخش Revolution Angles را پیدا کنید . |
3 | روی دکمه Angles کلیک کنید . |
4 | در قسمت نوشتار زاویه شروع ، 60[deg] را تایپ کنید . |
5 | در قسمت نوشتار زاویه پایان ، 180[deg] را تایپ کنید . |
6 | قسمت Revolution Axis را پیدا کنید . زیربخش جهت محور چرخش را پیدا کنید . در قسمت نوشتار xw ، 1 را تایپ کنید . |
7 | در قسمت متن yw عدد 0 را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zy-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، a را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 2 (wp2)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره Settings for Polygon ، بخش Object Type را پیدا کنید . |
3 | از لیست نوع ، منحنی باز را انتخاب کنید . |
4 | بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
0 | c_deck |
s_deck | c_deck |
-(-سین(تتا)*b+s_deck)/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)/6)^3+p_b*((-sin(theta)*b+s_deck)/6)^2) |
-(-سین(تتا)*b+s_deck)*2/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)*2/6)^3+p_b*((-sin(theta)*b+s_deck)*2/6)^2) |
-(-sin(تتا)*b+1.2[m])*3/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)*3/6)^3+p_b*((-sin(theta)*b+s_deck)*3/6)^2) |
-(-sin(تتا)*b+1.2[m])*4/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)*4/6)^3+p_b*((-sin(theta)*b+s_deck)*4/6)^2) |
-(-sin(تتا)*b+1.2[m])*5/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)*5/6)^3+p_b*((-sin(theta)*b+s_deck)*5/6)^2) |
-(-sin(تتا)*b+1.2[m])*6/6+s_deck | c_deck-(p_a*((-sin(theta)*b+s_deck)*6/6)^3+p_b*((-sin(theta)*b+s_deck)*6/6)^2) |
5 |  روی Build Selected کلیک کنید . |
6 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
اکسترود 1 (ext1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 2 (wp2) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
L |
4 | تیک Reverse direction را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 3 (wp3)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، y را روی cos(theta) قرار دهید . |
5 | در ردیف 3 ، z را روی sin(theta) قرار دهید . |
صفحه کار 3 (wp3)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 3 (wp3)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | در قسمت متن yw ، (b-(1-cos(alpha))*g2/sin(alpha)) را تایپ کنید . |
6 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
7 | در قسمت نوشتار xw ، a+L+g2+g3 را تایپ کنید . |
8 | در قسمت متن yw ، (b-(1-cos(alpha))*g2/sin(alpha))-g3*tan(alpha) را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
چرخش 2 (rev2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 3 (wp3) راست کلیک کرده و Revolve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Revolve ، بخش Revolution Angles را پیدا کنید . |
3 | روی دکمه Angles کلیک کنید . |
4 | در قسمت نوشتار زاویه پایان ، -60 را تایپ کنید . |
5 | قسمت Revolution Axis را پیدا کنید . زیربخش جهت محور چرخش را پیدا کنید . در قسمت نوشتار xw ، 1 را تایپ کنید . |
6 | در قسمت متن yw عدد 0 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck قرار دهید . |
6 | در ردیف 3 ، z را روی s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 4 (wp4)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt(c_deck^2+s_deck^2) را تایپ کنید . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt(c_deck^2+s_deck^2) |
a+L | sqrt(c_deck^2+s_deck^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 4 (wp4)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 4 (wp4)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 4 (wp4)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 4 (wp4) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 5 (wp5)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck- (p_a*((-sin(theta)*b+s_deck)/6)^3+p_b*((-sin(theta)*b+s_deck)/6) قرار دهید. ) . |
6 | در ردیف 3 ، z را روی -(-sin(theta)*b+s_deck)/6+s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 5 (wp5)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
Work Plane 5 (wp5)>Ellipse 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)/6)^3+p_b*((-sin(theta)*b+s_deck)) را تایپ کنید 6)^2))^2+(-(-سین(تتا)*b+s_deck)/6+s_deck)^2) . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 5 (wp5)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)/6)^3+p_b*((-sin(theta)*b+s_deck)/6)^2))^2+ (-(-sin(تتا)*b+s_deck)/6+s_deck)^2) |
a+L | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)/6)^3+p_b*((-sin(theta)*b+s_deck)/6)^2))^2+ (-(-sin(تتا)*b+s_deck)/6+s_deck)^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 5 (wp5)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 5 (wp5)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 5 (wp5)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 5 (wp5)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 5 (wp5)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 5 (wp5) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 6 (wp6)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck- (p_a*((-sin(theta)*b+s_deck)*2/6)^3+p_b*((-sin(theta)*b+s_deck)*2/ قرار دهید 6)^2) . |
6 | در ردیف 3 ، z را روی -(-sin(theta)*b+s_deck)*2/6+s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 6 (wp6)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 6 (wp6)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*2/6)^3+p_b*((-sin(theta)*b+s_deck) را تایپ کنید )*2/6)^2))^2+(-(-سین(تتا)*b+s_deck)*2/6+s_deck)^2) . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 6 (wp6)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*2/6)^3+p_b*((-sin(theta)*b+s_deck)*2/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*2/6+s_deck)^2) |
a+L | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*2/6)^3+p_b*((-sin(theta)*b+s_deck)*2/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*2/6+s_deck)^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 6 (wp6)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 6 (wp6)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 6 (wp6)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 6 (wp6)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 6 (wp6)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 6 (wp6) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 7 (wp7)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck- (p_a*((-sin(theta)*b+s_deck)*3/6)^3+p_b*((-sin(theta)*b+s_deck)*3/ قرار دهید 6)^2) . |
6 | در ردیف 3 ، z را روی -(-sin(theta)*b+s_deck)*3/6+s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 7 (wp7)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 7 (wp7)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*3/6)^3+p_b*((-sin(theta)*b+s_deck) را تایپ کنید )*3/6)^2))^2+(-(-سین(تتا)*b+s_deck)*3/6+s_deck)^2) . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 7 (wp7)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*3/6)^3+p_b*((-sin(theta)*b+s_deck)*3/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*3/6+s_deck)^2) |
a+L | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*3/6)^3+p_b*((-sin(theta)*b+s_deck)*3/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*3/6+s_deck)^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 7 (wp7)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 7 (wp7)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 7 (wp7)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 7 (wp7)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 7 (wp7)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 7 (wp7) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 8 (wp8)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck- (p_a*((-sin(theta)*b+s_deck)*4/6)^3+p_b*((-sin(theta)*b+s_deck)*4/ قرار دهید 6)^2) . |
6 | در ردیف 3 ، z را روی -(-sin(theta)*b+s_deck)*4/6+s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 8 (wp8)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 8 (wp8)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*4/6)^3+p_b*((-sin(theta)*b+s_deck) را تایپ کنید )*4/6)^2))^2+(-(-سین(تتا)*b+s_deck)*4/6+s_deck)^2) . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 8 (wp8)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*4/6)^3+p_b*((-sin(theta)*b+s_deck)*4/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*4/6+s_deck)^2) |
a+L | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*4/6)^3+p_b*((-sin(theta)*b+s_deck)*4/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*4/6+s_deck)^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 8 (wp8)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 8 (wp8)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 8 (wp8)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 8 (wp8)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 8 (wp8)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 8 (wp8) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 9 (wp9)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، مختصات را انتخاب کنید . |
4 | در ردیف 3 ، x را روی 7 تنظیم کنید . |
5 | در ردیف 3 ، y را روی c_deck- (p_a*((-sin(theta)*b+s_deck)*5/6)^3+p_b*((-sin(theta)*b+s_deck)*5/ قرار دهید 6)^2) . |
6 | در ردیف 3 ، z را روی -(-sin(theta)*b+s_deck)*5/6+s_deck قرار دهید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 9 (wp9)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 9 (wp9)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*5/6)^3+p_b*((-sin(theta)*b+s_deck) را تایپ کنید )*5/6)^2))^2+(-(-سین(تتا)*b+s_deck)*5/6+s_deck)^2) . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 9 (wp9)> منحنی درونیابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*5/6)^3+p_b*((-sin(theta)*b+s_deck)*5/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*5/6+s_deck)^2) |
a+L | sqrt((c_deck-(p_a*((-sin(theta)*b+s_deck)*5/6)^3+p_b*((-sin(theta)*b+s_deck)*5/6)^2) )^2+(-(-sin(تتا)*b+s_deck)*5/6+s_deck)^2) |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 9 (wp9)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 9 (wp9)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 9 (wp9)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Work Plane 9 (wp9)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 9 (wp9)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 9 (wp9) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 10 (wp10)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 10 (wp10)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 10 (wp10)>بیضی 1 (e1)
1 | در نوار ابزار Work Plane ، روی  Ellipse کلیک کنید . |
2 | در پنجره تنظیمات برای Ellipse ، قسمت Object Type را پیدا کنید . |
3 | از لیست Type ، Curve را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن a-semiaxis ، a را تایپ کنید . |
5 | در قسمت متن b-semiaxis ، c_deck را تایپ کنید . |
6 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
7 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 10 (wp10)> منحنی درون یابی 1 (ic1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Interpolation Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation Curve ، بخش Interpolation Points را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (M) | (M) است |
a+L-0.1[m] | c_deck |
a+L | c_deck |
a+L+g2 | (b-(1-cos(alpha))*g2/sin(alpha)) |
a+L+g2+0.1[m] | (b-(1-cos(alpha))*g2/sin(alpha))-0.1[m]*tan(alpha) |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 10 (wp10)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 10 (wp10)> بخش خط 2 (ls2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن xw ، a+L+g2 را تایپ کنید . |
7 | در قسمت متن yw ، c_deck+s_deck را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 10 (wp10)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
صفحه کار 10 (wp10)> حذف نهادهای 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni1 ، فقط مرزهای 1-6، 8، 9 و 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 10 (wp10)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 10 (wp10) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
Cap Faces 1 (cap1)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شی uni1 ، فقط لبه‌های 46–48 و 60 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 2 (cap2)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در cap1 شی ، فقط لبه‌های 44، 45، 48 و 59 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 3 (cap3)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap2 ، فقط لبه‌های 42، 43، 45 و 58 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 4 (cap4)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap3 ، فقط لبه‌های 40، 41، 43 و 57 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 5 (cap5)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap4 ، فقط لبه‌های 38، 39، 41 و 56 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 6 (cap6)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap5 ، فقط لبه‌های 36، 37، 39 و 55 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 7 (cap7)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap6 ، فقط لبه‌های 34، 35، 37 و 53 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 8 (cap8)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در پنجره تنظیمات برای Cap Faces ، قسمت Cap Faces را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | روی شی cap7 ، فقط لبه‌های 9، 10 و 27 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
Cap Faces 9 (cap9)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap8 ، فقط لبه‌های 8، 10 و 25 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 10 (cap10)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | روی شی cap9 ، فقط لبه‌های 7، 8 و 23 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 11 (cap11)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap10 ، فقط لبه‌های 6، 7 و 21 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 12 (cap12)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap11 ، فقط لبه‌های 5، 6 و 19 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 13 (cap13)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | در شیء cap12 ، فقط لبه‌های 4، 5 و 17 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
Cap Faces 14 (cap14)
1 | در نوار ابزار Geometry ، روی  Defeaturing and Repair کلیک کنید و Cap Faces را انتخاب کنید . |
2 | روی شیء cap13 ، فقط لبه‌های 3، 4 و 15 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Cap Faces ، روی  Build Selected کلیک کنید . |
صفحه کار 11 (wp11)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zx-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، c_deck را تایپ کنید . |
5 | برای گسترش بخش Local Coordinate System کلیک کنید . در قسمت متن چرخش ، 90 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
صفحه کار 11 (wp11)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 11 (wp11)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، s_x1+s_l1*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*2*s_deck/s_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*s_l1 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 11 (wp11)
در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .
صفحه کار 12 (wp12)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zx-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، c_deck+s_h را تایپ کنید . |
5 | بخش Local Coordinate System را پیدا کنید . در قسمت متن چرخش ، 90 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
صفحه کار 12 (wp12)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 12 (wp12)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، s_x2+s_l2*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*s_w2/s_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*s_l2 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 12 (wp12)> بخش خط 1 (ls1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | زیربخش Start vertex را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
4 | در شیء pc1 ، فقط نقطه 1 را انتخاب کنید. |
5 | قسمت Endpoint را پیدا کنید . زیربخش End vertex را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
6 | در شیء pc1 ، فقط نقطه 2 را انتخاب کنید. |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 12 (wp12)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، s_l2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، s_w2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، s_x2 را تایپ کنید . |
6 | در قسمت متن yw ، -s_w2 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 12 (wp12)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
صفحه کار 12 (wp12)> حذف نهادهای 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در شی uni1 ، فقط دامنه 1 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 12 (wp12)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 12 (wp12) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
Loft 1 (Loft1)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 | در پنجره تنظیمات Loft ، بخش General را پیدا کنید . |
3 | کادر تیک Unite with input objects را پاک کنید . |
4 | برای گسترش بخش Start Profile کلیک کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
5 | در شیء wp12 ، Edge 2 only را انتخاب کنید. |
6 | برای گسترش بخش پایان نمایه کلیک کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
7 | در شیء wp11 ، Edge 1 only را انتخاب کنید. |
8 |  روی Build Selected کلیک کنید . |
صفحه کار 13 (wp13)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، a+L+g2+g3 را تایپ کنید . |
صفحه کار 13 (wp13)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 13 (wp13)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، (b-(1-cos(alpha))*g2/sin(alpha))-g3*tan(alpha) را تایپ کنید . |
4 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 13 (wp13)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 13 (wp13) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 14 (wp14)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 14 (wp14)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 14 (wp14)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، r_x1+r_l1*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*r_w1/r_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*r_l1 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 14 (wp14)> منحنی پارامتری 2 (pc2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، r_x1+r_l1*s را تایپ کنید . |
4 | در قسمت متن yw ، +(5*r_w1/r_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*r_l1 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 14 (wp14)
در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .
صفحه کار 15 (wp15)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، r_h را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 15 (wp15)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 15 (wp15)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، r_x2+r_l2*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*r_w2/r_l2*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*r_l2 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 15 (wp15)> منحنی پارامتری 2 (pc2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، r_x2+r_l2*s را تایپ کنید . |
4 | در قسمت متن yw ، +(5*r_w2/r_l2*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*r_l2 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 15 (wp15)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، r_l2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 2*r_w2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، r_x2 را تایپ کنید . |
6 | در قسمت متن yw ، -r_w2 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 15 (wp15)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
صفحه کار 15 (wp15)> حذف نهادهای 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در شی uni1 فقط دامنه های 1 و 2 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 15 (wp15)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 15 (wp15) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
Loft 2 (Loft2)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 | در پنجره تنظیمات Loft ، بخش General را پیدا کنید . |
3 | کادر تیک Unite with input objects را پاک کنید . |
4 | قسمت Start Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
5 | در شیء wp15 ، Edge 2 only را انتخاب کنید. |
6 | قسمت End Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
7 | در شیء wp14 ، Edge 2 only را انتخاب کنید. |
8 |  روی Build Selected کلیک کنید . |
Loft 3 (Loft3)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 | در پنجره تنظیمات Loft ، بخش General را پیدا کنید . |
3 | کادر تیک Unite with input objects را پاک کنید . |
4 | قسمت Start Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
5 | در شیء wp15 ، Edge 1 only را انتخاب کنید. |
6 | قسمت End Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
7 | در شیء wp14 ، Edge 1 only را انتخاب کنید. |
8 |  روی Build Selected کلیک کنید . |
چرخش 1 (rot1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط اشیاء loft2 ، loft3 و wp15 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | از لیست نوع محور ، x-axis را انتخاب کنید . |
5 |  روی Range کلیک کنید . |
6 | در کادر محاوره‌ای Range ، تعداد مقادیر را از لیست روش ورود انتخاب کنید . |
7 | در قسمت متن شروع ، 0 را تایپ کنید . |
8 | در قسمت متن توقف ، 270 را تایپ کنید . |
9 | در قسمت متنی Number of values ، 4 را تایپ کنید . |
10 | روی Replace کلیک کنید . |
11 | در پنجره تنظیمات برای چرخش ، روی  Build Selected کلیک کنید . |
اتحادیه 2 (uni2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | اشیاء rot1 (1) , rot1(10) , rot1 (11) , rot1(12) , rot1 (2) rot1(3 ) rot1 (4) rot1 (5) rot1 (6) rot1 ( فقط 7) ، rot1(8) و rot1(9) . |
3 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
تبدیل به جامد 1 (csol1)
1 | در نوار ابزار Geometry ، روی  Conversions کلیک کنید و Convert to Solid را انتخاب کنید . |
2 | فقط شی uni2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تبدیل به جامد ، روی  ساخت انتخاب شده کلیک کنید . |
صفحه کار 16 (wp16)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، b_h1 را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 16 (wp16)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 16 (wp16)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، b_x1+b_l1*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*b_w1/b_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*b_l1+b_d را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 16 (wp16)> منحنی پارامتری 2 (pc2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، b_x1+b_l1*s را تایپ کنید . |
4 | در قسمت متن yw ، +(5*b_w1/b_l1*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*b_l1+b_d را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 16 (wp16)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 16 (wp16) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
صفحه کار 17 (wp17)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، b_h2 را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 17 (wp17)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 17 (wp17)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، b_x2+b_l2*s را تایپ کنید . |
4 | در قسمت متن yw ، -(5*b_w2/b_l2*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*b_l2+b_d را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 17 (wp17)> منحنی پارامتری 2 (pc2)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت عبارات را پیدا کنید . |
3 | در قسمت نوشتار xw ، b_x2+b_l2*s را تایپ کنید . |
4 | در قسمت متن yw ، +(5*b_w2/b_l2*(a0*s^0.5-a1*s-a2*s^2+a3*s^3-a4*s^4))*b_l2+b_d را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 17 (wp17)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، b_l2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 2*b_w2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، b_x2 را تایپ کنید . |
6 | در قسمت متن yw ، -b_w2+b_d را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
صفحه کار 17 (wp17)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی را انتخاب کنید. |
3 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
4 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
صفحه کار 17 (wp17)> حذف نهادهای 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در شی uni1 فقط دامنه های 1 و 2 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 17 (wp17)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 17 (wp17) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
Loft 4 (Loft4)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 | در پنجره تنظیمات Loft ، بخش General را پیدا کنید . |
3 | کادر تیک Unite with input objects را پاک کنید . |
4 | قسمت Start Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
5 | در شیء wp17 ، Edge 2 only را انتخاب کنید. |
6 | قسمت End Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
7 | در شیء wp16 ، Edge 2 only را انتخاب کنید. |
8 |  روی Build Selected کلیک کنید . |
Loft 5 (Loft5)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 | در پنجره تنظیمات Loft ، بخش General را پیدا کنید . |
3 | کادر تیک Unite with input objects را پاک کنید . |
4 | قسمت Start Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
5 | در شیء wp17 ، Edge 1 only را انتخاب کنید. |
6 | قسمت End Profile را پیدا کنید . از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
7 | در شیء wp16 ، Edge 1 only را انتخاب کنید. |
8 |  روی Build Selected کلیک کنید . |
اتحادیه 3 (uni3)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء cap14 , loft1 , loft4 , loft5 , wp12 , wp16 و wp17 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
حذف نهادهای 1 (del1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni3 ، فقط مرزهای 19، 20، 22، 24، 26 و 29 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، روی  ساخت انتخاب شده کلیک کنید . |
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط اشیاء del1 و wp13 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
اتحادیه 4 (uni4)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء del1 ، mir1(1) ، mir1(2) و wp13 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، روی  Build Selected کلیک کنید . |
تبدیل به جامد 2 (csol2)
1 | در نوار ابزار Geometry ، روی  Conversions کلیک کنید و Convert to Solid را انتخاب کنید . |
2 | فقط شی uni4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تبدیل به جامد ، روی  ساخت انتخاب شده کلیک کنید . |
اتحادیه 5 (uni5)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء csol1 و csol2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
5 |  روی Build Selected کلیک کنید . |
برای تسهیل تجسم، زیردریایی را بچرخانید.
چرخش 2 (rot2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط شی uni5 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | از لیست نوع محور ، x-axis را انتخاب کنید . |
5 | در قسمت Angle text عدد 90 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
اکنون هندسه به پایان رسیده است، مراحل زیر فقط برای بهبود کیفیت مش مورد نیاز است.
صفحه کار 18 (wp18)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، b_x1-0.1[m] را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
پارتیشن Faces 1 (parf1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی rot2 ، فقط Boundaries 31-34 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 19 (wp19)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 18 (wp18) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات x ، b_x1+b_l1+0.1[m] را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
پارتیشن Faces 2 (parf2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی parf1 ، فقط مرزهای 37، 40، 47 و 48 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 20 (wp20)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 19 (wp19) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات x ، s_x1-0.1[m] را تایپ کنید . |
4 |  روی Build Selected کلیک کنید . |
پارتیشن Faces 3 (parf3)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی parf2 ، فقط مرزهای 27 و 29 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 21 (wp21)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 20 (wp20) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات x ، s_x1+s_l1+0.1[m] را تایپ کنید . |
پارتیشن Faces 4 (parf4)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی parf3 ، فقط مرزهای 59 و 60 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 22 (wp22)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 21 (wp21) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات x ، s_x1+3*s_l1/10-1.25[m] را تایپ کنید . |
پارتیشن Faces 5 (parf5)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی parf4 ، فقط مرزهای 50، 51، 53 و 54 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 23 (wp23)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 22 (wp22) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات x ، s_x1+3*s_l1/10+1.25[m] را تایپ کنید . |
پارتیشن Faces 6 (parf6)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Faces را انتخاب کنید . |
2 | در شی parf5 ، فقط مرزهای 59 و 62–64 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چهره‌های پارتیشن ، قسمت چهره‌های پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، روی  Build Selected کلیک کنید . |
برخی از انتخاب ها را بر اساس مختصات برای عملیات مجازی اضافه کنید.
جعبه انتخاب 1 (boxsel1)
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Box Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Geometric Entity Level را پیدا کنید . |
3 | از لیست Level ، Edge را انتخاب کنید . |
4 | قسمت Box Limits را پیدا کنید . در قسمت حداقل متن x ، 11.5 را تایپ کنید . |
5 | در قسمت حداکثر متن x ، 12.5 را تایپ کنید . |
6 | در قسمت حداقل y متن، -2 را تایپ کنید . |
7 | در قسمت متن حداکثر y ، 2 را تایپ کنید . |
8 | در قسمت حداقل متن z ، 3.9 را تایپ کنید . |
9 | در قسمت حداکثر متن z ، 4.1 را تایپ کنید . |
10 | قسمت Output Entities را پیدا کنید . از لیست Include entity if ، کادر All vertices inside را انتخاب کنید . |
جعبه انتخاب 2 (boxsel2)
1 | روی Box Selection 1 (boxsel1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Box Limits را پیدا کنید . |
3 | در قسمت حداقل متن x ، 21.5 را تایپ کنید . |
4 | در قسمت حداکثر متن x ، 22.9 را تایپ کنید . |
5 | در قسمت حداقل متن y ، -1.25 را تایپ کنید . |
6 | در قسمت حداکثر متن y ، -1.18 را تایپ کنید . |
جعبه انتخاب 3 (boxsel3)
1 | روی Box Selection 2 (boxsel2) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Box Limits را پیدا کنید . |
3 | در فیلد متن حداقل y ، 1.18 را تایپ کنید . |
4 | در قسمت متن حداکثر y ، 1.25 را تایپ کنید . |
جعبه انتخاب 4 (boxsel4)
1 | روی Box Selection 3 (boxsel3) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Box Limits را پیدا کنید . |
3 | در قسمت متن x حداقل ، 22.9 را تایپ کنید . |
4 | در قسمت حداکثر متن x ، 24.5 را تایپ کنید . |
جعبه انتخاب 5 (boxsel5)
1 | روی Box Selection 4 (boxsel4) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Box Limits را پیدا کنید . |
3 | در قسمت حداقل متن y ، -1.25 را تایپ کنید . |
4 | در قسمت حداکثر متن y ، -1.18 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
انتخاب اتحادیه 1 (unisel1)
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Union Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب اتحادیه ، قسمت Geometric Entity Level را پیدا کنید . |
3 | از لیست Level ، Edge را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، Box Selection 2 ، Box Selection 3 ، Box Selection 4 و Box Selection 5 را انتخاب کنید . |
6 | روی OK کلیک کنید . |
نادیده گرفتن لبه‌های 1 (ige1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Edges را انتخاب کنید . |
2 | در پنجره تنظیمات برای نادیده گرفتن لبه ها ، بخش ورودی را پیدا کنید . |
3 | از لیست Edges to ignore ، Union Selection 1 را انتخاب کنید . |
4 |  روی Build Selected کلیک کنید . |
جمع کردن لبه‌های 1 (cle1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و Collapse Edges را انتخاب کنید . |
2 | در پنجره تنظیمات برای Collapse Edges ، قسمت Input را پیدا کنید . |
3 | از لیست Edges to collapse ، Box Selection 1 را انتخاب کنید . |
4 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
نادیده گرفتن رئوس 1 (igv1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Vertices را انتخاب کنید . |
2 |  روی دکمه Select All در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای نادیده گرفتن رئوس ، روی  ساخت انتخاب شده کلیک کنید . |
4 | در نوار ابزار هندسه ، روی  صادرات کلیک کنید . |
5 | در پنجره Model Builder ، روی Geometry 1 کلیک کنید . |
6 | در پنجره Export[noun] برای هندسه ، بخش Export را پیدا کنید . |
7 | در قسمت متن Filename ، submarine_target_strength.mphbin را تایپ کنید . |
8 | روی دکمه Export whole finalized geometry کلیک کنید . |
