فیلتر حفره مستطیلی آبشاری
معرفی
یک فیلتر حفره آبشاری عملکرد فیلتر باند گذر بسیار بهتری را در مقایسه با فیلتر تک حفره ای ارائه می دهد. در اینجا، سه فیلتر حفره ای مستطیلی از طریق شکاف ها جفت می شوند و رد خارج از باند عالی را ارائه می دهند.

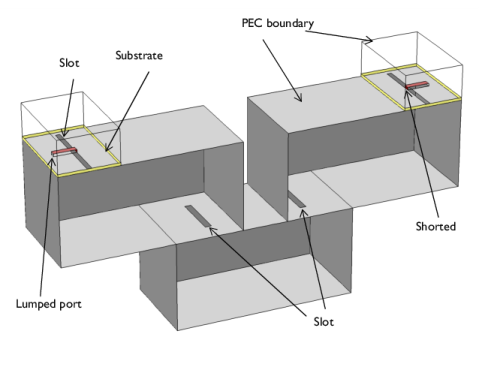

شکل 1: یک فیلتر حفره مستطیل شکل آبشاری متشکل از سه حفره، شیارهای جفت و خطوط تغذیه میکرواستریپ.
تعریف مدل
فرکانس های تشدید یک حفره مستطیل شکل توسط
که در آن a و b بعد دیافراگم یک موجبر و d طول حفره موجبر است. اندازه یک حفره استفاده شده در این مثال به ترتیب 50 میلی متر، 50 میلی متر، 100 میلی متر عمق، ارتفاع و عرض است. فرکانس تشدید در حالت غالب TE 101 3.354 استگیگاهرتز در این مثال، سه حفره از این قبیل از طریق شکاف ها جفت شده اند. ابعاد و مکان شکاف ها را می توان برای بهبود ویژگی های تطبیق ورودی و همچنین انتقال نیرو بین پورت های ورودی و خروجی تنظیم کرد. دو خط ریز نوار کوتاه، که توسط یک پورت توده ای تغذیه می شود، به اولین و آخرین حفره سازه متصل می شوند. جعبه هوا در اطراف خطوط میکرواستریپ توسط دیوارهای فلزی محصور شده است که نشان دهنده بسته بندی است.
نتایج و بحث
حل مدل در طیف وسیعی از فرکانس ها نشان می دهد که فرکانس تشدید فیلتر آبشاری 3.354 گیگاهرتز است، همانطور که انتظار می رود. رد خارج از باند در 90 ± مگاهرتز بهتر از -60 دسی بل است.

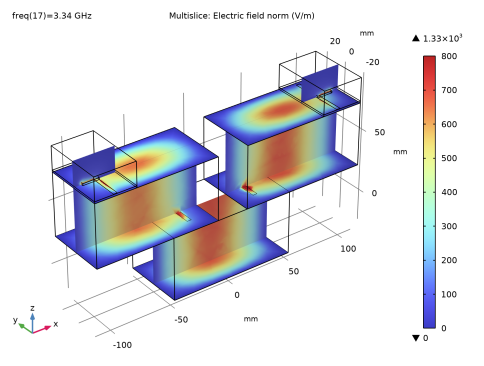

شکل 2: نمودار میدان الکتریکی حالت غالب TE 101 را در هر حفره نشان می دهد.

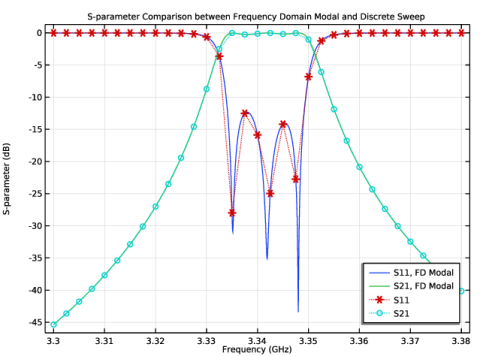

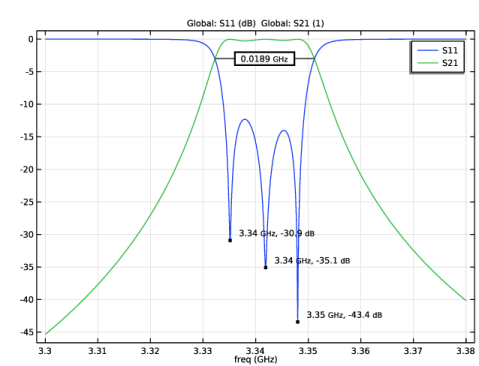

شکل 3: پاسخ فرکانس فیلتر حفره مستطیلی آبشاری ویژگی های باند گذر خوبی را نشان می دهد.
نکاتی درباره پیاده سازی COMSOL
این مثال همچنین از مرحله مطالعه مدال دامنه فرکانس همراه با تحلیل فرکانس ویژه برای ارزیابی پاسخ فرکانسی مدار فیلتر استفاده می کند. این رویکرد سریع‌تر از یک جاروی فرکانس معمولی است که در مطالعه دامنه فرکانس انجام می‌شود، اما استفاده از آن فقط به دستگاه‌ها یا مدارهایی با کیفیت بالا محدود می‌شود که ویژگی‌های فرکانس باند گذر را ارائه می‌کنند که توسط پورت‌های یکپارچه برانگیخته می‌شوند. از آنجایی که تحلیل فرکانس ویژه از نظر محاسباتی فشرده است، ممکن است به بیش از 8 گیگابایت رم نیاز داشته باشد.
ارجاع
1. DM Pozar، مهندسی مایکروویو ، جان وایلی و پسران، 1998.
مسیر کتابخانه برنامه: RF_Module/Filters/cascaded_cavity_filter
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، محدوده (3.3[GHz],2.5[MHz],3.38[GHz]) را تایپ کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل cascaded_cavity_filter_parameters.txt دوبار کلیک کنید . |
در اینجا mil به واحد میلی اینچ اشاره دارد، یعنی 1 mil = 0.0254 میلی متر.
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
یک حفره در درگاه ورودی ایجاد کنید.
حفره 1
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Cavity1 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_cavity را تایپ کنید . |
4 | در قسمت Depth متن، d_cavity را تایپ کنید . |
5 | در قسمت متن ارتفاع ، d_cavity را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، -w_cavity/2-w_cavity/8 را تایپ کنید . |
8 | در قسمت متن z ، d_cavity را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
یک بستر در پورت ورودی ایجاد کنید.
لایه
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_cavity/3 را تایپ کنید . |
4 | در قسمت Depth متن، d_cavity را تایپ کنید . |
5 | در قسمت متن ارتفاع ، d را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -w_cavity-w_cavity/8 را تایپ کنید . |
7 | در قسمت متن y ، -w_cavity/4 را تایپ کنید . |
8 | در قسمت متن z ، d_cavity*1.5 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
یک خط میکرواستریپ در درگاه ورودی ایجاد کنید.
خوراک
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Feed را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، l_feed+w_slot را تایپ کنید . |
4 | در قسمت Depth text، 3.2[mm] را تایپ کنید . |
5 | در قسمت متن ارتفاع ، d را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، -w_cavity/2-w_cavity/8-x_slot-l_feed/2 را تایپ کنید . |
8 | در قسمت متن z ، d_cavity*1.5+d/2 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |

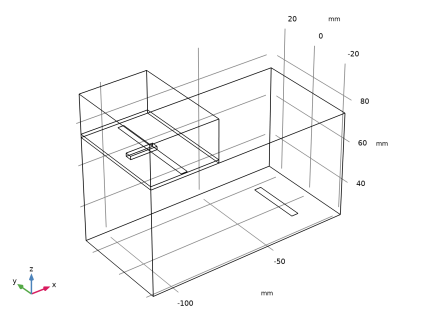

برای دیدن فضای داخلی، می توانید رندر وایرفریم را انتخاب کنید:
10 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
جعبه ای ایجاد کنید که درگاه ورودی را محصور می کند.
FeedBoxBlock
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، FeedBoxBlock را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_cavity/3 را تایپ کنید . |
4 | در قسمت Depth متن، d_cavity را تایپ کنید . |
5 | در قسمت متن ارتفاع ، h_feed را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، -w_cavity-w_cavity/8+w_cavity/6 را تایپ کنید . |
8 | در قسمت متن z ، d_cavity*1.5+h_feed/2 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
بین حفره ها شکاف های جفت ایجاد کنید.

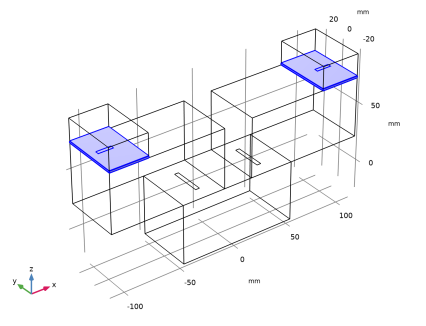

صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، 25[mm] را تایپ کنید . |
4 |  روی Show Work Plane کلیک کنید . |
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 3.5[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 26.4[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
6 | در قسمت نوشتار xw ، -28.5[mm] را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |

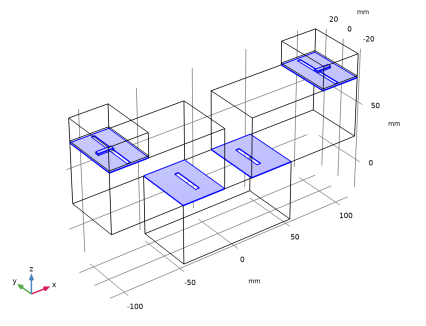

شکاف های اتصال بین تغذیه خط میکرو نوار و حفره متصل به تغذیه نیز ایجاد کنید.
صفحه کار 2 (wp2)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Work Plane را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، 75[mm] را تایپ کنید . |
4 |  روی Show Work Plane کلیک کنید . |
صفحه کار 2 (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، w_slot را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 45[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
6 | در قسمت نوشتار xw ، -w_cavity/2-w_cavity/8-x_slot را تایپ کنید . |
7 | روی Geometry 1 کلیک راست کرده و Build All را انتخاب کنید .  |
حفره دوم را با آینه کردن حفره اول ایجاد کنید.
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند. |
3 | در پنجره تنظیمات برای آینه ، بخش Normal Vector to Plane of Reflection را پیدا کنید . |
4 | در قسمت متن x ، 1 را تایپ کنید . |
5 | در قسمت متن z ، 0 را تایپ کنید . |
6 | قسمت Input را پیدا کنید . چک باکس Keep input objects را انتخاب کنید . |
7 |  روی Build All Objects کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
Cavity1.1 (5 بلوک)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Cavity1 (blk1) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Block ، بخش Position را پیدا کنید . |
3 | در قسمت متن x ، 0 را تایپ کنید . |
4 | در قسمت متن z ، 0 را تایپ کنید . |
5 |  روی Build All Objects کلیک کنید . |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
شرط مرزی پیش فرض رسانای الکتریکی کامل است که برای تمام مرزهای بیرونی اعمال می شود. رسانای الکتریکی کاملی را به مرزهای داخلی دیواره‌های حفره و خطوط میکرواستریپ اختصاص دهید.
هادی الکتریکی کامل 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید . |
2 | فقط مرزهای 6، 16، 17، 22، 29، 36، 44، 52، 55 و 58 را انتخاب کنید.  |
یک پورت توده ای با تحریک پورت در انتهای یک خط میکرواستریپ اختصاص دهید.
پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 14 را انتخاب کنید. |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
یک پورت توده ای در انتهای خط میکرواستریپ دیگر اختصاص دهید.
پورت 2 جمع شده
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 59 را انتخاب کنید. |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
یک ماده دی الکتریک برای زیرلایه ها ایجاد کنید.
مواد 2 (mat2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | فقط دامنه های 2، 4، 7 و 9 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 3.38 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |

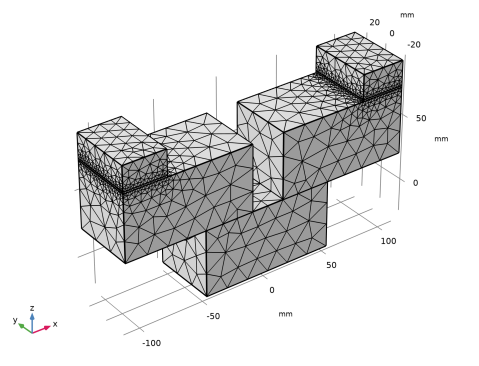

مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از لیست اندازه عنصر ، Fine را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . |
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
میدان الکتریکی (emw)
نمودار پیش فرض هنجار میدان الکتریکی را برای بالاترین فرکانس نشان می دهد. دستورالعمل ها را برای بازتولید شکل 2 دنبال کنید .
1 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
2 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 3.34 را انتخاب کنید . |
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) را گسترش دهید ، سپس روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش X-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
4 | زیربخش Z-planes را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
5 | در قسمت متن Coordinates ، -d_cavity/2+0.1,d_cavity/2+0.1,d_cavity/2*3-0.1 را تایپ کنید . |
6 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
7 | در قسمت Maximum text، 800 را تایپ کنید . |
8 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |

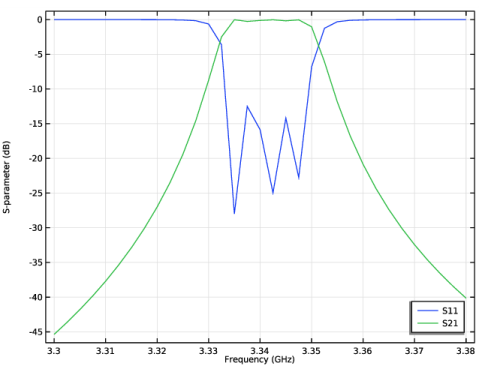

پارامتر S (emw)
1 | در پنجره Model Builder ، در بخش Results روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، پایین سمت راست را انتخاب کنید .  |

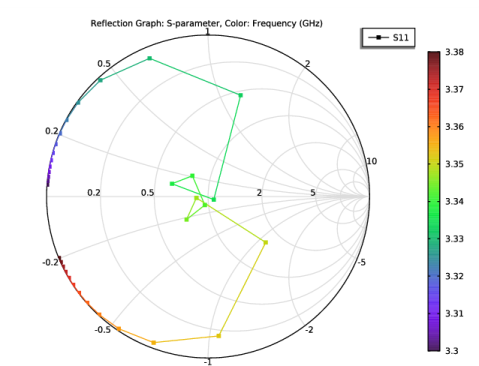

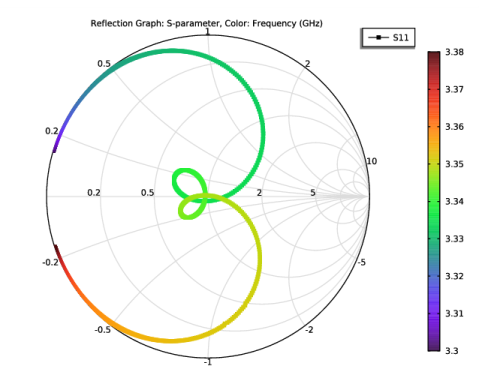

طرح اسمیت (emw)
گروه طرح سه بعدی 4
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 3.34 را انتخاب کنید . |

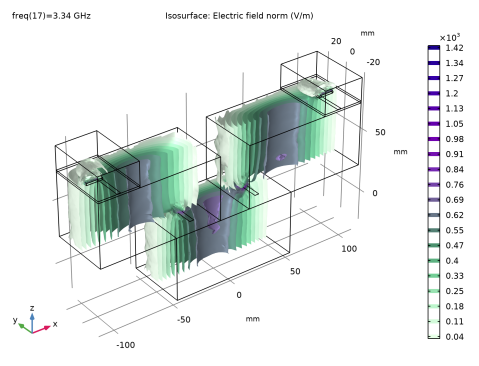

ایزورفیس 1
1 | روی 3D Plot Group 4 کلیک راست کرده و Isosurface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Isosurface ، بخش Levels را پیدا کنید . |
3 | در فیلد متنی مجموع سطوح ، 20 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Aurora>AuroraBorealis را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
فیلتر 1
1 | روی Isosurface 1 کلیک راست کرده و Filter را انتخاب کنید . |
2 | در پنجره تنظیمات برای فیلتر ، قسمت انتخاب عنصر را پیدا کنید . |
3 | در قسمت عبارت Logical for inclusion متن، y>0 را تایپ کنید . |
4 | در نوار ابزار 3D Plot Group 4 ، روی  Plot کلیک کنید . |
همان مدل را با روش Frequency Domain Modal تجزیه و تحلیل کنید. هنگامی که یک دستگاه رزونانس ارائه می دهد، روش مدال دامنه فرکانس همراه با تحلیل فرکانس ویژه زمان حل سریع تری را ارائه می دهد.
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
پورت انجماد 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) روی Lumped Port 1 کلیک کنید . |
2 | در پنجره Settings for Lumped Port ، بخش Boundary Selection را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، مجموعه ای از انتخاب ها را برای استفاده در تنظیمات مطالعه ایجاد کنید. |
5 | در قسمت متن Selection name Port 1 را تایپ کنید . |
6 | روی OK کلیک کنید . |
پورت 2 جمع شده
1 | در پنجره Model Builder ، روی Lumped Port 2 کلیک کنید . |
2 | در پنجره Settings for Lumped Port ، بخش Boundary Selection را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، در قسمت متن Selection name، Port 2 Lumped را تایپ کنید . |
5 | روی OK کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > دامنه فرکانس، مدال را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 1: فرکانس ویژه
1 | در پنجره تنظیمات برای Eigenfrequency ، قسمت Study Settings را پیدا کنید . |
2 | در قسمت جستجوی فرکانس‌های ویژه اطراف متن ، 3.3[GHz] را تایپ کنید . |
مرحله 2: دامنه فرکانس، مدال
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain، Modal کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، مدال ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، محدوده (3.3[GHz],2.5[MHz]/50،3.38[GHz]) را تایپ کنید . |
با یک مرحله فرکانس 50 برابر دقیق تر، راه حل ها اندازه فایل را در هنگام ذخیره به شدت افزایش می دهند. هنگامی که فقط پارامترهای S مورد توجه هستند، یک موضوع رایج در اکثر طراحی‌های دستگاه‌های RF غیرفعال و مایکروویو، لازم نیست همه راه‌حل‌های میدانی ذخیره شوند. با انتخاب کادرهای ذخیره در خروجی در Values of Dependent Variablesبخش، ما می توانیم بخشی از مدل را که راه حل محاسبه شده در آن ذخیره می شود، کنترل کنیم. ما فقط انتخاب حاوی این مرزها را اضافه می کنیم که در آن پارامترهای S محاسبه می شوند. اندازه پورت یکپارچه معمولاً در مقایسه با کل دامنه مدل‌سازی بسیار کوچک است، و اندازه فایل ذخیره‌شده با مرحله فرکانس دقیق‌تر، زمانی که تنها راه‌حل‌های مرزهای پورت ذخیره می‌شوند، کم و بیش از مدل جاروب فرکانس گسسته معمولی است.
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . فیلدهای Store را در زیربخش خروجی پیدا کنید . از لیست تنظیمات ، برای انتخاب ها را انتخاب کنید . |
5 | در قسمت Selections ، روی  افزودن کلیک کنید . |
6 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها ، پورت 1 و پورت 2 را انتخاب کنید . |
7 | روی OK کلیک کنید . |
8 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
میدان الکتریکی (emw) 1
از آنجایی که نتایج فقط در مرزهای پورت یکپارچه ذخیره می‌شوند، این نمودار نرم‌افزار پیش‌فرض E-field اطلاعات مفیدی ارائه نمی‌دهد.
1 | روی Results>Electric Field (emw) 1 راست کلیک کرده و Delete را انتخاب کنید . |
تمام پارامترهای S را از هر تجزیه و تحلیل در یک نمودار ایجاد کنید و آنها را با یکدیگر مقایسه کنید.
پارامتر S (emw) 1
1 | در پنجره Model Builder ، در بخش Results روی S-parameter (emw) 1 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، S-parameter Comparison بین Frequency Domain Modal و Discrete Sweep را تایپ کنید . |
5 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
جهانی 2
1 | در پنجره Model Builder ، گره S-parameter (emw) 1 را گسترش دهید . |
2 | روی Results>S-parameter (emw) 1>Global 1 راست کلیک کرده و Duplicate را انتخاب کنید . |
3 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
4 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
5 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، چرخه را انتخاب کنید . |
جهانی 1
1 | در پنجره Model Builder ، روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | S11، FD Modal |
emw. S21dB | 1 | S21، FD Modal |
4 | در نوار ابزار S-parameter (emw) 1 ، روی  Plot کلیک کنید . |
برای نمودار پارامتر S به شکل 3 مراجعه کنید .
طرح اسمیت (emw) 1
زمان حل بین دو مطالعه را مقایسه کنید.
دستورالعمل زیر نحوه استفاده از ویژگی فرعی Graph Marker را برای تجزیه و تحلیل نمودارهای 1 بعدی نشان می دهد. هنگام ترسیم S11 یک فیلتر گذر باند، قطب ها مورد توجه هستند و یک نشانگر نمودار حداقل های محلی را ثبت می کند. برای تجزیه و تحلیل از دست دادن درج مانند S21، پهنای باند -3dB باند عبور را می توان از طریق یک نشانگر گراف اضافی محاسبه کرد.
پارامتر S با نشانگرهای نمودار
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، پارامتر S را با نشانگرهای نمودار در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 2/راه حل 2 (sol2) را انتخاب کنید . |
جهانی 1
1 | روی S-parameter با Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S11dB – S11 را انتخاب کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | دسی بل | S11 |
نشانگر نمودار 1
1 | روی Global 1 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست نمایش ، حداقل را انتخاب کنید . |
4 | از لیست Scope ، Local را انتخاب کنید . |
5 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
6 | تیک Show x-coordinate را انتخاب کنید . |
7 | چک باکس Include unit را انتخاب کنید . |
8 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست نقطه لنگر ، پایین سمت چپ را انتخاب کنید . |
جهانی 2
1 | در پنجره Model Builder ، روی S-parameter with Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S21dB – S21 را انتخاب کنید . |
نشانگر نمودار 1
1 | روی Global 2 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست حالت نمایش ، پهنای باند را انتخاب کنید . |
4 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
5 | چک باکس Include unit را انتخاب کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Show frame را انتخاب کنید .  |
