فیلتر حفره استوانه‌ای حالت افول
معرفی
یک فیلتر حفره حالت فانی با فرکانس کمتر از فرکانس تشدید غالب یک حفره فلزی تشدید می شود. چنین رزونانس حالت ناپایدار را می توان با ایجاد یک ناپیوستگی یا راکتانس در داخل حفره تحقق بخشید.

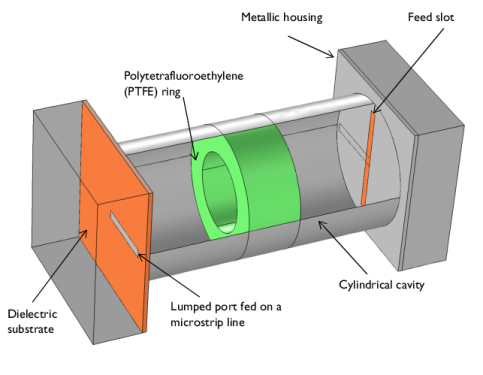

شکل 1: یک فیلتر حفره ای با حالت فانی. سیگنال تغذیه شده از یک خط میکرواستریپ به داخل حفره استوانه ای که با یک حلقه PTFE بارگذاری شده است، متصل می شود.
تعریف مدل
فرکانس تشدید حالت TE 111 حفره موجبر استوانه ای خالی را می توان از معادله محاسبه کرد.
که در آن و d به ترتیب شعاع و طول استوانه هستند و p’nm ریشه m تابع بسل J ‘ (x) است . حالت TE 111 حالت TE غالب تشدید کننده حفره استوانه ای است و برای حفره ای با  شعاع 25 میلی متر و ارتفاع 100  میلی متر این رزونانس در 3.823  گیگاهرتز است. نقطه شروع این مثال محاسبه (در اینجا ارائه نشده) فرکانس تشدید حالت TE 111 یک حفره استوانه ای خالی و تأیید بعدی مطابقت با راه حل تحلیلی بود.
سپس این مدل پایه با افزودن یک جعبه فلزی در دو انتها که نمایانگر یک محفظه است، اصلاح شد. در داخل یک بستر دی الکتریک و یک خط میکرواستریپ وجود دارد که شکافی به داخل حفره متصل شده است. این نشان دهنده ورودی و خروجی دستگاه است.
شکاف‌ها در مرکز انتهای حفره قرار دارند تا میدان‌های متقارن ایجاد کنند و همچنین موازی یکدیگر هستند تا میدان‌های تزریق‌شده را به حداکثر برسانند. اندازه شکاف ها به گونه ای تنظیم شده اند که تطابق بهتری با امپدانس مشخصه مرجع تخصیص داده شده بر روی پورت ها فراهم کنند. این مدل از پورت های توده ای برای تحریک ساختار استفاده می کند. انتهای هر خط میکرواستریپ روی شکاف ها کوتاه می شود تا فیلدها از خطوط میکرواستریپ از طریق شکاف ها جفت شوند و بالعکس. حفره تا حدی با حلقه ای از PTFE پر شده است، ε r  = 2.1، که باعث می شود فرکانس تشدید به پایین جابجا شود.
نتایج و بحث
شکل 2 پاسخ فرکانسی حفره را نشان می دهد. حلقه دی الکتریک باعث می شود فرکانس تشدید به 3.53 گیگاهرتز کاهش یابد . این مثال نشان می دهد که فرکانس مرکزی دستگاه را می توان بدون افزایش اندازه کاهش داد، در حالی که از دست دادن درج هنوز به خوبی یک حفره پر از هوا است. توزیع میدان الکتریکی در شکل 3 یک حالت تشدید اولیه را نشان می دهد و لوله دی الکتریک داخل حفره توزیع را به طور قابل توجهی تحریف نمی کند.

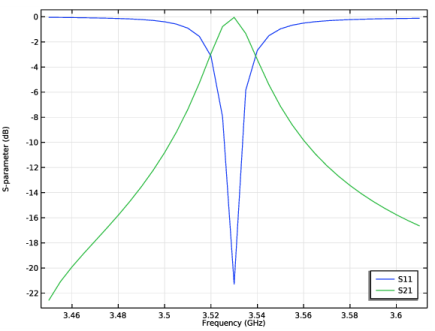

شکل 2: پاسخ فرکانسی فیلتر ویژگی های فیلتر باند گذر را نشان می دهد. فرکانس مرکزی کمتر از فرکانس تشدید حالت غالب حفره فلزی است.
شکل 3: لوله دی الکتریک داخل حفره توزیع میدان الکتریکی را در رزونانس به طور قابل توجهی تحریف نمی کند.
ارجاع
1. DM Pozar، مهندسی مایکروویو ، جان وایلی و پسران، 1998.
مسیر کتابخانه برنامه: RF_Module/Filters/cylindrical_cavity_filter_evanescent
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
در درخت انتخاب  فیزیک ، فرکانس رادیویی   امواج الکترومغناطیسی،  دامنه فرکانس  (emw) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت انتخاب  مطالعه ، General  Studies>Frequency  Domain را انتخاب کنید .
6
 روی Done کلیک کنید .
مطالعه 1
مرحله 1: دامنه فرکانس
1
در پنجره Model  Builder ، در بخش مطالعه  1 ، روی مرحله  1:  دامنه فرکانس  کلیک کنید .
2
در پنجره تنظیمات دامنه فرکانس  ، بخش تنظیمات مطالعه را پیدا کنید .
3
در قسمت متن فرکانس ، محدوده (3.45[GHz],5[MHz],3.61[GHz]) را تایپ کنید .
تعاریف جهانی
پارامترهای 1
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
ارزش
شرح
د
60 [میلی]
0.001524 متر
ضخامت بستر
l_slot
42[mm]
0.042 متر
طول شکاف
w_slot
3[mm]
0.003 متر
عرض شکاف
در اینجا mil به واحد میلی اینچ اشاره دارد، یعنی 1 mil = 0.0254 میلی متر.
هندسه 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Geometry  1 کلیک کنید .
2
در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید .
3
از لیست واحد طول  ، میلی متر را انتخاب کنید .
یک حفره استوانه ای ایجاد کنید.
حفره
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، Cavity را در قسمت نوشتار Label تایپ کنید .
3
قسمت Size  and  Shape را پیدا کنید . در قسمت متن Radius عدد 25 را تایپ کنید .
4
در قسمت متن ارتفاع ، 100 را تایپ کنید .
5
 روی Build  Selected کلیک کنید .
یک شکاف اتصال ایجاد کنید.
صفحه کار 1 (wp1)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، روی نمایش صفحه کار کلیک کنید .
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1
در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید .
2
در پنجره تنظیمات برای Rectangle ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، l_slot را تایپ کنید .
4
در قسمت متن ارتفاع ، w_slot را تایپ کنید .
5
قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید .
6
 روی Build  Selected کلیک کنید .
یک بستر ایجاد کنید.
صفحه_پایین
1
در پنجره Model  Builder ، روی Geometry  1 کلیک راست کرده و Block را انتخاب کنید .
2
در پنجره تنظیمات برای Block ، Bottom_plate را در قسمت نوشتار Label تایپ کنید .
3
قسمت Size  and  Shape را پیدا کنید . در قسمت متن Width عدد 60 را تایپ کنید .
4
در قسمت Depth text عدد 60 را تایپ کنید .
5
در قسمت متن ارتفاع ، d را تایپ کنید .
6
قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید .
7
در قسمت متن z ، -d/2 را تایپ کنید .
8
 روی Build  Selected کلیک کنید .
یک خط میکرو نواری 50 Ω ایجاد کنید .
خوراک_پایین
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، Bottom_feed را در قسمت نوشتار Label تایپ کنید .
3
قسمت Size  and  Shape را پیدا کنید . در قسمت متن Width ، 3.2 را تایپ کنید .
4
در قسمت Depth text عدد 25 را تایپ کنید .
5
در قسمت متن ارتفاع ، d را تایپ کنید .
6
قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید .
7
در قسمت متن y ، 25/2-w_slot/2 را تایپ کنید .
8
در قسمت متن z ، -d/2 را تایپ کنید .
9
 روی Build  Selected کلیک کنید .
یک محفظه فلزی ایجاد کنید.
مسکن
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، Housing را در قسمت متن برچسب تایپ کنید .
3
قسمت Size  and  Shape را پیدا کنید . در قسمت متن Width عدد 60 را تایپ کنید .
4
در قسمت Depth text عدد 60 را تایپ کنید .
5
در قسمت متن ارتفاع ، 20 را تایپ کنید .
6
قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید .
7
در قسمت متن z ، -10 را تایپ کنید .
8
 روی Build  Selected کلیک کنید .
9
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
10
 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید تا فضای داخلی را ببینید.

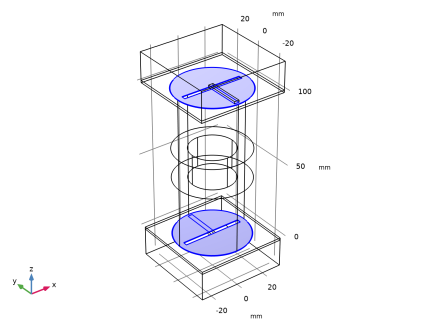

یک جفت شکاف، زیرلایه، خطوط میکرواستریپ و محفظه های فلزی ایجاد کنید.
چرخش 1 (rot1)
1
در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید .
2
فقط اشیاء blk1 ، blk2 ، blk3 و wp1 را انتخاب کنید.
3
در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید .
4
در قسمت Angle text عدد 0,180 را تایپ کنید .
5
قسمت Point  on  Axis  of  Rotation را پیدا کنید . در قسمت متن z ، 50 را تایپ کنید .
6
قسمت Rotation را پیدا کنید . از لیست نوع محور  ، دکارتی را انتخاب کنید .
7
در قسمت متن x ، 1 را تایپ کنید .
8
در قسمت متن z ، 0 را تایپ کنید .
9
 روی Build  Selected کلیک کنید .
10
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
یک حلقه دی الکتریک ایجاد کنید.
سیلندر 2 (cyl2)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius عدد 25 را تایپ کنید .
4
در قسمت متن ارتفاع ، 20 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن z ، 40 را تایپ کنید .
سیلندر 3 (cyl3)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius عدد 15 را تایپ کنید .
4
در قسمت متن ارتفاع ، 20 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن z ، 40 را تایپ کنید .
تفاوت 1 (dif1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Difference را انتخاب کنید .
2
فقط شی cyl2 را انتخاب کنید.
3
در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید .
4
زیربخش اشیاء را  برای  تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
5
فقط شی cyl3 را انتخاب کنید.
6
 روی Build  All  Objects کلیک کنید .
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
شرط مرزی پیش‌فرض رسانای الکتریکی کامل است که برای تمام مرزهای بیرونی اعمال می‌شود. یک شرایط رسانای الکتریکی کامل را به مرزهای باقیمانده حفره اختصاص دهید.
هادی الکتریکی کامل 2
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی امواج الکترومغناطیسی ،  دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید .
2
فقط مرزهای 21، 28، 35 و 42 را انتخاب کنید.
با کپی کردن متن ’21, 28, 35 و 42’، کلیک کردن در کادر انتخاب و سپس فشار دادن Ctrl+V یا با استفاده از کادر محاوره ای Paste Selection، می توانید این کار را به راحتی انجام دهید.
به تعریف شرایط مرزی برای خطوط میکرواستریپ کوتاه شده ادامه دهید.
هادی الکتریکی کامل 3
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect  Electric  Conductor را انتخاب کنید .
2
فقط مرزهای 36، 38، 39 و 43 را انتخاب کنید.
پورت انجماد 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped  Port را انتخاب کنید .
2
فقط مرز 44 را انتخاب کنید.
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
پورت 2 جمع شده
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped  Port را انتخاب کنید .
2
فقط مرز 34 را انتخاب کنید.
مواد را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material باز شود .
2
به پنجره Add  Material بروید .
3
در درخت، Built-in>Air را انتخاب کنید .
4
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material بسته شود .
مواد
یک ماده بستر ایجاد کنید.
لایه
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Materials راست کلیک کرده و Blank  Material را انتخاب کنید .
2
در پنجره تنظیمات مواد ، Substrate را در قسمت نوشتار Label تایپ کنید .
3
فقط دامنه های 2، 3، 7 و 8 را انتخاب کنید.
4
قسمت محتوای مواد  را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
مجوز نسبی
epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0
3.38
1
پایه ای
نفوذپذیری نسبی
mur_eye ; murii = mur_iso، murij = 0
1
1
پایه ای
رسانایی الکتریکی
sigma_iso ; sigmaii = sigma_iso، sigmaij = 0
0
S/m
پایه ای
یک ماده حلقه دی الکتریک ایجاد کنید.
PTFE
1
روی Materials کلیک راست کرده و Blank  Material را انتخاب کنید .
2
در پنجره تنظیمات مواد ، PTFE را در قسمت نوشتار برچسب تایپ کنید .
3
فقط دامنه 6 را انتخاب کنید.
4
قسمت محتوای مواد  را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
مجوز نسبی
epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0
2.1
1
پایه ای
نفوذپذیری نسبی
mur_eye ; murii = mur_iso، murij = 0
1
1
پایه ای
رسانایی الکتریکی
sigma_iso ; sigmaii = sigma_iso، sigmaij = 0
0
S/m
پایه ای

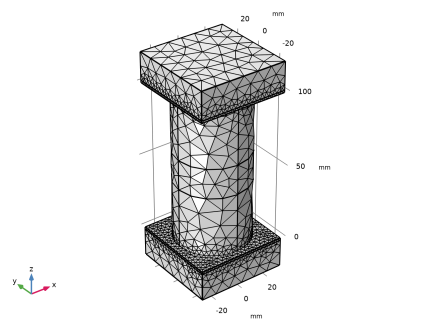

مش 1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 کلیک راست کرده و Build  All را انتخاب کنید .
مطالعه 1
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
میدان الکتریکی (emw)
نمودار پیش فرض هنجار میدان الکتریکی را برای بالاترین فرکانس نشان می دهد. دستورالعمل ها را برای بازتولید شکل 3 دنبال کنید .
1
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
2
از لیست مقدار پارامتر  (فرکانس (گیگاهرتز)) ، 3.53 را انتخاب کنید .
چند برش
1
در پنجره Model  Builder ، گره Electric  Field  (emw) را گسترش دهید ، سپس روی Multislice کلیک کنید .
2
در پنجره تنظیمات برای Multislice ، بخش Multiplane  Data را پیدا کنید .
3
زیربخش X-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید .
4
زیربخش Z-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید .
5
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
6
در کادر محاوره ای Color  Table ، Thermal>HeatCamera را در درخت انتخاب کنید.
7
روی OK کلیک کنید .
8
در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید .
9
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
پارامتر S (emw)
1
در پنجره Model  Builder ، در بخش Results روی S-parameter  (emw) کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، قسمت Legend را پیدا کنید .
3
از لیست موقعیت ، پایین  سمت راست را انتخاب کنید .

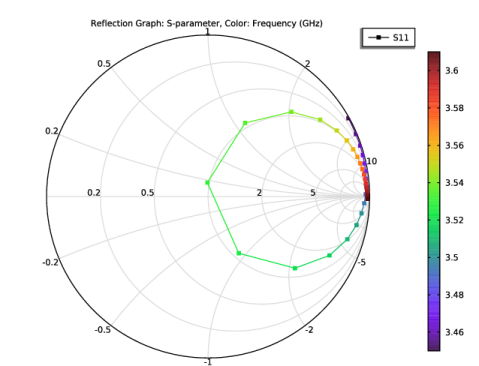

طرح اسمیت (emw)
گروه طرح سه بعدی 4
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست مقدار پارامتر  (فرکانس (گیگاهرتز)) ، 3.53 را انتخاب کنید .

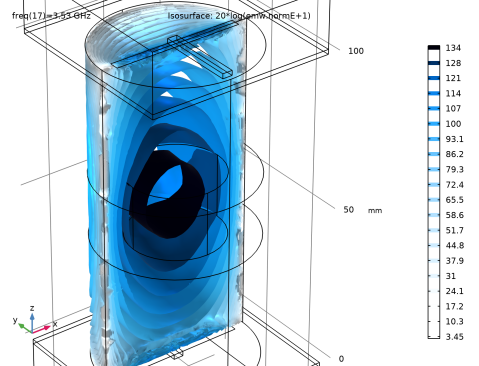

ایزورفیس 1
1
روی 3D  Plot  Group  کلیک راست کرده و Isosurface را انتخاب کنید .
2
در پنجره تنظیمات برای Isosurface ، بخش Expression را پیدا کنید .
3
در قسمت متن Expression ، 20*log(emw.normE+1) را تایپ کنید .
4
قسمت Levels را پیدا کنید . در فیلد متنی مجموع  سطوح ، 20 را تایپ کنید .
5
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
6
در کادر محاوره ای جدول رنگ  ، Aurora>JupiterAuroraBorealis را در درخت انتخاب کنید.
7
روی OK کلیک کنید .
8
در پنجره تنظیمات برای Isosurface ، بخش Coloring  and  Style را پیدا کنید .
9
از لیست تبدیل جدول رنگ  ، Reverse را انتخاب کنید .
فیلتر 1
1
روی Isosurface  کلیک راست کرده و Filter را انتخاب کنید .
2
در پنجره تنظیمات برای فیلتر ، قسمت انتخاب عنصر  را پیدا کنید .
3
در قسمت عبارت Logical  for inclusion متن، y>0 را تایپ کنید .
انتخاب 1
1
در پنجره Model  Builder ، روی Isosurface  1 راست کلیک کرده و Selection را انتخاب کنید .
2
فقط دامنه های 5 و 6 را انتخاب کنید.
3
در نوار ابزار 3D Plot Group 4 ، روی  Plot کلیک کنید .
همان مدل را با وضوح فرکانس بسیار ظریف‌تر با استفاده از جابجایی فرکانس تطبیقی ​​بر اساس ارزیابی شکل موج مجانبی (AWE) تحلیل کنید. هنگامی که یک دستگاه پاسخ فرکانس متفاوتی را ارائه می دهد، AWE زمان حل سریع تری را هنگام اجرای شبیه سازی در بسیاری از نقاط فرکانس ارائه می دهد. مثال زیر با AWE را می توان 50 برابر سریعتر از جاروهای دامنه فرکانس معمولی با وضوح فرکانس یکسان محاسبه کرد.
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
پورت انجماد 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Electromagnetic  Waves،  Frequency  Domain  (emw) روی Lumped  Port  1 کلیک کنید .
2
در پنجره Settings for Lumped  Port ، بخش Boundary  Selection را پیدا کنید .
3
 روی ایجاد  انتخاب کلیک کنید .
4
در کادر محاوره ای Create  Selection ، در قسمت متن Selection name، Port 1 Lumped را تایپ کنید .
5
روی OK کلیک کنید .
پورت 2 جمع شده
1
در پنجره Model  Builder ، روی Lumped  Port  2 کلیک کنید .
2
در پنجره Settings for Lumped  Port ، بخش Boundary  Selection را پیدا کنید .
3
 روی ایجاد  انتخاب کلیک کنید .
4
در کادر محاوره ای Create  Selection ، در قسمت متن Selection name، Port 2 Lumped را تایپ کنید .
5
روی OK کلیک کنید .
اضافه کردن مطالعه
1
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study باز شود .
2
به پنجره Add  Study بروید .
3
زیربخش مطالعات را پیدا کنید . در درخت انتخاب  مطالعه ، مطالعات پیش‌فرض  برای واسط‌های فیزیک انتخاب شده جابجایی فرکانس تطبیقی ​​را انتخاب کنید .
4
روی Add  Study در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study بسته شود .
مطالعه 2
مرحله 1: جابجایی فرکانس تطبیقی
1
در پنجره تنظیمات برای جابجایی فرکانس تطبیقی  ، بخش تنظیمات مطالعه را پیدا کنید .
2
در قسمت متن فرکانس ، محدوده (3.45[GHz],5[MHz]/50،3.61[GHz]) را تایپ کنید .
از وضوح فرکانس 50 برابر بهتر استفاده کنید.
یک منحنی ارزش اسکالر که به آرامی متغیر است برای عبارات AWE به خوبی کار می کند. وقتی نوع بیان AWE روی Physics کنترل شده در تنظیمات مطالعه جابجایی فرکانس تطبیقی ​​تنظیم می‌شود ، abs(comp1.emw.S21) به‌طور خودکار برای دستگاه‌های دو پورت استفاده می‌شود.
از آنجایی که چنین مرحله فرکانس خوبی راه حلی با حافظه فشرده ایجاد می کند، اندازه فایل مدل با ذخیره شدن به شدت افزایش می یابد. زمانی که فقط پاسخ فرکانسی متغیرهای مربوط به پورت مورد توجه است، لازم نیست همه راه حل های میدانی ذخیره شوند. با انتخاب کادرهای ذخیره در خروجی در Values ​​of Dependent Variablesبخش، ما می توانیم بخشی از مدل را که راه حل محاسبه شده در آن ذخیره می شود، کنترل کنیم. ما فقط انتخابی حاوی این مرزها را در جایی که متغیرهای پورت محاسبه می‌شوند، اضافه می‌کنیم. اندازه پورت یکپارچه معمولاً در مقایسه با کل دامنه مدل‌سازی بسیار کوچک است و اندازه فایل ذخیره‌شده با مرحله فرکانس خوب کم و بیش اندازه مدل جاروب فرکانس گسسته معمولی است، زمانی که فقط راه‌حل‌های مرزهای پورت یکپارچه ذخیره می‌شوند.
3
قسمت Values  ​​of  Dependent  Variables را پیدا کنید . فیلدهای Store را  در زیربخش خروجی پیدا کنید . از لیست تنظیمات ، برای انتخاب ها را انتخاب کنید .
4
در قسمت Selections ، روی  افزودن کلیک کنید .
5
در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها ، پورت  1  و پورت را انتخاب کنید .
6
روی OK کلیک کنید .
برای محاسبه پارامترهای S لازم است که مرزهای پورت یکپارچه نیز لحاظ شود. با انتخاب تنها مرزهای پورت یکپارچه برای فیلدهای Store در تنظیمات خروجی، می توان حجم فایل مدل را بسیار کاهش داد.
7
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
چند برش
1
در پنجره Model  Builder ، گره Electric  Field  (emw)  1 را گسترش دهید .
2
روی Results>Electric  Field  (emw)  1>Multislice کلیک راست کرده و Delete را انتخاب کنید .
سطح 1
در پنجره Model  Builder ، روی Electric  Field  (emw)  1 راست کلیک کرده و Surface را انتخاب کنید .
انتخاب 1
1
در پنجره Model  Builder ، روی Surface  1 کلیک راست کرده و Selection را انتخاب کنید .
2
فقط مرزهای 34 و 44 را انتخاب کنید.
3
در نوار ابزار Electric Field (emw) 1 ، روی  Plot کلیک کنید .
پارامتر S (emw) 1
1
در پنجره Model  Builder ، در بخش Results روی S-parameter  (emw)  1 کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، قسمت Legend را پیدا کنید .
3
از لیست موقعیت ، پایین  سمت راست را انتخاب کنید .
جهانی 1
1
در پنجره Model  Builder ، گره S-parameter  (emw)  1 را گسترش دهید ، سپس روی Global  1 کلیک کنید .
2
در پنجره تنظیمات برای جهانی ، بخش y-Axis  Data را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
emw.S11dB
1
جابجایی فرکانس تطبیقی ​​S11
emw. S21dB
1
جابجایی فرکانس تطبیقی ​​S21
جهانی 2
1
روی Results>S-parameter  (emw)  1>Global  راست کلیک کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای جهانی ، بخش y-Axis  Data را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

اصطلاح
واحد
شرح
emw.S11dB
1
S11 Sweep منظم
emw. S21dB
1
S21 Sweep منظم
4
قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه  1/راه حل   (sol1) را انتخاب کنید .
5
برای گسترش بخش Coloring  and  Style کلیک کنید . زیربخش Line  style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
6
زیربخش نشانگرهای خط  را پیدا کنید . از لیست نشانگر ، چرخه را انتخاب کنید .
7
در نوار ابزار S-parameter (emw) 1 ، روی  Plot کلیک کنید .
طرح اسمیت (emw) 1
