فشرده سازی ایزوتروپیک با مدل مواد بادامک-رس اصلاح شده
معرفی
فشرده سازی ایزوتروپیک یک آزمایش مواد رایج برای خاک است. در این مثال، مدل خاک رس بادامک اصلاح شده (MCC) مورد بررسی قرار گرفته است. به طور خاص رابطه بین نسبت فضای خالی و لگاریتم فشار هیدرواستاتیک یا تنش متوسط مورد مطالعه قرار گرفته است.
در COMSOL Multiphysics، چندین مدل مواد پلاستیسیته خاک پیاده‌سازی شده‌اند. با انتخاب های خاصی از پارامترها، برخی از این پارامترها را می توان به مدل MCC کاهش داد. به عنوان مثال، مدل Extended Barcelona Basic (BBMx) با مکش صفر به مدل Modified Cam-Clay کاهش می یابد. با تنظیم استحکام سازه اولیه و نسبت فضای خالی اضافی بر روی صفر و پارامتر شکل پتانسیل پلاستیکی بر روی دو، مدل بادامک ساختاری اصلاح شده (MSCC) به مدل MCC کاهش می یابد. با این انتخاب پارامترهای مواد، می‌توانیم تأیید کنیم که مدل‌های BBMx و MSCC رفتار مدل MCC را تکرار می‌کنند.
تعریف مدل
در این مثال، نمونه آزمایشی یک نمونه خاک استوانه ای به قطر 10 سانتی متر و ارتفاع 10 سانتی متر است، به شکل 1 مراجعه کنید . با توجه به تقارن، مدل در تقارن محوری دو بعدی حل می شود. یک بار مرزی شرایط تراکم همسانگرد را ایجاد می کند.
شکل 1: ابعاد، شرایط مرزی و بارهای مرزی برای آزمایش تراکم همسانگرد.
خواص مواد بادامک-رس اصلاح شده
ویژگی | متغیر | ارزش |
تراکم | r | 2400 کیلوگرم بر متر مکعب |
مدول برشی | جی | 10 مگاپاسکال |
زاویه اصطکاک داخلی |  | 30 درجه |
شاخص تورم | ک | 0.013 |
شاخص فشرده سازی | ل | 0.032 |
نسبت فضای خالی در فشار مرجع | مرجع است | 0.7 |
فشار مرجع | ص ref | 100 کیلو پاسکال |
فشار تثبیت اولیه | p c0 | 300 کیلو پاسکال |
ویژگی های مواد اولیه بارسلونا را توسعه داد
خواص معمول مواد مانند مدل MCC است. ویژگی هایی که مختص BBMx هستند در جدول 2 فهرست شده اند .
ویژگی | متغیر | ارزش |
مکش | پ | 0 |
شاخص تورم برای تغییرات در مکش | κ s | 0.0013 |
شاخص تراکم برای تغییرات مکش | λ s | 0.0032 |
پارامتر وزن | w | 0.75 |
پارامتر سختی خاک | متر | 10 کیلو پاسکال |
پارامتر هموارسازی پتانسیل پلاستیک | b s | 100 |
نسبت کشش به مکش | ک | 0.6 |
مقدار بازده اولیه برای مکش | s y0 | 0.3 مگاپاسکال |
توجه داشته باشید که پارامترهای مواد مربوط به مکش خودسرانه انتخاب می شوند و از آنجایی که مکش روی صفر تنظیم شده است، تأثیری بر نتایج ندارد.
ویژگی های مواد بادامک-رس ساختار یافته اصلاح شده
پارامترهای مواد مشترک برای مدل‌های MSCC و MCC یکسان تنظیم شده‌اند. ویژگی‌هایی که مختص مدل MSCC هستند در جدول 3 فهرست شده‌اند .
ویژگی | متغیر | ارزش |
استحکام اولیه سازه | p bi | 0 |
پارامتر شکل پتانسیل پلاستیک | g | 2 |
نسبت خالی اضافی در تسلیم اولیه | D e i | 0 |
شاخص تخریب برای تغییر شکل حجمی | d v | 1 |
شاخص تخریب ساختار برای تغییر شکل برشی | d s | 1 |
کرنش پلاستیکی منحرف کننده موثر بحرانی | ε dc p | 0.02 |
توجه داشته باشید که پارامترهای مصالح مربوط به سازه به صورت دلخواه انتخاب می شوند و بر نتایج تأثیری ندارند زیرا مقاومت سازه در ویژگی خاک الاستوپلاستیک روی صفر تنظیم می شود.
محدودیت ها و بارها
• | مرز سمت چپ حوزه محاسباتی، محور تقارن است. یک شرط غلتکی در مرز پایین اعمال می شود و یک بار مرزی در سمت راست و مرزهای بالایی اعمال می شود. |
• | بار مرزی در سه مرحله اعمال می شود: ابتدا فشار از 0.5 p 0 به 3 p 0 افزایش می یابد . سپس فشار به 1.5 p 0 کاهش می یابد و در نهایت فشار مجدداً تا 4 p 0 افزایش می یابد . |
به منظور بازتولید نتایج تحلیلی Ref. 1 ، بار در یک تحلیل پارامتریک کنترل می شود.
نتایج و بحث
رابطه بین نسبت فضای خالی و فشار در شکل 2 نشان داده شده است . توجه داشته باشید که فشار در مقیاس لگاریتمی رسم می شود.

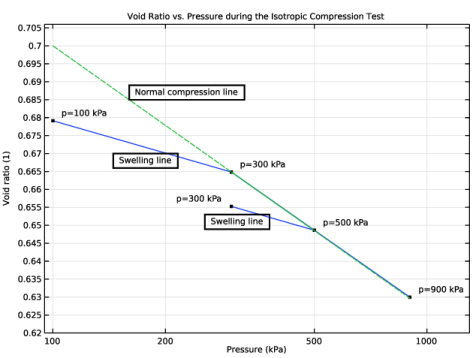

شکل 2: نسبت فضای خالی به عنوان تابعی از فشار در آزمایش تراکم همسانگرد.
برای فشارهای 100 کیلو پاسکال تا 300 کیلو پاسکال، منحنی از شیب تعریف شده توسط شاخص تورم κ پیروی می کند . پس از رسیدن به فشار تحکیم ( pc0 = 300 کیلو پاسکال)، خاک رفتار پلاستیکی نشان می دهد و منحنی از شیب تعریف شده توسط شاخص تراکم λ پیروی می کند . در حین تخلیه و بارگیری مجدد خاک (بین پارامترهای 0.4 و 0.8 )، منحنی شکل 2 از شیب الاستیک تعریف شده توسط شاخص تورم κ پیروی می کند . در نهایت، خاک بین پارامترهای 0.8 و 1 فشرده می شود ، و تا زمانی که به مرحله نهایی خود برسد با نسبت فضای خالی e 0 = 0.630 در p = 900 کیلو پاسکال دستخوش تغییر شکل پلاستیکی می شود.
شکل 2 منحنی های مشخصه ای به نام خط فشرده سازی معمولی (NCL) و خط تورم (یا URL خط تخلیه/بارگیری مجدد) را بازتولید می کند. NCL دارای یک شیب است که توسط شاخص فشرده سازی λ تعریف شده است و در p = p ref در NCL نسبت خالی e = e ref است .

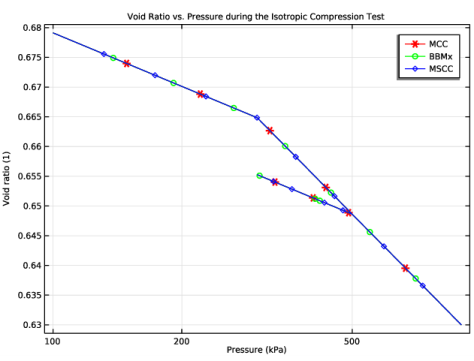

شکل 3: نسبت فضای خالی به فشار در آزمون تراکم همسانگرد برای هر سه مدل مواد.
شکل 3 تغییر در نسبت فضای خالی با فشار اعمال شده را برای هر سه مدل نشان می دهد. رفتار پیش‌بینی‌شده برای همه مدل‌های خاک یکسان است، که صحت مدل BBMx را برای خاک‌های اشباع و مدل MSCC برای خاک‌های تخریب‌شده تأیید می‌کند.
هنگامی که سطح تنش به بیضی MCC در فضای تنش می رسد ( p = p c0 ، پارامتر پارامتر = 0.2 )، خاک شروع به تغییر شکل پلاستیکی می کند. سخت شدن ایزوتروپیک، نیمه محور اصلی بیضی را منبسط می کند، با انبساط تعیین شده توسط افزایش فشار تحکیم، به شکل 4 مراجعه کنید . در طی مراحل تخلیه- بارگیری مجدد (بین مقادیر پارامتر 0.4 و 0.8)، فشار تحکیم ثابت نگه داشته می شود.
همانطور که انتظار می رود، تغییرات در فشار تحکیم با توجه به بار مرزی برای هر سه مدل مواد یکسان است.

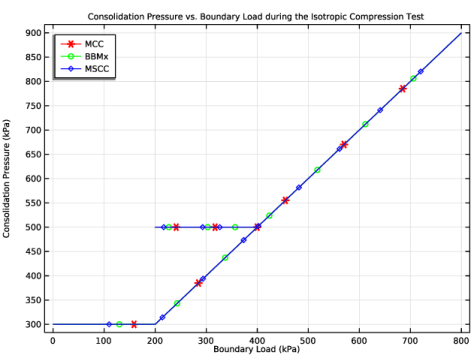

شکل 4: افزایش فشار تحکیم به دلیل سخت شدن همسانگرد.
ارجاع
1. WF Chen و E. Mizuno، تحلیل غیرخطی در مکانیک خاک ، الزویر، 1990.
مسیر کتابخانه برنامه: Geomechanics_Module/Verification_Examples/isotropic_compression
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  2D Axismetric کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
برای | 0 | 0 | پارامتر |
p0 | 200 [کیلو پاسکال] | 2E5Pa | فشار |
بار مرزی
1 | در نوار ابزار صفحه اصلی ، روی  Functions کلیک کنید و Global>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید . |
3 | در قسمت متن نام تابع ، Pressure را تایپ کنید . |
4 | در قسمت نوشتار Label ، Boundary Load را تایپ کنید . |
5 | قسمت Definition را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
0 | 0 |
0.4 | 2*p0 |
0.6 | 1*p0 |
0.8 | 2*p0 |
1 | 4*p0 |
6 | قسمت Units را پیدا کنید . در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | 1 |
7 | در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
فشار | پا |
8 |  روی Plot کلیک کنید . |
یک تابع درونیابی برای تعریف بار مرزی استفاده می شود. ابتدا فشار 2*p0 اعمال می شود. در مرحله بعد، بار به p0 کاهش می یابد و پس از آن بارگذاری مجدد به 2 * p0 و در نهایت افزایش تا 4 * p0 کاهش می یابد.
هندسه 1
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 5[cm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 10[cm] را تایپ کنید . |
آرایه 1 (arr1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت متن z اندازه 3 را تایپ کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن z ، 15[cm] را تایپ کنید . |
6 |  روی Build All Objects کلیک کنید . |
7 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
سه مدل مختلف مواد الاستوپلاستیک خاک را اضافه کنید . با مدل MCC شروع کنید.
مکانیک جامدات (جامدات)
مدل بادامک رسی اصلاح شده (MCC)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک راست کرده و Material Models>Elastoplastic Soil Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد خاک الاستوپلاستیک ، مدل Modified Cam-Clay Model (MCC) را در قسمت نوشتاری Label تایپ کنید . |
3 | فقط دامنه 1 را انتخاب کنید. |
4 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست Specify ، مدول برشی را انتخاب کنید . |
5 | از لیست M ، معیار Match to Mohr-Coulomb را انتخاب کنید . |
6 | در قسمت متنی p c0 ، 300[kPa] را تایپ کنید . |
سپس یک مدل BBMx با مکش صفر اضافه کنید تا رفتار MCC را تکرار کنید.
مدل پایه بارسلونا توسعه یافته (BBMx)
1 | در پنجره Model Builder ، روی Modified Cam-Clay Model (MCC) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مواد خاک الاستوپلاستیک ، Extended Barcelona Basic Model (BBMx) را در قسمت نوشتاری Label تایپ کنید. |
3 | قسمت انتخاب دامنه را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 2 را انتخاب کنید. |
5 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست مدل Material ، Extended Barcelona Basic را انتخاب کنید . |
6 | در قسمت متن s عدد 0 را تایپ کنید . |
در آخر یک مدل MSCC اضافه کنید. استحکام اولیه سازه و نسبت فضای خالی اضافی را روی صفر تنظیم کنید. همچنین پارامتر شکل پتانسیل پلاستیک را روی 2 قرار دهید.
مدل بادامکی ساختاری اصلاح شده (MSCC)
1 | در پنجره Model Builder ، روی Modified Cam-Clay Model (MCC) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مواد خاک الاستوپلاستیک ، مدل اصلاح شده ساختار یافته بادامک رس (MSCC) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت انتخاب دامنه را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 3 را انتخاب کنید. |
5 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست مدل Material ، Modified Structured Cam-Clay را انتخاب کنید . |
6 | از لیست M ، معیار Match to Mohr-Coulomb را انتخاب کنید . |
7 | از لیست p bi ، User defined را انتخاب کنید . از لیست ζ ، User defined را انتخاب کنید . در فیلد متن مرتبط، 2 را تایپ کنید . |
8 | از لیست Δ e i ، User defined را انتخاب کنید . |
برای هر یک از سه مدل یک ویژگی Material اضافه کنید. توجه داشته باشید که خواص مواد مشترک باید بین همه مدل ها یکسان باشد. پارامترهای منحصر به فرد برای مدل‌های BBMx و MSCC به‌طور دلخواه تنظیم می‌شوند، زیرا به دلیل تنظیمات انتخاب شده در گره‌های مواد الاستوپلاستیک خاک مربوطه تحت Solid Mechanics ، تأثیری بر راه‌حل ندارند .
مواد
مواد بادامک-رس اصلاح شده
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Modified Cam-Clay Material را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 1 را انتخاب کنید. |
5 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مدول برشی | جی | 10[MPa] | N/m² | مدول توده ای و مدول برشی |
شاخص تورم | kappa تورم | 0.013 | 1 | Cam-Clay |
شاخص فشرده سازی | lambdaComp | 0.032 | 1 | Cam-Clay |
نسبت فضای خالی در فشار مرجع | evoidref | 0.7 | 1 | Cam-Clay |
زاویه اصطکاک داخلی | داخلی | 30 [درجه] | راد | موهر کولن |
تراکم | rho | 2400 [kg/m^3] | کیلوگرم بر متر مکعب | پایه ای |
مواد اولیه بارسلونا توسعه یافته
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Modified Cam-Clay Material (mat1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Extended Barcelona Basic Material را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 2 را انتخاب کنید. |
5 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
شاخص تورم | kappa تورم | 0.013 | 1 | بارسلونا پایه |
شاخص تورم برای تغییرات در مکش | kappa تورم | 0.0013 | 1 | بارسلونا پایه |
شاخص فشرده سازی در حالت اشباع | lambdaComp0 | 0.032 | 1 | بارسلونا پایه |
شاخص تراکم برای تغییرات مکش | lambdaCompss | 0.0032 | 1 | بارسلونا پایه |
پارامتر وزن | wB | 0.75 | 1 | بارسلونا پایه |
پارامتر سختی خاک | MB | 1e4 | پا | بارسلونا پایه |
پارامتر هموارسازی پتانسیل پلاستیک | bB | 100 | 1 | بارسلونا پایه |
نسبت کشش به مکش | کیلوبایت | 0.6 | 1 | بارسلونا پایه |
نسبت فضای خالی در فشار مرجع و اشباع | evoidref0 | 0.7 | 1 | بارسلونا پایه |
مقدار بازده اولیه برای مکش | sy0 | 0.3[MPa] | پا | بارسلونا پایه |
مواد بادامک-رس ساختار یافته اصلاح شده
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Extended Barcelona Basic Material (mat2) راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Modified Structured Cam-Clay Material را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 3 را انتخاب کنید. |
5 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
شاخص تورم برای خاک رس ساختاری | kappaSwellingS | 0.013 | 1 | بادامک-کلی ساخت یافته |
شاخص تراکم برای خاک رس تخریب شده | lambdaCompS | 0.032 | 1 | بادامک-کلی ساخت یافته |
نسبت خالی در فشار مرجع برای خاک رس تخریب شده | evoidrefS | 0.7 | 1 | بادامک-کلی ساخت یافته |
شاخص تخریب برای تغییر شکل حجمی | دی وی اس | 1 | 1 | بادامک-کلی ساخت یافته |
شاخص تخریب ساختار برای تغییر شکل برشی | dsS | 1 | 1 | بادامک-کلی ساخت یافته |
کرنش پلاستیک منحرف کننده معادل بحرانی | epdevc | 0.02 | 1 | بادامک-کلی ساخت یافته |
از ویژگی Test Material برای انجام تست های فشرده سازی همسانگرد در سه مدل مواد مختلف استفاده کنید .
مکانیک جامدات (جامدات)
مواد تست [مدل Cam-Clay اصلاح شده]
1 | در نوار ابزار Physics ، روی  Global کلیک کنید و Test Material را انتخاب کنید . |
2 | در پنجره تنظیمات مربوط به مواد تست ، مواد تست [Modified Cam-Clay Model] را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه 1 را انتخاب کنید. |
4 | بخش تست مواد را پیدا کنید . در قسمت متن N p عدد 100 را تایپ کنید . |
5 | از لیست تنظیمات تست ، User defined را انتخاب کنید . |
6 | از لیست کنترل تست ، Force driven را انتخاب کنید . |
7 | زیربخش تست ها را پیدا کنید . کادر تست تک محوری را پاک کنید . |
8 | تیک تست ایزوتروپیک را انتخاب کنید . |
9 | در قسمت متن p ، -Pressure(para) را تایپ کنید . |
10 | روی Auto Test Setup در گوشه سمت راست بالای بخش Material Tests کلیک کنید . از منو، Set up Tests را انتخاب کنید . |
مواد تست [مدل پایه بارسلونا توسعه یافته]
1 | در پنجره Model Builder ، روی Test Material [Modified Cam-Clay Model] کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مربوط به مواد تست ، مواد تست [Extended Barcelona Basic Model] را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب دامنه را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 2 را انتخاب کنید. |
5 | روی Auto Test Setup در گوشه سمت راست بالای بخش Material Tests کلیک کنید . از منو، Set up Tests را انتخاب کنید . |
مواد آزمایشی [مدل بادامکی ساختاریافته اصلاح شده]
1 | در پنجره Model Builder ، روی Test Material [Modified Cam-Clay Model] کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات مربوط به مواد آزمایشی ، مواد آزمایشی [Modified Structured Cam-Clay Model] را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب دامنه را پیدا کنید . روی Clear Selection کلیک کنید .  |
4 | فقط دامنه 3 را انتخاب کنید. |
5 | روی Auto Test Setup در گوشه سمت راست بالای بخش Material Tests کلیک کنید . از منو، Set up Tests را انتخاب کنید . |
نتایج
در پنجره Model Builder ، گره Results>Datasets را گسترش دهید .
مطالعه: مواد آزمایشی [مدل پایه توسعه‌یافته بارسلونا]/راه‌حل 1a (8) (solidtm2sol1)، مطالعه: مواد آزمایشی [مدل پایه توسعه‌یافته بارسلونا]/راه‌حل 1a (9) (solidtm2sol1)، مطالعه: مواد آزمایشی [مدل پایه توسعه‌یافته بارسلونا] /راه حل 2 (5) (solidtm2sol)، مطالعه: مواد آزمایشی [مدل پایه توسعه یافته بارسلونا]/راه حل 2 (6) (solidtm2sol)، مطالعه: مواد آزمایشی [مدل پایه توسعه یافته بارسلونا]/راه حل 2 (7) (solidtm2sol)، مطالعه: مواد آزمایش [مدل بادامک-رس اصلاح‌شده]/محلول (1) (solidtm1sol)، مطالعه: مواد آزمایش [مدل بادامک-رس اصلاح‌شده]/محلول (2) (solidtm1sol)، مطالعه: مواد آزمایش [مدل Cam-Clay اصلاح‌شده ]/محلول 1 (3) (solidtm1sol1)، مطالعه: مواد آزمایشی [مدل بادامک ساختار یافته اصلاح شده]/محلول 1b (15) (solidtm3sol1)، مطالعه: مواد آزمایش [مدل بادامک ساختاریافته اصلاح شده]/حلول 1b (16) ) (solidtm3sol1)، مطالعه:مواد آزمایش [مدل بادامک ساختاری اصلاح‌شده]/محلول 1b (17) (solidtm3sol1)، مطالعه: مواد آزمایشی [مدل بادامک ساختار یافته اصلاح‌شده]/حلول 3 (11) (solidtm3sol)، مطالعه: مواد آزمایش [بادامک ساختاریافته اصلاح‌شده -Clay Model]/Solution 3 (12) (solidtm3sol)، مطالعه: مواد آزمایشی [Modified Structured Cam-Clay Model]/Solution 3 (13) (solidtm3sol)، مطالعه: مواد آزمایش [Modified Structured Cam-Clay Model]/Solution 3 (14) (solidtm3sol)
1 | در پنجره Model Builder ، در بخش Results>Datasets ، روی Ctrl کلیک کنید تا Study: Test Material [Modified Cam-Clay Model]/Solution (1) (solidtm1sol) , Study: Test Material [Modified Cam-Clay Model]/Solution ( 2) (solidtm1sol) ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/راه‌حل 1 (3) (solidtm1sol1) ، مطالعه: مواد آزمایش [ مدل پایه توسعه‌یافته بارسلونا ]/راه‌حل 2 (5) (solidtm2sol) ، مطالعه: مواد آزمایشی [ مدل پایه توسعه‌یافته بارسلونا ]/راه‌حل 2 (6) (solidtm2sol) ، مطالعه: مواد آزمایشی [مدل پایه توسعه‌یافته بارسلونا ]/راه‌حل 2 (7) (solidtm2sol) ، مطالعه: مواد آزمایشی [ مدل پایه توسعه یافته بارسلونا ]/راه حل 1a (8) (solidtm2sol1) , مطالعه: مواد آزمایشی [Extended Barcelona Basic مدل]/راه‌حل 1a (9) (solidtm2sol1) ، مطالعه: مواد آزمایشی [ مدل بادامک ساختاری اصلاح‌شده ]/راه‌حل 3 (11) (solidtm3sol) , مطالعه: مواد آزمایشی [ مدل بادامک ساختاریافته اصلاح‌شده]/حلول 3 ( 12) (solidtm3sol) ، مطالعه: مواد آزمایشی [ مدل بادامک ساختاری اصلاح‌شده ]/حلول 3 (13) (solidtm3sol) ، مطالعه: مواد آزمایشی [اصلاح شده مدل Structured Cam-Clay ]/Solution 3 (14) (solidtm3sol) , مطالعه: مواد آزمایش [ مدل بادامک ساختار یافته اصلاح شده ]/حلول 1b (15) (solidtm3sol1) , مطالعه: مواد آزمایشی [ مدل بادامک ساختاریافته اصلاح شده ] /محلول 1b (16) (solidtm3sol1) و مطالعه: مواد آزمایشی [ مدل بادامک-رس ساختار یافته اصلاح شده ]/محلول 1b (17) (solidtm3sol1) . |
2 | کلیک راست کرده و Delete را انتخاب کنید . |
نسبت خالی (MCC)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، نسبت خالی (MCC) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، نسبت خالی در مقابل فشار در طول تست فشرده سازی همسانگرد را تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مربوطه، Pressure (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Void ratio (1) را تایپ کنید . |
9 | قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید . |
10 | در قسمت متن x حداقل ، 95 را تایپ کنید . |
11 | در قسمت حداکثر متن x ، 1300 را تایپ کنید . |
12 | در قسمت حداقل y متن، 0.62 را تایپ کنید . |
13 | در قسمت متن حداکثر y ، 0.706 را تایپ کنید . |
14 | محور x را در نمودار e در مقابل p روی لگاریتمی تنظیم کنید . |
15 | کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
نمودار نقطه 1
1 | روی Void Ratio (MCC) کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid1.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Stress>solid1.pm – فشار – N/m² را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
6 | در نوار ابزار Void Ratio (MCC) ، روی  Plot کلیک کنید . |
حاشیه نویسی 1
1 | در پنجره Model Builder ، روی Void Ratio (MCC) کلیک راست کرده و Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (para) ، 0 را انتخاب کنید . |
5 | قسمت Annotation را پیدا کنید . در قسمت متن متن ، p=eval(at3(0,0,0,solid1.pm), kPa) kPa را تایپ کنید . |
6 | از لیست سطح هندسه ، جهانی را انتخاب کنید . |
7 | قسمت Position را پیدا کنید . در قسمت متن X عبارت at3(0,0,0,solid1.pm)/1000 را تایپ کنید . |
8 | در قسمت متن Y عبارت at3(0,0,0,solid1.epsm1.evoid) را تایپ کنید . |
9 | برای گسترش بخش Advanced کلیک کنید . در قسمت Expression precision text 3 را تایپ کنید . |
10 | قسمت Coloring and Style را پیدا کنید . از لیست نقطه لنگر ، پایین سمت چپ را انتخاب کنید . |
حاشیه نویسی 2
1 | روی Annotation 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (para) ، 0.2 را انتخاب کنید . |
حاشیه نویسی 3
1 | روی Annotation 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (para) ، 0.4 را انتخاب کنید . |
حاشیه نویسی 4
1 | روی Annotation 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (para) ، 0.6 را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست نقطه لنگر ، پایین سمت راست را انتخاب کنید . |
حاشیه نویسی 5
1 | روی Annotation 4 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (para) ، 1 را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست نقطه لنگر ، پایین سمت چپ را انتخاب کنید . |
نمودار نقطه 2
1 | در پنجره Model Builder ، در Results>Void Ratio (MCC) روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، solid1.epsm1.evoidref-solid1.epsm1.lambdaComp*log(solid1.epsm1.p/solid1.epsm1.pref) را تایپ کنید . |
4 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
نسبت خالی (MCC)
در پنجره Model Builder ، روی Void Ratio (MCC) کلیک کنید .
حاشیه نویسی جدول 1
1 | در نوار ابزار Void Ratio (MCC) ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | حاشیه نویسی |
160 | 0.689 | خط فشرده سازی معمولی |
145 | 0.67 | خط تورم |
255 | 0.653 | خط تورم |
5 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
6 | تیک Show frame را انتخاب کنید . |
7 | در نوار ابزار Void Ratio (MCC) ، روی  Plot کلیک کنید . |
نسبت خالی (MCC)، عددی در مقابل. تحلیلی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، نسبت خالی (MCC)، عددی در مقابل را تایپ کنید. تحلیلی در قسمت نوشتار Label . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، نسبت خالی در مقابل فشار در طول تست فشرده سازی همسانگرد را تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مربوطه، Pressure (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Void ratio (1) را تایپ کنید . |
9 | قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
نمودار نقطه 1
1 | بر روی Void Ratio (MCC)، Numerical Vs کلیک راست کنید. تحلیلی کنید و Point Graph را انتخاب کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid1.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Stress>solid1.pm – فشار – N/m² را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
6 | از لیست واحد ، kPa را انتخاب کنید . |
7 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
8 | از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
عددی |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، solid1.epsm1.evoidref-(solid1.epsm1.lambdaComp-solid1.epsm1.kappaSwelling)*log(solid1.epsm1.pc/solid1.epsm1.pref)-solid1.epsm1.kappaSwelling*log را تایپ کنید solid1.epsm1.p/solid1.epsm1.pref) . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تحلیلی |
6 | در نسبت خالی (MCC)، عددی در مقابل. نوار ابزار تحلیلی ، روی  Plot کلیک کنید . |
نسبت خالی، MCC در مقابل BBMx در مقابل MSCC
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، نسبت خالی، MCC در مقابل BBMx در مقابل MSCC را در قسمت نوشتار برچسب تایپ کنید. |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، نسبت خالی در مقابل فشار در طول تست فشرده سازی همسانگرد را تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مربوطه، Pressure (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Void ratio (1) را تایپ کنید . |
9 | قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
نمودار نقطه 1
1 | روی Void Ratio، MCC vs. BBMx vs. MSCC کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid1.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Stress>solid1.pm – فشار – N/m² را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
6 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، قرمز را انتخاب کنید . |
7 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، ستاره را انتخاب کنید . |
8 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
9 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
MCC |
نمودار نقطه 2
1 | در پنجره Model Builder ، روی Void Ratio، MCC vs. BBMx vs. MSCC کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل پایه توسعه یافته بارسلونا ]/راه حل 1a (solidtm2sol1) را انتخاب کنید . |
4 | فقط نقطه 1 را انتخاب کنید. |
5 | روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Extended Barcelona Basic Model] (solidtm2comp)>Solid Mechanics>Soil Material Material>Extended Barcelona Basic>solid2.epsm2.evoid – Void ratio را انتخاب کنید . |
6 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component: Test Material [Extended Barcelona Basic Model] (solidtm2comp)>Solid Mechanics>Stress>solid2.pm – فشار – N/m² را انتخاب کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
8 | برای جمع کردن بخش Coloring and Style کلیک کنید . برای گسترش بخش Coloring and Style کلیک کنید . از لیست رنگ ، سبز را انتخاب کنید . |
9 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
10 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
11 | در قسمت متن شماره ، 10 را تایپ کنید . |
12 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
13 | از فهرست Legends ، Manual را انتخاب کنید . |
14 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
BBMx |
نمودار نقطه 3
1 | روی Void Ratio، MCC vs. BBMx vs. MSCC کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل بادامک ساختار یافته اصلاح شده ]/حلول 1b (solidtm3sol1) را انتخاب کنید . |
4 | فقط نقطه 1 را انتخاب کنید. |
5 | روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Structured Cam-Clay Model] (solidtm3comp)>Solid Mechanics>Soil Material Material>Modified Structured Cam-Clay>solid3.epsm3.evoid – Void ratio را انتخاب کنید . |
6 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Structured Cam-Clay Model] (solidtm3comp)>Solid Mechanics>Stress>solid3.pm – Pressure – N/m² را انتخاب کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
8 | برای جمع کردن بخش Coloring and Style کلیک کنید . برای گسترش بخش Coloring and Style کلیک کنید . از لیست رنگ ، آبی را انتخاب کنید . |
9 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، الماس را انتخاب کنید . |
10 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
11 | در قسمت متن شماره ، 12 را تایپ کنید . |
12 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
13 | از فهرست Legends ، Manual را انتخاب کنید . |
14 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
MSCC |
15 | در نوار ابزار Void Ratio، MCC در مقابل BBMx در مقابل MSCC ، روی  Plot کلیک کنید . |
فشار تحکیم در مقابل بار مرزی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار تحکیم در مقابل بار مرزی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، فشار تحکیم در مقابل بار مرزی را در طول آزمایش فشرده سازی همسانگرد تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، بار مرزی (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، Consolidation Pressure (kPa) را تایپ کنید . |
نمودار نقطه 1
1 | روی Consolidation Pressure vs. Boundary Load کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid1.epsm1.pc – فشار تحکیم – Pa را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت Expression text Pressure(para) را تایپ کنید . |
7 | از لیست واحد ، kPa را انتخاب کنید . |
8 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، قرمز را انتخاب کنید . |
9 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، ستاره را انتخاب کنید . |
10 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
11 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
12 | از فهرست Legends ، Manual را انتخاب کنید . |
13 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
MCC |
نمودار نقطه 2
1 | در پنجره Model Builder ، روی Consolidation Pressure vs. Boundary Load کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل پایه توسعه یافته بارسلونا ]/راه حل 1a (solidtm2sol1) را انتخاب کنید . |
4 | فقط نقطه 1 را انتخاب کنید. |
5 | روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Extended Basic Basic Model] (solidtm2comp)>Solid Mechanics>Soil Material Material>Extended Barcelona Basic>solid2.epsm2.pc – فشار تحکیم در حالت اشباع – Pa را انتخاب کنید . |
6 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
8 | در قسمت Expression text Pressure(para) را تایپ کنید . |
9 | از لیست واحد ، kPa را انتخاب کنید . |
10 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، سبز را انتخاب کنید . |
11 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
12 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
13 | در قسمت متن شماره ، 10 را تایپ کنید . |
14 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
15 | از فهرست Legends ، Manual را انتخاب کنید . |
16 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
BBMx |
نمودار نقطه 3
1 | روی Consolidation Pressure vs. Boundary Load کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل بادامک ساختار یافته اصلاح شده ]/حلول 1b (solidtm3sol1) را انتخاب کنید . |
4 | فقط نقطه 1 را انتخاب کنید. |
5 | روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component: Test Material [Modified Structured Cam-Clay Model] (solidtm3comp)>Solid Mechanics>Soil Material Material >Modified Structured Cam-Clay>solid3.epsm3.pc – فشار تحکیم – Pa را انتخاب کنید . |
6 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
8 | در قسمت Expression text Pressure(para) را تایپ کنید . |
9 | از لیست واحد ، kPa را انتخاب کنید . |
10 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، آبی را انتخاب کنید . |
11 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، الماس را انتخاب کنید . |
12 | از لیست موقعیت یابی ، Interpolated را انتخاب کنید . |
13 | در قسمت متن شماره ، 12 را تایپ کنید . |
14 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
15 | از فهرست Legends ، Manual را انتخاب کنید . |
16 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
MSCC |
فشار تحکیم در مقابل بار مرزی
1 | در پنجره Model Builder ، روی فشار تحکیم در مقابل بار مرزی کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، سمت چپ بالا را انتخاب کنید . |
4 | در نوار ابزار فشار تحکیم در مقابل بار مرزی ، روی  Plot کلیک کنید . |
نسبت خالی را در حالت نهایی برای هر سه مدل خاک ارزیابی کنید.
نسبت خالی نهایی
1 | در نوار ابزار نتایج ، روی  Evaluation Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه ارزیابی ، Final Void Ratio را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه: مواد آزمایش [ مدل بادامک-رس اصلاح‌شده ]/حلول 1 (solidtm1sol1) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (پارا) ، Last را انتخاب کنید . |
ارزیابی امتیاز 1
1 | در نوار ابزار Final Void Ratio ، روی  Point Evaluation کلیک کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای ارزیابی نقطه ، روی Replace Expression در گوشه سمت راست بالای بخش عبارات کلیک کنید . از منو، Component: Test Material [Modified Cam-Clay Model] (solidtm1comp)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid1.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
solid1.epsm1.evoid | 1 | نسبت خالی، MCC |
ارزشیابی امتیاز 2
1 | روی Point Evaluation 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای ارزیابی نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل پایه توسعه یافته بارسلونا ]/راه حل 1a (solidtm2sol1) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (پارا) ، Last را انتخاب کنید . |
5 | فقط نقطه 1 را انتخاب کنید. |
6 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
solid2.epsm2.evoid | 1 | نسبت خالی، BBMx |
ارزیابی امتیاز 3
1 | روی Point Evaluation 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای ارزیابی نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: مواد آزمایش [ مدل بادامک ساختار یافته اصلاح شده ]/حلول 1b (solidtm3sol1) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (پارا) ، Last را انتخاب کنید . |
5 | فقط نقطه 1 را انتخاب کنید. |
6 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
solid3.epsm3.avoid | 1 | نسبت خالی، MSCC |
نسبت خالی نهایی
1 | در پنجره Model Builder ، روی Final Void Ratio کلیک کنید . |
2 | در پنجره تنظیمات برای گروه ارزیابی ، برای گسترش بخش Format کلیک کنید . |
3 | از فهرست شامل پارامترها ، خاموش را انتخاب کنید . |
4 | در نوار ابزار Final Void Ratio ، روی  Evaluate کلیک کنید . |
