شدت
1 | در نوار ابزار Results روی 3D Plot Group کلیک کنید  . |
2 | در پنجره تنظیمات برای گروه 3D Plot 5، Intensity را در قسمت نوشتار Label وارد کنید. |
3 | در نوار ابزار Intensity روی Streamline کلیک کنید  . |
4 | در پنجره تنظیمات برای Streamline روی  دکمه Replace Expression کلیک کنید. |

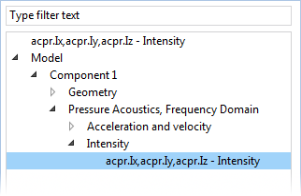

5 | از منو، Intensity (RMS) یا acpr.Ix،acpr.Iy،acpr.Iz را جستجو کنید. برای افزودن آن به قسمت متن Expression دوبار کلیک کنید (یا acpr.Ix,acpr.Iy,acpr.Iz را در قسمت وارد کنید).  |
6 | در قسمت Selection فقط مرز 1 را انتخاب کنید تا آن را به لیست انتخاب اضافه کنید. |
7 | زیر رنگ و سبک: |
– | از لیست نوع خط لوله را انتخاب کنید. |
– | در قسمت عبارت Tube radius عبارت 2 را وارد کنید .  |
8 | در Model Builder زیر Intensity، روی Streamline 1 کلیک راست کرده  و Color Expression را انتخاب کنید  . |
9 | در پنجره تنظیمات برای بیان رنگ، acpr.I_rms را در قسمت متن Expression وارد کنید (به جای پیش فرض قرار دهید). |
10 | در پنجره تنظیمات روی Plot کلیک کنید  . |

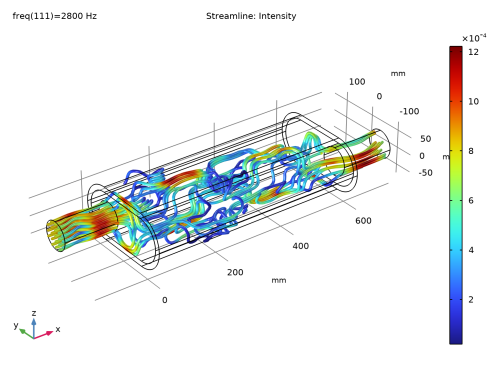

این باید شکل 12 را بازتولید کند .
به عنوان آخرین مرحله، یکی از طرح ها را برای استفاده به عنوان تصویر کوچک مدل انتخاب کنید.
1 | در Model Builder در بخش Results، روی Acoustic Pressure, Isosurfaces کلیک کنید  . |
2 | روی Root node (اولین گره در درخت مدل) کلیک کنید. در پنجره تنظیمات برای Root در قسمت Model Thumbnail، روی Set Model Thumbnail کلیک کنید. |
با استفاده از دکمه‌های نوار ابزار، تصویر را در پنجره گرافیکی تنظیمات انجام دهید تا زمانی که تصویر متناسب با اهداف شما باشد.
