سینک حرارتی
معرفی
این مثال به عنوان اولین مقدمه برای شبیه سازی جریان سیال و انتقال حرارت مزدوج در نظر گرفته شده است.

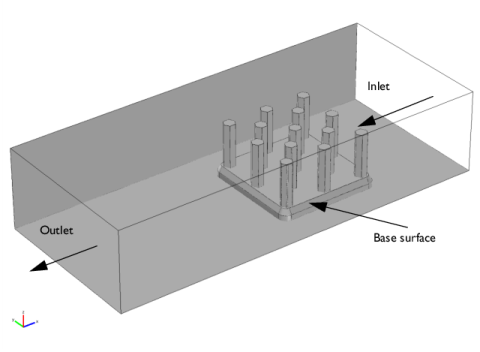

شکل 1: تنظیمات برنامه شامل کانال و هیت سینک.
تعریف مدل
سیستم مدل‌سازی‌شده از یک هیت سینک آلومینیومی برای خنک‌سازی اجزا در مدارهای الکترونیکی تشکیل شده است که در داخل کانالی با مقطع مستطیلی نصب شده است ( شکل 1 را ببینید ).
چنین تنظیماتی برای اندازه گیری ظرفیت خنک کننده هیت سینک ها استفاده می شود. هوا از ورودی وارد کانال می شود و در خروجی از کانال خارج می شود. سطح پایه هیت سینک یک شار حرارتی 1 W را از یک منبع حرارت خارجی دریافت می کند. تمام سطوح خارجی دیگر عایق حرارتی هستند.
ظرفیت خنک کنندگی هیت سینک را می توان با نظارت بر دمای سطح پایه هیت سینک تعیین کرد.
این مدل تعادل حرارتی را برای هیت سینک و جریان هوا در کانال مستطیلی حل می کند. انرژی حرارتی از طریق رسانایی در هیت سینک آلومینیومی و از طریق هدایت و همرفت در هوای خنک کننده منتقل می شود. میدان دما در سطوح داخلی بین هیت سینک و هوای کانال پیوسته است. دما در ورودی کانال تنظیم می شود. پایه هیت سینک یک شار حرارتی 1 وات دریافت می کند. انتقال انرژی حرارتی در خروجی تحت سلطه همرفت است.
میدان جریان با حل یک موازنه تکانه برای هر مختصات فضایی ( x ، y ، و z ) و یک موازنه جرم به دست می آید. سرعت ورودی با یک پروفیل سرعت سهموی برای جریان آرام کاملاً توسعه یافته تعریف می شود. در خروجی، تنش نرمال برابر فشار خروجی است و تنش مماسی باطل می شود. در تمام سطوح جامد، سرعت در هر سه جهت مکانی صفر است.
رسانایی حرارتی هوا، ظرفیت گرمایی هوا و چگالی هوا همگی از خواص مواد وابسته به دما هستند.
شما می توانید تمام تنظیمات ذکر شده در بالا را در کوپلینگ چندفیزیکی از پیش تعریف شده برای انتقال حرارت مزدوج در COMSOL Multiphysics بیابید. شما همچنین خواص مواد، از جمله وابستگی به دمای آنها را در مرورگر مواد پیدا می کنید.
نتایج
در شکل 2 ، پی گرم پشت هیت سینک که در نمودار قابل مشاهده است، نشانه ای از اثرات خنک کننده همرفتی است. حداکثر دمایی که در پایه هیت سینک به دست آمده است، حدود 380 کلوین است.

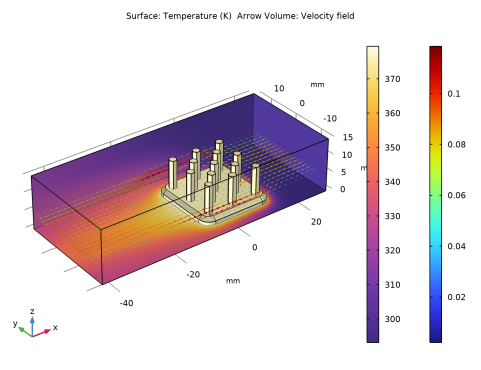

شکل 2: نمودار سطح، میدان دما را در دیواره های کانال و سطح هیت سینک نشان می دهد، در حالی که نمودار پیکان، میدان سرعت جریان را در اطراف هیت سینک نشان می دهد.
مسیر کتابخانه برنامه: CFD_Module/Nonisothermal_Flow /heat_sink
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Heat Transfer>Conjugate Heat Transfer>Liminar Flow را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
توجه داشته باشید که نمایش هندسه باید روی هسته COMSOL تنظیم شود تا با شماره گذاری مرزهای استفاده شده در این دستورالعمل ها مطابقت داشته باشد.
هندسه مدل به عنوان یک دنباله هندسی پارامتری در یک فایل MPH جداگانه در دسترس است. اگر می‌خواهید خودتان آن را از ابتدا ایجاد کنید، می‌توانید دستورالعمل‌های بخش دستورالعمل‌های مدلسازی هندسه را دنبال کنید . در غیر این صورت، دنباله هندسی را به صورت زیر وارد کنید:
1 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
2 | به پوشه Application Libraries مدل بروید و روی فایل heat_sink_geom_sequence.mph دوبار کلیک کنید . |
پوشه Application Library برنامه در قسمت Application Library path بلافاصله قبل از بخش فعلی نشان داده شده است. توجه داشته باشید که مسیر داده شده در آنجا مربوط به ریشه COMSOL Application Library است که برای نصب استاندارد در ویندوز C:\Program Files\COMSOL\COMSOL61\Multiphysics\applications است .
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
برای تسهیل انتخاب چهره در مراحل بعدی، از گزینه رندر Wireframe استفاده کنید (اگر دستورالعمل‌های پیوست را دنبال کردید، از این مرحله صرفنظر کنید):
5 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
جریان آرام (SPF)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Laminar Flow (spf) کلیک کنید . |
2 | در پنجره Settings for Laminar Flow ، بخش Domain Selection را پیدا کنید . |
3 | از لیست انتخاب ، هوا را انتخاب کنید . |
انتقال حرارت در جامدات و سیالات (HT)
مایع 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Heat Transfer in Solids and Fluids (ht) روی Fluid 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Fluid ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، هوا را انتخاب کنید . |
مواد
بعد، مواد را اضافه کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>Aluminium 3003-H18 را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در درخت، Built-in>Silica glass را انتخاب کنید . |
8 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
9 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
آب (مت1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Air (mat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، هوا را انتخاب کنید . |
آلومینیوم 3003-H18 (mat2)
1 | در پنجره Model Builder ، روی Aluminium 3003-H18 (mat2) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، آلومینیوم را انتخاب کنید . |
شیشه سیلیسی (mat3)
1 | در پنجره Model Builder ، روی Silica glass (mat3) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، شیشه سیلیکا را انتخاب کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
U0 | 5[cm/s] | 0.05 متر بر ثانیه | میانگین سرعت ورودی |
P0 | 1[W] | 1 وات | کل توان تلف شده توسط بسته الکترونیکی |
حال خصوصیات فیزیکی مدل را تعریف کنید. با دامنه سیال شروع کنید.
یک گره برای ویژگی های محیط در مدل اضافه کنید. مقدار دمای پیش‌فرض 293.15 K است. می‌توان مقدار دمای محیط را ویرایش کرد یا آن را با استفاده از داده‌های هواشناسی تعریف کرد که امکان دسترسی به داده‌های آب و هوایی از بیش از 8600 ایستگاه در جهان را فراهم می‌کند.
تعاریف
ویژگی های محیط 1 (apr1)
در نوار ابزار Physics ، روی Shared Properties کلیک کنید و Ambient Properties را انتخاب کنید .
Shared Properties کلیک کنید و Ambient Properties را انتخاب کنید .جریان آرام (SPF)
شرط بدون لغزش شرط مرزی پیش فرض سیال است. شرایط ورودی و خروجی را به شرح زیر تعریف کنید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Laminar Flow (spf) کلیک کنید . |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای ورودی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، ورودی را انتخاب کنید . |
4 | قسمت Boundary Condition را پیدا کنید . از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | قسمت Fully Developed Flow را پیدا کنید . در قسمت متن U av ، U0 را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Outlet ، قسمت انتخاب مرز را پیدا کنید . |
4 | از لیست انتخاب ، Outlet را انتخاب کنید . |
انتقال حرارت در جامدات و سیالات (HT)
عایق حرارتی شرط مرزی پیش فرض برای دما است. دمای ورودی و شرایط خروجی را به شرح زیر تعریف کنید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی انتقال حرارت در جامدات و سیالات (ht) کلیک کنید . |
جریان 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inflow را انتخاب کنید . |
2 | در پنجره تنظیمات برای جریان ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، ورودی را انتخاب کنید . |
دمای محیط در گره ویژگی های محیطی در قسمت ویژگی های مشترک تعریف شده است .
قسمت Upstream Properties را پیدا کنید . از لیست T ustr ، دمای محیط (ampr1) را انتخاب کنید .
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outflow را انتخاب کنید . |
2 | در پنجره تنظیمات خروجی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Outlet را انتخاب کنید . |
در مرحله بعد، از پارامتر P0 برای تعریف کل منبع گرما در بسته الکترونیکی استفاده کنید.
منبع حرارت 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و منبع حرارت را انتخاب کنید . |
2 | در پنجره تنظیمات برای منبع گرما ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، شیشه سیلیکا را انتخاب کنید . |
4 | قسمت منبع حرارت را پیدا کنید . از لیست منبع گرما ، نرخ گرما را انتخاب کنید . |
5 | در قسمت متنی P 0 ، P0 را تایپ کنید . |
مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از لیست اندازه عنصر ، درشت را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . |
برای مشاهده بهتر مش، برخی از مرزها را پنهان کنید.
5 |  روی دکمه کلیک و پنهان کردن در نوار ابزار Graphics کلیک کنید . |
6 | در نوار ابزار پنجره Graphics ،  در کنار  Select Domains کلیک کنید ، سپس Select Boundaries را انتخاب کنید . |
7 | فقط مرزهای 1، 2 و 4 را انتخاب کنید. |

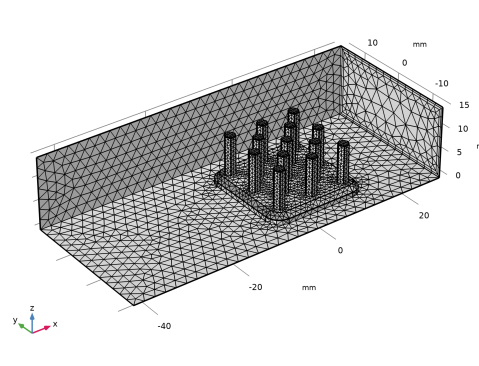

مش تمام شده باید مانند شکل زیر باشد.
برای دستیابی به نتایج عددی دقیق تر، این مش را می توان با انتخاب اندازه عنصر از پیش تعریف شده دیگر اصلاح کرد. با این حال، انجام این کار به زمان و حافظه محاسباتی بیشتری نیاز دارد.
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
دما (ht)
چهار نمودار پیش فرض به طور خودکار تولید می شود. اولی دما را روی مرزهای دیوار نشان می‌دهد، سومی بزرگی سرعت را در پنج برش موازی نشان می‌دهد و آخرین نشان‌دهنده میدان فشار است. برای تجسم میدان سرعت با میدان دما، یک نمودار پیکان اضافه کنید.
فلش جلد 1
1 | در نوار ابزار دما (ht) ، روی حجم  پیکان کلیک کنید . |
2 | در پنجره تنظیمات برای حجم پیکان ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Linar Flow>Velocity and Press>u,v,w – فیلد سرعت را انتخاب کنید . |
3 | قسمت تعیین موقعیت پیکان را پیدا کنید . زیربخش نقاط شبکه ای x را پیدا کنید . در قسمت متنی Points عدد 40 را تایپ کنید . |
4 | زیربخش نقاط شبکه ای y را پیدا کنید . در قسمت متنی Points ، 20 را تایپ کنید . |
5 | زیربخش نقاط شبکه z را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
6 | در قسمت متن مختصات ، 5[mm] را تایپ کنید . |
بیان رنگ 1
1 | در نوار ابزار دما (ht) ، روی  Color Expression کلیک کنید . |
2 | در پنجره تنظیمات برای Color Expression ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Laminar Flow>Velocity and Press>spf.U – Velocity magnitude – m/s را انتخاب کنید . |
3 | در نوار ابزار دما (ht) ، روی  Plot کلیک کنید . |
در نهایت تعادل انرژی را بررسی کنید.
تعادل انرژی
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، تعادل انرژی را در قسمت متن برچسب تایپ کنید . |
3 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Heat Transfer in Solids and Fluids>Heat and Energy balance>Energy balance>ht.ntefluxInt – Total net Energy rate – W را انتخاب کنید . |
4 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Heat Transfer in Solids and Fluids>Heat and Energy balance>Heat and work source power>ht.QInt – Total heat source – W را انتخاب کنید . |
5 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Heat Transfer in Solids and Fluids>Heat and Energy balance>Energy balance>ht.energyBalance – Energy balance – W را انتخاب کنید . |
6 |  روی ارزیابی کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
می‌توانید در تب جدول 1 بررسی کنید که دو مقدار اول مطابقت دارند و نزدیک به 1 وات هستند که مربوط به تعادل انرژی خوب است.
دستورالعمل مدلسازی هندسه
اگر می خواهید هندسه را خودتان ایجاد کنید، این مراحل را دنبال کنید.
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
L_channel | 7[cm] | 0.07 متر | طول کانال |
W_channel | 3[cm] | 0.03 متر | پهنای کانال |
کانال H_ | 1.5[cm] | 0.015 متر | ارتفاع کانال |
L_chip | 1.5[cm] | 0.015 متر | اندازه تراشه |
H_chip | 2[mm] | 0.002 متر | ارتفاع تراشه |
افزودن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 3D را انتخاب کنید .
Add Component کلیک کنید و 3D را انتخاب کنید .هندسه 1
1 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
2 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، xz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، -7.5 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتار xw ، -10.495 -9.495 -9.495 -9.495 -9.495 -10.495 -10.495 -10.495 تایپ کنید . |
5 | در قسمت متن yw ، 0 0 0 2 2 1 1 0 را تایپ کنید . |
چرخش 1 (rev1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Revolve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Revolve ، بخش Revolution Angles را پیدا کنید . |
3 | روی دکمه Angles کلیک کنید . |
4 | در قسمت نوشتار زاویه پایان ، 90 را تایپ کنید . |
5 | قسمت Revolution Axis را پیدا کنید . از لیست نوع محور ، 3D را انتخاب کنید . |
6 | نقطه فرعی محور چرخش را پیدا کنید . در قسمت متن x ، -7.5 را تایپ کنید . |
7 | در قسمت متن y ، -7.5 را تایپ کنید . |
8 | زیربخش جهت محور چرخش را پیدا کنید . در قسمت متن y عدد 0 را تایپ کنید . |
9 | در قسمت متن z ، 1 را تایپ کنید . |
10 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . روی New کلیک کنید . |
11 | در کادر محاوره ای New Cumulative Selection ، در قسمت متن نام ، آلومینیوم را تایپ کنید . |
12 | روی OK کلیک کنید . |
اکسترود 1 (ext1)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء rev1 فقط مرز 1 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
15 |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
7 | قسمت General را پیدا کنید . در درخت، rev1 را انتخاب کنید . |
چرخش 1 (rot1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | در پنجره تنظیمات برای چرخش ، بخش ورودی را پیدا کنید . |
3 | از لیست اشیاء ورودی ، آلومینیوم را انتخاب کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Rotation را پیدا کنید . در قسمت Angle text range(90, 90,270) را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء ext1 ، فقط مرز 4 را انتخاب کنید. |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 2 (wp2)> مقطع 1 (cro1)
1 | در نوار ابزار Work Plane ، روی  Cross Section کلیک کنید . |
2 | در پنجره تنظیمات برای مقطع عرضی ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | تیک گزینه Resulting objects selection را انتخاب کنید . |
صفحه کار 2 (wp2)> تبدیل به منحنی 1 (ccur1)
1 | در نوار ابزار Work Plane ، روی  Conversions کلیک کنید و Convert to Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای تبدیل به منحنی ، قسمت ورودی را پیدا کنید . |
3 | از فهرست اشیاء ورودی ، مقطع 1 را انتخاب کنید . |
4 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
صفحه کار 2 (wp2)> تبدیل به جامد 1 (csol1)
1 | در نوار ابزار Work Plane ، روی  Conversions کلیک کنید و Convert to Solid را انتخاب کنید . |
2 | در پنجره تنظیمات برای تبدیل به جامد ، بخش ورودی را پیدا کنید . |
3 | از لیست اشیاء ورودی ، تبدیل به منحنی 1 را انتخاب کنید . |
4 |  روی Build Selected کلیک کنید . |
صفحه کار 2 (wp2)> انتخاب جعبه 1 (boxsel1)
در نوار ابزار Work Plane ، روی Selections کلیک کنید و Box Selection را انتخاب کنید .
Selections کلیک کنید و Box Selection را انتخاب کنید .Work Plane 2 (wp2)>Box Selection 2 (boxsel2)
1 | در نوار ابزار Work Plane ، روی  Selections کلیک کنید و Box Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای Box Selection ، قسمت Box Limits را پیدا کنید . |
3 | در قسمت حداقل متن xw ، -10 را تایپ کنید . |
4 | در قسمت حداکثر متن xw ، -10 را تایپ کنید . |
5 | در قسمت متن حداقل yw ، 0 را تایپ کنید . |
6 | در قسمت متن حداکثر yw ، 0 را تایپ کنید . |
7 | در نوار ابزار Work Plane ، روی  Build All کلیک کنید . |
صفحه کار 2 (wp2)> انتخاب تفاوت 1 (difsel1)
1 | در نوار ابزار Work Plane ، روی  Selections کلیک کنید و Difference Selection را انتخاب کنید . |
2 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، کادر انتخاب 1 را در فهرست انتخاب‌ها برای افزودن انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در کادر محاوره‌ای افزودن ، کادر انتخاب 2 را در فهرست انتخاب‌ها برای تفریق انتخاب کنید . |
9 | روی OK کلیک کنید . |
Work Plane 2 (wp2)> Delete Entities 1 (del1)
1 | روی Plane Geometry کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست Selection ، Difference Selection 1 را انتخاب کنید . |
اکسترود 2 (ext2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 2 (wp2) راست کلیک کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
2 |
4 | تیک Reverse direction را انتخاب کنید . |
5 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
صفحه کار 3 (wp3)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، 2 را تایپ کنید . |
4 | بخش Unite Objects را پیدا کنید . چک باکس Unite objects را پاک کنید . |
صفحه کار 3 (wp3)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 3 (wp3)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتار xw ، -8.597 -8.048 -8.048 -6.952 -6.952 -6.4 -6.4 -6.952 -6.952 -8.048 تایپ کنید . |
5 | در قسمت متن yw ، -7.5 -8.45 -8.45 -8.45 -8.45 -7.5 -7.5 -6.55 -6.55 -6.55 -7.5 -8.45 -8.45 -8.45 -7.5 -7.5 -6.55 تایپ کنید . |
Work Plane 3 (wp3)>Copy 1 (copy1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی pol1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی ، بخش Displacement را پیدا کنید . |
4 | در قسمت نوشتار xw ، 3.748 را تایپ کنید . |
5 | در قسمت متن yw ، 3.748 را تایپ کنید . |
اکسترود 3 (ext3)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 3 (wp3) راست کلیک کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
8 |
آرایه 1 (arr1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | فقط شیء ext3(1) را انتخاب کنید. |
4 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
5 | در قسمت متن x اندازه 3 را تایپ کنید . |
6 | در قسمت متنی اندازه y ، 3 را تایپ کنید . |
7 | قسمت Displacement را پیدا کنید . در قسمت متن x ، 7.495 را تایپ کنید . |
8 | در قسمت متن y ، 7.495 را تایپ کنید . |
9 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
آرایه 2 (arr2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط شیء ext3(2) را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت متن x اندازه 2 را تایپ کنید . |
5 | در قسمت متنی اندازه y ، 2 را تایپ کنید . |
6 | قسمت Displacement را پیدا کنید . در قسمت متن x ، 7.495 را تایپ کنید . |
7 | در قسمت متن y ، 7.495 را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
3 | از لیست اشیاء ورودی ، آلومینیوم را انتخاب کنید . |
4 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، آلومینیوم را انتخاب کنید . |
5 | بخش Union را پیدا کنید . کادر تیک Keep interior borders را پاک کنید . |
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، L_chip را تایپ کنید . |
4 | در قسمت Depth text L_chip را تایپ کنید . |
5 | در قسمت متن ارتفاع ، H_chip را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، -H_chip/2 را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . روی New کلیک کنید . |
9 | در کادر محاوره ای New Cumulative Selection ، Silica Glass را در قسمت متن نام تایپ کنید . |
10 | روی OK کلیک کنید . |
بلوک 2 (بلک2)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، L_channel را تایپ کنید . |
4 | در قسمت Depth text W_channel را تایپ کنید . |
5 | در قسمت متن ارتفاع ، H_channel را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -45 را تایپ کنید . |
7 | در قسمت متن y ، -W_channel/2 را تایپ کنید . |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، روی  Build Selected کلیک کنید . |
هوا
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در باله شی ، فقط دامنه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای انتخاب صریح ، Air را در قسمت متن برچسب تایپ کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
ورودی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، ورودی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 129 را انتخاب کنید. |
پریز
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، Outlet را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 1 را انتخاب کنید. |
مرزهای هوایی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره Settings for Adjacent Selection ، بخش Input Entities را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، هوا را در لیست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات مربوط به انتخاب مجاور ، Air Boundaries را در قسمت متن برچسب تایپ کنید . |
دیوارهای خارجی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Difference Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، Exterior Walls را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره ای افزودن ، Air Boundaries را در لیست Selections to add انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
8 |  روی افزودن کلیک کنید . |
9 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تفریق ، ورودی و خروجی را انتخاب کنید . |
10 | روی OK کلیک کنید . |
گریس حرارتی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Intersection Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تقاطع ، Thermal Grease را در قسمت نوشتاری Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تقاطع ، آلومینیوم و شیشه سیلیکا را انتخاب کنید . |
6 | روی OK کلیک کنید . |
