یک سیستم از پیش تعریف شده از پایگاه داده داخلی با عملکرد بومی برای راه اندازی یکی از سیستم های رایج زیر استفاده می کند. هوای خشک، هوای مرطوب یا آب و بخار.
برای ایجاد یک سیستم از پیش تعریف شده ، جادوگر سیستم ترمودینامیکی را به یکی از روش های زیر راه اندازی کنید:
• | روی گره Global Definitions کلیک راست کنید ، Thermodynamics را انتخاب کنید و Predefined System را انتخاب کنید . |
• | با استفاده از رابط مهندسی واکنش، سیستم از پیش تعریف شده را از بخش ترمودینامیک نوار ابزار مهندسی واکنش انتخاب کنید . |
• | به همین ترتیب، با استفاده از رابط Chemistry، سیستم از پیش تعریف شده را از قسمت Thermodynamics نوار ابزار Chemistry انتخاب کنید . |
جادوگر سیستم ترمودینامیکی که باز می شود با جادوگر استفاده شده برای ایجاد یک سیستم ترمودینامیکی یکسان است ، اما با این تفاوت مهم که تمام تنظیمات برای سیستم از پیش تعریف شده انتخاب شده وارد شده است. ویزارد شامل مراحل زیر است:
1 | System را انتخاب کنید |
2 | گونه ها را انتخاب کنید |
3 | مدل ترمودینامیکی را انتخاب کنید |
SYSTEM را انتخاب کنید
در پنجره Select System یکی از سیستم های از پیش تعریف شده را در لیست انتخاب کنید. از بین هوای خشک ، هوای مرطوب و بخار آب انتخاب کنید . روی دکمه Next (
) کلیک کنید تا به مرحله بعدی در ویزارد بروید.
) کلیک کنید تا به مرحله بعدی در ویزارد بروید.
شکل 10-11: جادوگر سیستم ترمودینامیکی: سیستم از پیش تعریف شده را انتخاب کنید.
گونه ها را انتخاب کنید
اگر هوای خشک یا مرطوب در مرحله انتخاب سیستم انتخاب شده باشد، جدول گونه های انتخاب شده با گونه های مربوط به سیستم انتخابی پر می شود. برای هوای خشک گونه ها عبارتند از: نیتروژن، اکسیژن، آرگون، دی اکسید کربن، نئون و هلیوم. برای هوای مرطوب این لیست حاوی آب نیز می باشد. اگر به جای آن Water-steam در مرحله Select System انتخاب شده بود، دکمه Next در آن مرحله شما را مستقیماً به صفحه Select Thermodynamic Model هدایت می کند. هیچ گونه افزودنی در جادوگر قابل انجام نیست.
برای افزودن گونه‌های بیشتر به سیستم‌های هوای خشک و هوای مرطوب، از قسمت متنی فیلتر نوع گونه‌ها برای جستجو در میان گونه‌های موجود در پایگاه داده COMSOL یا گونه‌های تعریف‌شده توسط کاربر استفاده کنید . گونه ها را می توان با تایپ نام، شماره CAS یا فرمول شیمیایی جستجو کرد. یک یا چند گونه را در لیست انتخاب کنید و روی دکمه Add Selected ( ) کلیک کنید تا گونه ها را به جدول Selected species اضافه کنید . برای حذف گونه ها از جدول گونه های انتخاب شده، از دکمه حذف انتخاب شده ( ) یا دکمه حذف همه ( ) استفاده کنید که هر دو در زیر جدول قرار دارند. روی دکمه Next ( ) کلیک کنید تا به مرحله بعدی در ویزارد بروید.

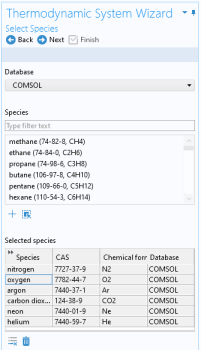

شکل 10-12: جادوگر سیستم ترمودینامیکی: گونه ها را انتخاب کنید.
مدل ترمودینامیکی را انتخاب کنید
این آخرین مرحله از جادوگر سیستم ترمودینامیکی به شما امکان می دهد مدل ترمودینامیکی را انتخاب کنید. برای سیستم هوای خشک و هوای مرطوب، قانون گاز ایده آل به طور پیش فرض انتخاب شده است. برای بخار آب از مدل Water (IAPWS) استفاده می شود. برای اطلاعات بیشتر در مورد این مرحله در جادوگر سیستم ترمودینامیکی، به انتخاب مدل ترمودینامیکی برای سیستم ترمودینامیکی مراجعه کنید.
روی دکمه Finish ( ) کلیک کنید
تا از جادوگر سیستم ترمودینامیک خارج شوید و سیستم از پیش تعریف شده مربوطه را در زیر گره ترمودینامیک اضافه کنید . توجه داشته باشید که برچسب گره پیش فرض سیستم از پیش تعریف شده انتخاب شده را منعکس می کند.
تا از جادوگر سیستم ترمودینامیک خارج شوید و سیستم از پیش تعریف شده مربوطه را در زیر گره ترمودینامیک اضافه کنید . توجه داشته باشید که برچسب گره پیش فرض سیستم از پیش تعریف شده انتخاب شده را منعکس می کند.تنظیمات
انتخاب یک گره سیستم از پیش تعریف شده ، پنجره تنظیمات آن را با توضیح محتوای بسته و ویژگی های موجود نشان می دهد. برای اطلاعات در مورد محتوا در پنجره تنظیمات، به تنظیمات سیستم ترمودینامیکی و سیستم از پیش تعریف شده مراجعه کنید .
اصلاح یک سیستم از پیش تعریف شده
لطفاً برای اطلاعات در مورد نحوه اصلاح یک سیستم ترمودینامیکی موجود، اصلاح یک سیستم موجود را ببینید .
