رسوب بدون الکترو مس

13 min read

PDF

رسوب بدون الکترو مس
معرفی
در رسوب الکترولس، واکنش های اکسیداسیون جزئی و کاهش به طور همزمان در یک موقعیت در سطح الکترود رخ می دهد. تفاوت بین پتانسیل تعادل برای دو واکنش از این رو نیروی محرکه برای فرآیند رسوب است. پتانسیل در سطح الکترود از تئوری پتانسیل مختلط تخمین زده می شود به طوری که چگالی جریان کل آند برابر و مخالف چگالی کل جریان کاتد باشد ( مرجع 1 و مرجع 2 ). از آنجایی که مجموع تمام چگالی‌های جریان واکنش به صورت موضعی روی سطح صفر می‌شود، رسوب الکترولس را می‌توان برای آبکاری روی اجسام با رسانایی الکتریکی پایین (مثلاً پلاستیک‌ها) استفاده کرد.
این مدل رسوب الکترولس مس را شبیه سازی می کند که در آن احیای مس یک واکنش کاتدی و اکسیداسیون فرمالدئید یک واکنش آندی است. این مدل برای انتقال جرم توسط انتشار و واکنش های الکتروشیمیایی در سطح الکترود حساب می کند. پتانسیل تعادل واکنش های الکتروشیمیایی جزئی وابسته به غلظت در نظر گرفته می شود. مدل تغییر در چگالی جریان، ضخامت رسوب، و غلظت گونه های یونی را در طول رسوب الکترولس تخمین می زند.
تعریف مدل
این مدل بر روی یک حوزه محاسباتی 1 بعدی حل شده است که از یک لایه انتشار با سطح الکترود در یک انتها و یک الکترولیت حجیم در انتهای دیگر تشکیل شده است، همانطور که در شکل 1 نشان داده شده است . ضخامت لایه انتشار روی 2  میلی متر تنظیم شده است.
شکل 1: شرح لایه مرزی مجاور سطح فولاد.
انتقال جرم از طریق انتشار برای پنج گونه یونی با استفاده از رابط فیزیک الکتروآنالیز حل می شود :
(1)
که در آن i (mol/m 3 ) غلظت است، i (mol/(m 2 ·s)) بردار شار است، i (m2 / s) ضریب انتشار است و زیرنویس i نشان دهنده مین گونه است. . همه گونه ها در آب رقیق شده اند. گونه ها به همراه ضرایب انتشار و غلظت اولیه آنها در جدول 1 آورده شده است .
جدول 1: گونه های مدل شده با ضرایب انتشار مربوطه خود ( مراجعه 1 ).
گونه ها
D (M 2 /S)·10 9
ref (MOL/M3 ) ·10 -3
Cu(OH) 2 L -4
0.7
0.1
HCHO
1.2
0.05
HCOO
1.454
0
اوه
5.273
0.0316
-2
0.794
0.075
غلظت در مرز الکترولیت حجیم به غلظت مرجع مطابق جدول 1 تنظیم شده است .
(2)
در مرز سطح الکترود، یک شرط مرزی سطح الکترود استفاده می‌شود که در آن جریان کل روی 0 تنظیم می‌شود. این شرط مرزی یک پتانسیل ثابت، در مرز سطح الکترود ایجاد می‌کند که شرایط را برآورده می‌کند:
(3)
جایی که
(4)
مقدار اولیه برای پتانسیل های الکتریکی مرزی 0.65 ولت است.
واکنش های الکتروشیمیایی
واکنش های الکتروشیمیایی زیر در سطح الکترود رخ می دهد:
کاهش مس
(5)
اکسیداسیون فرمالدئید
(6)
سینتیک وابسته به غلظت برای مدل‌سازی واکنش‌های کاهش مس و اکسیداسیون فرمالدئید استفاده می‌شود که چگالی جریان محلی را با توجه به
(7)
جایی که 0,m چگالی جریان مبادله ای است، CR ,m بیان گونه کاهش یافته، CO ،m بیان گونه اکسید شده و η ،m مازاد پتانسیل برای گونه های m است (به ترتیب Cu و HCHO).
مازاد پتانسیل η ,m (V) از محاسبه می شود
(8)
پتانسیل تعادل برای واکنش‌های احیای مس و اکسیداسیون فرمالدئید با استفاده از معادله نرنست محاسبه می‌شود.
(9)
(10)
در مرز سطح الکترود، شار گونه‌های یونی بر حسب واکنش‌های الکتروشیمیایی تعریف می‌شوند.
(11)
جایی که ضریب استوکیومتری، j چگالی جریان محلی، j تعداد الکترون ها و F ثابت فارادی (96485  C/mol) است. زیرنویس j نشان دهنده واکنش الکتروشیمیایی است. این باعث می شود که شار متناسب با چگالی جریان الکترود مطابق قانون فارادی باشد. پارامترهای سینتیک الکترود: 0، Cu = 1 A/m 2 و 0، HCHO = 1 A/m 2 از منحنی های جریان-پتانسیل گزارش شده در Ref. 2 .
نتایج و بحث

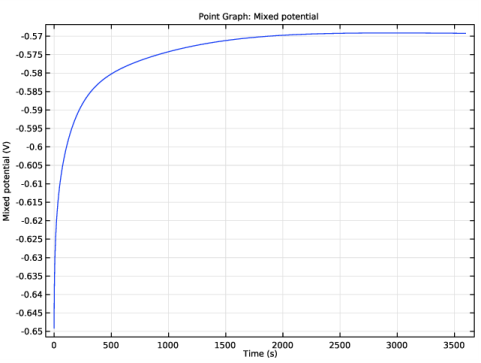

شکل 2 تغییر پتانسیل مخلوط در سطح الکترود را در طی رسوب الکترولس نشان می دهد. مشاهده می شود که این تغییر در مراحل اولیه رسوب گذاری قابل توجه است که به پتانسیل تعادل واکنش های احیای مس و اکسیداسیون فرمالدئید و محدودیت چگالی جریان آند و کاتد برابر و مخالف نسبت داده می شود. در حدود 400 ثانیه پتانسیل به حداکثر می رسد.
شکل 2: تغییر پتانسیل مخلوط در سطح الکترود نسبت به زمان در طی رسوب الکترولس.
شکل 3 تغییر در چگالی جریان محلی در سطح الکترود را در طی رسوب الکترولس نشان می دهد. مشاهده می شود که چگالی جریان در مراحل اولیه رسوب الکترولس به میزان قابل توجهی افزایش یافته است که مطابق با روند مشاهده شده برای پتانسیل مخلوط در شکل 2 است .
شکل 3: تغییر در چگالی جریان موضعی در سطح الکترود نسبت به زمان در طی رسوب الکترولس.

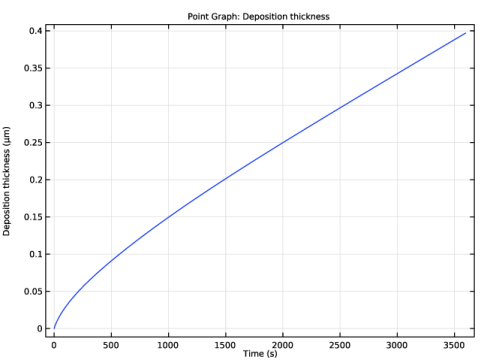

شکل 4 تغییر ضخامت رسوب در سطح الکترود را در طی رسوب الکترولس نشان می دهد. مشاهده می شود که پس از تقریباً 400 ثانیه، افزایش ضخامت آبکاری الکترولس تقریباً با زمان خطی است.
شکل 4: تغییر ضخامت رسوب در سطح الکترود نسبت به زمان در طی رسوب الکترولس.

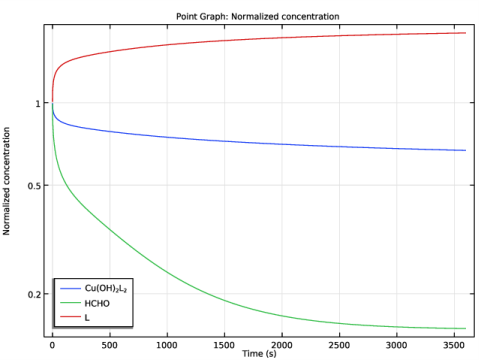

شکل 5 تغییر در غلظت نرمال شده گونه های یونی مختلف را در سطح الکترود در طی رسوب الکترولس نشان می دهد. مشاهده می شود که غلظت کمپلکس مس و گونه های فرمالدئید با گذشت زمان کاهش می یابد، زیرا در طول رسوب مصرف می شوند. غلظت لیگاند تارتارات آزاد (L -2 ) با گذشت زمان افزایش می یابد زیرا در فرآیند رسوب تولید می شود.
شکل 5: تغییر در غلظت نرمال شده در سطح الکترود نسبت به زمان در طی رسوب الکترولس.
منابع
1. M. Ramasubramanian، BN Popov، RE White، و KS Chen، “یک مدل ریاضی برای رسوب مس الکترولس روی بسترهای مسطح”، مجله انجمن الکتروشیمیایی ، جلد. 146، شماره 1، صفحات 111-116، 1999.
2. M. Paunovich and M. Schlesinger, Fundamentals of Electrochemical Deposition, 2nd Edition, Chapter 8 , Wiley-Interscience, a John Wiley & Sons, Inc. Publication, 2006.
مسیر کتابخانه برنامه: Electrodeposition_Module/Tutorials/cu_electroless_deposition
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  1D کلیک کنید .
2
در درخت Select  Physics ، Electrochemistry>Electroanalysis  (tcd) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
در قسمت متنی Number  of  species ، 4 را تایپ کنید .
5
در جدول غلظت ، تنظیمات زیر را وارد کنید:

cCuOH2L2
cCHHO
coH
cL
6
 روی مطالعه کلیک کنید .
7
در درخت انتخاب  مطالعه ، General  Studies>Time  Dependent را انتخاب کنید .
8
 روی Done کلیک کنید .
تعاریف جهانی
پارامترهای مدل را از یک فایل متنی بارگیری کنید.
پارامترهای 1
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل cu_electroless_deposition_parameters.txt دوبار کلیک کنید .
هندسه 1
هندسه از یک بازه تشکیل شده است.
فاصله 1 (i1)
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Geometry  1 کلیک راست کرده و Interval را انتخاب کنید .
2
در پنجره Model  Builder ، گره Geometry  1 را گسترش دهید ، سپس روی Interval   (i1) کلیک کنید .
3
در پنجره تنظیمات برای فاصله ، قسمت فاصله را بیابید .
4
در جدول تنظیمات زیر را وارد کنید:

مختصات (M)
0
2 [mm]
5
 روی Build  All  Objects کلیک کنید .
الکتروآنالیز (TCD)
شروع به تعریف فیزیک کنید.
الکترولیت 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Electroanalysis  (tcd) روی Electrolyte  1 کلیک کنید .
2
در پنجره تنظیمات برای الکترولیت ، بخش Diffusion را پیدا کنید .
3
در قسمت متنی cCuOH2L2 ، DCuOH2L2 را تایپ کنید .
4
در قسمت متنی cHCHO ، DHCHO را تایپ کنید .
5
در قسمت متنی coOH ، DOH را تایپ کنید .
6
در قسمت متن cL ، DL را تایپ کنید .
مقادیر اولیه 1
مقادیر اولیه را روی غلظت تعادل حجیم تنظیم کنید.
1
در پنجره Model  Builder ، روی مقادیر اولیه  1 کلیک کنید .
2
در پنجره تنظیمات برای مقادیر اولیه  ، قسمت مقادیر اولیه را پیدا کنید .
3
در قسمت نوشتاری cCuOH 2 ، cCuOH2L20 را تایپ کنید .
4
در قسمت متنی cHCHO ، cHCHO0 را تایپ کنید .
5
در قسمت متنی cOH ، cOH0 را تایپ کنید .
6
در قسمت متن cL ، cL0 را تایپ کنید .
تمرکز 1
به طور مشابه، اکنون غلظت ها را در مرز الکترولیت حجیم روی غلظت های تعادلی تنظیم کنید.
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Concentration را انتخاب کنید .
2
فقط مرز 2 را انتخاب کنید.
3
در پنجره تنظیمات برای تمرکز ، بخش تمرکز را پیدا کنید .
4
تیک Species  cCuOH2L2 را انتخاب کنید .
5
در قسمت متنی 0,cCuOH2L2 ، cCuOH2L20 را تایپ کنید .
6
تیک Species  cHCHO را انتخاب کنید .
7
در قسمت متنی 0,cHCHO ، cHCHO0 را تایپ کنید .
8
تیک Species  coOH را انتخاب کنید .
9
در قسمت متنی 0,cOH ، cOH0 را تایپ کنید .
10
تیک Species  cL را انتخاب کنید .
11
در قسمت متنی 0,cL ، cL0 را تایپ کنید .
سطح الکترود 1
حالا سطح الکترود را مشخص کنید. جریان کل را در سطح الکترود روی صفر تنظیم کنید، ویژگی‌های گونه‌های رسوب‌دهنده و واکنش‌های الکترود اکسیداسیون مس و فرمالدئید را مشخص کنید.
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode  Surface را انتخاب کنید .
2
فقط مرز 1 را انتخاب کنید.
3
در پنجره تنظیمات برای Electrode  Surface ، روی قسمت Dissolving-Depositing  Species کلیک کنید .
4
 روی افزودن کلیک کنید .
5
در جدول تنظیمات زیر را وارد کنید:

گونه ها
چگالی (KG/M^3)
جرم مولی (کیلوگرم بر مول)
مس
rho_Cu
MW_Cu
6
بخش وضعیت پتانسیل فاز الکترود  را پیدا کنید . از لیست شرایط پتانسیل فاز الکترود ، جریان کل را انتخاب کنید .
7
در قسمت l,total text عدد 0 را تایپ کنید .
8
در فیلد متنی φ s,ext,init ، -0.65[V] را تایپ کنید .
واکنش الکترود 1
1
در پنجره Model  Builder ، روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش ضرایب استوکیومتری را پیدا کنید .
3
در قسمت متن ν cCuOH2L2 ، -1/2 را تایپ کنید .
4
در قسمت متنی ν coOH ، 1 را تایپ کنید .
5
در قسمت متن ν cL ، 1 را تایپ کنید .
6
در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید:

گونه ها
ضریب استوکیومتری (1)
مس
1/2
7
قسمت Equilibrium  Potential را پیدا کنید . در قسمت متن Eq ,ref Eeq0_Cu را تایپ کنید .
8
برای گسترش بخش Reference  Concentrations کلیک کنید . در جدول تنظیمات زیر را وارد کنید:

گونه های الکترولیت
غلظت مرجع (MOL/M^3)
cCuOH2L2
cCuOH2L20
coH
cOH0
cL
cL0
9
بخش سینتیک الکترود  را پیدا کنید . در قسمت متن 0,ref i0_Cu را تایپ کنید .
10
در قسمت متن α a ، 1-alphac_Cu را تایپ کنید .
سطح الکترود 1
در پنجره Model  Builder ، روی Electrode  Surface  1 کلیک کنید .
واکنش الکترود 2
1
در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode  Reaction را انتخاب کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش ضرایب استوکیومتری را پیدا کنید .
3
در قسمت متن ν cHCHO ، 1 را تایپ کنید .
4
در قسمت متنی ν coOH ، 2 را تایپ کنید .
5
قسمت Equilibrium  Potential را پیدا کنید . از لیست Eq ، User defined را انتخاب کنید . در قسمت متن مرتبط، Eeq0_HCHO را تایپ کنید .
6
بخش سینتیک الکترود  را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله آندی تافل را انتخاب کنید .
7
در قسمت نوشتاری 0 ، i0_HCHO*(cOH/cOH0)^2*(cHCHO/cHCHO0) را تایپ کنید .
8
در قسمت متن A a ، Aa_HCHO را تایپ کنید .
تعاریف جهانی
ورودی های مدل پیش فرض
مقدار دمای مورد استفاده در کل مدل را تنظیم کنید.
1
در پنجره Model  Builder ، در قسمت Global  Definitions، روی Default  Model  Inputs کلیک کنید .
2
در پنجره تنظیمات برای ورودی های مدل پیش فرض  ، بخش Browse Model Inputs را پیدا کنید .
3
در درخت، General>Temperature  (K)  –  minput.T را انتخاب کنید .
4
زیربخش عبارت  برای  انتخاب باقیمانده  را پیدا کنید . در قسمت متن دما ، T را تایپ کنید .
مش 1
یک مش با وضوح ریزتر در سطح الکترود بسازید.
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 کلیک کنید .
2
در پنجره تنظیمات مش ، قسمت Physics-Controlled  Mesh را پیدا کنید .
3
از فهرست اندازه عنصر  ، Extremely fine را انتخاب کنید .
سایز 1
1
روی Component   (comp1)>Mesh  کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرز 1 را انتخاب کنید.
5
بخش اندازه عنصر  را پیدا کنید . روی دکمه Custom کلیک کنید .
6
قسمت پارامترهای اندازه عنصر  را پیدا کنید .
7
کادر انتخاب حداکثر  اندازه عنصر را  انتخاب کنید . در قسمت متن مرتبط، 2E-7 را تایپ کنید .
لبه 1
1
در نوار ابزار Mesh ، روی  Edge کلیک کنید .
2
در پنجره تنظیمات Edge ، روی  Build  All کلیک کنید .
مطالعه 1
در نهایت تنظیمات حلگر وابسته به زمان را تنظیم کنید و سپس مدل آماده اجرا می شود.
1
در پنجره Model  Builder ، روی Study  1 کلیک کنید .
2
در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
تیک Generate  defaults defaults را  پاک کنید .
مرحله 1: وابسته به زمان
1
در پنجره Model  Builder ، در بخش مطالعه  1 ، روی Step  1:  Time  Dependent کلیک کنید .
2
در پنجره تنظیمات مربوط به زمان  وابسته ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
در قسمت متنی زمان خروجی ،  range(0,10,3600) را تایپ کنید .
4
از لیست Tolerance ، User  controlled را انتخاب کنید .
5
در قسمت متنی Relative  tolerance ، 1e-5 را تایپ کنید .
6
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
در زیر نمودارهای بخش نتایج و بحث بازتولید می شود. ابتدا تغییر پتانسیل مخلوط را با زمان ترسیم کنید.
پتانسیل مختلط
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 1D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، پتانسیل مخلوط را در قسمت نوشتار برچسب تایپ کنید .
نمودار نقطه 1
1
روی Mixed  Potential کلیک راست کرده و Point  Graph را انتخاب کنید .
2
فقط مرز 1 را انتخاب کنید.
3
در پنجره تنظیمات نمودار نقطه‌ای  ، بخش y-Axis Data را پیدا کنید .
4
در قسمت Expression text، tcd.phisext را تایپ کنید .
5
چک باکس Description را انتخاب کنید . در فیلد نوشتاری مربوطه، Mixed Potential را تایپ کنید .
6
برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان  ، دستی را انتخاب کنید .
7
در قسمت متن عنوان ، نمودار نقطه‌ای: پتانسیل مختلط را تایپ کنید .
8
در نوار ابزار Mixed Potential ، روی  Plot کلیک کنید .
پتانسیل مختلط
اکنون، نمودار تغییر چگالی جریان رسوب و ضخامت رسوب با گذشت زمان است.
چگالی جریان رسوبی
1
در پنجره Model  Builder ، روی Mixed  Potential کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، چگالی جریان رسوبی را در قسمت نوشتار برچسب تایپ کنید .
نمودار نقطه 1
1
در پنجره Model  Builder ، گره Deposition  Current  Density را گسترش دهید ، سپس روی Point  Graph  1 کلیک کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، بخش y-Axis Data را پیدا کنید .
3
در قسمت Expression text، abs(tcd.iloc_er1) را تایپ کنید .
4
در قسمت متن توضیحات ، Deposition current density را تایپ کنید .
5
قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، Point Graph: Deposition current density را تایپ کنید .
6
در نوار ابزار Deposition Current Density ، روی  Plot کلیک کنید .
ضخامت رسوب
1
در پنجره Model  Builder ، روی Mixed  Potential کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره Model  Builder ، روی Mixed  Potential  1 کلیک کنید .
3
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، Deposition Thickness را در قسمت متن برچسب تایپ کنید .
نمودار نقطه 1
1
در پنجره Model  Builder ، روی Point  Graph  1 کلیک کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component (comp1)>Electroanalysis>Dissolving-depositing species>tcd.sbtot – کل تغییر ضخامت الکترود – m را انتخاب کنید .
3
قسمت y-Axis  Data را پیدا کنید . از لیست واحد ، میکرومتر را انتخاب کنید .
4
در قسمت متن توضیحات ، Deposition thickness را تایپ کنید .
5
قسمت عنوان را پیدا کنید . در قسمت Title text، Point Graph: Deposition thickness را تایپ کنید .
6
در نوار ابزار Deposition Thickness ، روی  Plot کلیک کنید .
پتانسیل مختلط
در نهایت، نمودار تغییر در غلظت نرمال گونه های انتخاب شده با گذشت زمان.
غلظت نرمال شده
1
در پنجره Model  Builder ، روی Mixed  Potential کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، غلظت عادی را در قسمت نوشتار برچسب تایپ کنید .
3
قسمت Plot  Settings را پیدا کنید .
4
کادر بررسی برچسب محور y  را انتخاب کنید . در فیلد متن مرتبط، غلظت Normalized را تایپ کنید .
5
قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور y  را انتخاب کنید .
نمودار نقطه 1
1
در پنجره Model  Builder ، گره Normalized  غلظت را گسترش دهید ، سپس روی Point  Graph  1 کلیک کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، بخش y-Axis Data را پیدا کنید .
3
در قسمت متن Expression ، cCuOH2L2/cCuOH2L20 را تایپ کنید .
4
برای گسترش بخش Legends کلیک کنید . تیک Show  legends را انتخاب کنید .
5
از فهرست Legends ، Manual را انتخاب کنید .
6
در جدول تنظیمات زیر را وارد کنید:

افسانه ها
Cu(OH)<sub>2</sub>L<sub>2</sub>
7
قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، نمودار نقطه‌ای: غلظت عادی را تایپ کنید .
نمودار نقطه 2
1
روی Results>Normalized  غلظت>Point  Graph  کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، بخش y-Axis Data را پیدا کنید .
3
در قسمت متن Expression ، cHCHO/cHCHO0 را تایپ کنید .
4
قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

افسانه ها
HCHO
5
قسمت عنوان را پیدا کنید . از لیست نوع عنوان  ، هیچکدام را انتخاب کنید .
نمودار نقطه 3
1
روی Point  Graph  کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات نمودار نقطه‌ای  ، بخش y-Axis Data را پیدا کنید .
3
در قسمت متن Expression ، cL/cL0 را تایپ کنید .
4
قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

افسانه ها
L
5
در نوار ابزار غلظت عادی ، روی  Plot کلیک کنید .
غلظت نرمال شده
1
در پنجره Model  Builder ، روی Normalized  غلظت کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح 1 بعدی  ، قسمت Legend را پیدا کنید .
3
از لیست موقعیت ، پایین  سمت چپ را انتخاب کنید .
