مراحل زیر نحوه ساخت این مدل را با استفاده از رابط Thermoelectric Effect ساخته شده در قسمت Thermoelectric Effect Implementation نشان می دهد .
مدل جادوگر
|
1
|
COMSOL Multiphysics را باز کنید.
|
|
2
|
در صفحه جدید روی Model Wizard (
 ) کلیک کنید سپس روی دکمه 3D (  ) در صفحه Select Space Dimension کلیک کنید . |
|
3
|
در صفحه Select Physics در قسمت Heat Transfer>Thermoelectric Devices روی Thermoelectric Effect (
 ) کلیک کنید . |
|
4
|
روی افزودن و سپس دکمه مطالعه ( ) کلیک کنید
 . |
|
5
|
در صفحه Select Study ، در قسمت Preset Studies روی Stationary ( ) کلیک کنید
 . روی Done (  ) کلیک کنید . |
مدل سازی هندسه
|
1
|
در بخش 1 روی هندسه 1 ( ) کلیک کنید
 . |
|
2
|
در پنجره تنظیمات برای هندسه، میلی متر را از لیست واحد طول انتخاب کنید .
|
|
3
|
یک بلوک (
 ) با عرض 1 میلی متر، عمق 1 میلی متر و ارتفاع 6 میلی متر اضافه کنید. |
|
4
|
در پنجره تنظیمات ، بخش لایه ها را باز کنید . دو لایه به جدول اضافه کنید: لایه 1 با ضخامت 0.1 میلی متر و لایه 2 با ضخامت 5.8 میلی متر.
|
تنظیمات فیزیک
|
1
|
روی گره Thermoelectric Effect ( ) راست کلیک کرده
 و Thermoelectric Model (  ) را انتخاب کنید. این علاوه بر گره پیش فرض است. |
|
2
|
در پنجره تنظیمات برای دومین مدل ترموالکتریک ، الکترودهای مسی (حوزه های 1 و 3) را به لیست انتخاب در قسمت انتخاب دامنه اضافه کنید .
|
|
3
|
در مدل Thermoelectric، پیش فرض ها را با موارد زیر جایگزین کنید:
|
|
–
|
در قسمت رسانایی حرارتی عدد 350 را وارد کنید .
|
|
–
|
در قسمت رسانایی الکتریکی 5.9e8 را وارد کنید .
|
|
–
|
در قسمت ضریب Seebeck 6.5e-6 را وارد کنید .
|
 |
مدل پیش‌فرض Thermoelectric در حال حاضر مقادیر صحیحی برای بیسموت تلورید دارد و به دامنه 2 اختصاص داده شده است.
|
|
4
|
روی Thermoelectric Effect ( ) کلیک راست کرده
 و Electric Potential (  ) را انتخاب کنید. |
|
5
|
در پنجره تنظیمات برای پتانسیل الکتریکی ، مرز 3 (سطح پایین) را انتخاب کنید و پتانسیل الکتریکی پیش فرض ( 0 ولت) را نگه دارید.
|
|
6
|
روی Thermoelectric Effect ( ) کلیک راست کرده
 و Temperature (  ) را انتخاب کنید. |
|
7
|
در پنجره تنظیمات برای دما، مرز 3 را انتخاب کنید . در قسمت Temperature مقدار پیش فرض را با 273.15 K (0 درجه سانتیگراد) جایگزین کنید.
|
|
8
|
روی Thermoelectric Effect ( ) کلیک راست کرده
 و Electric Potential (  ) را انتخاب کنید. |
|
9
|
در پنجره تنظیمات برای پتانسیل الکتریکی، مرز 10 (سطح بالایی) را انتخاب کنید. پتانسیل الکتریکی 0.05 ولت را وارد کنید.
|
تولید مش و محاسبه راه حل
یک مش با پارامترهای پیش فرض برای این مدل بسیار ساده به اندازه کافی خوب است. مش پیش فرض به طور خودکار ایجاد می شود اگر چیز دیگری در هنگام حل مشخص نشده باشد.
|
1
|
روی گره Study کلیک راست کرده و Compute (
 ) را انتخاب کنید. |
نتایج و تجسم
نمودار پیش فرض در گروه طرح سه بعدی برای دمای T است . روی گره Temperature کلیک کنید و در قسمت Expression ، واحد پیش فرض را با degC جایگزین کنید . این برای تأیید افت دمای 61 درجه سانتیگراد است.
برای تجسم سایر عبارات از پیش تعریف شده تعریف شده هنگام ایجاد رابط فیزیک:
|
1
|
در بخش Results>3D Plot Group ، روی گره دما کلیک کنید .
|
|
2
|
در پنجره تنظیمات برای Surface ، روی دکمه Replace Expression (
 ) کلیک کنید. |
|
3
|

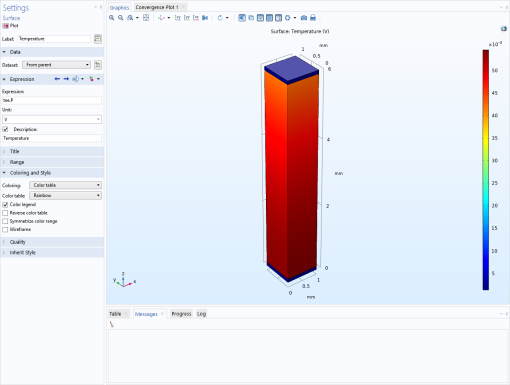

در Model>Component 1>Thermoelectric Effect یک عبارت از پیش تعریف شده را انتخاب کنید، برای مثال ضریب Peltier tee.P.
|
|
4
|
روی گره 3D Plot Group و Temperature plot updates در پنجره Graphics کلیک کنید .
 |
