خوردگی شکاف آهن در محلول استیک اسید/استات سدیم
معرفی
محدودیت های حمل و نقل انبوه در شکاف های نازک اغلب می تواند منجر به اختلاف غلظت قابل توجهی بین دهانه شکاف (دهن) و انتهای (نوک) شود. در نتیجه این تفاوت در محیط الکتروشیمیایی محلی، ممکن است خوردگی رخ دهد.
این مثال خوردگی شکاف آهن را در محلول اسید استیک/استات سدیم مدل می کند. این مدل نتایج والتون را بازتولید می کند ( مراجعه 1 ).
تعریف مدل
شکاف مورد بررسی 10 میلی متر عمق و 0.5 میلی متر عرض دارد. با توجه به نسبت ابعاد بالای شکاف، از هندسه مدل 1 بعدی استفاده می شود که در آن تغییرات غلظت در امتداد عرض شکاف نادیده گرفته می شود.
به دلیل عدم وجود الکترولیت پشتیبان، حمل و نقل همه گونه های باردار باید در نظر گرفته شود. همه گونه ها در آب رقیق شده در نظر گرفته می شوند. معادلات نرنست-پلانک، همراه با شرایط خنثی الکتریکی، برای توصیف انتقال گونه در الکترولیت استفاده می شود. یک رابط Nernst-Planck توزیع جریان سوم برای مدلسازی پتانسیل الکترولیت و انتقال گونه‌ها استفاده می‌شود. گونه‌های مدلسازی شده، همراه با ضرایب انتشار مربوطه خود در آب، در جدول 1 فهرست شده‌اند .
گونه ها | D (DM 2 /S)·10 7 |
Fe2 + | 0.7 |
FeOH + | 1 |
اون + | 1.3 |
CH3COOH | 1.1 |
CH3COO – | 1.1 |
CH3COOFe + | 1.1 |
الکترولیت مدل سازی شده دارای ویسکوزیته بالاتری نسبت به آب خالص است. بنابراین، ضرایب انتشار فهرست شده در جدول 1 بر ضریب چهار تقسیم می شوند. علاوه بر این، تحرک ها با استفاده از رابطه نرنست-انیشتین محاسبه می شوند:
شرایط در دهانه شکاف به مقدار اندازه گیری شده برای پتانسیل الکترولیت و غلظت توده تنظیم می شود. هیچ شرایط شار / عایق روی نوک شکاف اعمال نمی شود.
واکنش های تعادلی
واکنش های تعادلی زیر در الکترولیت رخ می دهد:
که در آن K 1 تا K 3 ثابت های تعادل هستند. ثابت خود یونیزاسیون آب ( Kw ) در فایل پارامتر تعریف شده است.
این واکنش‌ها با استفاده از گره دامنه واکنش تعادل مدلسازی می‌شوند. برای هر واکنش یکی گره‌های واکنش تعادلی هر کدام یک درجه آزادی اضافی را حل می‌کنند، جایی که درجه آزادی اضافی نشان‌دهنده نرخ واکنش محلی مورد نیاز برای تحقق بیان تعادل است. عبارات تعادل بر اساس استوکیومتری واکنش و ثابت تعادل K k با توجه به
که در آن c i (واحد SI: mol/m 3 ) غلظت گونه i است ، c a0 (واحد SI: mol/m 3 ) غلظت فعالیت واحد و v ik ضریب استوکیومتری گونه i در واکنش k است .
واکنش های الکتروشیمیایی
انحلال آهن در شکاف با توجه به
داده های قطبش تجربی موجود در کتابخانه مواد خوردگی برای این واکنش مطابق شکل 1 استفاده می شود ، که در آن چگالی جریان محلی (واحد SI: A/m2 ) واکنش به صورت زیر ارزیابی می شود:
کل شکاف به عنوان یک الکترود متخلخل (با یک منفذ) با سطح ویژه 2 / w (واحد SI: 1 / متر) مدلسازی می‌شود.

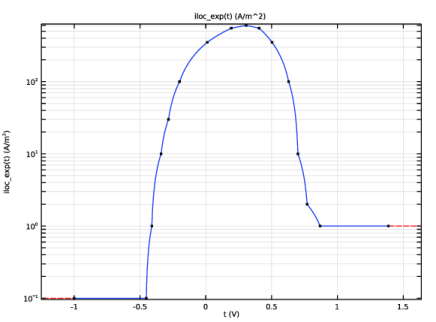

شکل 1: منحنی پلاریزاسیون (آندی) برای آهن بدون شکاف.
تنظیمات مطالعه
از آنجایی که رسانایی فاز فلزی بسیار زیاد است، پتانسیل الکتریکی بر روی شکاف ثابت فرض می شود. بنابراین حل کردن برای
در حل کننده غیرفعال است.
در حل کننده غیرفعال است.این مشکل با استفاده از یک جارو کمکی روی یک حل کننده ثابت حل می شود، که پتانسیل را در فاز الکترود،
از 0.6- تا 0.844 ولت (SHE) جارو می کند. جارو برای اطمینان از اینکه رفتار قطبش فعال به غیرفعال مورد نظر در شبیه سازی ثبت می شود، مورد نیاز است، زیرا به دلیل شکل غیر یکنواخت منحنی پلاریزاسیون، مشکل ممکن است بیش از یک راه حل داشته باشد. (زمانی که چندین ریشه برای یک مشکل وجود دارد، مقادیر اولیه تعیین می کند که COMSOL Multiphysics به کدام ریشه همگرا می شود.)
از 0.6- تا 0.844 ولت (SHE) جارو می کند. جارو برای اطمینان از اینکه رفتار قطبش فعال به غیرفعال مورد نظر در شبیه سازی ثبت می شود، مورد نیاز است، زیرا به دلیل شکل غیر یکنواخت منحنی پلاریزاسیون، مشکل ممکن است بیش از یک راه حل داشته باشد. (زمانی که چندین ریشه برای یک مشکل وجود دارد، مقادیر اولیه تعیین می کند که COMSOL Multiphysics به کدام ریشه همگرا می شود.)نتایج و بحث

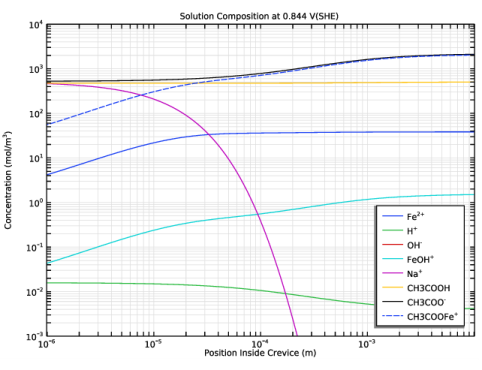

شکل 2 توزیع غلظت گونه های مختلف در شکاف را نشان می دهد. غلظت سدیم در شکاف به طور قابل توجهی در مقایسه با حجم پایین تر است، در حالی که آهن که در شکاف حل می شود و کمپلکس های آهن غلظت بیشتری به سمت نوک دارند.
شکل 2: توزیع غلظت در شکاف در 0.844 V (SHE).

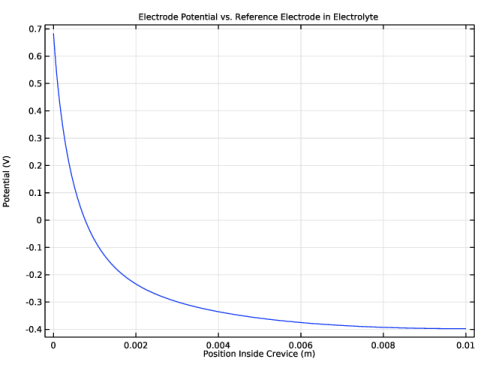

شکل 3 پتانسیل الکترود فلز را در مقایسه با یک الکترود مرجع که در امتداد سطح شکاف الکترولیت قرار داده شده است نشان می دهد:
شکل 3: پتانسیل الکترود در مقابل مرجع قرار داده شده در الکترولیت.

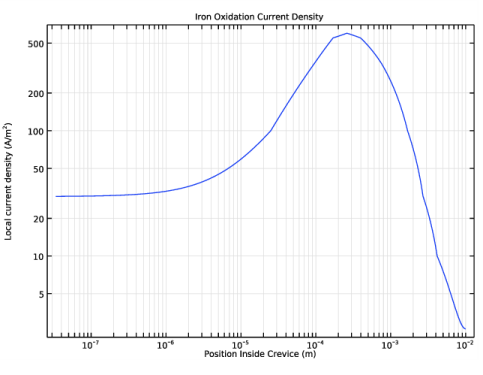

شکل 4 چگالی جریان خوردگی را در امتداد شکاف نشان می دهد. بیشترین نرخ خوردگی در عمق شکاف حدود 0.25 میلی متر رخ می دهد.
شکل 4: چگالی جریان خوردگی در شکاف.
ارجاع
1. JC Walton، “مدلسازی ریاضی حمل و نقل جرم و واکنش شیمیایی در خوردگی شکاف و حفره،” Corrosion Science ، جلد. 30، شماره 8/9، صفحات 915-928، 1990.
مسیر کتابخانه برنامه: Corrosion_Module/Crevice_and_Pitting_Corosion/crevice_corrosion_fe
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  1D کلیک کنید . |
2 | در درخت Select Physics ، Electrochemistry>Tertiary Current Distribution، Nernst-Planck>Tertiary، Water-based with Electroneutrality (tcd) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 | در قسمت متنی Number of species ، 6 را تایپ کنید . |
5 | در جدول غلظت ، تنظیمات زیر را وارد کنید: |
cFe |
cFeOH |
cNa |
cCH3COOH |
cCH3COO |
cCH3COOFe |
6 |  روی مطالعه کلیک کنید . |
7 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
8 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای مدل را از یک فایل متنی بارگیری کنید.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل crevice_corrosion_fe_parameters.txt دوبار کلیک کنید . |
هندسه 1
هندسه از یک بازه تشکیل شده است.
فاصله 1 (i1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک راست کرده و Interval را انتخاب کنید . |
2 | در پنجره تنظیمات برای فاصله ، قسمت فاصله را بیابید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
مختصات (M) |
0 |
L |
4 |  روی Build All Objects کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
مواد
از کتابخانه مواد خوردگی برای تنظیم خواص مواد برای سینتیک الکترود در سطح الکترود آهن استفاده کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Corrosion>Elements>Fe در اسید استیک / استات سدیم (Anodic) را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
آهن در اسید استیک/استات سدیم (Anodic) (mat1)
در پنجره Model Builder ، Fe را در گره اسید استیک / استات سدیم (Anodic) (mat1) گسترش دهید.
درون یابی 1 (iloc_exp)
1 | در پنجره Model Builder ، Component 1 (comp1)>Materials>Fe در اسید استیک / استات سدیم (Anodic) (mat1)> گره چگالی جریان محلی (LCD) را گسترش دهید ، سپس روی Interpolation 1 (iloc_exp) کلیک کنید . |
2 | در پنجره تنظیمات درون یابی ، روی  Plot کلیک کنید . |
3 | روی y-Axis Log Scale در نوار ابزار پنجره کلیک کنید . |
نمودار باید مانند شکل 1 باشد .
4 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
توزیع جریان سوم، NERNST-PLANCK (TCD)
شروع به تعریف فیزیک با شماره شارژ در گره Species Properties کنید. شکاف به عنوان یک الکترود متخلخل بسیار رسانا مدلسازی می‌شود که پتانسیل قطبش را در فاز فلزی در دهانه شکاف مشخص می‌کند.
هزینه گونه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Tertiary Current Distribution، Nernst-Planck (tcd) روی Species Charges 1 کلیک کنید . |
2 | در پنجره Settings for Species Charges ، بخش Charge را پیدا کنید . |
3 | در قسمت متن z cFe ، 2 را تایپ کنید . |
4 | در قسمت متن z cFeOH ، 1 را تایپ کنید . |
5 | در قسمت متن z cNa ، 1 را تایپ کنید . |
در قسمت متنی zcCH3COOH، تنظیم پیش فرض را 0 نگه دارید.
6 | در قسمت نوشتاری z cCH3COO ، -1 را تایپ کنید . |
7 | در قسمت متن z cCH3COOFe ، 1 را تایپ کنید . |
الکترود متخلخل بسیار رسانا 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و الکترود متخلخل بسیار رسانا را انتخاب کنید . |
2 | در پنجره تنظیمات برای الکترود متخلخل بسیار رسانا ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | بخش ورودی مدل را پیدا کنید . از لیست T ، User defined را انتخاب کنید . در قسمت متن مرتبط، T را تایپ کنید . |
5 | قسمت Diffusion را پیدا کنید . در قسمت متنی D cFe ، DFe را تایپ کنید . |
6 | در قسمت متنی D cFeOH ، DFeOH را تایپ کنید . |
7 | در قسمت متنی D cNa ، DNa را تایپ کنید . |
8 | در قسمت متنی D cCH3COOH ، DCH3COOH را تایپ کنید . |
9 | در قسمت متنی D cCH3COO ، DCH3COO را تایپ کنید . |
10 | در قسمت متنی D cCH3COOFe ، DCH3COOFe را تایپ کنید . |
تخلخل را روی وحدت تنظیم کنید. این بدان معناست که تمام حجم دامنه مدل شده به فاز الکترولیت تعلق دارد.
11 | قسمت Porous Matrix Properties را پیدا کنید . در قسمت متن ε l ، 1 را تایپ کنید . |
12 | قسمت Effective Transport Parameter Correction را پیدا کنید . از لیست Diffusion ، بدون اصلاح را انتخاب کنید . |
13 | بخش وضعیت پتانسیل فاز الکترود را پیدا کنید . در فیلد متنی φ s ، V_pol را تایپ کنید . |
واکنش الکترود متخلخل 1
واکنش الکترود اکسیداسیون آهن را با استفاده از گزینه From Material برای بیان چگالی جریان محلی، که از چند جمله ای درون یابی داخلی استفاده می کند، تنظیم کنید.
1 | در پنجره Model Builder ، روی Porous Electrode Reaction 1 کلیک کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود متخلخل ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن n ، 2 را تایپ کنید . |
4 | در قسمت متن ν cFe ، -1 را تایپ کنید . |
5 | بخش سینتیک الکترود را پیدا کنید . از لیست i loc,expr ، گزینه From material را انتخاب کنید . |
6 | قسمت Active Specific Surface Area را پیدا کنید . در قسمت متن a v ، 2/w را تایپ کنید . |
واکنش تعادلی 1
سه واکنش تعادلی همگن را اضافه کنید. توجه داشته باشید که واکنش تعادلی خودیونیزاسیون آب ذاتاً در فرمول ریاضی مدل انتقال بار مبتنی بر آب با خنثی‌سازی الکتریکی، انتخاب شده در گره بالای فیزیک گنجانده شده است. بنابراین نباید در اینجا گنجانده شود.
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Equilibrium Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت Equilibrium Condition را پیدا کنید . در قسمت متن K eq ، K1 را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت متن ν cFe ، -1 را تایپ کنید . |
6 | در قسمت متن ν cFeOH ، 1 را تایپ کنید . |
7 | در قسمت متن ν cH ، 1 را تایپ کنید . |
واکنش تعادلی 2
1 | روی Equilibrium Reaction 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Equilibrium Reaction 2 کلیک کنید . |
3 | در پنجره تنظیمات برای واکنش تعادلی ، بخش شرایط تعادل را پیدا کنید . |
4 | در قسمت متن K eq ، K2 را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت متن ν cFe ، 0 را تایپ کنید . |
6 | در قسمت متن ν cFeOH ، 0 را تایپ کنید . |
7 | در قسمت نوشتاری ν cCH3COOH ، -1 را تایپ کنید . |
8 | در قسمت متن ν cCH3COO ، 1 را تایپ کنید . |
واکنش تعادلی 3
1 | روی Equilibrium Reaction 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادلی ، بخش شرایط تعادل را پیدا کنید . |
3 | در قسمت متن K eq ، K3 را تایپ کنید . |
4 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت متن ν cFe ، -1 را تایپ کنید . |
5 | در قسمت متنی ν cCH3COOH ، 0 را تایپ کنید . |
6 | در قسمت متن ν cCH3COO ، -1 را تایپ کنید . |
7 | در قسمت متن ν cCH3COOFe ، 1 را تایپ کنید . |
8 | در قسمت متن ν cH عدد 0 را تایپ کنید . |
مقادیر اولیه 1
مقادیر اولیه را روی مقادیر دهانه شکاف تنظیم کنید.
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متن cFe ، cFe0 را تایپ کنید . |
4 | در قسمت متنی cFeOH ، cFeOH0 را تایپ کنید . |
5 | در قسمت متن cNa ، cNa0 را تایپ کنید . |
6 | در قسمت متنی cCH 3 COOH ، cCH3COOH0 را تایپ کنید . |
7 | در قسمت متنی cCH 3 COO ، cCH3COO0 را تایپ کنید . |
8 | در قسمت متنی cCH 3 COOFe ، cCH3COOFe0 را تایپ کنید . |
9 | در قسمت متن phil ، phil_mouth را تایپ کنید . |
تمرکز 1
غلظت ها را در دهانه شکاف به مقدار زیاد تنظیم کنید.
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Concentration را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
از آنجایی که از سه واکنش تعادلی در حوزه مجاور استفاده می شود، شما فقط می توانید سه غلظت (6-3=3) را در مرز محدود کنید. سه مقدار غلظت باقیمانده توسط شرایط تعادل تعیین می شود. (اگر بیش از سه غلظت را روی این مرز تنظیم کنید، مشکل بیش از حد محدود می شود و حل نمی شود.)
3 | در پنجره تنظیمات برای تمرکز ، بخش تمرکز را پیدا کنید . |
4 | تیک Species cFe را انتخاب کنید . |
5 | در قسمت متنی c 0,cFe ، cFe0 را تایپ کنید . |
6 | تیک Species cNa را انتخاب کنید . |
7 | در قسمت متنی c 0,cNa ، cNa0 را تایپ کنید . |
8 | تیک گزینه Species cCH3COOH را انتخاب کنید . |
9 | در قسمت نوشتاری c 0,cCH3COOH ، cCH3COOH0 را تایپ کنید . |
پتانسیل الکترولیت 1
پتانسیل الکترولیت را در دهانه شکاف مشخص کنید.
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrolyte Potential را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای پتانسیل الکترولیت ، بخش پتانسیل الکترولیت را پیدا کنید . |
4 | در قسمت متن φ l,bnd ، phil_mouth را تایپ کنید . |
مش 1
یک مش با وضوح ریزتر در دهان بسازید.
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 راست کلیک کرده و Edit Physics-Induced Sequence را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 1e-5 را تایپ کنید . |
5 | در قسمت متنی حداکثر نرخ رشد عنصر ، 1.1 را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Edge 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 1 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 1e-7 را تایپ کنید . |
مطالعه 1
برای افزایش تدریجی پتانسیل پلاریزاسیون از یک جارو کمکی با ادامه استفاده کنید.
مرحله 1: ثابت
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، برای گسترش بخش Study Extensions کلیک کنید . |
3 | کادر بررسی جارو کمکی را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
V_pol (پتانسیل قطبش در مقابل SHE) | محدوده (-0.6، 0.2، 0.8) 0.844 | V |
6 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
7 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
8 | تیک Generate defaults defaults را پاک کنید . |
9 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
مراحل زیر نمودارهای قسمت Results and Discussion را بازتولید می کند . ابتدا نمودار غلظت را برای رسم تمام غلظت ها تغییر دهید.
غلظت ها
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Concentrations را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست انتخاب پارامتر (V_pol) ، گزینه Last را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، Solution Composition را در 0.844 V(SHE) تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Position Inside Crevice (m) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Concentration (mol/m<sup>3</sup>) را تایپ کنید . |
نمودار خطی 1
1 | روی Concentrations کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cFe را تایپ کنید . |
5 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
6 | از فهرست Legends ، Manual را انتخاب کنید . |
7 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
Fe<sup>2+</sup> |
نمودار خط 2
1 | روی Line Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text، tcd.cH را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
H<sup>+</sup> |
نمودار خط 3
1 | روی Line Graph 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، tcd.cOH را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OH<sup>-</sup> |
نمودار خطی 4
1 | روی Line Graph 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cFeOH را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
FeOH<sup>+</sup> |
نمودار خط 5
1 | روی Line Graph 4 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cNa را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
Na<sup>+</sup> |
نمودار خط 6
1 | روی Line Graph 5 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cCH3COOH را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
CH3COOH |
نمودار خط 7
1 | روی Line Graph 6 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cCH3COO را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
CH3COO<sup>-</sup> |
نمودار خط 8
1 | روی Line Graph 7 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cCH3COOFe را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
CH3COOFe<sup>+</sup> |
5 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
غلظت ها
1 | در پنجره Model Builder ، روی Concentrations کلیک کنید . |
2 | در پنجره Settings for 1D Plot Group ، بخش Axis را پیدا کنید . |
3 | تیک گزینه Manual axis limits را انتخاب کنید . |
4 | در قسمت متن x حداقل ، 0.99e-6 را تایپ کنید . |
5 | در قسمت متن حداکثر x ، 0.0101 را تایپ کنید . |
6 | در فیلد متن حداقل y ، 1e-3 را تایپ کنید . |
7 | در قسمت متن حداکثر y ، 1e4 را تایپ کنید . |
8 | کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
9 | کادر بررسی مقیاس گزارش محور y را انتخاب کنید . |
10 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
11 | در نوار ابزار Concentrations ، روی  Plot کلیک کنید . |
پتانسیل الکترود
شکل زیر پتانسیل الکترود را در مقابل الکترود مرجع در الکترولیت در موقعیت های مختلف در شکاف ترسیم می کند.
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، پتانسیل الکترود را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست انتخاب پارامتر (V_pol) ، گزینه Last را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . |
5 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Position Inside Crevice (m) را تایپ کنید . |
6 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، پتانسیل (V) را تایپ کنید . |
7 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
8 | در قسمت متن عنوان ، Electrode Potential vs. Reference Electrode را در Electrolyte تایپ کنید . |
نمودار خطی 1
1 | روی الکترود پتانسیل کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | فقط دامنه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت متن Expression ، V_pol-phil را تایپ کنید . |
5 | در نوار ابزار الکترود پتانسیل ، روی  Plot کلیک کنید . |
چگالی جریان خوردگی
شکل زیر چگالی جریان خوردگی در شکاف را نشان می دهد.
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، چگالی جریان خوردگی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست انتخاب پارامتر (V_pol) ، گزینه Last را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، چگالی جریان اکسیداسیون آهن را تایپ کنید . |
6 | قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
7 | کادر بررسی مقیاس گزارش محور y را انتخاب کنید . |
نمودار خطی 1
1 | روی Corrosion current density کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | فقط دامنه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای نمودار خط ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Tertiary Current Distribution، Nernst-Planck>Electrode kinetics>tcd.iloc_per1 – Local current density – A/m² را انتخاب کنید . |
4 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
5 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Geometry>Coordinate>x – x-coordinate را انتخاب کنید . |
6 | قسمت x-Axis Data را پیدا کنید . |
7 | چک باکس Description را انتخاب کنید . در فیلد متن مرتبط، Position Inside Crevice را تایپ کنید . |
8 | در نوار ابزار چگالی جریان خوردگی ، روی  Plot کلیک کنید . |
