خوردگی دی اکسید کربن در لوله های فولادی
معرفی
جریان مخلوط آب و دی اکسید کربن که از یک لوله فولادی عبور می کند می تواند باعث خوردگی قابل توجه فولاد شود. خواصی مانند pH و دما بر میزان خوردگی تأثیر می گذارد.
این مدل خوردگی روی سطح فولادی لوله را برای جریان آشفته دی اکسید کربن و آب شبیه سازی می کند. این مدل نتایج توسط Nordsveen و دیگران ( مراجعه 1 ) و Nesic و دیگران ( مرجع 2 ) را بازتولید می کند.
تعریف مدل
خوردگی در یک موقعیت دلخواه در یک لوله فولادی که از طریق آن یک جریان متلاطم دی اکسید کربن محلول در آب عبور می کند، بررسی می شود. از مدل 1 بعدی استفاده شده است. هیچ تغییری در طول لوله در نظر گرفته نمی شود و برهمکنش مخلوط با فولاد به لایه مرزی نزدیک سطح فولاد محدود می شود. ضخامت لایه مرزی به عدد رینولدز بستگی دارد. هندسه مدل و ملاحظات فیزیکی در شکل 1 نشان داده شده است . زیرلایه‌های انتشار و آشفته متفاوت هستند و با پارامترهای انتقال جرم محاسبه می‌شوند.
شکل 1: شرح لایه مرزی مجاور سطح فولاد.
فرض بر این است که همه گونه‌ها در آب رقیق می‌شوند و انتقال جرم با انتشار مدل‌سازی می‌شود. رابط Electroanalysis در مدل استفاده شده است. هیدراتاسیون دی اکسید کربن، تفکیک آب، سه واکنش کاهش و انحلال آهن به حساب می آیند. منجر به هفت گونه در مدل شد. گونه ها و ضرایب انتشار در جدول 1 آورده شده است
گونه ها | D (M 2 /S)·10 -9 |
CO2 _ | 1.96 |
H2CO3 _ _ _ | 2.00 |
HCO3 – _ | 1.11 |
CO3 2- _ | 0.92 |
H + | 9.31 |
اوه – | 5.26 |
Fe2 + | 0.72 |
زیرلایه آشفته با افزودن یک عبارت انتشار آشفته به ضریب انتشار مدل سازی می شود. این اصطلاح به سرعت جریان، ویسکوزیته، چگالی مایع و فاصله از سطح فولاد بستگی دارد ( مرجع 1 ).
ویژگی مرزی سطح الکترود برای محاسبه پتانسیل خوردگی در سطح فولاد با استفاده از تئوری پتانسیل مخلوط استفاده می شود. جریان کل خالص تمام واکنش های الکتروشیمیایی روی صفر تنظیم می شود، معادله ای که حل می شود توسط
(1)
که در آن i (واحد SI: A/m 2 ) چگالی جریان j تعداد واکنش های الکتروشیمیایی است. مقدار اولیه در اطراف پتانسیل خوردگی آزاد – 0.5 V تنظیم شده است ( مرجع 2 ).
برای رابط الکتروآنالیز، غلظت های یکنواخت گونه ها در تعادل شیمیایی به عنوان مقادیر اولیه غلظت برای همه گونه ها استفاده می شود ( مرجع 1 ). نقطه بیرونی لایه مرزی نیز روی این غلظت های تعادلی برای همه گونه ها تنظیم شده است. شار گونه های تبدیل شده در واکنش های الکتروشیمیایی، i j / F (ثابت فارادی = 96485 C/mol) ، بر روی سطح فولاد اعمال می شود.
واکنش های تعادلی
واکنش های تعادلی زیر در الکترولیت وجود دارد:
که در آن K 1 تا K 4 ثابت های تعادل در 293.15 K هستند ( مرجع 1 ).
این واکنش‌ها با استفاده از گره دامنه واکنش تعادل مدل‌سازی می‌شوند. برای هر واکنش یکی گره‌های واکنش تعادلی هر کدام یک درجه آزادی اضافی را حل می‌کنند، جایی که درجه آزادی اضافی نشان‌دهنده نرخ واکنش محلی مورد نیاز برای تحقق بیان تعادل است. عبارات تعادل بر اساس استوکیومتری واکنش و ثابت تعادل K k با توجه به
که در آن c i (واحد SI: mol/m 3 ) غلظت گونه i , v ik ضریب استوکیومتری گونه i در واکنش k است . فعالیت یک گونه، a ( ci ) با تقسیم غلظت بر 1 M بدست می آید.
واکنش های الکتروشیمیایی
واکنش های الکتروشیمیایی زیر در سطح فولاد وجود دارد ( معادله 1 ):
انحلال آهن
کاهش پروتون
کاهش آب
کاهش اسید کربنیک
چگالی جریان به محدودیت های انتقال جرم و مقاومت های انتقال بار همانطور که در Ref آورده شده است بستگی دارد. 2 .
تنظیمات مطالعه
این مشکل با یک جارو کمکی بر روی یک حل کننده ثابت به منظور بررسی تاثیر پارامترهای مهم مانند pH و دما بر خوردگی حل می شود.
نتایج و بحث

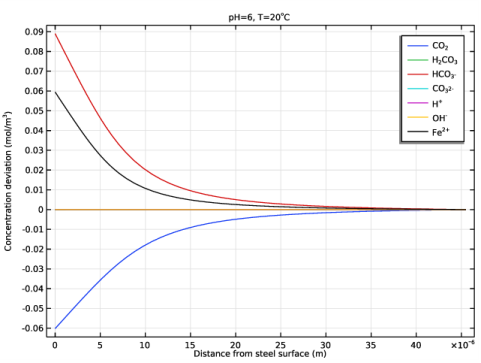

شکل 2 انحراف غلظت از قسمت عمده هفت گونه را در امتداد لایه مرزی در pH 6 و 20 درجه سانتیگراد نشان می دهد. غلظت یون های آهن در سطح فولاد به دلیل حل شدن آهن به طور قابل توجهی بیشتر است. انحراف دی اکسید کربن و یون های کربنات سدیم هیدراتاسیون قابل توجهی از دی اکسید کربن را نشان می دهد. همه گونه‌ها تنوع کمی در غلظت نسبت به توده در بخش بزرگی از لایه مرزی مجاور توده نشان می‌دهند و حضور یک زیرلایه آشفته را نشان می‌دهند.
شکل 2: انحراف در غلظت گونه نسبت به توده در امتداد لایه مرزی مایع.

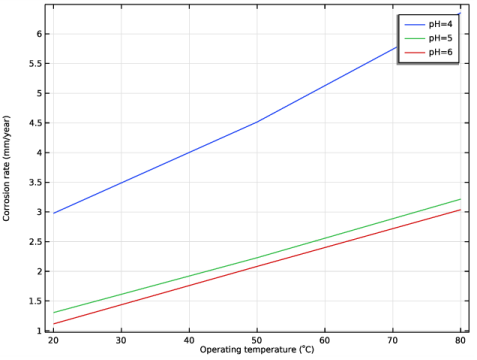

شکل 3 نرخ خوردگی سطح فولاد را در سه pH مختلف برای دماهای عملیاتی از 20 درجه سانتیگراد تا 80 درجه سانتیگراد نشان می دهد. نرخ خوردگی مستقیماً با جریان خوردگی (یعنی جریان انحلال آهن) متناسب است، زیرا هیچ واکنش آندی دیگری در نظر گرفته نشده است. کاهش pH و افزایش دما باعث افزایش سرعت خوردگی می شود.
شکل 3: نرخ خوردگی بر حسب میلی متر در سال برای pH 4، 5، و 6 و محدوده دمای عملیاتی 20ºC تا 80ºC.
منابع
1. M. Nordsveen، S. Nesic، R. Nyborg و A. Stangeland، “یک مدل مکانیکی برای خوردگی کربن دی اکسید فولاد ملایم در حضور فیلم های کربنات آهن محافظ – بخش 1: نظریه و تایید”، خوردگی ، جلد . 59، شماره 5، صفحات 443-455، 2003.
2. S. Nesic، J. Postlethwaite و S. Olsen، “An Electrochemical Model for Prediction of Corrosion of Mild Steel in Aqueous Carbon Dioxide Solutions,” Corrosion , vol. 52، شماره 4، صص 280-294، 1996.
مسیر کتابخانه برنامه: Corrosion_Module/General_Corosion/co2_corrosion
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  1D کلیک کنید . |
2 | در درخت Select Physics ، Electrochemistry>Electroanalysis (tcd) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 | در قسمت متنی Number of species ، 7 را تایپ کنید . |
5 | در جدول غلظت ، تنظیمات زیر را وارد کنید: |
cCO2 |
cH2CO3 |
cHCO3 |
cCO3 |
cH |
coH |
cFe |
6 |  روی مطالعه کلیک کنید . |
7 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
8 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای مدل را از یک فایل متنی بارگیری کنید.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل co2_corrosion_parameters.txt دوبار کلیک کنید . |
تعاریف
متغیرها را از یک فایل متنی بارگیری کنید.
متغیرهای 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل co2_corrosion_variables.txt دوبار کلیک کنید . |
هندسه 1
هندسه از یک بازه تشکیل شده است.
فاصله 1 (i1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک راست کرده و Interval را انتخاب کنید . |
2 | در پنجره تنظیمات برای فاصله ، قسمت فاصله را بیابید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
مختصات (M) |
0 |
دلتا |
4 |  روی Build Selected کلیک کنید . |
الکتروآنالیز (TCD)
شروع به تعریف فیزیک کنید. سهم آشفته با انتشار آشفته، Dt به حساب می آید.
الکترولیت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electroanalysis (tcd) روی Electrolyte 1 کلیک کنید . |
2 | در پنجره تنظیمات برای الکترولیت ، بخش Diffusion را پیدا کنید . |
3 | در قسمت نوشتاری D cCO2 ، DCO2+Dt را تایپ کنید . |
4 | در قسمت متنی D cH2CO3 ، DH2CO3+Dt را تایپ کنید . |
5 | در قسمت متنی D cHCO3 ، DHCO3+Dt را تایپ کنید . |
6 | در قسمت نوشتاری D cCO3 ، DCO3+Dt را تایپ کنید . |
7 | در قسمت متن D cH ، DH+Dt را تایپ کنید . |
8 | در قسمت متنی D coOH ، DOH+Dt را تایپ کنید . |
9 | در قسمت متنی D cFe ، DFe+Dt را تایپ کنید . |
مقادیر اولیه 1
مقادیر اولیه را روی غلظت گونه در حجم تنظیم کنید.
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت نوشتاری cCO 2 ، cCO20 را تایپ کنید . |
4 | در قسمت نوشتاری cH 2 CO 3 ، cH2CO30 را تایپ کنید . |
5 | در قسمت نوشتاری cHCO 3 ، cHCO30 را تایپ کنید . |
6 | در قسمت نوشتاری cCO 3 ، cCO30 را تایپ کنید . |
7 | در قسمت متن cH ، cH0 را تایپ کنید . |
8 | در قسمت متنی cOH ، cOH0 را تایپ کنید . |
9 | در قسمت متن cFe ، cFe0 را تایپ کنید . |
سطح الکترود 1
برای تخمین نرخ خوردگی از فرمول گونه های انحلال-رسوب استفاده کنید. جریان کل خالص تمام واکنش های الکتروشیمیایی را روی صفر قرار دهید. همچنین، شارها را با توجه به واکنش های الکتروشیمیایی در سطح فولاد تنظیم کنید.
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode Surface را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Electrode Surface ، روی قسمت Dissolving-Depositing Species کلیک کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
گونه ها | چگالی (KG/M^3) | جرم مولی (کیلوگرم بر مول) |
s1 | rho_steel | Mw_steel |
6 | بخش وضعیت پتانسیل فاز الکترود را پیدا کنید . از لیست شرایط پتانسیل فاز الکترود ، جریان کل را انتخاب کنید . |
7 | در قسمت I l,total text عدد 0 را تایپ کنید . |
8 | در قسمت φ s، ext، متن init، -0.5 را تایپ کنید . |
واکنش الکترود 1
1 | در پنجره Model Builder ، روی Electrode Reaction 1 کلیک کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن n ، 2 را تایپ کنید . |
4 | در قسمت متن ν cFe ، -1 را تایپ کنید . |
5 | در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید: |
گونه ها | ضریب استوکیومتری (1) |
s1 | -1 |
6 | قسمت Equilibrium Potential را پیدا کنید . از لیست Eq ، User defined را انتخاب کنید . در قسمت متن مرتبط، Erev_Fe را تایپ کنید . |
7 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله آندی تافل را انتخاب کنید . |
8 | در قسمت متن i 0 ، i0_Fe را تایپ کنید . |
9 | در قسمت متن A a ، b_Fe را تایپ کنید . |
سطح الکترود 1
در پنجره Model Builder ، روی Electrode Surface 1 کلیک کنید .
واکنش الکترود 2
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن ν cH2CO3 ، -1 را تایپ کنید . |
4 | در قسمت نوشتاری ν cHCO3 ، 1 را تایپ کنید . |
5 | قسمت Equilibrium Potential را پیدا کنید . از لیست Eq ، User defined را انتخاب کنید . در قسمت متن مرتبط، Erev_H2CO3 را تایپ کنید . |
6 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله کاتدی تافل را انتخاب کنید . |
7 | در قسمت متن i 0 ، i0_H2CO3 را تایپ کنید . |
8 | در قسمت متن A c ، -b_H2CO3 را تایپ کنید . |
9 | تیک گزینه Limiting current density را انتخاب کنید . |
10 | در قسمت متن i lim ، ilimH2CO3 را تایپ کنید . |
سطح الکترود 1
در پنجره Model Builder ، روی Electrode Surface 1 کلیک کنید .
واکنش الکترود 3
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن ν cH ، -1 را تایپ کنید . |
4 | قسمت Equilibrium Potential را پیدا کنید . از لیست Eq ، User defined را انتخاب کنید . در قسمت متن مرتبط، Erev_H2 را تایپ کنید . |
5 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله کاتدی تافل را انتخاب کنید . |
6 | در قسمت متن i 0 ، i0_H2 را تایپ کنید . |
7 | در قسمت متن A c ، -b_H2 را تایپ کنید . |
8 | تیک گزینه Limiting current density را انتخاب کنید . |
9 | در قسمت متن i lim ، ilimH2 را تایپ کنید . |
سطح الکترود 1
در پنجره Model Builder ، روی Electrode Surface 1 کلیک کنید .
واکنش الکترود 4
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متنی ν coOH ، 1 را تایپ کنید . |
4 | قسمت Equilibrium Potential را پیدا کنید . از لیست Eq ، User defined را انتخاب کنید . در قسمت متن مرتبط، Erev_H2O را تایپ کنید . |
5 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله کاتدی تافل را انتخاب کنید . |
6 | در قسمت متن i 0 ، i0_H2O را تایپ کنید . |
7 | در قسمت متن A c ، -b_H2O را تایپ کنید . |
واکنش تعادلی 1
چهار واکنش تعادلی را تنظیم کنید.
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Equilibrium Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت Equilibrium Condition را پیدا کنید . در قسمت متن K eq ، KH2O را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت متن ν cH ، 1 را تایپ کنید . |
6 | در قسمت متنی ν coOH ، 1 را تایپ کنید . |
واکنش تعادلی 2
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Equilibrium Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت Equilibrium Condition را پیدا کنید . در قسمت متن K eq ، KCO2H را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت نوشتاری ν cCO2 ، -1 را تایپ کنید . |
6 | در قسمت متن ν cH2CO3 ، 1 را تایپ کنید . |
واکنش تعادلی 3
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Equilibrium Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت Equilibrium Condition را پیدا کنید . در قسمت متن K eq ، KH2CO3 را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت متن ν cH2CO3 ، -1 را تایپ کنید . |
6 | در قسمت نوشتاری ν cHCO3 ، 1 را تایپ کنید . |
7 | در قسمت متن ν cH ، 1 را تایپ کنید . |
واکنش تعادلی 4
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Equilibrium Reaction را انتخاب کنید . |
2 | در پنجره تنظیمات برای واکنش تعادل ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت Equilibrium Condition را پیدا کنید . در قسمت متن K eq ، KHCO3 را تایپ کنید . |
5 | قسمت ضرایب استوکیومتری را پیدا کنید . در قسمت نوشتاری ν cHCO3 ، -1 را تایپ کنید . |
6 | در قسمت نوشتاری ν cCO3 ، 1 را تایپ کنید . |
7 | در قسمت متن ν cH ، 1 را تایپ کنید . |
تمرکز 1
غلظت توده را در سمت راست ترین مرز تنظیم کنید.
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Concentration را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تمرکز ، بخش تمرکز را پیدا کنید . |
4 | تیک Species cCO2 را انتخاب کنید . |
5 | تیک Species cH را انتخاب کنید . |
6 | تیک Species cFe را انتخاب کنید . |
7 | در قسمت نوشتاری c 0,cCO2 ، cCO20 را تایپ کنید . |
8 | در قسمت متنی c 0,cH ، cH0 را تایپ کنید . |
9 | در قسمت متنی c 0,cFe ، cFe0 را تایپ کنید . |
مش 1
یک مش تعریف شده توسط کاربر با حداکثر اندازه عنصر در دامنه 1e-6 و در سمت چپ ترین مرز 1e-7 بسازید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، بخش Sequence Type را پیدا کنید . |
3 | از لیست، مش کنترل شده توسط کاربر را انتخاب کنید . |
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 1e-6 را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Edge 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 1 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 1e-7 را تایپ کنید . |
8 |  روی Build Selected کلیک کنید . |
مطالعه 1
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
جارو پارامتریک
از جارو پارامتریک برای بررسی تاثیر pH و دما استفاده کنید.
1 | در نوار ابزار مطالعه ، روی  پارامتر Sweep کلیک کنید . |
2 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
3 |  دوبار روی Add کلیک کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
pH (PH عملیاتی) | 4 5 6 | |
T (دمای کاری) | 293.15 [K] 323.15 [K] 353.15 [K] | ک |
5 | از لیست نوع Sweep ، همه ترکیبات را انتخاب کنید . |
راه حل 1 (sol1)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 1 (sol1) را گسترش دهید . |
3 | در پنجره Model Builder ، در قسمت Study 1>Solver Configurations>Solution 1 (sol1) روی Stationary Solver 1 کلیک کنید . |
4 | در پنجره تنظیمات برای حل ثابت ، بخش عمومی را پیدا کنید . |
5 | در قسمت متنی Relative tolerance ، 1e-4 را تایپ کنید . |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
مراحل زیر نمودارها را از بخش نتایج و بحث بازتولید می کند .
غلظت ها
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Concentrations را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از لیست انتخاب پارامتر (pH) ، گزینه Last را انتخاب کنید . |
5 | از لیست انتخاب پارامتر (T) ، First را انتخاب کنید . |
6 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
7 | در قسمت متن عنوان ، pH=6، T=20<sup>\circ</sup>C را تایپ کنید . |
8 | قسمت Plot Settings را پیدا کنید . |
9 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، فاصله از سطح فولادی (m) را تایپ کنید . |
10 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، انحراف غلظت (mol/m<sup>3</sup>) را تایپ کنید . |
نمودار خطی 1
1 | روی Concentrations کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، cCO2-cCO20 را تایپ کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
6 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
7 | در قسمت Expression text، x را تایپ کنید . |
8 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
9 | از فهرست Legends ، Manual را انتخاب کنید . |
10 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
CO<sub>2</sub> |
نمودار خط 2
1 | روی Line Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cH2CO3-cH2CO30 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
H<sub>2</sub>CO<sub>3</sub> |
نمودار خط 3
1 | روی Line Graph 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت بیان متن، cHCO3-cHCO30 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
HCO<sub>3</sub><sup>-</sup> |
نمودار خطی 4
1 | روی Line Graph 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cCO3-cCO30 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
CO<sub>3</sub><sup>2-</sup> |
نمودار خط 5
1 | روی Line Graph 4 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text، cH-cH0 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
H<sup>+</sup> |
نمودار خط 6
1 | روی Line Graph 5 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، coOH-cOH0 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OH<sup>-</sup> |
نمودار خط 7
1 | روی Line Graph 6 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، cFe-cFe0 را تایپ کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
Fe<sup>2+</sup> |
5 | در نوار ابزار Concentrations ، روی  Plot کلیک کنید . |
نرخ خوردگی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، میزان خوردگی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، دمای عملیاتی (<sup>\circ</sup>C) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مربوطه، میزان خوردگی (mm/year) را تایپ کنید . |
نمودار نقطه 1
1 | روی نرخ خوردگی کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electroanalysis>Dissolving-depositing species>tcd.vbtot – سرعت رشد الکترود کل – m/s را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، mm/yr را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت Expression text، T را تایپ کنید . |
7 | از لیست واحد ، degC را انتخاب کنید . |
8 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
9 | از لیست Legends ، ارزیابی شده را انتخاب کنید . |
10 | در قسمت متن Legend ، pH=eval(pH) را تایپ کنید . |
11 | در نوار ابزار نرخ خوردگی ، روی  Plot کلیک کنید . |
