خوردگی اتمسفر یک شینه
معرفی
در این مثال مدل، مدل خوردگی اتمسفر به یک شینه که یک نوار فلزی است که معمولاً برای توزیع توان جریان بالا استفاده می‌شود، گسترش می‌یابد. هندسه شینه در نظر گرفته شده در اینجا شامل فلنج مسی (Cu)، فلنج آلومینیومی (Al) و مهره و پیچ روی است و در معرض هوای مرطوب قرار دارد.
این مثال مدل آموزشی هم پتانسیل الکتریکی در حوزه الکترود و هم پتانسیل الکترولیت در لایه نازک الکترولیت را حل می کند. جریان بالایی در ترمینال Cu اعمال می شود و ترمینال Al در حین حل پتانسیل الکتریکی به زمین متصل می شود. تغییرات پتانسیل الکترولیت فقط بر روی سطوح خارجی هندسه شینه حل می شود. ضخامت لایه الکترولیت و هدایت آن به رطوبت نسبی هوای اطراف بستگی دارد. چگالی جریان کاهش اکسیژن محدود به نفوذ و حلالیت اکسیژن بستگی دارد.
مثال از داده های پارامتر از Ref استفاده می کند. 1 ، ر. 2 و رفر. 3 .
تعریف مدل

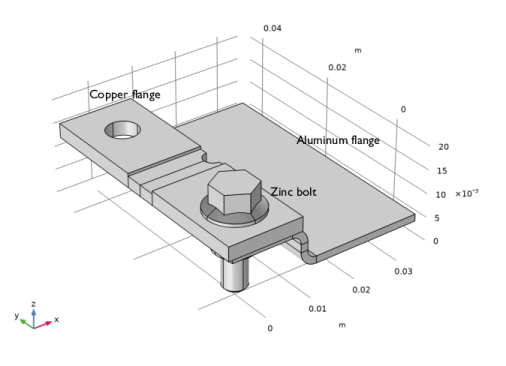

تنظیمات مدل در شکل 1 نشان داده شده است .
شکل 1: تنظیم مدل. هندسه شینه از یک فلنج مسی، یک فلنج آلومینیومی و یک مهره و پیچ روی تشکیل شده است.
هندسه مدل شینه از یک فلنج مسی، یک فلنج آلومینیومی و یک مهره و پیچ روی تشکیل شده است. از رابط توزیع جریان ثانویه برای حل پتانسیل الکتریکی، φ s (واحد SI: V) روی حوزه های الکترود فلزی آلومینیوم، مس و روی با توجه به موارد زیر استفاده کنید:
جایی که s (واحد SI: A/m 2 ) بردار چگالی جریان الکترود و σ s (واحد SI: S/m) هدایت الکتریکی است که برای هر سه حوزه ثابت فرض می‌شود.
ترمینال آلومینیومی در جایی که جریان کل 100 A در ترمینال مسی اعمال می شود، زمین می شود.
از توزیع جریان، رابط پوسته برای حل پتانسیل الکترولیت، φl (واحد SI: V)، روی حوزه الکترولیت نازک (روی سطوح خارجی هندسه شینه) با توجه به:
جایی که il (واحد SI: A/m 2 ) بردار چگالی جریان الکترولیت، s (واحد SI : m) ضخامت لایه الکترولیت و σl (واحد SI: S/m) هدایت الکترولیت است که به رطوبت نسبی بستگی دارد . .
ضخامت لایه الکترولیت هم به چگالی بار نمک و هم به رطوبت نسبی بستگی دارد. حلالیت اکسیژن و هدایت الکترولیت نیز به رطوبت نسبی بستگی دارد. همان عباراتی که در مدل خوردگی اتمسفر استفاده می شود در اینجا برای ضخامت لایه الکترولیت، حلالیت اکسیژن و رسانایی الکترولیت استفاده می شود تا وابستگی به رطوبت نسبی را در نظر بگیرد. نفوذ اکسیژن در این مدل ثابت فرض شده است.
واکنش های الکتروشیمیایی
سطوح آلومینیوم، مس و روی هر دو واکنش انحلال فلز و واکنش کاهش اکسیژن را تشکیل می دهند. سینتیک واکنش الکترود انحلال فلز با یک بیان تافل آندی توصیف می شود در حالی که سینتیک الکترود کاهش اکسیژن توسط یک بیان تافل کاتدی توصیف می شود.
واکنش کاهش اکسیژن توسط انتقال اکسیژن از طریق فیلم محدود می شود. چگالی جریان محدود کننده، lim، O2 (واحد SI: A/m 2 )، به ضخامت فیلم، حلالیت اکسیژن و انتشار اکسیژن با توجه به موارد زیر بستگی دارد:
که در آن F (96485 C/mol) ثابت فارادی است، D (واحد SI: m 2 / s) میزان انتشار اکسیژن در فیلم است، sol (واحد SI: mol/m3 ) حلالیت اکسیژن است، و فیلم (واحد SI: m) ضخامت فیلم است.
با فرض وابستگی مرتبه اول سینتیک کاهش اکسیژن به چگالی جریان محلی غلظت اکسیژن، عبارت زیر برای چگالی جریان، lim، O2 (واحد SI: A/m 2 )، می‌تواند مشتق شود:
جایی که expr چگالی جریان محلی واکنش الکترود در غیاب محدودیت‌های انتقال جرم است.
نتایج و بحث

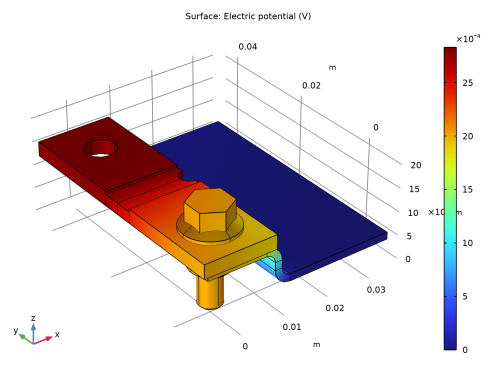

شکل 2 تغییرات پتانسیل الکتریکی در فلز را نشان می دهد. مشاهده می شود که جریان اعمال شده 100 A باعث افت پتانسیل حدود 2.5 میلی ولت بر روی شینه می شود.
شکل 2: پتانسیل الکتریکی در فلز.
شکل 3 تغییر پتانسیل الکترود در مقابل مرجع مجاور را نشان می دهد که تفاوت بین پتانسیل الکتریکی در فلز و پتانسیل فیلم الکترولیت است. پتانسیل الکترود در مقابل مرجع مجاور بر روی فلنج مسی مثبت و روی سطوح مهره روی و پیچ و مهره روی و سطوح فلنج آلومینیومی منفی است.
شکل 3: پتانسیل الکترود در مقابل مرجع مجاور.
شکل 4 تغییرات پتانسیل الکترولیت در لایه الکترولیت را نشان می دهد.
شکل 4: پتانسیل الکترولیت به دست آمده در لایه الکترولیت پوشاننده شینه.

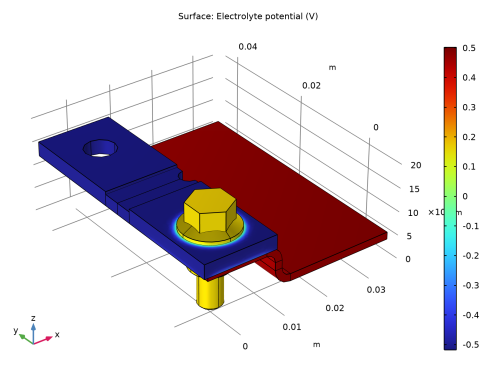

شکل 5 تغییر چگالی جریان محلی را برای واکنش انحلال فلز آندی نشان می دهد. می توان مشاهده کرد که واکنش الکترود انحلال فلز عمدتاً در نزدیکی منطقه تقاطع بین فلنج مسی و پیچ روی، در سطح روی رخ می دهد. (بزرگنمایی و چرخش طرح در فایل مدل همچنین انحلال فلزی را نشان می دهد که بین فلنج مسی و فلنج آلومینیومی در سطح آلومینیوم رخ می دهد.)
شکل 5: چگالی جریان محلی برای واکنش الکترود انحلال فلز بر روی سطوح شینه خارجی.

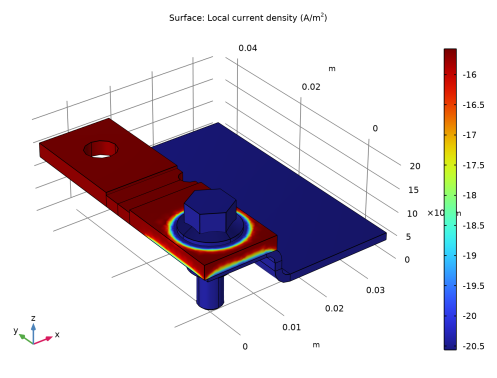

در نهایت، شکل 6 تغییر چگالی جریان محلی را برای واکنش الکترود کاهش اکسیژن بر روی سطوح خارجی شینه نشان می دهد. مشاهده می شود که واکنش الکترود احیای اکسیژن عمدتاً روی سطوح آلومینیوم و روی رخ می دهد. مقدار چگالی جریان کاهش اکسیژن موضعی نزدیک به چگالی جریان محدود است، که نشان می‌دهد که انتقال اکسیژن فرآیند خوردگی را محدود می‌کند.
شکل 6: چگالی جریان محلی برای واکنش الکترود کاهش اکسیژن بر روی سطوح خارجی شینه.
نکاتی درباره پیاده سازی COMSOL
این مدل با استفاده از رابط توزیع جریان ثانویه برای حل پتانسیل الکتریکی و توزیع جریان، رابط پوسته برای حل پتانسیل الکترولیت در لایه نازک الکترولیت اجرا شده است. توجه داشته باشید که Current Distribution، Interface Shell فقط برای انتخاب مرزهای خارجی دامنه باسبار قابل استفاده است.
منابع
1. ZY Chen، F. Cui، و RG Kelly، “محاسبات ظرفیت تحویل جریان کاتدی و پایداری خوردگی شکاف تحت محیط‌های جوی”، J. Electrochemical Society , vol. 155، شماره 7، صفحات C360–368، 2008.
2. D. Mizuno و RG Kelly “خوردگی بین دانه‌ای ناشی از گالوانیکی AA5083-H131 تحت شرایط قرار گرفتن در جو – قسمت دوم – مدل‌سازی توزیع آسیب، خوردگی ، جلد. 69، شماره 6، صفحات 580-592، 2013.
3. D. Mizuno، Y. Shi و RG Kelly، “مدل سازی برهمکنش های گالوانیکی بین AA5083 و فولاد در شرایط جوی”، گزیده ای از مجموعه مقالات کنفرانس COMSOL 2011 در بوستون .
مسیر کتابخانه برنامه: Corrosion_Module/Atmospheric_Corosion/atmospheric_corrosion_busbar
دستورالعمل های مدل سازی
با بارگیری فایل هندسه مدل که شامل انتخاب های سفارشی شده نیز می شود، شروع کنید.
کتابخانه های کاربردی
1
از منوی File ، Application  Libraries را انتخاب کنید .
2
در پنجره Application  Libraries ، Corrosion  Module>Atmospheric  Corrosion>atmospheric_corrosion_busbar_geom را در درخت انتخاب کنید .
3
 روی Open کلیک کنید .
فیزیک را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics باز شود .
اضافه کردن رابط های فیزیک، توزیع جریان ثانویه برای حل پتانسیل الکتریکی و توزیع جریان، پوسته برای حل پتانسیل الکترولیت.
2
به پنجره Add  Physics بروید .
3
در درخت، Electrochemistry>Primary  and  Secondary  Current  Distribution>Secondary  Current  Distribution  (cd) را انتخاب کنید .
4
روی Add  to  Component  1 در نوار ابزار پنجره کلیک کنید .
5
در درخت، Electrochemistry>Primary  and  Secondary  Current  Distribution>Current  Distribution،  Shell  (cdsh) را انتخاب کنید .
6
روی Add  to  Component  1 در نوار ابزار پنجره کلیک کنید .
7
در نوار ابزار Home ، روی  Add  Physics کلیک کنید تا پنجره Add  Physics بسته شود .
تعاریف جهانی
پارامترهای 1
پارامترهای مدل را بارگیری کنید.
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل atmospheric_corrosion_busbar_parameters.txt دوبار کلیک کنید .
توزیع جریان ثانویه (CD)
ابتدا با اضافه کردن دامنه الکترود، مدل را برای پتانسیل الکتریکی تنظیم کنید. سپس، زمین الکتریکی را در مرز ترمینال آلومینیومی، جریان الکترود را در مرز ترمینال مسی تنظیم کنید و چگالی جریان الکترود را در تمام مرزهای خارجی دیگر تنظیم کنید.
الکترود 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Secondary  Current  Distribution  (cd) کلیک راست کرده و Electrode را انتخاب کنید .
2
در پنجره تنظیمات برای الکترود ، بخش انتخاب دامنه  را پیدا کنید .
3
از لیست انتخاب ، همه  دامنه ها را انتخاب کنید .
زمین برق 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electric  Ground را انتخاب کنید .
2
در پنجره تنظیمات برای زمین الکتریکی  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، Al  Terminal  Boundary را انتخاب کنید .
جریان الکترود 1
1
در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و جریان الکترود  را انتخاب کنید .
2
در پنجره تنظیمات برای جریان الکترود  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، Cu  Terminal  Boundary را انتخاب کنید .
4
قسمت Electrode  Current را پیدا کنید . در قسمت s,total text، 100[A] را تایپ کنید .
چگالی جریان الکترود 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و چگالی جریان الکترود  را انتخاب کنید .
2
در پنجره تنظیمات برای چگالی جریان الکترود  ، قسمت انتخاب مرز را پیدا کنید .
3
از لیست Selection ، Exterior  Surfaces را انتخاب کنید .
4
بخش چگالی جریان الکترود  را پیدا کنید . در قسمت متنی ,s ، -cdsh.itot را تایپ کنید .
توجه داشته باشید که متغیر cdsh.itot به رنگ نارنجی ظاهر می شود زیرا هنوز تعریف نشده است. این متغیر پس از افزودن گره‌های Electrode Surface در Current Distribution، رابط شل در مرحله بعد در دسترس خواهد بود.
مواد را اضافه کنید
حال، خواص مواد را اضافه کنید.
1
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material باز شود .
2
به پنجره Add  Material بروید .
3
در درخت، Built-in>Aluminium  3003-H18 را انتخاب کنید .
4
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
5
در درخت، Built-in>Copper را انتخاب کنید .
6
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
مواد
آلومینیوم 3003-H18 (mat1)
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Materials روی Aluminum  3003-H18  (mat1) کلیک کنید .
2
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست انتخاب ، Al  Domain را انتخاب کنید .
مس (mat2)
1
در پنجره Model  Builder ، روی Copper  (mat2) کلیک کنید .
2
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست انتخاب ، Cu  Domain را انتخاب کنید .
فلز روی
1
در نوار ابزار Materials ، روی  Blank  Material کلیک کنید .
2
در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست انتخاب ، پیچ  (Zn) را انتخاب کنید .
4
قسمت محتوای مواد  را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
رسانایی الکتریکی
sigma_iso ; sigmaii = sigma_iso، sigmaij = 0
1.66e7 [S/m]
S/m
پایه ای
5
در قسمت Label text، Zinc را تایپ کنید .
6
در نوار ابزار Materials ، روی  Add  Material کلیک کنید تا پنجره Add  Material بسته شود .
توزیع فعلی، شل (CDSH)
اکنون، مدل پتانسیل الکترولیت را تنظیم کنید. توجه داشته باشید که رابط Current Distribution، Shell به طور پیش فرض روی همه مرزها اعمال می شود. انتخاب مرز برای رابط را بر روی مرزهای بیرونی هندسه شینه تنظیم کنید. ابتدا ضخامت و هدایت الکترولیت را در گره الکترولیت تنظیم کنید و سپس سینتیک الکترود را به طور مناسب تنظیم کنید.
1
در پنجره تنظیمات برای توزیع فعلی ،  پوسته ، قسمت انتخاب مرز را پیدا کنید .
2
از لیست انتخاب ، Exterior  Boundaries را انتخاب کنید .
الکترولیت 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Current  Distribution،  Shell  (cdsh) روی Electrolyte  1 کلیک کنید .
2
در پنجره تنظیمات الکترولیت ، بخش الکترولیت را پیدا کنید .
3
در قسمت متن s ، d_film را تایپ کنید .
4
از لیست σ l ، User  defined را انتخاب کنید . در قسمت متن مرتبط، سیگما را تایپ کنید .
سطح الکترود 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode  Surface را انتخاب کنید .
2
در پنجره تنظیمات برای سطح الکترود  ، بخش انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، Exterior  Al  Surface را انتخاب کنید .
4
بخش وضعیت پتانسیل فاز الکترود  را پیدا کنید . در فیلد متنی φ s ، عبارت phis را تایپ کنید .
توجه داشته باشید که فیس پتانسیل الکتریکی حل شده در رابط توزیع جریان ثانویه در اینجا استفاده می شود.
واکنش الکترود 1
1
در پنجره Model  Builder ، روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش پتانسیل تعادل را پیدا کنید .
3
در قسمت متن Eq، Eeq_Al را تایپ کنید .
4
بخش سینتیک الکترود  را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله آندی تافل را انتخاب کنید .
5
در قسمت متن 0 ، i0_Al را تایپ کنید .
6
در قسمت متن A a ، A_Al را تایپ کنید .
سطح الکترود 1
در پنجره Model  Builder ، روی Electrode  Surface  1 کلیک کنید .
واکنش الکترود 2
1
در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode  Reaction را انتخاب کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش پتانسیل تعادل را پیدا کنید .
3
در قسمت متن Eq، Eeq_O2 را تایپ کنید .
4
بخش سینتیک الکترود  را پیدا کنید . از لیست نوع عبارت Kinetics ، معادله کاتدی تافل را انتخاب کنید .
5
در قسمت متن 0 ، i0_O2_on_Al را تایپ کنید .
6
در قسمت متن c ، A_O2_on_Al را تایپ کنید .
7
تیک گزینه Limiting  current  density را انتخاب کنید .
8
در قسمت متن lim ، ilim را تایپ کنید .
سطح الکترود 2
1
روی Electrode  Surface  کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای سطح الکترود  ، بخش انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، Exterior  Cu  Surface را انتخاب کنید .
واکنش الکترود 1
1
در پنجره Model  Builder ، گره Electrode  Surface  2 را گسترش دهید ، سپس روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش پتانسیل تعادل را پیدا کنید .
3
در قسمت متن Eq، Eeq_Cu را تایپ کنید .
4
بخش سینتیک الکترود  را پیدا کنید . در قسمت متن 0 ، i0_Cu را تایپ کنید .
5
در قسمت متن A a ، A_Cu را تایپ کنید .
واکنش الکترود 2
1
در پنجره Model  Builder ، روی Electrode  Reaction  2 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش سینتیک الکترود را پیدا کنید .
3
در قسمت متن 0 ، i0_O2_on_Cu را تایپ کنید .
4
در قسمت متن c ، A_O2_on_Cu را تایپ کنید .
سطح الکترود 3
1
در پنجره Model  Builder ، در قسمت Component   (comp1)>Current  Distribution،  Shell  (cdsh) روی Electrode  Surface  2 کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای سطح الکترود  ، بخش انتخاب مرز را پیدا کنید .
3
از لیست انتخاب ، Exterior  Zn  Surface را انتخاب کنید .
واکنش الکترود 1
1
در پنجره Model  Builder ، گره Electrode  Surface  3 را گسترش دهید ، سپس روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش پتانسیل تعادل را پیدا کنید .
3
در قسمت متن Eq، Eeq_Zn را تایپ کنید .
4
بخش سینتیک الکترود  را پیدا کنید . در قسمت متن 0 ، i0_Zn را تایپ کنید .
5
در قسمت متن A a ، A_Zn را تایپ کنید .
واکنش الکترود 2
1
در پنجره Model  Builder ، روی Electrode  Reaction  2 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش سینتیک الکترود را پیدا کنید .
3
در قسمت متن 0 ، i0_O2_on_Zn را تایپ کنید .
4
در قسمت متن c ، A_O2_on_Zn را تایپ کنید .
مش 1
از مش تحت کنترل فیزیک استفاده کنید و اندازه عنصر را روی جزئیات تنظیم کنید.
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Mesh  1 کلیک کنید .
2
در پنجره تنظیمات مش ، قسمت Physics-Controlled  Mesh را پیدا کنید .
3
از لیست اندازه عنصر  ، Fine را انتخاب کنید .
اضافه کردن مطالعه
Study node را اضافه کنید و Stationary with Initialization study step را انتخاب کنید.
1
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study باز شود .
2
به پنجره Add  Study بروید .
3
زیربخش مطالعات را پیدا کنید . در درخت Select  Study ، Preset  Studies  for  Selected  Physics  Interfaces>Stationary  with  Initialization را انتخاب کنید .
4
روی Add  Study در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Study کلیک کنید تا پنجره Add  Study بسته شود .
مطالعه 1
1
در پنجره Model  Builder ، روی Study  1 کلیک کنید .
2
در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
تیک Generate  defaults defaults را  پاک کنید .
مرحله 1: راه اندازی توزیع فعلی
1
در پنجره Model  Builder ، در بخش مطالعه  1 ، روی مرحله  1:  راه‌اندازی توزیع فعلی  کلیک کنید .
2
در پنجره تنظیمات برای راه‌اندازی توزیع فعلی  ، بخش انتخاب فیزیک و متغیرها را پیدا کنید .
3
در جدول، چارگوش حل  برای توزیع جریان ثانویه  (cd) را پاک کنید .
4
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
نمودارها را از بخش نتایج و بحث به روش زیر بازتولید کنید:
پتانسیل الکترود در مقابل زمین (cd)
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، پتانسیل الکترود در مقابل زمین (cd) را در قسمت نوشتار برچسب تایپ کنید .
سطح 1
1
در نوار ابزار Electrode Potential vs. Ground (cd) ، روی  Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Secondary  Current  Distribution>cd.phis  –  Electric  Potential  –  V را انتخاب کنید .
3
در نوار ابزار Electrode Potential vs. Ground (cd) ، روی  Plot کلیک کنید .
پتانسیل الکترود در مقابل مرجع مجاور (cdsh)
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، در قسمت نوشتار برچسب ، پتانسیل الکترود در مقابل مرجع مجاور (cdsh) را تایپ کنید .
سطح 1
1
در نوار ابزار الکترود پتانسیل در مقابل مرجع مجاور (cdsh) ، روی  سطح کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Current  Distribution،  Shell>cdsh.Evsref  –  الکترود  پتانسیل  در مقابل  مرجع مجاور  – V را انتخاب کنید .
3
در نوار ابزار الکترود پتانسیل در مقابل مرجع مجاور (cdsh) ، روی  Plot کلیک کنید .
پتانسیل الکترولیت در فیلم (cdsh)
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، پتانسیل الکترولیت در فیلم (cdsh) را در قسمت نوشتار برچسب تایپ کنید .
سطح 1
1
در نوار ابزار Electrolyte Potential in Film (cdsh) ، روی  Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Current  Distribution،  Shell>phil2  –  Electrolyte  potencial  –  V را انتخاب کنید .
3
در نوار ابزار Electrolyte Potential in Film (cdsh) ، روی  Plot کلیک کنید .
چگالی جریان خوردگی (cdsh)
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، چگالی جریان خوردگی (cdsh) را در قسمت نوشتار برچسب تایپ کنید .
سطح 1
1
در نوار ابزار Corrosion Current Density (cdsh) ، روی  Surface کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Current  Distribution،  Shell>Electrode  kinetics>cdsh.iloc_er1  –  Local  current  density  –  A/m² را انتخاب کنید .
3
در نوار ابزار Corrosion Current Density (cdsh) ، روی  Plot کلیک کنید .
چگالی جریان کاهش اکسیژن (cdsh)
1
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
2
در پنجره تنظیمات گروه طرح سه بعدی  ، تراکم جریان کاهش اکسیژن (cdsh) را در قسمت نوشتار برچسب تایپ کنید .
سطح 1
1
در نوار ابزار تراکم جریان کاهش اکسیژن (cdsh) ، روی  سطح کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Current  Distribution،  Shell>Electrode  kinetics>cdsh.iloc_er2  –  Local  current  density  –  A/m² را انتخاب کنید .
3
در نوار ابزار تراکم جریان کاهش اکسیژن (cdsh) ، روی  Plot کلیک کنید .
