خطر تراکم در یک دیوار قاب چوبی
معرفی
این آموزش نحوه مدلسازی انتقال گرما و رطوبت را در دیوار اسکلت چوبی برای ارزیابی خطر تراکم داخل دیوار نشان می‌دهد. روش‌های مختلف طراحی و مدلسازی در شرایط ثابت در فضای باز مقایسه می‌شوند. علاوه بر این، تأثیر تغییرات روزانه رطوبت در فضای باز بر توزیع رطوبت در دیوار محاسبه شده است.
تعریف مدل
این مدل نمایش دوبعدی بخشی از یک دیوار قاب چوبی است که بین شرایط مختلف فضای باز و داخلی قرار گرفته است. خطر تراکم در دیوار از طریق محاسبه همراه انتقال گرما و رطوبت ارزیابی می شود. مقادیر رطوبت نسبی نزدیک به واحد نشان دهنده خطر تراکم است.
شکل 1 هندسه مدل را نشان می دهد.
شکل 1: هندسه مدل.
دیوار از اجزای زیر ساخته شده است:
• | دو گل میخ چوبی ساخته شده از کاج |
• | سه تخته عایق ساخته شده از سلولز |
• | مهاربندی ساخته شده از پانل چوبی |
• | یک نمای داخلی ساخته شده از گچ |
علاوه بر این، یک مانع بخار ساخته شده از کاغذ پوشش داده شده پلاستیکی ممکن است بین سایدینگ داخلی گچی و تخته های عایق قرار گیرد.
شرایط شار گرما و رطوبت همرفتی در مرزهای بالا و پایین اعمال می‌شود تا جریان هوای بیرونی و داخلی اطراف دیوار را مدلسازی کند. ضرایب انتقال حرارت در فضای باز و داخلی به صورت h ext =25 W/(m·K) و h int =8 W/(m·K) تنظیم شده است. ضرایب انتقال رطوبت در فضای باز و داخلی بر اساس قیاس لایه های مرزی انتقال گرما و جرم بر روی β ext = 25·10 -8 s / m و β int = 8· 10-8 s/m تنظیم شده است.
مرزهای جانبی قرار است از نظر گرما و رطوبت کاملاً ایزوله باشند.
مدلسازی دینامیکی انتقال حرارت و رطوبت
در این رویکرد، هم انتقال رطوبت مایع توسط نیروهای مویرگی و هم انتقال بخار توسط انتشار محاسبه می‌شود و اثر گرمای نهان ناشی از انتشار بخار مدلسازی می‌شود. علاوه بر این، ذخیره گرما و رطوبت در نظر گرفته می شود و از خواص حرارتی وابسته به رطوبت استفاده می شود. معادلات مربوطه، تعریف شده در Norm EN 15026، به طور پیش فرض توسط رابط های انتقال رطوبت در مصالح ساختمانی و انتقال حرارت در مصالح ساختمانی حل می شوند:
اینجا
• | (ρ C p ) eff (واحد SI: J/(m 3 ·K)) ظرفیت گرمایی حجمی موثر در فشار ثابت است. |
• | T (واحد SI: K) دما است |
• | k eff (واحد SI: W/(m·K)) هدایت حرارتی موثر است |
• | Lv ( واحد SI: J/kg) گرمای نهان تبخیر است |
• | δ p (واحد SI: s) نفوذپذیری بخار است |
• |  (بدون بعد) رطوبت نسبی است |
• | p sat (واحد SI: Pa) فشار اشباع بخار است |
• | Q (واحد SI: W/m 3 ·s) منبع گرما است |
• | ξ (واحد SI: kg/m 3 ) ظرفیت ذخیره رطوبت است |
• | D w (واحد SI: m2 / s) میزان انتشار رطوبت است |
• | G (واحد SI: kg/m3 · s) منبع رطوبت است |
رجوع کنید به رفر. 1 برای جزئیات در مورد هنجار EN 15026.
مدلسازی استاتیکی انتقال حرارت و رطوبت
با نادیده گرفتن ذخیره گرما و رطوبت، اثر گرمای نهان و انتقال مویرگی رطوبت مایع، معادلات زیر برای انتقال گرما و رطوبت به دست می آید:
این معادلات به روش گلاسر معروف هستند. آنها را می توان در رابط انتقال رطوبت در مصالح ساختمانی با تنظیم نفوذ رطوبت بر روی 0 و در رابط انتقال حرارت در مصالح ساختمانی با تنظیم نفوذپذیری بخار بر روی 0 حل کرد.
مزیت این روش دوم این است که شما نیاز به ارائه خواص رطوبت کمتری دارید. به طور خاص، نفوذ رطوبت مورد استفاده برای بیان شار انتقال مایع مورد نیاز نیست. با این حال، برای مقادیر بالای رطوبت نسبی، ساده سازی های ذکر شده در بالا ممکن است منجر به برآورد بیش از حد رطوبت نسبی و در نتیجه خطر میعان شود.
مدلسازی سد بخار
شارهای رطوبتی وارونه و نزولی که توسط
و در سطح مشترک بین سایدینگ داخلی و جداسازی برای مدلسازی سد بخار اعمال می‌شوند، اعمال می‌شوند. ضریب انتقال رطوبت β به صورت تعریف شده است
و
در سطح مشترک بین سایدینگ داخلی و جداسازی برای مدلسازی سد بخار اعمال می‌شوند، اعمال می‌شوند. ضریب انتقال رطوبت β به صورت تعریف شده است
جایی که δ نفوذپذیری بخار هوای ساکن (واحد SI: s)، p sat فشار اشباع بخار آب (واحد SI: Pa)، μ ضریب مقاومت بخار (بدون ابعاد)، و d s ضخامت سد بخار است. (واحد SI: m).
تغییرات روزانه شرایط فضای باز
اثر شرایط خارج از منزل وابسته به زمان بر خطر تراکم با استفاده از داده های آب و هوای معمولی از پایگاه داده ASHRAE مورد مطالعه قرار می گیرد. شرایط محیطی متوسط دما و رطوبت نسبی در دوبلین از 15 تا 17 آوریل برای تعریف شرایط شار همرفتی در سمت بیرونی دیوار استفاده می شود . شبیه سازی طی دو روز با شرایط دما و رطوبت نسبی نشان داده شده در نمودار شکل 2 انجام می شود .
شکل 2: داده های محیطی برای دما و رطوبت نسبی مورد استفاده در قسمت بیرونی دیوار.
نتایج و بحث
توزیع دما و رطوبت بدون مانع بخار
توزیع دما و رطوبت با توجه به شرایط مختلف فضای باز و داخلی در شکل 3 و شکل 4 نشان داده شده است . بالاترین مقادیر رطوبت نسبی نزدیک به مهاربندی به دست می آید.
شکل 3: توزیع دما، مطالعه ثابت بدون مانع بخار.
شکل 4: توزیع نسبی رطوبت، مطالعه ثابت بدون مانع بخار.
تأثیر سد بخار بر توزیع گرما و رطوبت
نمودار شکل 5 نشان می دهد که افزودن یک مانع بخار بین نمای داخلی و ایزوله خطر تراکم در سطح مشترک بین قاب چوبی/ایزوله و مهاربندی را کاهش می دهد.

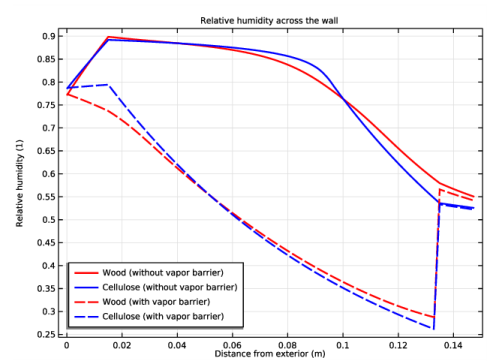

شکل 5: تأثیر سد بخار بر توزیع رطوبت نسبی در سراسر دیوار، در قاب چوبی و در ایزوله.
تأثیر بر توزیع دما در شکل 6 نشان داده شده است .

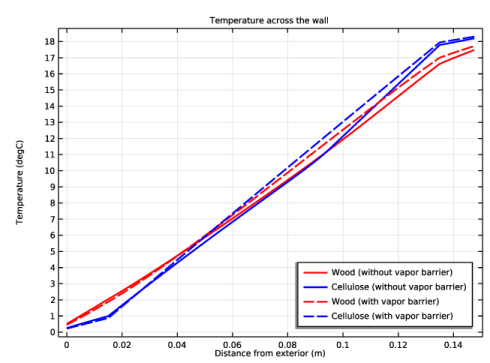

شکل 6: تأثیر سد بخار بر توزیع دما در سراسر دیوار، در قاب چوبی و در ایزوله.
مقایسه رویکردهای مدلسازی
روش گلاسر رطوبت نسبی و در نتیجه خطر چگالش را با در نظر نگرفتن انتقال مایع که زمانی که رطوبت نسبی بالا و نزدیک به مهاربندی است قابل توجه می شود، بیش از حد برآورد می کند. تأثیر بر توزیع دما و رطوبت در شکل 7 و شکل 8 نشان داده شده است .

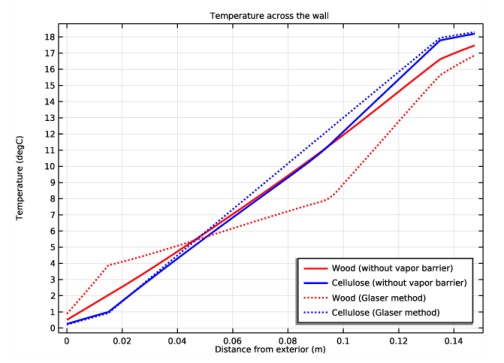

شکل 7: مقایسه رویکردهای مدل سازی برای توزیع دما در سراسر دیوار، در قاب چوبی و در ایزوله.

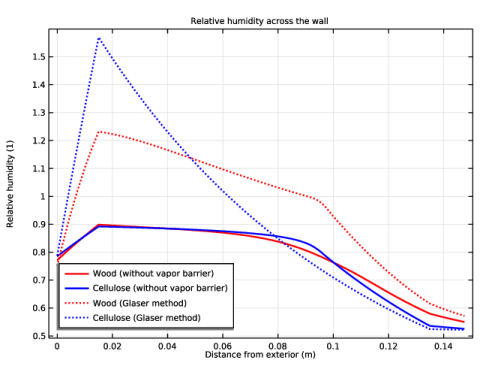

شکل 8: مقایسه رویکردهای مدل سازی برای توزیع رطوبت نسبی در سراسر دیوار، در قاب چوبی و در ایزوله.
ارجاع
1. EN 15026، عملکرد رطوبتی اجزای ساختمان و عناصر ساختمان – ارزیابی انتقال رطوبت با شبیه سازی عددی ، CEN، 2007.
مسیر کتابخانه برنامه: ماژول_انتقال_حرارت/ساختمان_ها_و_ساختمان ها /چوب_فریم_دیوار
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard روی  2D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، انتقال حرارت > انتقال حرارت و رطوبت > مصالح ساختمانی را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
ریشه
ابتدا هندسه دیوار را مشخص کنید که از گل میخ های چوبی و تخته های عایق تشکیل شده است که در بالا و پایین توسط یک مهاربندی و یک سایدینگ داخلی تکمیل شده است.
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل wood_frame_wall_parameters.txt دوبار کلیک کنید . |
هندسه 1
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، L را تایپ کنید . |
4 | در قسمت متن ارتفاع ، t_il + t_i + t_b را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
6 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 1 | آیا او |
لایه 2 | t_i |
7 |  روی Build All Objects کلیک کنید . |
مستطیل 2 (r2)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، d_wf را تایپ کنید . |
4 | در قسمت متن ارتفاع ، t_i را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، L/4-d_wf/2 را تایپ کنید . |
6 | در قسمت متن y ، t_il را تایپ کنید . |
7 |  روی Build All Objects کلیک کنید . |
کپی 1 (کپی1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط شی r2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن x ، L/2 را تایپ کنید . |
5 |  روی Build All Objects کلیک کنید . |
تعاریف
ویژگی های محیط 1 (apr1)
1 | در نوار ابزار Physics ، روی  Shared Properties کلیک کنید و Ambient Properties را انتخاب کنید . |
2 | در پنجره تنظیمات برای ویژگی های محیط ، بخش شرایط محیط را پیدا کنید . |
3 | در قسمت متن T amb ، T_ext را تایپ کنید . |
4 | در قسمت متن φ amb ، phi_ext را تایپ کنید . |
حال، رابط‌های فیزیکی را برای مدلسازی انتقال گرما و رطوبت با روشی که در مدلسازی دینامیکی انتقال حرارت و رطوبت توضیح داده شده است، تنظیم کنید .
انتقال حرارت در مصالح ساختمانی (HT)
مصالح ساختمانی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Heat Transfer in Building Materials (ht) روی Building Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مصالح ساختمانی ، قسمت ویژگی های مصالح ساختمانی را پیدا کنید . |
3 | از لیست Specify ، ضریب مقاومت بخار را انتخاب کنید . |
شار حرارتی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | فقط مرز 7 را انتخاب کنید. |
3 | در پنجره تنظیمات Heat Flux ، بخش Heat Flux را پیدا کنید . |
4 | از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
5 | در قسمت متن h ، h_ext را تایپ کنید . |
6 | از لیست T ext ، دمای محیط (ampr1) را انتخاب کنید . |
شار حرارتی 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
3 | در پنجره تنظیمات Heat Flux ، بخش Heat Flux را پیدا کنید . |
4 | از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
5 | در قسمت متن h ، h_int را تایپ کنید . |
6 | در قسمت متن T ، T_int را تایپ کنید . |
مقادیر اولیه 1
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متن T ، T_int را تایپ کنید . |
انتقال رطوبت در مصالح ساختمانی (تن)
مصالح ساختمانی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Moisture Transport in Building Materials (mt) روی Building Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مصالح ساختمانی ، بخش مصالح ساختمانی را پیدا کنید . |
3 | از لیست Specify ، ضریب مقاومت بخار را انتخاب کنید . |
شار رطوبت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Moisture Flux را انتخاب کنید . |
2 | فقط مرز 7 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Moisture Flux ، بخش Moisture Flux را پیدا کنید . |
4 | از لیست نوع Flux ، شار رطوبت همرفتی ، اختلاف فشار را انتخاب کنید . |
5 | در قسمت متن β p ، beta_ext را تایپ کنید . |
6 | از لیست T ext ، دمای محیط (ampr1) را انتخاب کنید . |
7 | از لیست φ w,ext ، رطوبت نسبی محیط (ampr1) را انتخاب کنید . |
شار رطوبت 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Moisture Flux را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Moisture Flux ، بخش Moisture Flux را پیدا کنید . |
4 | از لیست نوع Flux ، شار رطوبت همرفتی ، اختلاف فشار را انتخاب کنید . |
5 | در قسمت متن β p ، beta_int را تایپ کنید . |
6 | در قسمت متن T ، T_int را تایپ کنید . |
7 | در فیلد متنی φ w ، phi_int را تایپ کنید . |
مقادیر اولیه 1
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متن φ w,0 ، phi_int را تایپ کنید . |
سد رطوبتی نازک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Thin Moisture Barrier را انتخاب کنید . |
2 | فقط مرزهای 4، 9، 12، 15 و 18 را انتخاب کنید. |
مواد را از کتابخانه برای گل میخ های چوبی (کاج)، جداسازی (سلولز)، نمای داخلی (گچ)، و مانع بخار (کاغذ روکش پلاستیکی) انتخاب کنید. علاوه بر این، یک ماده جدید برای مهاربندی تعریف کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، ساختمان>چوب (کاج) را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، ساختمان> تخته سلولزی را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در درخت، Building>Gypsum board را انتخاب کنید . |
8 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
9 | در درخت، Building>Plastic coated paper را انتخاب کنید . |
10 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
11 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
چوب (کاج) (حصیر1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Wood (pine) (mat1) کلیک کنید . |
2 | فقط دامنه های 4 و 6 را انتخاب کنید. |
تخته سلولزی (mat2)
1 | در پنجره Model Builder ، روی Cellulose board (mat2) کلیک کنید . |
2 | فقط دامنه های 2، 5 و 7 را انتخاب کنید. |
تخته گچی (mat3)
1 | در پنجره Model Builder ، روی Gypsum board (mat3) کلیک کنید . |
2 | فقط دامنه 1 را انتخاب کنید. |
کاغذ روکش پلاستیکی (mat4)
1 | در پنجره Model Builder ، روی Plastic coated paper (mat4) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 4، 9، 12، 15 و 18 را انتخاب کنید. |
پانل چوبی (OSB)
1 | در پنجره Model Builder ، روی Materials کلیک راست کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، پانل چوبی (OSB) را در قسمت نوشتار برچسب تایپ کنید . |
3 | فقط دامنه 3 را انتخاب کنید. |
k_eff
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Materials> Wooden panel (OSB) (mat5) را گسترش دهید . |
2 | روی Component 1 (comp1)>Materials>Woden panel (OSB) (mat5)>Basic (def) کلیک راست کرده و Functions>Interpolation را انتخاب کنید . |
3 | در پنجره تنظیمات برای درون یابی ، k_eff را در قسمت متن برچسب تایپ کنید . |
4 | قسمت Definition را پیدا کنید . در قسمت متن نام تابع ، k_eff را تایپ کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
0 | 0.11 |
0.97 | 0.14 |
1 | 0.6 |
6 | بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، Piecewise cubic را انتخاب کنید . |
7 | از لیست Extrapolation ، خطی را انتخاب کنید . |
8 | قسمت Units را پیدا کنید . در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | 1 |
9 | در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
k_eff | W/(m*K) |
درون یابی: Dw
1 | در نوار ابزار صفحه اصلی ، روی  Functions کلیک کنید و Global>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای Interpolation ، Interpolation: Dw را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Definition را پیدا کنید . در قسمت متن نام تابع ، Dw را تایپ کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
0 | 2.93e-12 |
0.97 | 2.93e-12 |
1 | 6.52e-10 |
5 | بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، Piecewise cubic را انتخاب کنید . |
6 | از لیست Extrapolation ، خطی را انتخاب کنید . |
7 | قسمت Units را پیدا کنید . در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | 1 |
8 | در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
Dw | m^2/s |
تحلیلی: wc
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Global>Analytic را انتخاب کنید . |
2 | در پنجره تنظیمات برای Analytic ، عبارت Analytic: wc را در قسمت نوشتار Label تایپ کنید . |
3 | در قسمت متن نام تابع ، wc را تایپ کنید . |
4 | قسمت Definition را پیدا کنید . در قسمت متن Expression ، 202.68*x^2 – 24.813*x + 6.1962 را تایپ کنید . |
5 | قسمت Units را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
ایکس | 1 |
6 | در قسمت متن تابع ، kg/m^3 را تایپ کنید . |
پانل چوبی (OSB) (mat5)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی پانل چوبی (OSB) (mat5) کلیک کنید . |
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
رسانایی گرمایی | k_iso ; kii = k_iso، kij = 0 | k_eff(mt.phi) | W/(m·K) | پایه ای |
تراکم | rho | 646 | کیلوگرم بر متر مکعب | پایه ای |
ظرفیت گرمایی در فشار ثابت | Cp | 1500 | J/(kg·K) | پایه ای |
ضریب انتشار | D_iso ; Dii = D_iso، Dij = | Dw(mt.phi) | m²/s | پایه ای |
محتوای آب | دستشویی | wc (mt.phi) | کیلوگرم بر متر مکعب | پایه ای |
ضریب مقاومت بخار | mu_vrf | 162 | 1 | پایه ای |
4 | در پنجره Model Builder ، گره پانل چوبی (OSB) (mat5) را جمع کنید . |
توری را اصلاح کنید تا گسسته شدن مهاربندی و سایدینگ داخلی بهبود یابد.
مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از فهرست اندازه عنصر ، Extremely fine را انتخاب کنید . |
مطالعه را طوری تنظیم کنید که به عنوان اولین قدم مانع بخار را نادیده بگیرد و محاسبه کنید.
مطالعه 1 (ایستا، بدون مانع بخار)
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، مطالعه 1 (ایستا، بدون مانع بخار) را در قسمت نوشتار برچسب تایپ کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در مطالعه 1 (Stationary, without vapor barrier) روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Moisture Transport in Building Materials (mt)>Thin Moisture Barrier 1 را انتخاب کنید . |
5 |  روی Disable کلیک کنید . |
راه حل 1 (sol1)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 1 (sol1) را گسترش دهید . |
3 | در پنجره Model Builder ، گره Study 1 (Stationary, without vapor barrier)>Solver Configurations>Solution 1 (sol1)>Stationary Solver 1 را گسترش دهید ، سپس روی Fully Coupled 1 کلیک کنید . |
4 | در پنجره Settings for Fully Coupled ، برای گسترش بخش Method and Termination کلیک کنید . |
به دلیل وابستگی زیاد خواص مواد به رطوبت نسبی، حل کننده پیش فرض نمی تواند همگرا شود. اولین راه حل شامل کاهش مقدار ضریب میرایی است. راه حل دیگر استفاده از یک مقدار ضریب میرایی پویا است که به طور خودکار توسط حل کننده در هر تکرار تعریف می شود. برای این کار از روش Automatic highly nonlinear استفاده کنید .
5 | از لیست روش غیر خطی ، Automatic highly nonlinear (نیوتن) را انتخاب کنید . |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
سطح
نمودارهای پیش فرض توزیع دما ( شکل 3 ) و رطوبت نسبی ( شکل 4 ) را نشان می دهد.
1 | در پنجره Model Builder ، گره Results>Temperature (ht) را گسترش دهید ، سپس روی Surface کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
حالا مطالعه دیگری را تعریف کنید و محاسبات را با سد بخار اجرا کنید.
اضافه کردن مطالعه
1 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2 (ایستا، با مانع بخار)
1 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study 2 (Stationary, with vapor barrier) را در قسمت نوشتار Label تایپ کنید . |
3 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
دما (ht) 1
توزیع دما و رطوبت را برای بررسی اثر مانع بخار ترسیم کنید. ابتدا خطوط برش را در سراسر دیوار، از طریق چوب و سلولز مشخص کنید.
برش چوب خط (راه حل 1)
1 | در پنجره Model Builder ، گره Results>Datasets را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و Cut Line 2D را انتخاب کنید . |
3 | در پنجره تنظیمات برای Cut Line 2D ، Cut Line Wood (Solution 1) را در قسمت نوشتار Label تایپ کنید . |
4 | قسمت Line Data را پیدا کنید . در ردیف 1 ، X را روی L/4 تنظیم کنید . |
5 | در ردیف 2 ، X را روی L/4 تنظیم کنید . |
6 |  روی Plot کلیک کنید . |
7 | در ردیف 1 ، Y را روی 0.15 تنظیم کنید . |
8 |  روی Plot کلیک کنید . |
برش خط سلولز (محلول 1)
1 | بر روی Cut Line Wood (راه حل 1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، Cut Line Cellulose (Solution 1) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Line Data را پیدا کنید . در ردیف 1 ، X را روی L/2 تنظیم کنید . |
4 | در ردیف 2 ، X را روی L/2 تنظیم کنید . |
5 |  روی Plot کلیک کنید . |
برش چوب خط (راه حل 2)
1 | در پنجره Model Builder ، بر روی Cut Line Wood (Solution 1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، Cut Line Wood (Solution 2) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2 (ایستا، با مانع بخار )/راه حل 2 (sol2) را انتخاب کنید . |
4 |  روی Plot کلیک کنید . |
کات لاین سلولز (محلول 2)
1 | در پنجره Model Builder ، بر روی Cut Line Cellulose (راه حل 1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، Cut Line Cellulose (Solution 2) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2 (ایستا، با مانع بخار )/راه حل 2 (sol2) را انتخاب کنید . |
4 |  روی Plot کلیک کنید . |
اکنون، دستورالعمل های زیر را برای بازتولید نمودارهای شکل 5 و شکل 6 دنبال کنید .
دما در سراسر دیوار (مقایسه)
1 | در نوار ابزار نتایج ، روی  1D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Temperature Across the Wall (Comparison) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، None را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . |
5 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، فاصله از بیرون (m) را تایپ کنید . |
چوب (بدون مانع بخار)
1 | روی Temperature Across the Wall (Comparison) کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش داده را پیدا کنید . |
3 | از لیست Dataset ، Cut Line Wood (راه حل 1) را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، degC را انتخاب کنید . |
5 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست رنگ ، قرمز را انتخاب کنید . |
6 | از لیست Width ، 2 را انتخاب کنید . |
7 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
8 | از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
چوب (بدون مانع بخار) |
10 | در قسمت نوشتار برچسب ، چوب (بدون مانع بخار) را تایپ کنید . |
11 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
سلولز (بدون مانع بخار)
1 | روی Wood (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، سلولز (بدون مانع بخار) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Cellulose (راه حل 1) را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست رنگ ، آبی را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
سلولز (بدون مانع بخار) |
6 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
چوب (با مانع بخار)
1 | در پنجره Model Builder ، روی Wood (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، چوب (با مانع بخار) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Wood (راه حل 2) را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
چوب (با مانع بخار) |
6 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
سلولز (با سد بخار)
1 | در پنجره Model Builder ، روی Cellulose (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، سلولز (با مانع بخار) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Cellulose (راه حل 2) را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
سلولز (با سد بخار) |
6 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
دما در سراسر دیوار (مقایسه)
1 | در پنجره Model Builder ، روی Temperature Across the Wall (Comparison) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
چوب (بدون مانع بخار)
1 | در پنجره Model Builder ، روی چوب (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
سلولز (بدون مانع بخار)
1 | در پنجره Model Builder ، روی سلولز (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، قسمت عنوان را پیدا کنید . |
3 | از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
چوب (با مانع بخار)
1 | در پنجره Model Builder ، روی Wood (با مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، قسمت عنوان را پیدا کنید . |
3 | از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
سلولز (با سد بخار)
1 | در پنجره Model Builder ، روی سلولز (با مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، قسمت عنوان را پیدا کنید . |
3 | از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
دما در سراسر دیوار (مقایسه)
1 | در پنجره Model Builder ، روی Temperature Across the Wall (Comparison) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، Temperature را در سراسر دیوار تایپ کنید . |
5 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
رطوبت نسبی در سراسر دیوار (مقایسه)
1 | روی Temperature Across the Wall (Comparison) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Temperature Across the Wall (Comparison) 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، رطوبت نسبی را در سراسر دیوار (مقایسه) در قسمت نوشتار برچسب تایپ کنید . |
چوب (بدون مانع بخار)
1 | در پنجره Model Builder ، روی چوب (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، mt.phi را تایپ کنید . |
سلولز (بدون مانع بخار)
1 | در پنجره Model Builder ، روی سلولز (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، mt.phi را تایپ کنید . |
چوب (با مانع بخار)
1 | در پنجره Model Builder ، روی Wood (با مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، mt.phi را تایپ کنید . |
سلولز (با سد بخار)
1 | در پنجره Model Builder ، روی سلولز (با مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، mt.phi را تایپ کنید . |
4 | در نوار ابزار رطوبت نسبی در سراسر دیوار (مقایسه) ، روی  Plot کلیک کنید . |
رطوبت نسبی در سراسر دیوار (مقایسه)
1 | در پنجره Model Builder ، روی Relative Humidity Across the Wall (Comparison) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، پایین سمت چپ را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، رطوبت نسبی را در سراسر دیوار تایپ کنید . |
5 | در نوار ابزار رطوبت نسبی در سراسر دیوار (مقایسه) ، روی  Plot کلیک کنید . |
در مرحله بعد، رابط های جدید و یک مطالعه جدید برای مدل سازی انتقال گرما و رطوبت با روشی که در مدل سازی استاتیک انتقال حرارت و رطوبت توضیح داده شده است، تعریف کنید .
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، انتقال حرارت > انتقال حرارت و رطوبت > مصالح ساختمانی را انتخاب کنید . |
4 | روی Add to Component 1 در نوار ابزار پنجره کلیک کنید . |
گره اتصال multiphysics را غیرفعال کنید تا بتوانید نفوذپذیری بخار را در رابط Heat Transfer in Building Materials روی 0 تنظیم کنید . با انجام این کار، اثر گرمای نهان در معادله انتقال حرارت نادیده گرفته می شود.
5 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
چند فیزیک
گرما و رطوبت 2 (ژامبون 2)
در پنجره Model Builder ، در قسمت Component 1 (comp1)>Multiphysics روی Heat and Moisture 2 (ham2) کلیک راست کرده و Disable را انتخاب کنید .
حالا ویژگی های فیزیک را تعریف کنید.
انتقال حرارت در مصالح ساختمانی 2 (HT2)
مصالح ساختمانی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Heat Transfer in Building Materials 2 (ht2) روی Building Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مصالح ساختمانی ، بخش ورودی های مدل را پیدا کنید . |
3 | از لیست φ w ، رطوبت نسبی (mt2/bm1) را انتخاب کنید . |
4 | بخش خواص مصالح ساختمانی را پیدا کنید . از لیست δ p ، User defined را انتخاب کنید . در قسمت متن مرتبط، 0 را تایپ کنید . |
شار حرارتی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | در پنجره تنظیمات Heat Flux ، بخش Heat Flux را پیدا کنید . |
3 | از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
4 | در قسمت متن h ، h_ext را تایپ کنید . |
5 | در قسمت T ext T_ext را تایپ کنید . |
6 | فقط مرز 7 را انتخاب کنید. |
شار حرارتی 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | در پنجره تنظیمات Heat Flux ، بخش Heat Flux را پیدا کنید . |
3 | از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
4 | در قسمت متن h ، h_int را تایپ کنید . |
5 | در قسمت متن T ، T_int را تایپ کنید . |
6 | فقط مرز 2 را انتخاب کنید. |
مقادیر اولیه 1
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متنی T 2 ، T_int را تایپ کنید . |
انتقال رطوبت در مصالح ساختمانی 2 (MT2)
مصالح ساختمانی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Moisture Transport in Building Materials 2 (mt2) روی Building Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مصالح ساختمانی ، بخش ورودی مدل را پیدا کنید . |
3 | از لیست T ، دما (ht2) را انتخاب کنید . |
4 | در قسمت متن p A ، ht2.pA را تایپ کنید . |
برای نادیده گرفتن انتقال مویرگی رطوبت مایع، میزان انتشار رطوبت را روی 0 تنظیم کنید.
5 | بخش مصالح ساختمانی را پیدا کنید . از لیست D w ، User defined را انتخاب کنید . از لیست Specify ، ضریب مقاومت بخار را انتخاب کنید . |
شار رطوبت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Moisture Flux را انتخاب کنید . |
2 | در پنجره تنظیمات برای Moisture Flux ، بخش Moisture Flux را پیدا کنید . |
3 | از لیست نوع Flux ، شار رطوبت همرفتی ، اختلاف فشار را انتخاب کنید . |
4 | در قسمت متن β p ، beta_ext را تایپ کنید . |
5 | در قسمت T ext T_ext را تایپ کنید . |
6 | در فیلد متنی φ w,ext ، phi_ext را تایپ کنید . |
7 | فقط مرز 7 را انتخاب کنید. |
شار رطوبت 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Moisture Flux را انتخاب کنید . |
2 | در پنجره تنظیمات برای Moisture Flux ، بخش Moisture Flux را پیدا کنید . |
3 | از لیست نوع Flux ، شار رطوبت همرفتی ، اختلاف فشار را انتخاب کنید . |
4 | در قسمت متن β p ، beta_int را تایپ کنید . |
5 | در قسمت متن T ، T_int را تایپ کنید . |
6 | در فیلد متنی φ w ، phi_int را تایپ کنید . |
7 | فقط مرز 2 را انتخاب کنید. |
مقادیر اولیه 1
1 | در پنجره Model Builder ، روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متن φ w,0 ، phi_int را تایپ کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 3
مرحله 1: ثابت
1 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
2 | در جدول، کادرهای حل برای انتقال حرارت در مصالح ساختمانی (ht) و انتقال رطوبت در مصالح ساختمانی (mt) را پاک کنید . |
3 | در جدول، کادر حل برای Heat and Moisture 1 (ham1) را پاک کنید . |
4 | در پنجره Model Builder ، روی Study 3 کلیک کنید . |
5 | در پنجره تنظیمات برای مطالعه ، Study 3 (Stationary، روش گلسر) را در قسمت نوشتار Label تایپ کنید . |
6 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
سپس، نتایج را با نتایج به دست آمده با رویکرد اول (بدون مانع بخار) مقایسه کنید. دستورالعمل های زیر را برای بازتولید نمودارهای شکل 7 و شکل 8 دنبال کنید .
نتایج
برش چوب خط (راه حل 2) 1
در پنجره Model Builder ، بر روی Cut Line Wood (Solution 2) کلیک راست کرده و Duplicate را انتخاب کنید .
برش خط سلولز (محلول 2) 1
در پنجره Model Builder ، بر روی Cut Line Cellulose (راه حل 2) کلیک راست کرده و Duplicate را انتخاب کنید .
برش چوب خط (راه حل 3)
1 | در پنجره تنظیمات برای Cut Line 2D ، قسمت Data را پیدا کنید . |
2 | از لیست Dataset ، مطالعه 3 (Stationary، روش گلسر )/Solution 3 (sol3) را انتخاب کنید . |
3 | در قسمت Label text Cut Line Wood (Solution 3) را تایپ کنید . |
برش خط سلولز (محلول 3)
1 | در پنجره Model Builder ، بر روی Cut Line Cellulose (Solution 2) 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Line 2D ، قسمت Data را پیدا کنید . |
3 | از لیست Dataset ، مطالعه 3 (Stationary، روش گلسر )/Solution 3 (sol3) را انتخاب کنید . |
4 | در قسمت نوشتار برچسب ، Cut Line Cellulose (راه حل 3) را تایپ کنید . |
چوب (با مانع بخار)
در پنجره Model Builder ، در Results>Temperature Across the Wall (Comparison) روی Wood (با مانع بخار ) کلیک راست کرده و Disable را انتخاب کنید .
سلولز (با سد بخار)
در پنجره Model Builder ، روی Cellulose (با مانع بخار ) کلیک راست کرده و Disable را انتخاب کنید .
چوب (بدون مانع بخار) 1
در پنجره Model Builder ، روی Wood (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید .
سلولز (بدون مانع بخار) 1
در پنجره Model Builder ، روی Cellulose (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید .
چوب (روش گلسر)
1 | در پنجره تنظیمات برای نمودار خط ، Wood (روش گلسر) را در قسمت نوشتار Label تایپ کنید . |
2 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Wood (راه حل 3) را انتخاب کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت Expression text، T2 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
چوب (روش گلسر) |
سلولز (روش گلاسر)
1 | در پنجره Model Builder ، در Results>Temperature Across the Wall (Comparison) روی سلولز (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، سلولز (روش گلسر) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Cellulose (راه حل 3) را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در قسمت Expression text، T2 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
سلولز (روش گلاسر) |
7 | در نوار ابزار Temperature Across the Wall (Comparison) ، روی  Plot کلیک کنید . |
چوب (با مانع بخار)
در پنجره Model Builder ، در بخش Results>Relative Humidity Across the Wall (Comparison) روی Wood (با مانع بخار ) کلیک راست کرده و Disable را انتخاب کنید .
سلولز (با سد بخار)
در پنجره Model Builder ، روی Cellulose (با مانع بخار ) کلیک راست کرده و Disable را انتخاب کنید .
چوب (بدون مانع بخار) 1
در پنجره Model Builder ، روی Wood (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید .
سلولز (بدون مانع بخار) 1
در پنجره Model Builder ، روی Cellulose (بدون مانع بخار ) کلیک راست کرده و Duplicate را انتخاب کنید .
چوب (روش گلسر)
1 | در پنجره تنظیمات برای نمودار خط ، Wood (روش گلسر) را در قسمت نوشتار Label تایپ کنید . |
2 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Wood (راه حل 3) را انتخاب کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، mt2.phi را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
چوب (روش گلسر) |
سلولز (روش گلاسر)
1 | در پنجره Model Builder ، در بخش Results>Relative Humidity Across the Wall (Comparison) روی سلولز (بدون مانع بخار ) کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، سلولز (روش گلسر) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Cut Line Cellulose (راه حل 3) را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، mt2.phi را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
سلولز (روش گلاسر) |
7 | در نوار ابزار رطوبت نسبی در سراسر دیوار (مقایسه) ، روی  Plot کلیک کنید . |
در نهایت، از داده های معمولی آب و هوا برای دما و رطوبت نسبی در قسمت بیرونی استفاده کنید و یک مطالعه جدید وابسته به زمان را برای بررسی تکامل رطوبت نسبی در مهاربندی و ایزوله طی دو روز تنظیم کنید. اطلاعات آب و هوا با مجوز ماژول انتقال حرارت یا مجوز ماژول زیرسطحی در دسترس است.
ویژگی های مشترک
ویژگی های محیط 1 (apr1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Definitions>Shared Properties روی ویژگی های محیط 1 (ampr1) کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های محیط ، قسمت تنظیمات محیط را پیدا کنید . |
3 | از فهرست داده‌های محیطی ، داده‌های هواشناسی (ASHRAE 2021) را انتخاب کنید . |
4 | قسمت Location را پیدا کنید . روی تنظیم ایستگاه هواشناسی کلیک کنید . |
5 | در کادر محاوره ای ایستگاه هواشناسی ، اروپا>ایرلند>DUBLIN AP (039690) را در درخت انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای ویژگی های محیط ، بخش زمان را پیدا کنید . |
8 | زیربخش تاریخ را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
روز | ماه |
15 | 04 |
9 | بخش Local time را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ساعت | دقیقه | دومین |
0 | 00 | 00 |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 4 (وابسته به زمان، با مانع بخار)
1 | در پنجره Model Builder ، روی Study 4 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study 4 (وابسته به زمان، با مانع بخار) را در قسمت نوشتار برچسب تایپ کنید . |
مرحله 1: وابسته به زمان
1 | در پنجره Model Builder ، در مطالعه 4 ( وابسته به زمان، با مانع بخار ) روی مرحله 1: وابسته به زمان کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | در جدول، کادرهای حل برای انتقال حرارت در مصالح ساختمانی 2 (ht2) و انتقال رطوبت در مصالح ساختمانی 2 (mt2) را پاک کنید . |
4 | بخش تنظیمات مطالعه را پیدا کنید . از لیست واحد زمان ، h را انتخاب کنید . |
5 | در قسمت متن زمان خروجی ، range(0,1,48) را تایپ کنید . |
راه حل 4 (sol4)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
برای ارزیابی بهتر تعادل جرم در ابتدای شبیه سازی، مقداردهی اولیه ثابت را غیرفعال کنید.
2 | در پنجره Model Builder ، گره Solution 4 (sol4) را گسترش دهید ، سپس روی Time-Dependent Solver 1 کلیک کنید . |
3 | در پنجره تنظیمات برای حل وابسته به زمان ، برای گسترش بخش Time Steping کلیک کنید . |
4 | زیربخش تنظیمات متغیر جبری را پیدا کنید . از لیست اولیه سازی سازگار ، خاموش را انتخاب کنید . |
5 |  روی محاسبه کلیک کنید . |
با دنبال کردن دستورالعمل‌های زیر، داده‌های محیطی را که به‌عنوان شرایط بیرونی استفاده می‌شود، مانند شکل 2 ترسیم کنید.
نتایج
داده های محیطی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 1D Plot Group ، Ambient Data را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 ( وابسته به زمان، با مانع بخار )/راه حل 4 (sol4) را انتخاب کنید . |
نمودار نقطه 1
1 | روی Ambient Data کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 4 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت متن Expression ، ampr1.T_amb را تایپ کنید . |
5 | از لیست واحد ، degC را انتخاب کنید . |
6 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
7 | از فهرست Legends ، Manual را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
درجه حرارت |
نمودار نقطه 2
1 | در پنجره Model Builder ، روی Ambient Data کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 4 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت متن Expression ، ampr1.phi_amb را تایپ کنید . |
5 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
6 | از فهرست Legends ، Manual را انتخاب کنید . |
7 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
رطوبت نسبی |
داده های محیطی
1 | در پنجره Model Builder ، روی Ambient Data کلیک کنید . |
2 | در پنجره Settings for 1D Plot Group ، قسمت Plot Settings را پیدا کنید . |
3 | چک باکس Two y-axes را انتخاب کنید . |
4 | در جدول، کادر Plot on secondary y-axis را برای نمودار نقطه 2 انتخاب کنید . |
5 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
6 | در قسمت متن عنوان ، داده‌های محیطی را در مدت دو روز تایپ کنید . |
7 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
8 | در نوار ابزار Ambient Data ، روی  Plot کلیک کنید . |
کاوشگرها را برای رسم رطوبت نسبی در مهاربند و ایزوله در طول زمان تعریف کنید.
تعاریف
کاوشگر نقطه دامنه: رطوبت نسبی (پرانتز)
1 | در نوار ابزار تعاریف ، روی  Probes کلیک کنید و Domain Point Probe را انتخاب کنید . |
2 | در پنجره تنظیمات برای Domain Point Probe ، Domain Point Probe: Relative humidity (bracing) را در قسمت نوشتار Label تایپ کنید. |
3 | قسمت Point Selection را پیدا کنید . در ردیف مختصات ، x را روی L/2 تنظیم کنید . |
4 | در ردیف مختصات ، y را روی t_il+t_i+t_b*0.95 قرار دهید . |
عبارت Point Probe 1 (ppb1)
1 | در پنجره Model Builder ، گره Domain Point Probe: Relative Humidity (bracing) را گسترش دهید ، سپس روی Point Probe Expression 1 (ppb1) کلیک کنید . |
2 | در پنجره تنظیمات برای Point Probe Expression ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، mt.phi را تایپ کنید . |
4 |  روی Update Results کلیک کنید . |
کاوشگر نقطه دامنه: رطوبت نسبی (ایزوله)
1 | در پنجره Model Builder ، روی Domain Point Probe: Relative humidity (bracing) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Domain Point Probe: Relative humidity (bracing) 1 کلیک کنید . |
3 | در پنجره تنظیمات برای Domain Point Probe ، Domain Point Probe: Relative humidity (Isolation) را در قسمت نوشتار Label تایپ کنید. |
4 | قسمت Point Selection را پیدا کنید . در ردیف مختصات ، y را روی t_il+t_i*0.95 قرار دهید . |
عبارت Point Probe 1 (ppb2)
1 | در پنجره Model Builder ، روی Point Probe Expression 1 (ppb2) کلیک کنید . |
2 | در پنجره تنظیمات برای Point Probe Expression ، برای گسترش بخش Table and Window Settings کلیک کنید . |
3 | از لیست جدول خروجی ، جدول جدید را انتخاب کنید . |
4 |  روی Update Results کلیک کنید . |
نتایج
رطوبت نسبی بیش از دو روز
1 | در پنجره Model Builder ، در بخش Results روی Probe Plot Group 16 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، رطوبت نسبی بیش از دو روز را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، Relative humidity over two day را تایپ کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، رطوبت نسبی (1) را تایپ کنید . |
نمودار جدول پروب 1
1 | در پنجره Model Builder ، گره Relative Humidity Over Two Days را گسترش دهید ، سپس روی Probe Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، برای گسترش بخش Legends کلیک کنید . |
3 | از فهرست Legends ، Manual را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
امتیاز: (0.4، 0.14675) |
نمودار جدول کاوشگر 2
1 | در پنجره Model Builder ، روی Probe Table Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، قسمت Legends را پیدا کنید . |
3 | از فهرست Legends ، Manual را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
امتیاز: (0.4، 0.1265) |
5 | در نوار ابزار رطوبت نسبی بیش از دو روز ، روی  Plot کلیک کنید . |
توازن جرم
دستورالعمل های زیر را دنبال کنید تا تعادل جرم کلی را در طول زمان بررسی کنید.
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Mass Balance را در قسمت نوشتاری Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 ( وابسته به زمان، با مانع بخار )/راه حل 4 (sol4) را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Moisture Transport in Building Materials>Mass Balance>mt.massBalance – Mass balance – kg/s را انتخاب کنید . |
5 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Moisture Transport in Building Materials>Mass Balance>mt.dwcInt – نرخ کل رطوبت انباشته شده – kg/s را انتخاب کنید . |
6 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Moisture Transport in Building Materials>Mass Balance>mt.ntfluxInt – نرخ خالص رطوبت کل – کیلوگرم بر ثانیه را انتخاب کنید . |
7 | روی Add Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component 1 (comp1)>Moisture Transport in Building Materials>Mass Balance>mt.GInt – منبع جرم کل – kg/s را انتخاب کنید . |
8 |  روی ارزیابی کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
2 | روی Table Graph در نوار ابزار پنجره کلیک کنید . |
نتایج
توازن جرم

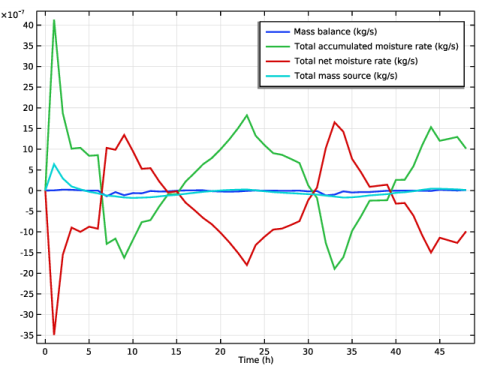

1 | در پنجره Model Builder ، در بخش Results روی 1D Plot Group 17 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، توازن جرم را در قسمت متن برچسب تایپ کنید . |
نمودار جدول 1
1 | در پنجره Model Builder ، روی Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، قسمت Legends را پیدا کنید . |
3 | تیک Show legends را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Width ، 2 را انتخاب کنید .  |
در نهایت، برای ایجاد یک نمودار سه بعدی از رطوبت نسبی، دستورالعمل های زیر را دنبال کنید.
اکستروژن 2 بعدی 1
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Extrusion 2D را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrusion 2D ، قسمت Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 2 (ایستا، با مانع بخار )/راه حل 2 (sol2) را انتخاب کنید . |
4 | قسمت Extrusion را پیدا کنید . در قسمت حداکثر متن z ، 0.2 را تایپ کنید . |
رطوبت نسبی 3 بعدی
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Relative Humidity 3D را در قسمت نوشتار Label تایپ کنید . |
رطوبت نسبی
1 | روی Relative Humidity 3D کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح ، رطوبت نسبی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، mt.phi را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای جدول رنگ ، Aurora>JupiterAuroraBorealis را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
8 | از لیست تبدیل جدول رنگ ، Reverse را انتخاب کنید . |
9 | در نوار ابزار Relative Humidity 3D ، روی  Plot کلیک کنید . |
