حفاظت کاتدی خط لوله مدوله شده با مقاومت

View Categories

حفاظت کاتدی خط لوله مدوله شده با مقاومت

38 min read

PDF
حفاظت کاتدی خط لوله مدوله شده با مقاومت
معرفی
فولاد ضد زنگ بسیار آلیاژی مورد استفاده در سیستم های کلردار آب دریا ممکن است تحت شرایط عملیاتی خاص مستعد خوردگی داخلی باشد. تکنیک حفاظت کاتدی مرسوم ممکن است برای فولاد ضد زنگ به دلیل نرخ مصرف آند غیرقابل قبول و تمایل به شکنندگی هیدروژن در پتانسیل های بسیار منفی کمتر مناسب باشد.
در مدل حاضر، یک روش جایگزین حفاظت از خوردگی داخلی، بر اساس حفاظت کاتدی مدوله‌شده با مقاومت، با استفاده از توزیع جریان، رابط لوله نشان داده شده است. تاثیر مقادیر مختلف مقاومت بر سطح حاصل از حفاظت در برابر خوردگی ارائه شده بررسی شده است. اثر شعاع خط لوله بر تقاضای فعلی مورد نیاز برای حفاظت در برابر خوردگی نیز در مدل نشان داده شده است.
مثال بر اساس مقاله ای توسط جنرال الکتریک Nustad و دیگران ( مراجعه 1 ) است.
تعریف مدل
هندسه مدل در شکل 1 نشان داده شده است .

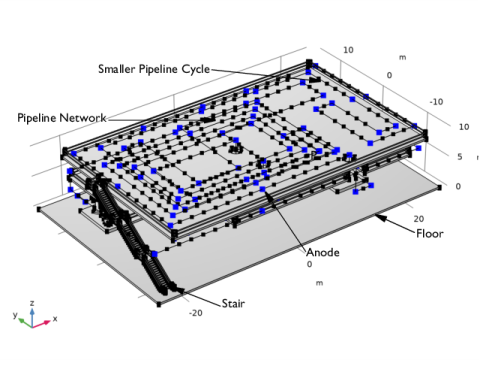

شکل 1: هندسه مدل شامل یک شبکه خط لوله، چندین آند است که توسط مربع های بزرگتر، پله و کف مشخص شده است.
هندسه مدل شامل یک شبکه خط لوله پیچیده است که از دو چرخه خط لوله با شعاع های مختلف خط لوله تشکیل شده است. برای چرخه خط لوله اول شعاع خط لوله 0.5 متر و برای چرخه دوم خط لوله شعاع خط لوله 0.2 متر است. آندهای قربانی کنترل شده با مقاومت در سراسر شبکه خط لوله توزیع شده و با مربع های بزرگتر در شکل 1 مشخص شده اند . پله ها، کف و سایر تجهیزات فرآیند در هندسه مدل فقط به منظور تجسم نشان داده شده اند.
شبکه خط لوله با لبه ها نشان داده شده است، همانطور که در شکل 1 نشان داده شده است . رابط توزیع جریان، لوله برای حل انتقال بار الکترولیت در جهت مماسی در امتداد لبه های شبکه خط لوله با توجه به موارد زیر استفاده می شود:
جایی که i l (واحد SI: A/m 2 ) بردار چگالی جریان الکترولیت است، σl (واحد SI: S/m) رسانایی الکترولیت است که برای آب دریای کلردار 3 S/m است، A ( واحد SI: m2 ) سطح مقطع خط لوله و Ql (واحد SI: A/m) منبع جریان الکترولیت است .
شعاع های مختلف خط لوله با افزودن یک ویژگی لبه الکترولیت جداگانه برای هر شعاع خط لوله مشخص می شود.
ویژگی لبه سطح الکترود لوله برای تنظیم منبع جریان الکترولیت در سراسر شبکه خط لوله با استفاده از سینتیک الکترود توصیف شده در سطح خط لوله بر اساس موارد زیر استفاده می شود:
که در آن لوله r (واحد SI: m) شعاع خط لوله است، i loc (واحد SI: A/m 2 ) چگالی جریان محلی است، f ( ) یک تابع درون یابی است که از داده های قطبش تجربی ( مرجع 1 ) موجود به دست می آید. در کتابخانه مواد خوردگی
از ویژگی Pipe Point Sacrificial Anode point برای تنظیم جریان آند بر اساس موارد زیر استفاده می شود:
که در آن I (واحد SI: A) جریان آند است، (واحد SI: V) پتانسیل الکتریکی در سطح خط لوله است، Eq ( واحد SI : V) پتانسیل تعادل آند است، R (واحد SI: Ω ) است. مقاومت جفت بین سطح آند و خط لوله و t بردار مماس در محل نقطه است که از هر لبه مجاور به بیرون اشاره می کند.
آند فداکاری روی در مدلی استفاده می‌شود که پتانسیل تعادل آن 1.03 ولت است که با توجه به الکترود مرجع Ag/AgCl اندازه‌گیری می‌شود. مقدار پارامتر مقاومت کوپلینگ از 0.5  Ω به 2  Ω با استفاده از یک جارو پارامتریک تغییر می کند.
نتایج و بحث
شکل 2 پتانسیل الکترود را در مقابل مرجع مجاور در طول شبکه خط لوله برای مقاومت کوپلینگ 2  Ω نشان می دهد . مشاهده می شود که پتانسیل در چرخه خط لوله با شعاع خط لوله کوچکتر منفی تر است. دلیل این امر این است که تقاضای فعلی برای چرخه خط لوله با شعاع کوچکتر به دلیل مساحت داخلی کوچکتر کمتر است.

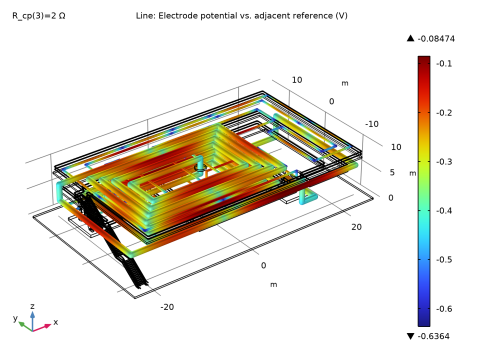

شکل 2: پتانسیل الکترود در مقابل مرجع مجاور در طول شبکه خط لوله برای مقدار مقاومت کوپلینگ 2  Ω .
شکل 3 پتانسیل الکترود را در طول شبکه خط لوله برای مقاومت کوپلینگ 0.5  Ω نشان می دهد . مشاهده می شود که پتانسیل منفی تر از آنچه در شکل 2 مشاهده می شود برای مقاومت جفت 2  Ω است . این انتظار می رود زیرا مقاومت کوپلینگ کمتر به معنای جریان آند بالاتر است که منجر به حفاظت بیشتر در برابر خوردگی شبکه خط لوله می شود.

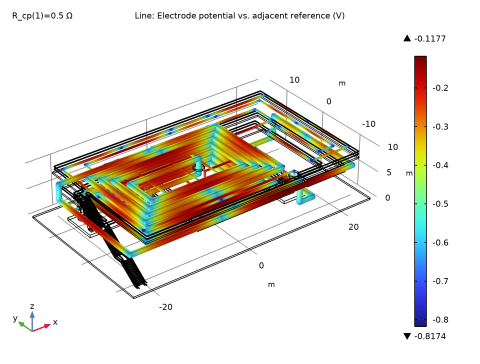

شکل 3: پتانسیل الکترود در مقابل مرجع مجاور در امتداد شبکه خط لوله برای مقدار مقاومت کوپلینگ 0.5  Ω .
شکل 4 چگالی کل جریان رابط را در طول شبکه خط لوله برای مقاومت کوپلینگ 2  Ω نشان می دهد . چگالی جریان مجموع منفی تر در طول چرخه خط لوله با شعاع خط لوله کوچکتر مشاهده می شود، روندی مشابه با پتانسیل الکترود که در شکل 2 مشاهده می شود .

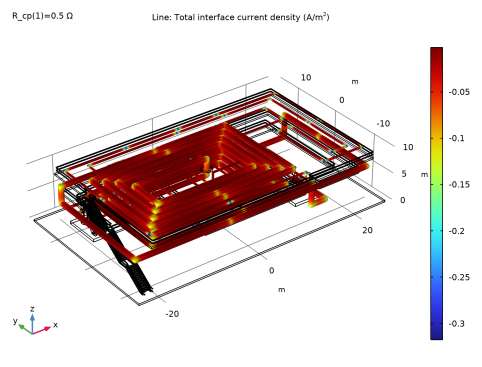

شکل 4: کل چگالی جریان رابط در طول شبکه خط لوله برای مقدار مقاومت کوپلینگ 2  Ω .
شکل 5 چگالی کل جریان رابط را در طول شبکه خط لوله برای مقاومت کوپلینگ 0.5  Ω نشان می دهد . انتظار می رود چگالی جریان رابط کل برای مقاومت کوپلینگ 0.5  Ω منفی تر از مقاومت کوپلینگ 2  Ω است که در شکل 4 مشاهده می شود .

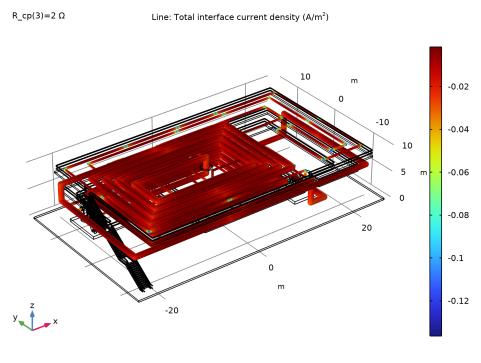

شکل 5: چگالی جریان رابط کل در طول شبکه خط لوله برای مقدار مقاومت کوپلینگ 1  Ω .
در نهایت، می توان مناطقی را در امتداد شبکه خط لوله که ممکن است به اندازه کافی در برابر خوردگی محافظت نشده باشند، با اعمال فیلتری با عبارت «پتانسیل الکترود در مقابل مرجع مجاور > پتانسیل حفاظت خط لوله» شناسایی کرد. این عبارت فیلتر، مناطقی را در امتداد شبکه خط لوله که معیار حفاظت از خوردگی را برآورده نمی کنند، برجسته می کند. در اینجا، پتانسیل حفاظت از خط لوله برابر با 100 میلی ولت در نظر گرفته می شود ( مرجع 1 ).
شکل 6 تا شکل 8 مناطقی را نشان می دهد که معیار حفاظت از خوردگی را در امتداد شبکه خط لوله برای مقاومت جفت 0.5  Ω، 1  Ω و 2  Ω به ترتیب برآورده نمی کنند. در شکل 6 و شکل 7 مشاهده می شودکه هیچ ناحیه ای در امتداد شبکه خط لوله مشخص نشده است، که نشان می دهد مقاومت های جفت 0.5  Ω و 1  Ω حفاظت خوردگی کافی را در سراسر شبکه خط لوله ایجاد می کند.
شکل 6: منطقه محافظت شده در برابر خوردگی در امتداد شبکه خط لوله برای مقدار مقاومت جفت 0.5  Ω .
شکل 7: منطقه محافظت شده در برابر خوردگی در امتداد شبکه خط لوله برای مقدار مقاومت جفت 1  Ω .
شکل 8 نشان می دهد که مناطقی در امتداد شبکه خط لوله وجود دارد که معیار حفاظت در برابر خوردگی برای مقاومت جفت 2  Ω را برآورده نمی کند. این نشان می دهد که مقاومت کوپلینگ 2  Ω قادر به ایجاد حفاظت در برابر خوردگی کافی برای کل شبکه خط لوله نیست.

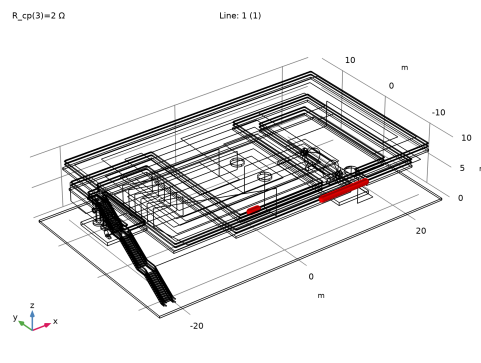

شکل 8: منطقه محافظت شده در برابر خوردگی در امتداد شبکه خط لوله برای مقدار مقاومت کوپلینگ 2  Ω .
بنابراین مدل شناسایی مناطق محافظت شده در برابر خوردگی را در طول شبکه خط لوله برای شعاع های مختلف خط لوله و مقاومت های جفت نشان می دهد. این مدل همچنین می تواند برای شناسایی فاصله آند بهینه در امتداد شبکه خط لوله استفاده شود تا حفاظت در برابر خوردگی کافی را فراهم کند.
نکاتی درباره پیاده سازی COMSOL
این مدل با استفاده از رابط توزیع جریان، لوله پیاده سازی شده است. توجه داشته باشید که رابط فقط برای نواحی لبه‌ای که نشان‌دهنده لوله الکترولیت یک شعاع معین هستند قابل استفاده است. رابط توزیع جریان، لوله معمولاً می تواند برای مدل سازی خوردگی داخلی خط لوله و حفاظت از آن استفاده شود.
ارجاع
1. جنرال الکتریک Nustad، T. Solem، R. Johnsen، H. Osvoll، PO Gartland، M. Brameld و G. Clapp، “محافظت کاتدی کنترل شده با مقاومت برای فولادهای زنگ نزن در آب دریای کلر: مروری پس از 8 سال خدمت،” NACE Corrosion ، شماره کاغذ 03082، 2003.
مسیر کتابخانه برنامه: Corrosion_Module/Cathodic_Protection/resistor_modulated_pipeline_cathodic_protection
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
در درخت Select  Physics ، Electrochemistry>Primary  and  Secondary  Current  Distribution>Current  Distribution،  Pipe  (cdpipe) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت انتخاب  مطالعه ، General  Studies>Stationary را انتخاب کنید .
6
 روی Done کلیک کنید .
هندسه 1
هندسه مدل به عنوان یک دنباله هندسی در یک فایل MPH جداگانه موجود است. اگر می‌خواهید آن را از ابتدا بسازید، دستورالعمل‌های بخش پیوست — دستورالعمل‌های مدل‌سازی هندسه را دنبال کنید . در غیر این صورت با مراحل زیر آن را از فایل بارگیری کنید.
1
در نوار ابزار Geometry ، روی Insert  Sequence کلیک کنید و Insert  Sequence را انتخاب کنید .
2
به پوشه Application Libraries مدل بروید و روی فایل resistor_modulated_pipeline_cathodic_protection_geom_sequence.mph دوبار کلیک کنید .
3
در کادر محاوره‌ای Insert  Sequence ، روی OK کلیک کنید .
4
در نوار ابزار Geometry ، روی  ساختن  همه کلیک کنید .
5
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
تعاریف جهانی
پارامترهای 1
پارامتر مدل را از یک فایل متنی بارگیری کنید.
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل resistor_modulated_pipeline_cathodic_protection_parameters.txt دوبار کلیک کنید .
مواد
از کتابخانه مواد خوردگی برای تنظیم خواص مواد برای سینتیک الکترود در سطح الکترود فولاد ضد زنگ استفاده کنید.
مواد را اضافه کنید
1
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material باز شود .
2
به پنجره Add  Material بروید .
3
در درخت، Corrosion>Iron  Alloys  (Steels)>UNS  S31254  (  فولاد ضد زنگ) را  در  محلول کلردار  آب دریا  (کاتدیک) انتخاب کنید .
4
روی Add  to  Component در نوار ابزار پنجره کلیک کنید .
5
در نوار ابزار Home ، روی  Add  Material کلیک کنید تا پنجره Add  Material بسته شود .
توزیع فعلی، لوله (CDPIPE)
اکنون، شروع به تنظیم فیزیک کنید. توجه داشته باشید که معادلات حاکم تنها از طریق شبکه خط لوله حل می شوند. از این رو، ابتدا انتخاب رابط را روی شبکه خط لوله تنظیم کنید. همچنین پتانسیل الکترود مرجع را روی 0.241 ولت (SCE در مقابل SHE) تنظیم کنید. سپس، شعاع های مختلف خط لوله را با استفاده از گره الکترولیت جداگانه برای هر شعاع لوله تنظیم کنید.
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1) روی Current  Distribution،  Pipe  (cdpipe) کلیک کنید .
2
در پنجره تنظیمات برای توزیع فعلی ،  لوله ، قسمت انتخاب لبه را پیدا کنید .
3
از لیست انتخاب ، Pipeline  Network را انتخاب کنید .
4
برای گسترش بخش Physics  vs.  Materials  Reference  Electrode  Potential کلیک کنید . از لیست، 0.241  V  (SCE  در مقابل  SHE) را انتخاب کنید .
الکترولیت 1
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)>Current  Distribution،  Pipe  (cdpipe) روی Electrolyte  1 کلیک کنید .
2
در پنجره تنظیمات الکترولیت ، بخش الکترولیت را پیدا کنید .
3
در قسمت متن r pipe ، r_pipe را تایپ کنید .
4
از لیست σ l ، User  defined را انتخاب کنید . در قسمت متن مرتبط، sigma_l را تایپ کنید .
الکترولیت 2
1
در نوار ابزار Physics ، روی  Edges کلیک کنید و Electrolyte را انتخاب کنید .
2
در پنجره تنظیمات برای الکترولیت ، قسمت Edge  Selection را پیدا کنید .
3
از لیست انتخاب ، piping_02  (  چرخه لوله کشی  2) را انتخاب کنید .
4
بخش الکترولیت را پیدا کنید . در قسمت متن r pipe ، r_pipe_smaller را تایپ کنید .
5
از لیست σ l ، User  defined را انتخاب کنید . در قسمت متن مرتبط، sigma_l را تایپ کنید .
سطح الکترود لوله 1
اکنون، سینتیک الکترود را با استفاده از ویژگی Pipe Electrode Surface تنظیم کنید.
1
در نوار ابزار Physics ، روی  Edges کلیک کنید و Pipe  Electrode  Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Pipe  Electrode  Surface ، قسمت Edge  Selection را پیدا کنید .
3
از لیست انتخاب ، Pipeline  Network را انتخاب کنید .
واکنش الکترود 1
1
در پنجره Model  Builder ، روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش سینتیک الکترود را پیدا کنید .
3
از لیست i loc,expr ، گزینه From  material را انتخاب کنید .
آند قربانی نقطه لوله 1
در نهایت، آند قربانی را با مشخص کردن پتانسیل تعادل آند و مقاومت کوپلینگ تنظیم کنید.
1
در نوار ابزار Physics ، روی  Points کلیک کنید و Pipe  Point  Sacrificial  Anode را انتخاب کنید .
2
در پنجره تنظیمات برای Pipe  Point  Sacrificial  Anode ، قسمت Point  Selection را پیدا کنید .
3
از لیست Selection ، Point  Sacrificial  Anodes را انتخاب کنید .
4
قسمت Equilibrium  Potential را پیدا کنید . در قسمت متن Eq، Eeq_Zn را تایپ کنید .
5
قسمت Connection را پیدا کنید . در قسمت متن R ، R_cp را تایپ کنید .
مش 1
مش بسیار ظریف را برای تمام لبه ها تنظیم کنید.
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1) روی Mesh  1 کلیک کنید .
2
در پنجره تنظیمات مش ، قسمت Physics-Controlled  Mesh را پیدا کنید .
3
از فهرست اندازه عنصر  ، Extremely fine را انتخاب کنید .
4
قسمت Sequence  Type را پیدا کنید . از لیست، مش کنترل شده توسط کاربر  را انتخاب کنید .
لبه 1
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)>Mesh  1 روی Edge  1 کلیک کنید .
2
در پنجره تنظیمات برای Edge ، قسمت Edge  Selection را پیدا کنید .
3
از لیست انتخاب ، همه  لبه ها را انتخاب کنید .
سایز 1
1
روی Edge  1 کلیک راست کرده و Size را انتخاب کنید .
2
در پنجره تنظیمات برای اندازه ، کلیک کنید تا بخش پارامترهای اندازه عنصر  گسترش یابد .
3
بخش اندازه عنصر  را پیدا کنید . روی دکمه Custom کلیک کنید .
4
قسمت پارامترهای اندازه عنصر  را پیدا کنید .
5
کادر انتخاب حداکثر  اندازه عنصر را  انتخاب کنید . در قسمت متن مرتبط، 0.5 را تایپ کنید .
6
 روی ساخت  همه کلیک کنید .
مطالعه 1
اکنون، جارو پارامتریک را برای مقاومت کوپلینگ تنظیم کنید.
جارو پارامتریک
1
در نوار ابزار مطالعه ، روی  پارامتر  Sweep کلیک کنید .
2
در پنجره تنظیمات برای جابجایی پارامتری  ، بخش تنظیمات مطالعه را پیدا کنید .
3
 روی افزودن کلیک کنید .
4
در جدول تنظیمات زیر را وارد کنید:

نام پارامتر
لیست مقادیر پارامتر
واحد پارامتر
R_cp (مقاومت کوپلینگ)
0.5 1 2
اوه
مدل اکنون آماده حل است.
5
در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید .
نتایج
نمودارهای پیش فرض را برای پتانسیل الکترود در مقابل مرجع مجاور و چگالی جریان رابط کل به روز کنید تا نتایج را برای مقادیر مختلف مقاومت کوپلینگ مقایسه کنید.
پتانسیل الکترود در مقابل مرجع مجاور (cdpipe)
1
در پنجره Model  Builder ، در بخش Results ، روی Electrode  Potential  vs.  Adjacent  Reference  (cdpipe) کلیک کنید .
2
در پنجره Settings for 3D  Plot  Group ، بخش Color  Legend را پیدا کنید .
3
چک باکس نمایش  مقادیر حداکثر  و  حداقل را  انتخاب کنید .
4
برای گسترش بخش Number  Format کلیک کنید . کادر تیک Manual  color  legend  settings را انتخاب کنید .
5
در قسمت Precision text، 4 را تایپ کنید .
6
در نوار ابزار الکترود پتانسیل در مقابل مرجع مجاور (cdpipe) ، روی  Plot کلیک کنید .
نمودار پتانسیل الکترود در مقابل نمودار مرجع مجاور برای مقاومت کوپلینگ 2  Ω باید مانند شکل 2 باشد .
اکنون، مقدار پارامتر مقاومت کوپلینگ را به 0.5  Ω تغییر دهید و نمودار باید مانند شکل 3 باشد .
7
قسمت Data را پیدا کنید . از لیست مقدار پارامتر  (R_cp ( Ω )) ، 0.5 را انتخاب کنید .
8
در نوار ابزار الکترود پتانسیل در مقابل مرجع مجاور (cdpipe) ، روی  Plot کلیک کنید .
چگالی جریان کل رابط (cdpipe)
نمودار چگالی جریان رابط کل برای مقاومت کوپلینگ 2  Ω باید مانند شکل 4 باشد .
اکنون، مقدار پارامتر مقاومت کوپلینگ را به 0.5  Ω تغییر دهید و نمودار باید مانند شکل 5 باشد .
1
در پنجره Model  Builder ، روی Total  Interface  Current  Density  (cdpipe) کلیک کنید .
2
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست مقدار پارامتر  (R_cp ( Ω )) ، 0.5 را انتخاب کنید .
4
در نوار ابزار کل چگالی جریان رابط (cdpipe) ، روی  Plot کلیک کنید .
پتانسیل الکترود در مقابل مرجع مجاور (cdpipe)
در نهایت، مناطق حفاظت در برابر خوردگی را با توجه به پتانسیل حفاظتی خط لوله 100- میلی ولت در مقابل الکترود مرجع Ag/AgCl برای مقادیر مختلف مقاومت کوپلینگ رسم کنید. با این کار شکل 6 به شکل 8 بازتولید می شود .
مناطق لوله معیار حفاظت را برآورده نمی کنند
1
در پنجره Model  Builder ، روی Electrode  Potential  vs.  Adjacent  Reference  (cdpipe) کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات گروه طرح سه بعدی  ، Pipe Regions not Fulfilling Protection Criterion را در قسمت نوشتاری Label تایپ کنید .
خط 1
1
در پنجره Model  Builder ، گره Pipe  Regions  not  Fulfilling  Protection  Criterion را گسترش دهید ، سپس روی Line  1 کلیک کنید .
2
در پنجره تنظیمات خط ، بخش Expression را پیدا کنید .
3
در قسمت Expression text، 1 را تایپ کنید .
4
قسمت Coloring  and  Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید .
فیلتر 1
1
در نوار ابزار Pipe Regions not Fulfilling Protection Criterion ، روی  Filter کلیک کنید .
2
در پنجره تنظیمات برای فیلتر ، قسمت انتخاب عنصر  را پیدا کنید .
3
در قسمت عبارت Logical  for inclusion متن، cdpipe.Evsref>-0.1 را تایپ کنید .
4
در نوار ابزار Pipe Regions Not Fulfilling Protection Criterion ، روی  Plot کلیک کنید .
مناطق لوله معیار حفاظت را برآورده نمی کنند
1
در پنجره Model  Builder ، در بخش Results روی Pipe  Regions  not  Fulfilling  Protection  Criterion کلیک کنید .
2
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست مقدار پارامتر  (R_cp ( Ω )) ، 1 را انتخاب کنید .
4
در نوار ابزار Pipe Regions Not Fulfilling Protection Criterion ، روی  Plot کلیک کنید .
5
از لیست مقدار پارامتر  (R_cp ( Ω )) ، 2 را انتخاب کنید .
6
در نوار ابزار Pipe Regions Not Fulfilling Protection Criterion ، روی  Plot کلیک کنید .
ضمیمه – دستورالعمل های مدل سازی هندسه
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
 روی Done کلیک کنید .
طبقه
1
در پنجره Model  Builder ، روی Global  Definitions کلیک راست کرده و Geometry  Parts>3D  Part را انتخاب کنید .
2
در پنجره تنظیمات قسمت ، Floors را در قسمت متن برچسب تایپ کنید .
بلوک 1 (blk1)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width عدد 50 را تایپ کنید .
4
در قسمت Depth text عدد 30 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.3 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -25 را تایپ کنید .
7
در قسمت متن y ، -15 را تایپ کنید .
بلوک 2 (blk2)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 44.75 را تایپ کنید .
4
در قسمت Depth متن 27.15 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.3 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -21.5 را تایپ کنید .
7
در قسمت متن y ، -13.55 را تایپ کنید .
8
در قسمت متن z ، 8.1 را تایپ کنید .
بلوک 3 (blk3)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 1.5 را تایپ کنید .
4
در قسمت Depth متن، 0.27 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.05 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -23.2 را تایپ کنید .
7
در قسمت متن y ، -13 را تایپ کنید .
8
در قسمت متن z ، 0.43 را تایپ کنید .
آرایه 1 (arr1)
1
در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید .
2
فقط شی blk3 را انتخاب کنید.
3
در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید .
4
در قسمت متنی با اندازه y عدد  15 را تایپ کنید .
5
در قسمت متن z  اندازه 15 را تایپ کنید .
6
قسمت Displacement را پیدا کنید . در قسمت متن y ، 0.27 را تایپ کنید .
7
در قسمت متن z ، 0.18 را تایپ کنید .
حذف نهادهای 1 (del1)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Delete  Entities را انتخاب کنید .
2
در پنجره تنظیمات برای حذف  نهادها ، بخش Entities  یا  Objects  to  Delete را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Object را انتخاب کنید .
4
اشیاء arr1(1,1,10) , arr1(1,1,11) , arr1(1,1,12) , arr1(1,1,13) , arr1(1,1,14) , arr1( 1،1،15) ، arr1(1،1،2) ، arr1(1،1،3) ، arr1(1،1،4) ، arr1(1،1،5) ، arr1(1،1،6 ) , arr1(1,1,7) , arr1(1,1,8) , arr1(1,1,9) , arr1(1,10,1) , arr1(1,10,11) , arr1(1 ,10,12) , arr1(1,10,13) , arr1(1,10,14) , arr1(1,10,15) , arr1(1,10,2), arr1(1,10,3) , arr1(1,10,4) , arr1(1,10,5) , arr1(1,10,6) , arr1(1,10,7) , arr1(1, 10،8) ، arr1(1،10،9) ، arr1(1،11،1) ، arr1(1،11،10) ، arr1(1،11،12) ، arr1(1،11،13) ، arr1(1,11,14) , arr1(1,11,15) , arr1(1,11,2) , arr1(1,11,3) , arr1(1,11,4) , arr1(1,11 ,5) , arr1(1,11,6) , arr1(1,11,7) , arr1(1,11,8) , arr1(1,11,9) ,arr1(1,12,1) , arr1(1,12,10) , arr1(1,12,11) , arr1(1,12,13) , arr1(1,12,14) , arr1(1,12 ,15) , arr1(1,12,2) , arr1(1,12,3) , arr1(1,12,4) , arr1(1,12,5) , arr1(1,12,6) , arr1 (1،12،7) ، arr1(1،12،8) ، arr1(1،12،9) ، arr1(1،13،1) ، arr1(1،13،10) ، arr1(1،13، 11) ، arr1(1،13،12) ، arr1(1،13،14) ، arr1(1،13،15) ، arr1(1،13،2) ،arr1(1,13,3) , arr1(1,13,4) , arr1(1,13,5) , arr1(1,13,6) , arr1(1,13,7) , arr1(1,13 ,8) , arr1(1,13,9) , arr1(1,14,1) , arr1(1,14,10) , arr1(1,14,11) , arr1(1,14,12) , arr1 (1،14،13) ، arr1(1،14،15) ، arr1(1،14،2) ، arr1(1،14،3) ، arr1(1،14،4) ، arr1(1،14، 5) ، arr1(1،14،6) ، arr1(1،14،7) ، arr1(1،14،8) ، arr1(1،14،9) ،arr1(1،15،1) ، arr1(1،15،10) ، arr1(1،15،11) ، arr1(1،15،12) ، arr1(1،15،13) ، arr1(1،15 ,14) , arr1(1,15,2) , arr1(1,15,3) , arr1(1,15,4) , arr1(1,15,5) , arr1(1,15,6) , arr1 (1،15،7) ، arr1(1،15،8) ، arr1(1،15،9) ، arr1(1،2،1) ، arr1(1،2،10) ، arr1(1،2، 11) ، arr1(1،2،12) ، arr1(1،2،13) ، arr1(1،2،14) ، arr1(1،2،15) ،arr1(1,2,3) , arr1(1,2,4) , arr1(1,2,5) , arr1(1,2,6) , arr1(1,2,7) , arr1(1,2 ,8) , arr1(1,2,9) , arr1(1,3,1) , arr1(1,3,10) , arr1(1,3,11) , arr1(1,3,12) , arr1 (1,3,13) , arr1(1,3,14) , arr1(1,3,15) , arr1(1,3,2) , arr1(1,3,4) , arr1(1,3, 5) , arr1(1,3,6) , arr1(1,3,7) , arr1(1,3,8) , arr1(1,3,9) , arr1(1,4,1), arr1(1,4,10) , arr1(1,4,11) , arr1(1,4,12) , arr1(1,4,13) , arr1(1,4,14) , arr1(1, 4،15) ، arr1(1،4،2) ، arr1(1،4،3) ، arr1(1،4،5) ، arr1(1،4،6) ، arr1(1،4،7) ، arr1(1,4,8) , arr1(1,4,9) , arr1(1,5,1) , arr1(1,5,10) , arr1(1,5,11) , arr1(1,5 ,12) , arr1(1,5,13) , arr1(1,5,14) , arr1(1,5,15) , arr1(1,5,2) ,arr1(1,5,3) , arr1(1,5,4) , arr1(1,5,6) , arr1(1,5,7) , arr1(1,5,8) , arr1(1,5 ,9) , arr1(1,6,1) , arr1(1,6,10) , arr1(1,6,11) , arr1(1,6,12) , arr1(1,6,13) , arr1 (1،6،14) ، arr1(1،6،15) ، arr1(1،6،2) ، arr1(1،6،3) ، arr1(1،6،4) ، arr1(1،6، 5) , arr1(1,6,7) , arr1(1,6,8) , arr1(1,6,9) , arr1(1,7,1) , arr1(1,7,10), arr1(1,7,11) , arr1(1,7,12) , arr1(1,7,13) , arr1(1,7,14) , arr1(1,7,15) , arr1(1, 7،2) ، arr1(1،7،3) ، arr1(1،7،4) ، arr1(1،7،5) ، arr1(1،7،6) ، arr1(1،7،8) ، arr1(1,7,9) , arr1(1,8,1) , arr1(1,8,10) , arr1(1,8,11) , arr1(1,8,12) , arr1(1,8 ,13) , arr1(1,8,14) , arr1(1,8,15) , arr1(1,8,2) , arr1(1,8,3) ,arr1(1,8,4) , arr1(1,8,5) , arr1(1,8,6) , arr1(1,8,7) , arr1(1,8,9) , arr1(1,9 ,1) , arr1(1,9,10) , arr1(1,9,11) , arr1(1,9,12) , arr1(1,9,13) , arr1(1,9,14) , arr1 (1,9,15) , arr1(1,9,2) , arr1(1,9,3) , arr1(1,9,4) , arr1(1,9,5) , arr1(1,9, فقط 6) ، arr1(1،9،7) و arr1(1،9،8) .
بلوک 4 (بلک4)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 1.5 را تایپ کنید .
4
در قسمت Depth text 1.8 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.05 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -23.2 را تایپ کنید .
7
در قسمت متن y ، -8.95 را تایپ کنید .
8
در قسمت متن z ، 2.95 را تایپ کنید .
حرکت 1 (mov1)
1
در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید .
2
اشیاء arr1(1,1,1) , arr1(1,10,10) , arr1(1,11,11) , arr1(1,12,12) , arr1(1,13,13) , arr1( 1،14،14) ، arr1(1،15،15) ، arr1(1،2،2) ، arr1(1،3،3) ، arr1(1،4،4) ، arr1(1،5،5 ) ، arr1(1،6،6) ، arr1(1،7،7) ، arr1(1،8،8) ، arr1(1،9،9) و فقط blk4 .
3
در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید .
4
چک باکس Keep  input  objects را انتخاب کنید .
5
قسمت Displacement را پیدا کنید . در قسمت متن y ، 5.85 11.7 را تایپ کنید .
6
در قسمت متن z ، 2.7 5.4 را تایپ کنید .
صفحه کار 1 (wp1)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست هواپیما ، yz-plane را انتخاب کنید .
4
در قسمت متن مختصات x ، -23.2 را تایپ کنید .
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 1 (wp1)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
-12.75
0.3
-8.92
2.85
-7.12
2.85
-3.07
5.55
-1.27
5.55
2.78
8.25
4.55
8.25
4.55
8.5
2.45
8.5
-1.6
5.8
-3.3
5.8
-7.45
3.1
-9.25
3.1
-13.45
0.3
اکسترود 1 (ext1)
1
در پنجره Model  Builder ، در قسمت Global  Definitions>Geometry  Parts>Floors روی Work  Plane  1  (wp1) راست کلیک کرده و Extrude را انتخاب کنید .
2
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

فواصل (متر)
0.05
حرکت 2 (mov2)
1
در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید .
2
فقط شی ext1 را انتخاب کنید.
3
در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید .
4
چک باکس Keep  input  objects را انتخاب کنید .
5
قسمت Displacement را پیدا کنید . در قسمت متن x ، 1.5 را تایپ کنید .
بلوک 5 (بلک5)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 1.55 را تایپ کنید .
4
در قسمت متن عمق ، 0.05 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -23.25 را تایپ کنید .
7
در قسمت متن y ، 4.55 را تایپ کنید .
8
در قسمت متن z ، 8.25 را تایپ کنید .
صفحه کار 2 (wp2)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
در قسمت متن مختصات z ، 5.7 را تایپ کنید .
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 2 (wp2)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
-21.7
-3.1
-18.62
-3.1
-18.62
9.245
-10.14
9.245
-10.14
-12.125
10.14
-12.125
10.14
9.25
18.62
9.25
18.62
-9.25
13.02
-9.25
13.02
-12.125
21.5
-12.125
21.5
12.125
7.28
12.125
7.28
-9.25
-7.28
-9.25
-7.28
12.125
-21.5
12.125
-21.5
-1.3
-21.7
-1.3
اکسترود 2 (ext2)
1
در پنجره Model  Builder ، در قسمت Global  Definitions>Geometry  Parts>Floors روی Work  Plane  2  (wp2) راست کلیک کرده و Extrude را انتخاب کنید .
2
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
3
تیک Reverse  direction را انتخاب کنید .
4
در جدول تنظیمات زیر را وارد کنید:

فواصل (متر)
0.3
بلوک 6 (بلک6)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 0.05 را تایپ کنید .
4
در قسمت Depth text 1.7 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -21.75 را تایپ کنید .
6
در قسمت متن y ، -3.1 را تایپ کنید .
7
در قسمت متن z ، 5 را تایپ کنید .
بلوک 7 (بلک7)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 0.05 را تایپ کنید .
4
در قسمت Depth text 1.8 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -21.75 را تایپ کنید .
6
در قسمت متن y ، 2.75 را تایپ کنید .
7
در قسمت متن z ، 8 را تایپ کنید .
بلوک 8 (بلک8)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 0.2 را تایپ کنید .
4
در قسمت Depth text 1.8 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.3 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -21.7 را تایپ کنید .
7
در قسمت متن y ، 2.75 را تایپ کنید .
8
در قسمت متن z ، 8.1 را تایپ کنید .
سیلندر 1 (cyl1)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن ارتفاع ، 3 را تایپ کنید .
4
قسمت Position را پیدا کنید . در قسمت متن x ، -0.75 را تایپ کنید .
5
در قسمت متن y ، 0.155 را تایپ کنید .
6
در قسمت متن z ، 8 را تایپ کنید .
سیلندر 2 (cyl2)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن ارتفاع ، 3 را تایپ کنید .
4
قسمت Position را پیدا کنید . در قسمت متن x ، 10.75 را تایپ کنید .
5
در قسمت متن y ، -11.3 را تایپ کنید .
6
در قسمت متن z ، 8 را تایپ کنید .
سیلندر 3 (cyl3)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن ارتفاع ، 3 را تایپ کنید .
4
قسمت Position را پیدا کنید . در قسمت متن y ، -5.3 را تایپ کنید .
5
در قسمت متن z ، 8 را تایپ کنید .
تفاوت 1 (dif1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Difference را انتخاب کنید .
2
فقط شی blk2 را انتخاب کنید.
3
در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید .
4
زیربخش اشیاء را  برای  تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
5
فقط اشیاء cyl1 ، cyl2 و cyl3 را انتخاب کنید.
تفاوت 2 (dif2)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Difference را انتخاب کنید .
2
فقط شی mov2 را انتخاب کنید.
3
در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید .
4
زیربخش اشیاء را  برای  تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
5
فقط اشیاء blk6 و blk7 را انتخاب کنید.
اتحادیه 1 (uni1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Union را انتخاب کنید .
2
در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند.
3
در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید .
4
کادر تیک Keep  interior  borders را پاک کنید .
صفحه کار 3 (wp3)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست هواپیما ، yz-plane را انتخاب کنید .
4
در قسمت متن مختصات x ، -23.22 را تایپ کنید .
صفحه کار 3 (wp3)> هندسه صفحه
1
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
2
در نوار ابزار Work Plane ، روی  Sketch کلیک کنید  تا حالت طرح را خاموش کنید.
صفحه کار 3 (wp3)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره Settings for Polygon ، بخش Object  Type را پیدا کنید .
3
از لیست نوع ، منحنی باز را  انتخاب کنید .
4
بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
4
9.4
2.45
9.4
-1.6
6.7
-3.3
6.7
-7.45
4
-9.25
4
-13.45
1.2
-14
1.2
صفحه کار 3 (wp3)> فیله 1 (fil1)
1
در نوار ابزار Work Plane ، روی  Fillet کلیک کنید .
2
در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید .
3
در قسمت متن Radius ، 0.5 را تایپ کنید .
4
در شی pol1 ، فقط نقاط 2-7 را انتخاب کنید.
صفحه کار 4 (wp4)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Work  Plane را انتخاب کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست هواپیما ، yz-plane را انتخاب کنید .
4
در قسمت متن مختصات x ، -21.725 را تایپ کنید .
صفحه کار 4 (wp4)> هندسه صفحه
1
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
2
در نوار ابزار Work Plane ، روی  Sketch کلیک کنید .
صفحه کار 4 (wp4)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره Settings for Polygon ، بخش Object  Type را پیدا کنید .
3
از لیست نوع ، منحنی باز را  انتخاب کنید .
4
بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
3
9.4
2.45
9.4
-1.6
6.7
-1.8
6.7
صفحه کار 4 (wp4)> چند ضلعی 2 (pol2)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره Settings for Polygon ، بخش Object  Type را پیدا کنید .
3
از لیست نوع ، منحنی باز را  انتخاب کنید .
4
بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
-3
6.7
-3.3
6.7
-7.45
4
-9.25
4
-13.45
1.2
-14
1.2
صفحه کار 4 (wp4)> فیله 1 (fil1)
1
در نوار ابزار Work Plane ، روی  Fillet کلیک کنید .
2
در شی pol1 ، فقط نقاط 2 و 3 را انتخاب کنید.
3
در شی pol2 ، فقط نقاط 2-5 را انتخاب کنید.
4
در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید .
5
در قسمت متن Radius ، 0.5 را تایپ کنید .
صفحه کار 5 (wp5)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Work  Plane را انتخاب کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
در قسمت متن مختصات z ، 9.4 را تایپ کنید .
صفحه کار 5 (wp5)> هندسه صفحه
1
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
2
در نوار ابزار Work Plane ، روی  Sketch کلیک کنید .
صفحه کار 5 (wp5)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره Settings for Polygon ، بخش Object  Type را پیدا کنید .
3
از لیست نوع ، منحنی باز را  انتخاب کنید .
4
بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
-23.22
4
-23.22
4.5
-21.2
4.5
-21.2
13.55
23.2
13.55
23.2
-13.5
-21.2
-13.5
-21.2
3.2
-21.725
3.2
-21.725
3
صفحه کار 5 (wp5)> فیله 1 (fil1)
1
در نوار ابزار Work Plane ، روی  Fillet کلیک کنید .
2
در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید .
3
در قسمت متن Radius ، 0.2 را تایپ کنید .
4
قسمت Points را پیدا کنید . زیربخش Vertices  to  fillet را پیدا کنید . برای پاک کردن دکمه  فعالسازی  انتخاب کلیک کنید.
5
در شی pol1 ، فقط نقاط 2 و 4-10 را انتخاب کنید.
6
برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
7
در شی pol1 ، فقط نقاط 2 و 4-10 را انتخاب کنید.
صفحه کار 6 (wp6)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Work  Plane را انتخاب کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
در قسمت متن مختصات z ، 6.7 را تایپ کنید .
صفحه کار 6 (wp6)> هندسه صفحه
1
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
2
در نوار ابزار Work Plane ، روی  Sketch کلیک کنید .
صفحه کار 6 (wp6)> چند ضلعی 1 (pol1)
1
در نوار ابزار Work Plane ، روی  Polygon کلیک کنید .
2
در پنجره Settings for Polygon ، بخش Object  Type را پیدا کنید .
3
از لیست نوع ، منحنی باز را  انتخاب کنید .
4
بخش مختصات را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

XW (M)
(M) است
-21.725
-1.8
-21.725
-2.2
-21.2
-2.2
-21.2
12.075
-7.32
12.075
-7.32
-9.3
7.32
-9.3
7.32
12.075
21.45
12.075
21.45
-12.075
13.07
-12.075
13.07
-9.3
18.67
-9.3
18.67
9.3
10.09
9.3
10.09
-12.075
-10.09
-12.075
-10.09
9.3
-18.67
9.3
-18.67
-2.8
-21.725
-2.8
-21.725
-3
صفحه کار 6 (wp6)> فیله 1 (fil1)
1
در نوار ابزار Work Plane ، روی  Fillet کلیک کنید .
2
در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید .
3
در قسمت متن Radius ، 0.2 را تایپ کنید .
4
قسمت Points را پیدا کنید . زیربخش Vertices  to  fillet را پیدا کنید . برای پاک کردن دکمه  فعالسازی  انتخاب کلیک کنید.
5
در شی pol1 ، فقط نقاط 3-6، 8، 10 و 12 را انتخاب کنید.
6
برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
7
در شی pol1 ، فقط نقاط 2، 3، و 5-22 را انتخاب کنید.
صفحه کار 7 (wp7)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Work  Plane را انتخاب کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست Plane ، zx-plane را انتخاب کنید .
4
در قسمت متن مختصات y ، -14 را تایپ کنید .
صفحه کار 7 (wp7)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 7 (wp7)> دایره 1 (c1)
1
در نوار ابزار Work Plane ، روی  Circle کلیک کنید .
2
در پنجره تنظیمات دایره ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.08 را تایپ کنید .
4
قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 1.2 را تایپ کنید .
5
در قسمت متن yw ، -23.22 را تایپ کنید .
جارو 1 (swe1)
1
در پنجره Model  Builder ، روی Floors کلیک راست کرده و Sweep را انتخاب کنید .
2
در پنجره تنظیمات برای Sweep ، بخش Spine  Curve را پیدا کنید .
3
تیک Reverse  direction را انتخاب کنید .
4
در شیء wp7 ، فقط مرز 1 را انتخاب کنید.
5
لبه هایی را  که باید  دنبال کنید پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن  انتخاب کلیک کنید .
6
در شیء wp3 ، Edges 1-13 only را انتخاب کنید.
7
در شیء wp4 ، Edges 1-14 only را انتخاب کنید.
8
در شیء wp5 ، Edges 1-16 only را انتخاب کنید.
9
در شیء wp6 ، Edges 1-40 only را انتخاب کنید.
10
قسمت Keep  Input را پیدا کنید . کادر بررسی Keep  input  objects را پاک کنید .
حرکت 3 (mov3)
1
در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید .
2
فقط شی swe1 را انتخاب کنید.
3
در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید .
4
چک باکس Keep  input  objects را انتخاب کنید .
5
قسمت Displacement را پیدا کنید . در قسمت متن z ، -0.5 را تایپ کنید .
PIPING_01
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Geometry  Parts کلیک راست کرده و 3D  Part را انتخاب کنید .
2
در پنجره تنظیمات قسمت ، Piping_01 را در قسمت نوشتار Label تایپ کنید.
بلوک 1 (blk1)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 5.5 را تایپ کنید .
4
در قسمت Depth text 14.5 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.5 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، 11.8 را تایپ کنید .
7
در قسمت متن y ، -7.6 را تایپ کنید .
8
در قسمت متن z ، 0.3 را تایپ کنید .
صفحه کار 1 (wp1)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست هواپیما ، yz-plane را انتخاب کنید .
4
در قسمت متن مختصات x ، 14.55 را تایپ کنید .
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1
در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید .
2
در پنجره تنظیمات برای Rectangle ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 4.3 را تایپ کنید .
4
در قسمت متن ارتفاع ، 1.45 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -2.15 را تایپ کنید .
6
در قسمت متن yw ، 2.8 را تایپ کنید .
صفحه کار 1 (wp1)> دایره 1 (c1)
1
در نوار ابزار Work Plane ، روی  Circle کلیک کنید .
2
در پنجره تنظیمات دایره ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 1.45 را تایپ کنید .
4
در قسمت متنی Sector  angle عدد 90 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 2.15 را تایپ کنید .
6
در قسمت متن yw ، 2.8 را تایپ کنید .
صفحه کار 1 (wp1)> مستطیل 2 (r2)
1
در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید .
2
در پنجره تنظیمات برای Rectangle ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 0.78 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.3 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت نوشتار xw 3.22 را تایپ کنید .
6
در قسمت متن yw ، 2.8 را تایپ کنید .
صفحه کار 1 (wp1)> مستطیل 3 (r3)
1
در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید .
2
در پنجره تنظیمات برای Rectangle ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 0.2 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.6 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 4 را تایپ کنید .
6
در قسمت متن yw ، 2.8 را تایپ کنید .
صفحه کار 1 (wp1)> آینه 1 (mir1)
1
در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Mirror را انتخاب کنید .
2
فقط اشیاء c1 ، r2 و r3 را انتخاب کنید.
3
در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید .
4
چک باکس Keep  input  objects را انتخاب کنید .
صفحه کار 1 (wp1)> اتحادیه 1 (uni1)
1
در نوار ابزار Work Plane ، روی  Booleans  and  Partitions کلیک کنید و Union را انتخاب کنید .
2
در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید .
3
کادر تیک Keep  interior  borders را پاک کنید .
4
در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند.
چرخش 1 (rev1)
1
در پنجره Model  Builder ، در قسمت Global  Definitions>Geometry  Parts>Piping_01 روی Work  Plane  1  (wp1) کلیک راست کرده و Revolve را انتخاب کنید .
2
در پنجره تنظیمات برای Revolve ، بخش Revolution  Axis را پیدا کنید .
3
نقطه  فرعی  محور  چرخش  را پیدا کنید . در قسمت متن yw ، 2.8 را تایپ کنید .
4
زیربخش جهت  محور  چرخش  را پیدا کنید . در قسمت نوشتار xw ، 1 را تایپ کنید .
5
در قسمت متن yw عدد 0 را تایپ کنید .
هرم 1 (pyr1)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Pyramid را انتخاب کنید .
2
در پنجره تنظیمات برای Pyramid ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متنی Base  length  1 ، 1.56 را تایپ کنید .
4
در قسمت متنی Base  length  2 ، 0.8 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.95 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، 14.55 را تایپ کنید .
7
در قسمت متن y ، 2.5 را تایپ کنید .
8
در قسمت متن z ، 0.8 را تایپ کنید .
هرم 2 (pyr2)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Pyramid را انتخاب کنید .
2
در پنجره تنظیمات برای Pyramid ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متنی Base  length  1 ، 1.56 را تایپ کنید .
4
در قسمت متنی Base  length  2 ، 0.8 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.95 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، 14.55 را تایپ کنید .
7
در قسمت متن y ، -2.5 را تایپ کنید .
8
در قسمت متن z ، 0.8 را تایپ کنید .
اتحادیه 1 (uni1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Union را انتخاب کنید .
2
در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند.
3
در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید .
4
کادر تیک Keep  interior  borders را پاک کنید .
چند ضلعی 1 (pol1)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Polygon را انتخاب کنید .
2
در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل resistor_modulated_pipeline_cathodic_protection_geometry_piping1_polygon1.txt دوبار کلیک کنید .
5
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . روی New کلیک کنید .
6
در کادر محاوره ای New  Cumulative  Selection ، piping_01 را در قسمت متن نام تایپ کنید .
7
روی OK کلیک کنید .
8
در پنجره تنظیمات برای Polygon ، روی  Build  Selected کلیک کنید .
PIPING_02
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Geometry  Parts کلیک راست کرده و 3D  Part را انتخاب کنید .
2
در پنجره تنظیمات قسمت ، Piping_02 را در قسمت نوشتار Label تایپ کنید.
بلوک 1 (blk1)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 3.75 را تایپ کنید .
4
در قسمت Depth text 6.8 را تایپ کنید .
5
در قسمت متن ارتفاع ، 0.5 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -20.9 را تایپ کنید .
7
در قسمت متن y ، 3.55 را تایپ کنید .
8
در قسمت متن z ، 0.3 را تایپ کنید .
سیلندر 1 (cyl1)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.6 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 7 را تایپ کنید .
7
در قسمت متن z ، 0.8 را تایپ کنید .
سیلندر 2 (cyl2)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.3 را تایپ کنید .
4
در قسمت متن ارتفاع ، 1.5 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 7 را تایپ کنید .
7
در قسمت متن z ، 1.05 را تایپ کنید .
سیلندر 3 (cyl3)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.6 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 7 را تایپ کنید .
7
در قسمت متن z ، 2.55 را تایپ کنید .
سیلندر 4 (cyl4)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.8 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 8.6 را تایپ کنید .
7
در قسمت متن z ، 0.8 را تایپ کنید .
سیلندر 5 (cyl5)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.4 را تایپ کنید .
4
در قسمت متن ارتفاع ، 3 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 8.6 را تایپ کنید .
7
در قسمت متن z ، 1.05 را تایپ کنید .
سیلندر 6 (cyl6)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.8 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.025 را تایپ کنید .
6
در قسمت متن y ، 8.6 را تایپ کنید .
7
در قسمت متن z ، 4.05 را تایپ کنید .
سیلندر 7 (cyl7)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.38 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.1 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.8 را تایپ کنید .
6
در قسمت متن y ، 8.6 را تایپ کنید .
7
در قسمت متن z ، 3.15 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، x-axis را انتخاب کنید .
سیلندر 8 (cyl8)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.25 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.4 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -19.7 را تایپ کنید .
6
در قسمت متن y ، 8.6 را تایپ کنید .
7
در قسمت متن z ، 3.15 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، x-axis را انتخاب کنید .
سیلندر 9 (سیلندر 9)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.35 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.1 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -18.55 را تایپ کنید .
6
در قسمت متن y ، 7 را تایپ کنید .
7
در قسمت متن z ، 1.85 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، x-axis را انتخاب کنید .
سیلندر 10 (cyl10)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.175 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.25 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -18.8 را تایپ کنید .
6
در قسمت متن y ، 7 را تایپ کنید .
7
در قسمت متن z ، 1.85 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، x-axis را انتخاب کنید .
سیلندر 11 (cyl11)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 0.55 را تایپ کنید .
4
در قسمت متن ارتفاع ، 2.5 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -20.29 را تایپ کنید .
6
در قسمت متن y ، 4.7 را تایپ کنید .
7
در قسمت متن z ، 1.6 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، x-axis را انتخاب کنید .
هرم 1 (pyr1)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Pyramid را انتخاب کنید .
2
در پنجره تنظیمات برای Pyramid ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متنی Base  length  1 ، 0.4 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.5 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -20 را تایپ کنید .
6
در قسمت متن y ، 4.7 را تایپ کنید .
7
در قسمت متن z ، 0.8 را تایپ کنید .
هرم 2 (pyr2)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Pyramid را انتخاب کنید .
2
در پنجره تنظیمات برای Pyramid ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متنی Base  length  1 ، 0.4 را تایپ کنید .
4
در قسمت متن ارتفاع ، 0.5 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -18.15 را تایپ کنید .
6
در قسمت متن y ، 4.7 را تایپ کنید .
7
در قسمت متن z ، 0.8 را تایپ کنید .
اتحادیه 1 (uni1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Union را انتخاب کنید .
2
در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند.
3
در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید .
4
کادر تیک Keep  interior  borders را پاک کنید .
چند ضلعی 1 (pol1)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Polygon را انتخاب کنید .
2
در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل resistor_modulated_pipeline_cathodic_protection_geometry_piping2_polygon1.txt دوبار کلیک کنید .
5
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . روی New کلیک کنید .
6
در کادر محاوره ای New  Cumulative  Selection ، piping_02 را در قسمت متن نام تایپ کنید .
7
روی OK کلیک کنید .
چند ضلعی 2 (pol2)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Polygon را انتخاب کنید .
2
در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل resistor_modulated_pipeline_cathodic_protection_geometry_piping2_polygon2.txt دوبار کلیک کنید .
5
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . از فهرست مشارکت در ، piping_02 را انتخاب کنید .
هندسه 1
طبقه
1
در نوار ابزار هندسه ، روی  قسمت ها کلیک کنید و طبقات را انتخاب کنید .
2
در پنجره تنظیمات برای نمونه قسمت  ، Floors را در قسمت متن برچسب تایپ کنید .
چرخه لوله کشی 1
1
در نوار ابزار Geometry ، روی  قطعات کلیک کنید و Piping_01 را انتخاب کنید .
2
در پنجره تنظیمات برای نمونه قسمت  ، Piping Cycle 1 را در قسمت متن برچسب تایپ کنید .
3
برای گسترش بخش Edge  Selections کلیک کنید . در جدول تنظیمات زیر را وارد کنید:

نام
نگاه داشتن
فیزیک
کمک به
piping_01
√
√
هیچ یک
چرخه لوله کشی 2
1
در نوار ابزار Geometry ، روی  قطعات کلیک کنید و Piping_02 را انتخاب کنید .
2
در پنجره تنظیمات مربوط به Part  Instance ، Piping Cycle 2 را در قسمت متن برچسب تایپ کنید .
3
قسمت Edge  Selections را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:

نام
نگاه داشتن
فیزیک
کمک به
piping_02
√
√
هیچ یک
شبکه خط لوله
1
در نوار ابزار Geometry ، روی  Selections کلیک کنید و Union  Selection را انتخاب کنید .
2
در پنجره تنظیمات برای انتخاب اتحادیه  ، Pipeline Network را در قسمت متن برچسب تایپ کنید .
3
قسمت Geometric  Entity  Level را پیدا کنید . از لیست Level ، Edge را انتخاب کنید .
4
قسمت Input  Entities را پیدا کنید .  روی افزودن کلیک کنید .
5
در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، piping_01  (  چرخه لوله‌کشی  1) و piping_02  (  چرخه لوله‌کشی  2) را انتخاب کنید .
6
روی OK کلیک کنید .
آندهای قربانی نقطه ای
1
در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit  Selection را انتخاب کنید .
2
در پنجره تنظیمات برای انتخاب صریح  ، بخش Entities to Select را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، نقطه را انتخاب کنید .
4
در قسمت نوشتار برچسب ، آندهای قربانی نقطه ای را تایپ کنید .
5
قسمت Entities  to  Select را پیدا کنید .  روی Paste  Selection کلیک کنید .
6
در کادر محاوره ای Paste  Selection ، pi3(2) را تایپ کنید: 1-3، 9، 15، 24، 29، 34، 36، 45، 48، 56، 66، 73، 80، 84، 85، 97، 101، 106 111 115 121 124 130 135 139 143 162 166 170 178 182 183 186 192 193 201 193 201 152 ، 236، 239، 244، 250 pi2(2): 1، 11، 13، 18، 27، 28، 36، 38، 46، 51، 58، 60، 66، 72، 77، 82، 86، 91، 100 103 186 187 189 190 193 198 220 238 240 271 274 280 284 290 295 298 290 295 291 , 337, 346, 349, 351, 355, 362, 369, 375, 379, 381 pi1(1): 657 pi3(3): 1, 6, 7, 12, 13, 15, 16, 46, 5 , 62, 73, 74, 77 pi2(1): 11 در قسمت Selection text.
7
روی OK کلیک کنید .
فرم اتحادیه (فین)
1
در پنجره Model  Builder ، روی Form  Union  (fin) کلیک کنید .
2
در پنجره تنظیمات Form  Union/Assembly ، روی  Build  Selected کلیک کنید .
What are your Feelings
