حذف حفره ها از هندسه

می‌توانید سوراخ‌های استوانه‌ای را در اجسام جامد پیدا کنید و به راحتی حذف کنید.

در پنجره Tools for Delete Fillets، روی

Delete Holes کلیک کنید.

در قسمت نوشتاری Maximum hole radius، 10[mm] را تایپ کنید.

روی Find Holes کلیک کنید.

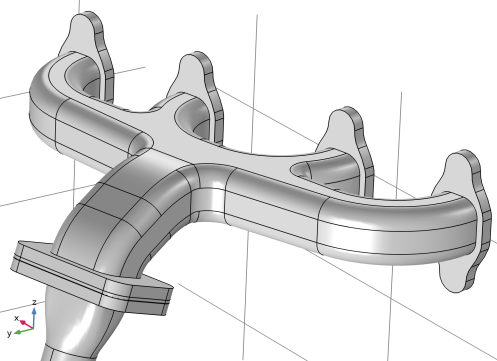

این ابزار 22 حفره را پیدا کرد که در لیست انتخاب حفره ظاهر می شوند و همچنین در هندسه برجسته می شوند.

برای حذف همه حفره ها، روی Delete All کلیک کنید.

حفره‌ها اکنون حذف شده‌اند، و مانند عملیات شکست قبلی، یک گره Delete Holes 1 (dho1) درست بالای گره Union 1 (uni1) در دنباله هندسی قرار می‌گیرد.
