پایگاه داده آزمایشی شامل چند هزار مورد است که از فایل‌های موجود در کتابخانه‌های کاربردی COMSOL به پایگاه داده وارد شده‌اند. اینها فایل هایی هستند که می توانید از آنها استفاده کنید، به عنوان مثال، برای یادگیری نحوه ساخت مدل در محیط مدل سازی دسکتاپ COMSOL یا به عنوان الگو برای مدل های شبیه سازی و برنامه های کاربردی خود استفاده کنید. این آموزش استفاده از این مدل‌ها و فایل‌های داده را به عنوان نمونه‌ای از پایگاه داده بزرگ‌تر نشان می‌دهد که در آن ابزارهای Model Manager برای مرور، جستجو و سازمان‌دهی موارد مفید هستند.
 |
پنجره Application Libraries در COMSOL Multiphysics Reference Manual
|

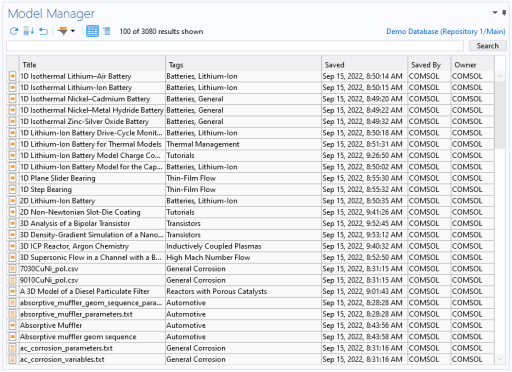

پنجره Model Manager این مدل ها و فایل های داده را در یک جدول فهرست می کند. اگر جدول را به پایین اسکرول کنید، متوجه خواهید شد که جدول فقط شامل 100 مورد اول در پایگاه داده است که بر اساس عناوین آنها بر اساس حروف الفبا مرتب شده اند. این قطع بهینه‌سازی برای عدم ایجاد ترافیک داده‌های غیرضروری بین COMSOL Desktop و پایگاه داده است – چیزی که ممکن است هنگام اتصال به سرور Model Manager از طریق شبکه مهم باشد.
روی دکمه نمایش بیشتر ( ) در نوار ابزار کلیک کنید
تا 100 مورد بعدی به پایین جدول اضافه شود. می توانید این کار را هر چند بار که دوست دارید تکرار کنید تا زمانی که همه موارد موجود در پایگاه داده به جدول اضافه شوند.
تا 100 مورد بعدی به پایین جدول اضافه شود. می توانید این کار را هر چند بار که دوست دارید تکرار کنید تا زمانی که همه موارد موجود در پایگاه داده به جدول اضافه شوند.شما از پنجره Model Manager برای یافتن مدل ها و فایل های داده در پایگاه داده با نوشتن عبارت های جستجو در قسمت متن بالای جدول استفاده می کنید.
|
1
|
گذرگاه را بنویسید و روی جستجو کلیک کنید . همچنین می توانید Enter را فشار دهید.
|
جدول به‌روزرسانی می‌شود تا فقط مواردی را نشان دهد که عنوان، توضیحات، تگ‌های اختصاص‌یافته، یا فیلدهای نام فایل با گذرگاه کلمه مطابقت دارد. در این حالت، تعداد نتایج جستجو کمتر از 100 است، بنابراین دکمه نمایش بیشتر (
) غیرفعال است.
) غیرفعال است.|
2
|
اتوبوس را بنویسید و روی جستجو کلیک کنید .
|
عبارات جستجویی که در قسمت متن می نویسید به طور پیش فرض فقط با کلمات کامل مطابقت دارند. در این حالت، نتیجه صفر دریافت می کنید زیرا هیچ موردی با کلمه اتوبوس در فیلدهای جستجو وجود ندارد. می‌توانید برای مطابقت دادن کلماتی که با عبارت جستجو شروع می‌شوند، یک علامت ستاره اضافه کنید. برای مثال bus* بنویسید تا همان نتیجه جستجوی قبلی را برگردانید.
|
3
|
گرمایش الکتریکی را بنویسید و روی جستجو کلیک کنید .
|
هنگامی که چندین عبارت جستجو را که با فاصله از هم جدا شده اند می نویسید، جستجو با استفاده از منطق و منطق بولی با همه عبارات مطابقت دارد. در این حالت، تمام مواردی را که هم کلمه الکتریکی و هم کلمه گرمایشی برای آنها در قسمت های مورد جستجو یافت می شود، پیدا می کنید.
تحلیل حرارتی مدل ترانزیستور دوقطبی (
) را در جدول انتخاب کنید . پنجره تنظیمات به‌روزرسانی می‌شود تا فیلدهای متادیتای مختلف را برای این مدل نشان دهد. متوجه خواهید شد که فیلد Description برای مدل حاوی دو کلمه جستجوی الکتریکی و گرمایشی است، البته نه در کنار یکدیگر.
) را در جدول انتخاب کنید . پنجره تنظیمات به‌روزرسانی می‌شود تا فیلدهای متادیتای مختلف را برای این مدل نشان دهد. متوجه خواهید شد که فیلد Description برای مدل حاوی دو کلمه جستجوی الکتریکی و گرمایشی است، البته نه در کنار یکدیگر.می‌توانید با قرار دادن عبارت‌های جستجو با نقل قول، بخواهید که همه عبارت‌های جستجو باید به عنوان یک جمله مطابقت داشته باشند. “گرمایش الکتریکی” را در قسمت متن بنویسید و روی جستجو کلیک کنید . تحلیل حرارتی مدل ترانزیستور دوقطبی (
) اکنون دیگر در نتیجه جستجو وجود ندارد.
) اکنون دیگر در نتیجه جستجو وجود ندارد.روی دکمه Reset ( ) کلیک کنید
تا فیلد متن پاک شود و جستجو برای مطابقت با همه مدل ها و فایل های داده در پایگاه داده بازیابی شود.
تا فیلد متن پاک شود و جستجو برای مطابقت با همه مدل ها و فایل های داده در پایگاه داده بازیابی شود.
 |
پنجره مدیر مدل
|
رفتار پیش‌فرض در پنجره مدیر مدل جستجو در آخرین نسخه‌های آیتم‌ها است. این نیز نسخه ای است که در پنجره تنظیمات هنگام انتخاب مدل یا فایل داده در جدول نتایج جستجو نشان داده می شود. از پنجره تنظیمات ، برای مثال، می توانید نقطه زمانی ذخیره شدن نسخه را در قسمت ذخیره شده ، نام کاربری که نسخه را در قسمت ذخیره شده توسط ذخیره کرده و عنوان نسخه را در عنوان مشاهده کنید. رشته.
|
1
|
دوباره گذرگاه را در قسمت متن بنویسید و روی جستجو کلیک کنید .
|
|
2
|

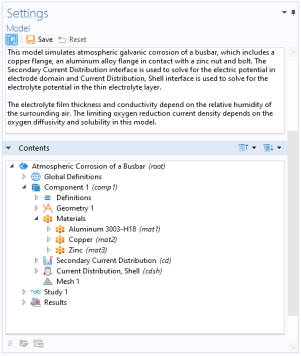

خوردگی جوی یک مدل شینه (
 ) را در جدول نتایج جستجو انتخاب کنید . |
در قسمت Contents در پنجره تنظیمات ، می توانید درخت مدل مدل را همانطور که در زمان ذخیره نسخه در پایگاه داده به نظر می رسید، کاوش کنید. برخی از گره های درخت را گسترش دهید تا کشف کنید که این مدلی با یک گره جزء سه بعدی است که شامل سه گره ماده و دو گره رابط فیزیکی است.
از درخت محتوا ، می‌توانید اجزا، توالی‌های هندسی، مواد و فیزیک را در مدلی که در حال حاضر در دسکتاپ COMSOL باز شده است، با استفاده از دکمه Insert into Opened Model
( ) وارد کنید. همچنین می توانید یک گره را انتخاب کنید و روی Open Node (
) کلیک کنید تا مدل با گره انتخاب شده در پنجره Model Builder باز شود .
( ) وارد کنید. همچنین می توانید یک گره را انتخاب کنید و روی Open Node ( ) کلیک کنید تا مدل با گره انتخاب شده در پنجره Model Builder باز شود .|
3
|

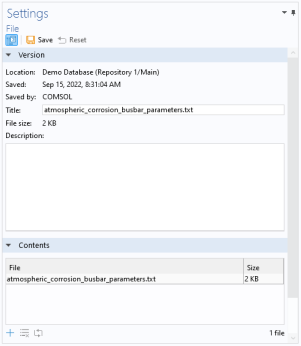

فایل atmospheric_corrosion_busbar_parameters.txt (
 ) را در جدول نتایج جستجو انتخاب کنید . |
این فایل حاوی پارامترهایی است که می تواند در گره Parameters در پنجره Model Builder استفاده شود . می‌توانید روی ردیف جدول در پنجره مدیر مدل دوبار کلیک کنید تا فایل داده را با برنامه پیش‌فرض مورد استفاده برای یک فایل متنی در رایانه‌تان پیش‌نمایش کنید. پنجره تنظیمات ، برای مثال، اندازه فایل را هنگامی که فایل در یک سیستم فایل ذخیره می شود، نشان می دهد.
|
4
|
در قسمت Description در پنجره تنظیمات ، پارامترهای مدل‌سازی خوردگی اتمسفری یک شینه را بنویسید . روی دکمه ذخیره ( ) کلیک کنید
 . |
کادر محاوره ای ذخیره فایل با یک نظر ذخیره پیشنهادی باز می شود.
|
5
|
نظر ذخیره پیشنهادی را به به روز رسانی توضیحات فایل تغییر دهید .
|
|
6
|
روی OK کلیک کنید تا توضیحات تغییر یافته در نسخه جدیدی از فایل داده ذخیره شود.
|
قسمت های ذخیره شده و ذخیره شده توسط در پنجره تنظیمات به روز می شوند تا آخرین نسخه جدید را منعکس کنند. با این حال، پنجره مدیر مدل به طور خودکار به روز نمی شود. روی متن پیوند که به شما اطلاع می دهد که نتیجه جستجوی فعلی قدیمی است در پایین پنجره کلیک کنید تا نتیجه جستجو بازخوانی شود.
|
7
|
busbar_assembly.iam (
 ) را در جدول نتایج جستجو انتخاب کنید . |
این یک مجموعه فایل است ، یک مورد حاوی چندین فایل داده که نسخه به عنوان یک کل جمعی کنترل می شود. در این مورد، داده ها یک مجموعه CAD حاوی یک فایل اسمبلی اصلی و چندین فایل کامپوننت است. شما می توانید محتویات فایل مجموعه فایل را در قسمت Contents در پنجره تنظیمات مشاهده کنید .
|
8
|
برای بازنشانی نتیجه جستجو، روی دکمه Reset ( ) کلیک کنید .
 |
پنجره تنظیمات جایی است که شما در درجه اول موارد را در پایگاه داده مدیر مدل مشاهده و به روز می کنید. هنگامی که روی دکمه ذخیره ( ) در نوار ابزار بالا کلیک می کنید
، نسخه جدیدی با استفاده از مقادیر فعلی موجود در فیلدهای مختلف در پنجره ذخیره می شود. برای مثال، می‌توانید عنوان یا شرح یک مورد را تغییر دهید، یک مدل را از یک فایل MPH در رایانه خود به‌روزرسانی کنید، یا محتوای یک فایل یا مجموعه فایل را با استفاده از فایل‌های داده موجود در رایانه خود به‌روزرسانی کنید. پنجره تنظیمات همچنین جایی است که انواع دیگر اشیاء موجود در پایگاه داده را به روز می کنید.
، نسخه جدیدی با استفاده از مقادیر فعلی موجود در فیلدهای مختلف در پنجره ذخیره می شود. برای مثال، می‌توانید عنوان یا شرح یک مورد را تغییر دهید، یک مدل را از یک فایل MPH در رایانه خود به‌روزرسانی کنید، یا محتوای یک فایل یا مجموعه فایل را با استفاده از فایل‌های داده موجود در رایانه خود به‌روزرسانی کنید. پنجره تنظیمات همچنین جایی است که انواع دیگر اشیاء موجود در پایگاه داده را به روز می کنید.
 |
پنجره تنظیمات
|
اعمال فیلترهای اساسی
نوشتن عبارات جستجو در فیلد متنی در پنجره مدیر مدل اغلب سریع‌ترین راه برای یافتن یک مدل یا فایل داده خاص است، با توجه به اینکه مثلاً عنوان آن را می‌دانید. به عنوان مکمل این، می توانید فیلترهای جستجوی جداگانه اعمال کنید.
|
1
|
روی دکمه افزودن فیلتر (
 ) در نوار ابزار پنجره مدیر مدل کلیک کنید و نام فایل (  ) را انتخاب کنید. |
کادر محاوره‌ای فیلتر باز می‌شود و شما را قادر می‌سازد تا فیلتری را بر روی نام فایلی که توسط یک مدل یا فایل داده استفاده می‌شود، هنگام صادرات به سیستم فایل اعمال کنید.
|
2
|
در قسمت Keyword ، busbar.mph را بنویسید . روی OK کلیک کنید .
|
نتیجه جستجو شامل یک مدل واحد است. مدل را انتخاب کنید و بررسی کنید که فیلد Filename در پنجره تنظیمات واقعاً مقدار مورد انتظار را دارد.
یک فیلتر روی نام فایل باید شامل پسوند فایل باشد تا موارد منطبق در نتیجه جستجو را بازگرداند. همچنین می‌توانید از یک علامت عام در فیلتر استفاده کنید:
|
1
|
روی قرص فیلتر busbar.mph
 ( ) کلیک کنید و Edit (  ) را انتخاب کنید. |
|
2
|
در قسمت Keyword ، به busbar تغییر دهید .
|
|
3
|
تطابق پیشوند را در زیر گزینه ها انتخاب کنید تا به طور خودکار یک نویسه ستاره عام به مقدار جستجو شده اضافه شود. روی OK کلیک کنید .
|
نتیجه جستجو شامل چندین مدل و فایل داده است که همگی با نام فایلی که با باسبار شروع می‌شود.
|
4
|
بر روی busbar* filter pill (
 ) کلیک کنید و Remove (  ) را برای حذف فیلتر انتخاب کنید. |
همانطور که قبلاً متوجه شده اید، نوشتن گذرگاه در فیلد متن و کلیک کردن بر جستجو منجر به یک نتیجه جستجو می شود که حاوی مواردی است که آن کلمه خاص در عنوان آنها وجود ندارد. در عوض کلمه busbar در توضیحات یا برچسب های اختصاص داده شده اقلام یافت شد. می توانید با اعمال یک فیلتر صریح در فیلد عنوان، این مشکل را برطرف کنید. روی دکمه افزودن فیلتر ( ) کلیک کنید
و عنوان مورد (
) را انتخاب کنید. در کادر محاوره ای Filter ، در قسمت Text ، busbar را بنویسید . روی OK کلیک کنید . اکنون نتیجه جستجو فقط شامل مدل‌ها و فایل‌های داده‌ای است که کلمه busbar در عنوان آنها وجود دارد.
و عنوان مورد ( ) را انتخاب کنید. در کادر محاوره ای Filter ، در قسمت Text ، busbar را بنویسید . روی OK کلیک کنید . اکنون نتیجه جستجو فقط شامل مدل‌ها و فایل‌های داده‌ای است که کلمه busbar در عنوان آنها وجود دارد.می توانید هر تعداد فیلتر که دوست دارید اضافه کنید. دوباره روی دکمه افزودن فیلتر (
) در نوار ابزار کلیک کنید و نوع مورد (

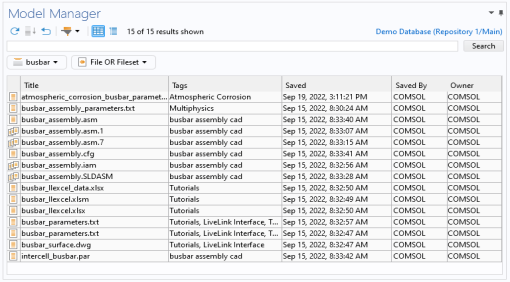

) را انتخاب کنید. چک باکس های File and Fileset را انتخاب کنید . روی OK کلیک کنید . نتیجه جستجو بیشتر کاهش می یابد تا فقط حاوی فایل های داده باشد.
) در نوار ابزار کلیک کنید و نوع مورد ( ) را انتخاب کنید. چک باکس های File and Fileset را انتخاب کنید . روی OK کلیک کنید . نتیجه جستجو بیشتر کاهش می یابد تا فقط حاوی فایل های داده باشد.برای بازنشانی نتیجه جستجو، روی دکمه Reset ( ) کلیک کنید .
