جداسازی فاز
معرفی
جداسازی فاز زمانی اتفاق می‌افتد که یک سیستم دوتایی از حالت تک فازی پایدار و همگن به ناحیه دو فازی نمودار فاز آن خاموش شود. جداسازی خود به خودی دو مایع غیرقابل اختلاط گاهی اوقات به عنوان تجزیه نخاعی نامیده می شود . هر فاز تمایل به جدا شدن به اجزای خالص دارد. این مثال نحوه استفاده از رابط فیلد فاز را برای مدل‌سازی فرآیند جداسازی فاز نشان می‌دهد. رجوع کنید به Ref. 1 برای اطلاعات بیشتر
تعریف مدل
این مدل معیار ساده دو فاز در ابتدا مخلوط و غیر قابل امتزاج را می گیرد و جداسازی آنها را به اجزای خالص مشاهده می کند. مولفه ها با یک تابع میدان فاز نمایش داده می شوند، و وقتی خالص در نظر گرفته می شوند . مخلوط اولیه با قرار دادن برابر با یک عدد تصادفی با میانگین صفر و انحراف استاندارد 0.05 ایجاد می شود . آشفتگی تصادفی اولیه جداسازی را به فازهای خالص آغاز می کند.
جداسازی دو فاز غیرقابل اختلاط با معادله کان-هیلیارد توصیف می شود:
متغیر میدان فاز بدون بعد کجاست ، به طوری که کسر حجمی اجزای سیال و . متغیر γ تحرک (m3 · s/kg)، کمیت λ چگالی انرژی اختلاط (N) و ε عرض مویرگی است که با ضخامت سطح مشترک (m) مقیاس می‌شود. دو پارامتر اخیر از طریق معادله با ضریب کشش سطحی مرتبط هستند
معادله حاکم بر ψ است
در رابط فاز فاز، کسر حجمی سیالات جداگانه است
شرط مرزی پیش فرض Wetted Wall بر روی مرز تحمیل می شود. از نظر ریاضی، شرط مرزی است
و
در COMSOL Multiphysics، تنها ورودی مورد نیاز یک زاویه تماس، θ w است .
جرم کل در سیستم با ادغام متغیر میدان فاز در دامنه محاسبه می شود:
(1)
این کمیت یکپارچه باید در طول جداسازی دو فاز ثابت بماند.
نتایج و بحث

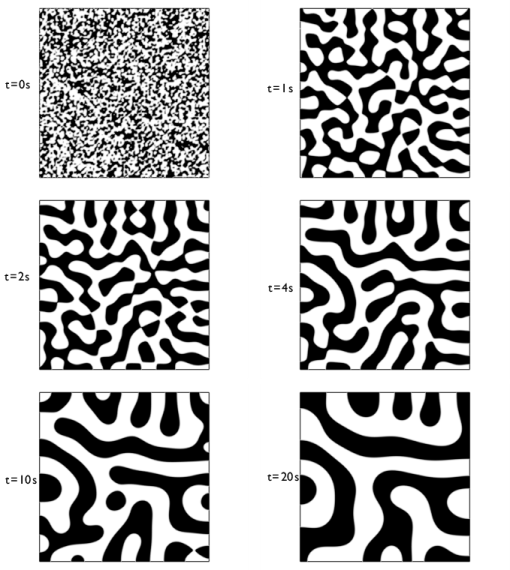

شکل 1 تکامل کسر حجمی V f1 را نشان می دهد . در ابتدا، این دو فاز به جز یک اغتشاش تصادفی در اطراف، کاملاً مخلوط می شوند. با t = 1 ثانیه فازها شروع به جدا شدن کرده اند. در   t = 2 s، فازهای خالص شروع به شکل گیری کرده اند و دو ثانیه بعد فقط فازهای خالص وجود دارند. پس از t = 4 ثانیه، فازهای خالص شروع به ادغام می کنند تا حوزه های فاز بزرگی را تشکیل دهند.
شکل 1: دو سیال تمایل به جدا شدن به فازهای مجزا دارند. سیاه نشان دهنده سیال 1 و سفید نشان دهنده سیال 2 است. 

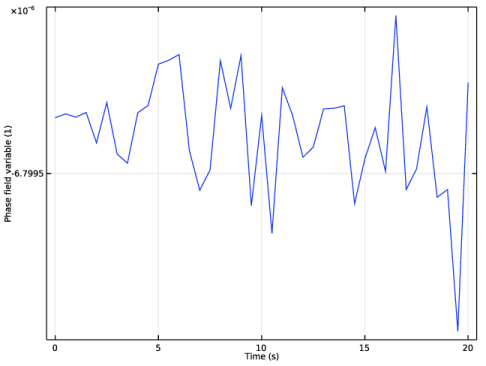

معادله کان-هیلیارد یک قانون بقای جرم است و می توان میزان حفظ جرم را محاسبه و تجسم کرد. این کار با رسم جرم کل در سیستم در مقابل زمان انجام می شود که با استفاده از معادله 1 محاسبه می شود . شکل 2 این کمیت را در مقابل زمان ترسیم می کند. نمودار نشان می دهد که مدل عددی جرم کل در سیستم را کاملاً حفظ می کند.
شکل 2: نمودار متغیر میدان فاز یکپارچه شده بر روی حجم به عنوان تابعی از زمان. مقدار کل جرم در سیستم کاملاً حفظ می شود.
ارجاع
1. P. Zhang, Periodic Phase Separation: A Numerical Study Via a Modified Cahn-Hilliard Equation , M.Sc. پایان نامه، گروه ریاضیات، دانشگاه سیمون فریزر، کانادا، 2006.
مسیر کتابخانه برنامه: CFD_Module/Multiphase_Flow/phase_separation
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard روی  2D کلیک کنید .
2
در درخت انتخاب  فیزیک ، ریاضیات>  رابط متحرک>  فیلد فاز  (pf) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت انتخاب  مطالعه ، مطالعات پیش‌فرض  برای واسط‌های فیزیک انتخاب شده وابسته به زمان با شروع فاز را انتخاب کنید .
6
 روی Done کلیک کنید .
هندسه 1
مربع 1 (مربع 1)
1
در نوار ابزار هندسه ، روی  مربع کلیک کنید .
2
در پنجره تنظیمات مربع ، بخش Size را پیدا کنید .
3
در قسمت متن Side  length ، 2*pi را تایپ کنید .
4
 روی Build  All  Objects کلیک کنید .
مراحل زیر phi_init را به عنوان تابعی تعریف می کند که مقادیر آن نمونه هایی از متغیرهای تصادفی توزیع شده یکنواخت در [-0.05,0.05] است.
تعاریف جهانی
تصادفی 1 (rn1)
1
در نوار ابزار Home ، روی  Functions کلیک کنید و Global>Random را انتخاب کنید .
2
در پنجره تنظیمات برای تصادفی ، در قسمت متن نام تابع ، phi_init را تایپ کنید .
3
قسمت Parameters را پیدا کنید . در قسمت متنی Number  of  arguments ، 2 را تایپ کنید .
4
در قسمت متن Range ، 0.1 را تایپ کنید .
فیلد فاز (PF)
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Phase  Field  (pf) کلیک کنید .
2
در پنجره تنظیمات برای فیلد فاز  ، برای گسترش بخش Discretization کلیک کنید .
3
از فهرست ترتیب عناصر  ، Quadratic را انتخاب کنید .
مدل فیلد فاز 1
1
در پنجره Model  Builder ، در قسمت Component   (comp1)> Phase  Field  (pf) روی Phase  Field  Model  1 کلیک کنید .
2
در پنجره تنظیمات برای مدل فیلد فاز  ، قسمت پارامترهای میدان فاز را پیدا کنید .
3
در قسمت متن ε pf ، 0.08 را تایپ کنید .
مقادیر اولیه 1
1
در پنجره Model  Builder ، روی مقادیر اولیه  1 کلیک کنید .
2
در پنجره تنظیمات برای مقادیر اولیه  ، قسمت مقادیر اولیه را پیدا کنید .
3
از لیست متغیر فیلد فاز  ، User defined را انتخاب کنید .
4
در قسمت متن φ ، phi_init(x[1/m],y[1/m]) را تایپ کنید .
مش 1
نقشه برداری 1
در نوار ابزار Mesh ، روی  Mapped کلیک کنید .
اندازه
1
در پنجره Model  Builder ، روی Size کلیک کنید .
2
در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر  را پیدا کنید .
3
از لیست از پیش تعریف شده ، Extra  fine را انتخاب کنید .
4
 روی ساخت  همه کلیک کنید .
مطالعه 1
مرحله 2: وابسته به زمان
1
در پنجره Model  Builder ، در مطالعه  1 ، روی Step  2:  Time  Dependent کلیک کنید .
2
در پنجره تنظیمات مربوط به زمان  وابسته ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
در قسمت متن زمان خروجی  ، range(0,0.5,20) را تایپ کنید .
4
برای گسترش بخش Results  while  Solving کلیک کنید . در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
کسر حجمی سیال 1 (pf)
1
در پنجره تنظیمات برای گروه طرح دوبعدی  ، برای گسترش بخش عنوان کلیک کنید .
2
از لیست نوع عنوان  ، سفارشی را انتخاب کنید .
3
زیربخش Type  and  data را پیدا کنید . تیک Type را پاک کنید .
4
کادر بررسی توضیحات را پاک کنید .
5
کادر تیک Unit را پاک کنید .
سطح 1
1
در پنجره Model  Builder ، گره Volume  Fraction  of  Fluid   (pf) را گسترش دهید ، سپس روی Surface  1 کلیک کنید .
2
در پنجره تنظیمات برای Surface ، برای گسترش بخش Range کلیک کنید .
3
تیک گزینه Manual  color  range را انتخاب کنید .
4
در قسمت حداقل متن، 0.499 را تایپ کنید .
5
در قسمت حداکثر متن، 0.501 را تایپ کنید .
6
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
7
در کادر محاوره ای Color  Table ، Linear>GrayScale را در درخت انتخاب کنید.
8
روی OK کلیک کنید .
9
 روی دکمه Show  Legends در نوار ابزار Graphics کلیک کنید .
کسر حجمی سیال 1 (pf)
1
در پنجره Model  Builder ، روی Volume  Fraction  of  Fluid   (pf) کلیک کنید .
2
در پنجره Settings for 2D  Plot  Group ، بخش Data را پیدا کنید .
3
از لیست زمان  (ها) ، 0 را انتخاب کنید .
4
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
نمودار به دست آمده را با آنچه در پانل سمت چپ بالای شکل 1 است مقایسه کنید . برای ایجاد نمودارهای باقیمانده، جواب را برای مقادیر زمانی 1، 2، 4، 10، و 20 ثانیه رسم کنید.
مراحل زیر را برای بازتولید طرح در شکل 2 دنبال کنید .
میانگین سطح 1
1
در نوار ابزار Results ، روی  More  Derived  Values ​​کلیک کنید و Average>Surface  Average را انتخاب کنید .
2
فقط دامنه 1 را انتخاب کنید.
3
در پنجره تنظیمات برای میانگین سطح  ، روی Replace Expression در گوشه سمت راست بالای بخش Expressions کلیک کنید . از منو، Component (comp1)>Phase Field>Phase field variables>phipf – Phase variable فیلد را انتخاب کنید .
4
 روی ارزیابی کلیک کنید .
جدول
1
به پنجره Table بروید .
2
روی Table  Graph در نوار ابزار پنجره کلیک کنید .
نتایج
نمودار جدول 1
مشاهده می شود که جرم در طول شبیه سازی حفظ می شود.
