تهویه جابجایی
معرفی
مثال حاضر عملکرد یک سیستم تهویه جابجایی را بررسی می کند. با توجه به مقادیر اندازه‌گیری شده برای سرعت ورودی، دمای ورودی، و شار گرما، این شبیه‌سازی پیکربندی‌های میدانی دما و سرعت هوا را به دست می‌دهد که با اندازه‌گیری‌های تجربی و مدلهای جهانی تحلیلی سازگار است (مرجع 1 ) .
تعریف مدل
به طور کلی دو دسته تهویه وجود دارد: تهویه مخلوط و تهویه جابجایی. در تهویه جابه‌جایی، هوا وارد یک اتاق در سطح کف می‌شود و هوای گرم‌تر را جابه‌جا می‌کند تا به دمای مطلوب برسد. منابع گرمایشی در اتاق می‌تواند شامل دستگاه‌های الکترونیکی فعال یا جت‌های ورودی هوای گرم باشد. یک مشکل بالقوه با رویکرد تهویه جابجایی این است که ممکن است تغییرات دما و طبقه بندی قوی ایجاد شود.
هندسه مدل شامل یک محفظه آزمایش به ابعاد 2.5 متر در 3.65 متر در 3 متر است. یک جت گرم از یک ورودی واقع در مرکز طبقه وارد محفظه می شود. هوای تازه، در دمای ثابت و سرعت نسبتا کم، از طریق ورودی دیواری تامین می شود. گرما از طریق یک اگزوز که در مرکز سقف قرار دارد از محفظه خارج می شود. دیوارهای اتاق ها تقریباً کاملاً عایق بندی شده اند.

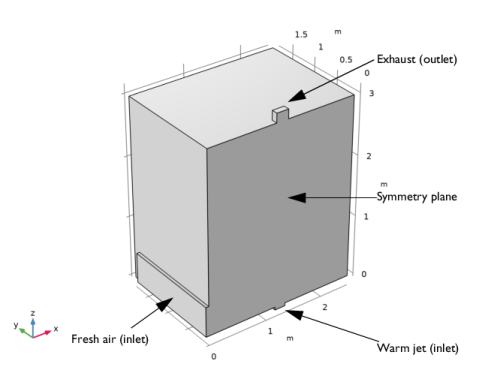

همانطور که در شکل 1 نشان داده شده است، تقارن دامنه مدل سازی را به نصف محفظه کاهش می دهد . جت گرم 0.028 متر مکعب بر ثانیه هوا را در دمای 45 درجه سانتیگراد وارد اتاق می کند. دمای هوای تازه 21 درجه سانتیگراد و دارای دبی 0.05 متر مکعب بر ثانیه است.
شکل 1: دامنه مدل سازی به دلیل تقارن به نصف اندازه محفظه کاهش می یابد.
همرفت گرما می تواند اجباری یا آزاد باشد. همرفت اجباری رخ می دهد اگر
(1)
که در آن g گرانش (m/s 2 )، α (1/K) ضریب انبساط حرارتی، T (K) دما، U (m/s) سرعت، و L (m) به مشخصه اشاره دارد. طول. معادله 1 بیان می کند که نیروی شناوری در مقایسه با نیروی اینرسی کوچک است. در چنین شرایطی، ویژگی میدان جریان با عدد رینولدز توصیف می‌شود،
جایی که ν (m2 / s) ویسکوزیته سینماتیکی است. اگر معادله 1 برآورده نشود، همرفت طبیعی اتفاق می‌افتد، در این صورت کاراکتر میدان جریان با عدد گراشوف توصیف می‌شود.
جایی که ν (m2 / s) ویسکوزیته سینماتیکی است. اگر معادله 1 برآورده نشود، همرفت طبیعی اتفاق می‌افتد، در این صورت کاراکتر میدان جریان با عدد گراشوف توصیف می‌شود.
اگر نیروهای همرفتی و نیروهای شناور از نظر بزرگی یکسان باشند،
می توان آن را به عنوان نسبت بین نیروهای اینرسی و ویسکوز تفسیر کرد. یعنی وقتی عدد گراشوف زیاد باشد جریان متلاطم می شود.
می توان آن را به عنوان نسبت بین نیروهای اینرسی و ویسکوز تفسیر کرد. یعنی وقتی عدد گراشوف زیاد باشد جریان متلاطم می شود.برای بررسی اینکه آیا رابطه 1 برقرار است یا خیر، هوا می تواند به عنوان یک گاز ایده آل تقریب شود که در این صورت α = 1 / T . علاوه بر این، ΔT ≈ 20 K، U ≈ 1 متر بر ثانیه، و L≈ 2 متر . این می دهد
از این رو، این عدد گراشوف است که مشخص می کند جریان آشفته یا آرام است. با استفاده از همان تقریب های بالا:
(2)
معادله 2 به وضوح نشان می دهد که جریان متلاطم است.
ملاحظات مدلسازی
شما جریان را با استفاده از مدل k – ω مدل می کنید . دلیل اصلی استفاده از مدل k – ω نسبت به مدل k – ε این است که اولی به طور کلی در مورد پیش‌بینی سرعت پخش جت‌ها قابل اعتمادتر است ( مرجع 2 ).
همانطور که در شکل 1 مشاهده می شود ، ورودی ها و خروجی ها با دامنه های کوچک گسترش یافته اند. این برای جلوگیری از داشتن شرایط سرعت عمود بر شرایط عدم نفوذ دیوارها است که اغلب از نظر عددی ناپایدار است.
نتایج و بحث

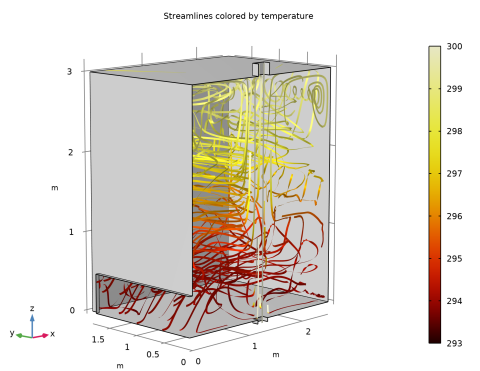

شکل 2 نمودار ساده رنگ شده با دما را نشان می دهد. همانطور که انتظار می رود، یک طبقه بندی در z≈ 1 متر با یک الگوی چرخش پیچیده در بالاوجود دارد
شکل 2: خطوط مستقیم رنگ شده با دمایی که میدان سرعت را نشان می دهد.
تصویر کمی بیشتر در شکل 3 نشان داده شده است که سطوح هم سطح میدان دما را نشان می دهد. طبقه بندی در اینجا به وضوح قابل مشاهده است. نتیجه به خوبی با نتایج تجربی در Ref. 1 .
شکل 3: سطوح ایزوسطح دما.

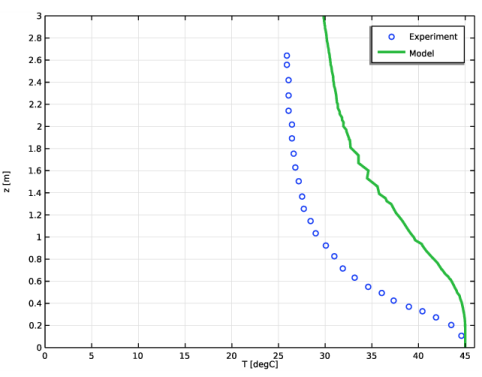

شکل 4 مقایسه ای از دمای محاسبه شده و اندازه گیری شده را در امتداد خط ( 1.25 ، 0 ، 0 ) → ( 1.25 ، 0 ، 3 ) نشان می دهد ، یعنی از طریق مرکز جت. در حالی که نتیجه محاسباتی روند اصلی را با کاهش دما با ارتفاع به تصویر می‌کشد، همچنان نتیجه آزمایشی را با دمای 2 درجه سانتیگراد در z = 2.6 متر پیش‌بینی می‌کند. برای این موضوع، دو دلیل محتمل است. اولین مورد، همانطور که در Ref. 1 ، که محفظه آزمایش به اندازه مورد نظر عایق بندی نشده است. توضیح احتمالی دیگر این است که شناوری باعث تولید در kو معادلات ω (به عنوان مثال رفرنس 3 را ببینید ) باید برای بازتولید دقیقتر نتایج تجربی گنجانده شوند.
شکل 4: دمای ستون.
منابع
1. D. Mazoni و P. Guitton، “تأیید مدلهای ساده شده تهویه جابجایی”، مجموعه مقالات “شبیه سازی ساختمان 97” ، پنجمین کنفرانس بین المللی IBSPA، جلد. I، صفحات 233-239، انجمن بین المللی شبیه سازی عملکرد ساختمان (IBSPA)، 1997.
2. DC Wilcox، مدل آشفتگی برای CFD ، ویرایش دوم، صنایع DCW، La Canada، CA، 1998.
3. S. Tieszen، A. Ooi، P. Durbin و M. Behnia، “مدلسازی انتقال حرارت همرفتی طبیعی،” مجموعه مقالات برنامه تابستان 1998 ، استنفورد: مرکز تحقیقات آشفتگی، 1998.
مسیر کتابخانه برنامه: CFD_Module/Nonisothermal_Flow/displacement_ventilation
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Fluid Flow> Nonisothermal Flow> Turbulent Flow> Turbulent Flow، k- ω را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
اچ | 3[m] | 3 متر | ارتفاع اتاق |
D | 2.5[m] | 2.5 متر | عمق اتاق |
دبلیو | 3.65 [m] | 3.65 متر | عرض اتاق |
اچ دی | 0.5[m] | 0.5 متر | ارتفاع ورودی دیفیوزر |
آگهی | 1.7 [m^2] | 1.7 متر مربع | ناحیه ورودی دیفیوزر |
مانند | 0.0324 [m^2] | 0.0324 متر مربع | منطقه ورودی منبع |
به | 0.04 [m^2] | 0.04 متر مربع | منطقه خروجی |
تعاریف
متغیرهای 1
1 | در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای محلی را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
ام‌اس | 0.028 [m^3/s] | m³/s | نرخ جریان حجمی در منبع |
Md | 0.051 [m^3/s] | m³/s | نرخ جریان حجمی در دیفیوزر |
ما | خانم/ع | ام‌اس | سرعت ورودی منبع |
Ud | Md/Ad | ام‌اس | سرعت ورودی دیفیوزر |
Tdiff | 21 [درجه سانتیگراد] | ک | دمای هوای دیفیوزر |
Tsource | 45 [درجه سانتیگراد] | ک | دمای هوا منبع |
همه | 17 [درجه سانتیگراد] | ک | دمای بیرون |
هندسه 1
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، D را تایپ کنید . |
4 | در قسمت Depth text W را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 2*H را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن y ، -W/2 را تایپ کنید . |
7 | در قسمت متن z ، -H را تایپ کنید . |
بلوک 2 (بلک2)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.05[m] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 2*Hd را تایپ کنید . |
5 | در قسمت Depth text، Ad/Hd را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -0.05[m] را تایپ کنید . |
7 | در قسمت متن y ، -Ad/Hd/2 را تایپ کنید . |
8 | در قسمت متن z ، -Hd را تایپ کنید . |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
3 | کادر تیک Keep interior borders را پاک کنید . |
4 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا هر دو شی انتخاب شوند. |
بلوک 3 (blk3)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 4[m] را تایپ کنید . |
4 | در قسمت Depth text 4[m] را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 4[m] را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -1[m] را تایپ کنید . |
7 | در قسمت متن y ، -2[m] را تایپ کنید . |
8 | در قسمت متن z ، -4[m] را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
3 | کادر تیک Keep interior borders را پاک کنید . |
4 | فقط شی uni1 را انتخاب کنید. |
5 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
6 | فقط شی blk3 را انتخاب کنید. |
بلوک 4 (بلک4)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 3[m] را تایپ کنید . |
4 | در قسمت Depth text 2[m] را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 5[m] را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -0.2[m] را تایپ کنید . |
7 | در قسمت متن y ، -2[m] را تایپ کنید . |
8 | در قسمت متن z ، -1[m] را تایپ کنید . |
تفاوت 2 (dif2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
3 | کادر تیک Keep interior borders را پاک کنید . |
4 | فقط شی dif1 را انتخاب کنید. |
5 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
6 | فقط شی blk4 را انتخاب کنید. |
بلوک 5 (بلک5)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، sqrt(As) را تایپ کنید . |
4 | در قسمت Depth text sqrt(As)/2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، H/2 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، D/2-sqrt(As)/2 را تایپ کنید . |
7 | در قسمت متن z ، -0.05[m] را تایپ کنید . |
بلوک 6 (بلک6)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، sqrt(Ao) را تایپ کنید . |
4 | در قسمت Depth text sqrt(Ao)/2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 0.45[m] را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، D/2-sqrt(Ao)/2 را تایپ کنید . |
7 | در قسمت متن z ، H-0.3[m] را تایپ کنید . |

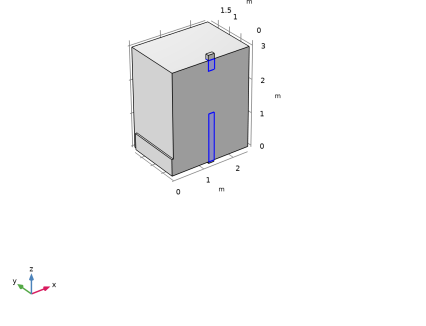

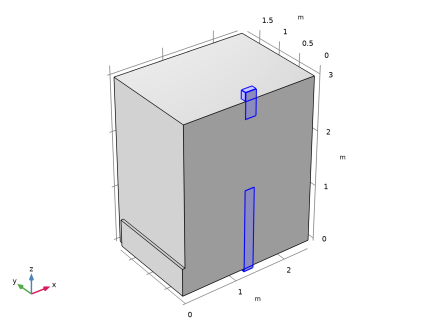

Mesh Control Domains 1 (mcd1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و Mesh Control Domains را انتخاب کنید . |
2 | در باله شی ، فقط دامنه‌های 2 و 5 را انتخاب کنید. |
ممکن است انتخاب دامنه ها با استفاده از پنجره Selection List آسانتر باشد . برای باز کردن این پنجره، در نوار ابزار Home روی Windows کلیک کرده و Selection List را انتخاب کنید . (اگر از دسکتاپ کراس پلتفرم استفاده می کنید، ویندوز را در منوی اصلی پیدا می کنید.)
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
4 | در پنجره Model Builder ، گره Geometry 1 را جمع کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
هندسه مدل اکنون کامل شده است و باید مانند شکل 1 باشد .
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
جریان آشفته، K- ω (SPF)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Turbulent Flow، k- ω (spf) کلیک کنید . |
2 | در پنجره تنظیمات برای جریان آشفته ، k- ω ، بخش Physical Model را پیدا کنید . |
3 | چک باکس Include gravity را انتخاب کنید . |
4 | بردار r ref را به عنوان مشخص کنید |
0 | ایکس |
0 | y |
H+0.15[m] | z |
تلاطم ناشی از شناوری را فعال کنید.
جاذبه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Turbulent Flow، k- ω (spf) روی Gravity 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جاذبه ، بخش شتاب جاذبه را پیدا کنید . |
3 | چک باکس Include buoyancy-induced turbulence را انتخاب کنید . |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | فقط مرز 13 را انتخاب کنید. |
3 | در پنجره تنظیمات برای ورودی ، بخش Velocity را پیدا کنید . |
4 | در قسمت متنی U 0 ، ما را تایپ کنید . |
5 | بخش شرایط آشفتگی را پیدا کنید . از لیست I T ، High (0.1) را انتخاب کنید . |
هوا احتمالا از طریق شبکه وارد می شود. بنابراین مناسب است که یک مقیاس شدت ورودی بالا و مقیاس طول کوتاه تنظیم شود.
ورودی 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای ورودی ، بخش Velocity را پیدا کنید . |
4 | در قسمت متنی U 0 ، Ud را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 | فقط مرز 10 را انتخاب کنید. |
3 | در پنجره تنظیمات خروجی ، بخش شرایط فشار را پیدا کنید . |
4 | چک باکس Normal flow را انتخاب کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
انتقال حرارت در سیالات (HT)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Transfer Heat in Fluids (ht) کلیک کنید . |
2 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
تقارن 1
فقط مرز 2 را انتخاب کنید.
دما 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Temperature را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
3 | در پنجره تنظیمات دما ، قسمت دما را بیابید . |
4 | در قسمت متنی T 0 ، Tdiff را تایپ کنید . |
دما 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Temperature را انتخاب کنید . |
2 | فقط مرز 13 را انتخاب کنید. |
3 | در پنجره تنظیمات دما ، قسمت دما را بیابید . |
4 | در قسمت متنی T 0 ، Tsource را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outflow را انتخاب کنید . |
2 | فقط مرز 10 را انتخاب کنید. |
شار حرارتی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | در پنجره تنظیمات Heat Flux ، بخش Heat Flux را پیدا کنید . |
3 | از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
4 | در قسمت متن h ، 0.4[W/(m^2*K)] را تایپ کنید . |
5 | در قسمت متن T ، Tout را تایپ کنید . |
6 | فقط مرزهای 6-8 و 17 را انتخاب کنید. |
مش 1
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 راست کلیک کرده و Edit Physics-Induced Sequence را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متنی Minimum size element ، 0.015 را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Size 1 کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | فقط مرزهای 9، 11، 12 و 14-16 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.015 را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 2-5 را انتخاب کنید.  |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر بررسی حداکثر نرخ رشد عنصر را انتخاب کنید . در قسمت متن مرتبط، 1.05 را تایپ کنید . |
ویژگی های لایه مرزی 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Mesh 1>Boundary Layers 1 را گسترش دهید ، سپس روی Boundary Layer Properties 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت لایه ها را پیدا کنید . |
3 | در قسمت متنی ضریب تنظیم ضخامت ، 3 را تایپ کنید . |
4 | در قسمت متنی Number of layers عدد 5 را تایپ کنید . |
5 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید . |
نتایج
اگر طرح ها فقط بر اساس درخواست به روز شوند، ممکن است کار با مدل های بزرگ آسان تر باشد.
1 | در پنجره Model Builder ، روی Results کلیک کنید . |
2 | در پنجره تنظیمات برای نتایج ، قسمت به روز رسانی نتایج را پیدا کنید . |
3 | کادر بررسی Only plot when requested را انتخاب کنید . |
مطالعه 1
1 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
به بازتولید شکل 2 ادامه دهید .
نتایج
وضوح دیوار
1 | در پنجره Model Builder ، گره Wall Resolution (spf) را گسترش دهید ، سپس روی Wall Resolution کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | از لیست Coloring ، Uniform را انتخاب کنید . |
4 | از لیست رنگ ، خاکستری را انتخاب کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
ساده 1
1 | در پنجره Model Builder ، روی Wall Resolution (spf) کلیک راست کرده و Streamline را انتخاب کنید . |
2 | در پنجره تنظیمات برای Streamline ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
4 | بخش Streamline Positioning را پیدا کنید . از لیست موقعیت یابی ، چگالی یکنواخت را انتخاب کنید . |
5 | در قسمت متن جداسازی فاصله ، 0.07 را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Type ، Ribbon را انتخاب کنید . |
بیان رنگ 1
1 | روی Streamline 1 کلیک راست کرده و Color Expression را انتخاب کنید . |
2 | در پنجره تنظیمات برای Color Expression ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Heat Transfer in Fluids>Temperature>T – Temperature – K را انتخاب کنید . |
3 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای Color Table ، Thermal>ThermalDark را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای بیان رنگ ، برای گسترش بخش Range کلیک کنید . |
7 | تیک گزینه Manual color range را انتخاب کنید . |
8 | در قسمت حداقل متن، 293 را تایپ کنید . |
9 | در قسمت Maximum text عدد 300 را تایپ کنید . |
ساده 1
1 | در پنجره Model Builder ، روی Streamline 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Streamline ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت Title text، عبارت Streamlines با رنگ آمیزی دما را تایپ کنید . |
خطوط ساده
1 | در پنجره Model Builder ، در بخش Results روی Wall Resolution (spf) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Streamlines را در قسمت نوشتار Label تایپ کنید . |
خطوط همدما (ht)
مراحل زیر را برای بازتولید شکل 3 اجرا کنید .
ایزورفیس
1 | در پنجره Model Builder ، گره Isothermal Contours (ht) را گسترش دهید ، سپس روی Isosurface کلیک کنید . |
2 | در پنجره تنظیمات برای Isosurface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
4 | قسمت Levels را پیدا کنید . از لیست روش ورود ، سطوح را انتخاب کنید . |
5 | در قسمت متن Levels ، 22 23 24 25 26 را تایپ کنید . |
مراحل زیر شکل 4 را بازتولید می کند .
میز 1
1 | در نوار ابزار نتایج ، روی  جدول کلیک کنید . |
2 | در پنجره تنظیمات جدول ، بخش داده را پیدا کنید . |
3 | روی Import کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل displacement_ventilation_exp.txt دوبار کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
2 | روی انتهای سمت راست دکمه تقسیم صفحه نمایش 1 در نوار ابزار پنجره کلیک کنید. |
3 | از منو، نمودار جدول را انتخاب کنید . |
نتایج
نمودار جدول 1
1 | در پنجره Model Builder ، در بخش Results>1D Plot Group 6 ، روی Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، بخش داده را پیدا کنید . |
3 | از لیست داده های محور x ، ستون 2 را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، هیچکدام را انتخاب کنید . |
5 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
6 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
7 | از فهرست Legends ، Manual را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
آزمایش کنید |
Cut Line 3D 1
1 | در نوار ابزار نتایج ، بر روی  Cut Line 3D کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Line 3D ، بخش Line Data را پیدا کنید . |
3 | در ردیف 1 ، x را روی D/2 قرار دهید . |
4 | در ردیف 2 ، x را روی D/2 و z را روی H قرار دهید . |
گروه طرح 1 بعدی 6
1 | در پنجره Model Builder ، در بخش Results روی 1D Plot Group 6 کلیک کنید . |
2 | در پنجره Settings for 1D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Line 3D 1 را انتخاب کنید . |
نمودار خطی 1
1 | روی 1D Plot Group 6 کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت Expression text، z را تایپ کنید . |
4 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
5 | در قسمت Expression text، T را تایپ کنید . |
6 | از لیست واحد ، degC را انتخاب کنید . |
7 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست Width ، 3 را انتخاب کنید . |
8 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
9 | از فهرست Legends ، Manual را انتخاب کنید . |
10 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
مدل |
گروه طرح 1 بعدی 6
1 | در پنجره Model Builder ، روی 1D Plot Group 6 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . |
5 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، T [degC] را تایپ کنید . |
6 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، z [m] را تایپ کنید . |
7 | قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید . |
8 | در قسمت حداقل متن x ، 0 را تایپ کنید . |
9 | در قسمت حداکثر متن x ، 46 را تایپ کنید . |
10 | در فیلد متن حداقل y ، 0 را تایپ کنید . |
11 | در قسمت متن حداکثر y ، 3 را تایپ کنید . |
12 | در نوار ابزار 1D Plot Group 6 ، روی  Plot کلیک کنید . |
