تلسکوپ گریگوری-ماکسوتوف
معرفی
تلسکوپ Gregory-Maksutov یک تلسکوپ کاتادیوپتری ساده است که از یک عدسی تصحیح کننده کروی و یک آینه اولیه کروی تشکیل شده است. در این مثال، لنز تصحیح کننده و آینه به ترتیب با استفاده از بخش‌های «Spherical Lens 3D» و «Spherical Mirror 3D» از کتابخانه قسمت Ray Optics Module ساخته شده‌اند. مقطعی از طراحی نوری در شکل 1 نشان داده شده است .

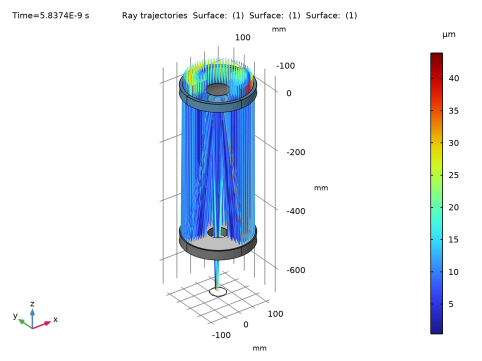

شکل 1: نمای کلی تلسکوپ گریگوری-ماکسوتوف.
خاستگاه تلسکوپ گرگوری-ماکسوتوف تمایل به اجتناب از تصحیح کننده کروی مورد استفاده در تلسکوپ های خانواده اشمیت بود. نمونه ای از این نوع تلسکوپ، تلسکوپ اشمیت-کاسگرین ، را نیز می توان در کتابخانه کاربردی ماژول اپتیک اشعه یافت. حداقل چهار طراح نوری، از جمله دیمیتری ماکسوتوف، در اوایل دهه 1940 راه حلی را یافتند که شامل یک لنز اصلاح کننده منیسک بود و این جان گرگوری بود که در سال 1957، طرح مورد استفاده در این آموزش را رایج کرد.
تعریف مدل
جزئیات تلسکوپ Gregory-Maksutov مورد استفاده در این آموزش را می توانید در Ref. 1 . این تلسکوپ دارای دیافراگم ورودی 200 میلی متر و نسبت کانونی f / 15 است. نسخه نوری دقیق در جدول 1 آورده شده است .
جزئیات | مواد | شعاع (میلی متر) | ضخامت (میلی متر) | قطر (میلی متر) | |
هدف – شی | – | – | بی نهایت | 0 | |
1 | سطح مرجع | – | – | 75.0000 | 0 |
2 | انسداد مرکزی | – | – | 20.0000 | 70.0000 |
متوقف کردن | اصلاح کننده، سطح 1 | N-BK7 | – 268.6151 | 30.0000 | 200.1688 |
4 | اصلاح کننده، سطح 2 | – | − 286.1193 | 453.0476 | 208.0594 |
5 | آینه اولیه 1 | آینه | − 1111.6100 | − 453.0476 | 217.0732 |
6 | آینه ثانویه 2 | آینه | − 286.1193 | 453.0476 | 48.2704 |
7 | راس آینه اصلی | – | – | 200.0000 | 0 |
تصویر | سطح تصویر | – | – | – | 26.0556 |
1
قطر سوراخ مرکزی آینه اولیه d = 60.0 میلی متر است.
2
سطح آینه ثانویه روی سطح 2 اصلاح کننده است.
هندسه تلسکوپ با استفاده از قطعات کتابخانه بخش ماژول Ray Optics ساخته شده است. اصلاح کننده منیسک با استفاده از نمونه ای از قسمت سه بعدی لنز کروی ایجاد می شود، در حالی که قسمت سه بعدی آینه کروی برای ایجاد آینه اولیه استفاده می شود. آینه ثانویه با دیافراگم روی سطح 2 اصلاح کننده منیسک تعریف می شود. یعنی سطح در نظر گرفته شده است که در این روزنه بازتابی داشته باشد. سایر انتخاب های از پیش تعریف شده در این قسمت برای تعیین دیافراگم های روشن اصلاح کننده و همچنین انسداد مرکزی استفاده می شود.
هنگام ساخت یک هندسه در COMSOL برای استفاده در ردیابی پرتوهای اپتیک هندسی، مهم است که بدانیم ترتیب قرارگیری عناصر نوری در یک دنباله هندسی بر نتایج ردیابی تأثیر نمی‌گذارد. با این حال، قرار دادن عناصر نوری نسبت به یکدیگر راحت است. این را می توان با در نظر گرفتن یکی از صفحات کاری داخلی در یک نمونه قطعه به عنوان مرجع برای قرار دادن نمونه قطعه بعدی به دست آورد. توالی هندسی تلسکوپ گرگوری-ماکسوتوف به دست آمده در شکل 2 نشان داده شده است . دستورالعمل های دقیق برای ایجاد هندسه را می توان در پیوست – دستورالعمل هندسه یافت .

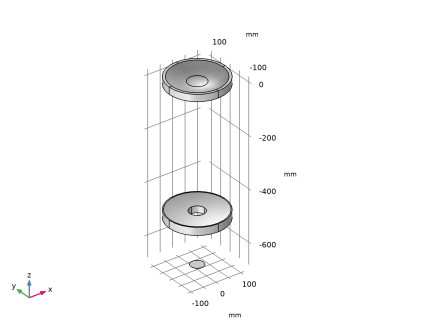

شکل 2: توالی هندسی تلسکوپ گرگوری-ماکسوتوف.

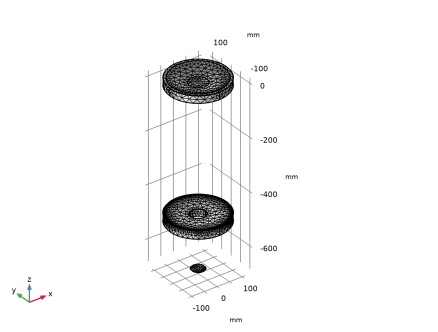

شکل 3: مش برای تلسکوپ گریگوری-ماکسوتوف. توجه داشته باشید که مش پیش فرض مبتنی بر فیزیک باید کمی اصلاح شود تا دقت ردیابی پرتو بهبود یابد.
نتایج و بحث
یک ردیابی پرتو با استفاده از سه طول موج (486 نانومتر، 546 نانومتر و 656 نانومتر) در سه زاویه میدان (0، 0.125، و 0.25 درجه) انجام شده است. شکل 4 مسیر پرتوهای حاصل را نشان می دهد. بیان رنگ نشان دهنده موقعیت پرتوها در سطح تصویر است.
در شکل 5 ، تقاطع پرتوها با سطح تصویر نشان داده شده است. این نمودار نقطه ای هر یک از سه زاویه میدان را نشان می دهد که در آن بیان رنگ طول موج است.

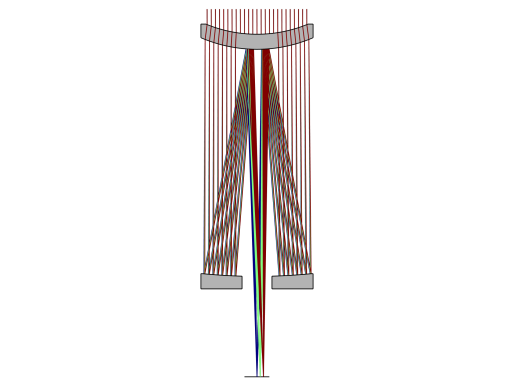

شکل 4: نمودار پرتوی برای تلسکوپ گرگوری-ماکسوتوف با فاصله شعاعی از مرکز.

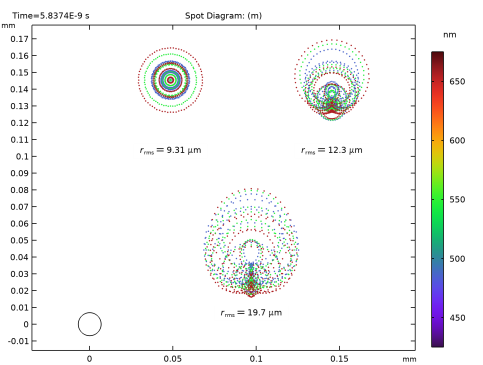

شکل 5: نمودار نقطه ای برای تلسکوپ گرگوری-ماکسوتوف با رنگ آمیزی طول موج. برای مرجع، دیسک Airy در گوشه پایین سمت چپ نشان داده شده است.
ارجاع
1. GH Smith، R. Ceragioli و R. Berry، تلسکوپ ها، چشمی ها و اخترگراف ها: طراحی، تجزیه و تحلیل و عملکرد اپتیک های نجومی مدرن ، ویلمن-بل، 2012.
مسیر کتابخانه برنامه: Ray_Optics_Module/Lenses_Cameras_and_Telescopes/gregory_maksutov_telescope
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Optics>Ray Optics>Geometrical Optics (gop) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > ردیابی پرتو را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1: تجویز لنز
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، پارامترهای 1: تجویز لنز را در قسمت نوشتار برچسب تایپ کنید . هنگامی که دنباله هندسی در بخش زیر درج شود، نسخه لنز اضافه خواهد شد. |
پارامترهای 2: عمومی
پارامترهای شبیه سازی را می توان از یک فایل متنی بارگیری کرد.
1 | در نوار ابزار Home ، روی  پارامترها کلیک کنید و Add>Parameters را انتخاب کنید . |
2 | در پنجره تنظیمات برای پارامترها ، پارامترهای 2: عمومی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Parameters را پیدا کنید .  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل gregory_maksutov_telescope_parameters.txt دوبار کلیک کنید . |
تلسکوپ گریگوری-ماکسوتوف
دنباله هندسه آماده شده را از فایل وارد کنید. می توانید دستورالعمل ایجاد هندسه را در پیوست مطالعه کنید. پس از درج، تعاریف لنز در گره پارامترها در دسترس خواهد بود .
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
4 | در قسمت نوشتار برچسب ، تلسکوپ Gregory-Maksutov را تایپ کنید . |
5 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
6 | به پوشه Application Libraries مدل بروید و روی فایل gregory_maksutov_telescope_geom_sequence.mph دوبار کلیک کنید . |
7 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
8 |  روی دکمه Orthographic Projection در نوار ابزار Graphics کلیک کنید . هندسه حاصل را با شکل 2 مقایسه کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Optical>Schott Glass>Schott N-BK7 Glass را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
شیشه شات N-BK7 (مت1)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، همه (اصلاح کننده) را انتخاب کنید . |
اپتیک هندسی (GOP)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometrical Optics (gop) کلیک کنید . |
2 | فقط دامنه 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای اپتیک هندسی ، بخش انتشار و انتشار پرتو را پیدا کنید . |
4 | از لیست توزیع طول موج پرتوهای آزاد شده ، Polychromatic را انتخاب کنید ، طول موج خلاء را مشخص کنید . |
5 | در قسمت متنی Maximum number of secondary rays 0 را تایپ کنید . در این شبیه‌سازی، نور سرگردان ردیابی نمی‌شود، بنابراین پرتوهای منعکس شده در سطوح عدسی تولید نمی‌شوند. |
خواص متوسط 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Geometrical Optics (gop) روی Medium Properties 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های متوسط ، قسمت ویژگی های متوسط را پیدا کنید . |
3 | از فهرست ضریب شکست دامنه ها ، Get model dispersion from material را انتخاب کنید . ماده اضافه شده در بالا حاوی ضرایب پراکندگی نوری است که می تواند برای محاسبه ضریب شکست به عنوان تابعی از طول موج استفاده شود. |
ناپیوستگی مواد 1
1 | در پنجره Model Builder ، روی Material Discontinuity 1 کلیک کنید . |
2 | در پنجره Settings for Material Discontinuity ، بخش Rays to Release را پیدا کنید . |
3 | از لیست Release reflected rays ، هرگز را انتخاب کنید . |
آینه
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Mirror را انتخاب کنید . |
2 | در پنجره تنظیمات برای آینه ، Mirrors را در قسمت متن برچسب تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، آینه ها را انتخاب کنید . |
انسدادها
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار را انتخاب کنید . |
2 | در پنجره تنظیمات دیوار ، Obstructions را در قسمت متن برچسب تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، Obstructions را انتخاب کنید . |
4 | قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، ناپدید شدن را انتخاب کنید . |
تصویر
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار را انتخاب کنید . |
2 | در پنجره تنظیمات دیوار ، تصویر را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، همه ( صفحه تصویر) را انتخاب کنید . |
انتشار از گرید 1
پرتوها را از مجموعه ای از شبکه های شش قطبی با استفاده از کمیت های تعریف شده در پارامترهای 2: گره عمومی رها کنید .
1 | در نوار ابزار Physics ، روی  Global کلیک کنید و Release from Grid را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتشار از شبکه ، بخش مختصات اولیه را پیدا کنید . |
3 | از لیست Grid type ، Hexapolar را انتخاب کنید . |
4 | بردار q c را به صورت مشخص کنید |
dx1 | ایکس |
شما1 | y |
dz | z |
5 | بردار r c را به صورت مشخص کنید |
0 | ایکس |
0 | y |
1 | z |
6 | در قسمت متن Rc ، P_nom/2 را تایپ کنید . |
7 | در قسمت متن N c ، N_ring را تایپ کنید . |
8 | قسمت Ray Direction Vector را پیدا کنید . بردار L 0 را به صورت مشخص کنید |
vx1 | ایکس |
شما1 | y |
vz | z |
9 | قسمت خلاء طول موج را پیدا کنید . از لیست تابع توزیع ، فهرست مقادیر را انتخاب کنید . |
10 | در قسمت متن Values ، lam1 lam2 lam3 را تایپ کنید . این طول موج ها در پارامترهای 2: گره عمومی تعریف شده است. |
انتشار از Grid 2
1 | روی Release from Grid 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتشار از شبکه ، بخش مختصات اولیه را پیدا کنید . |
3 | بردار q c را به صورت مشخص کنید |
dx2 | ایکس |
خانه 2 | y |
4 | قسمت Ray Direction Vector را پیدا کنید . بردار L 0 را به صورت مشخص کنید |
vx2 | ایکس |
vy2 | y |
انتشار از Grid 3
1 | روی Release from Grid 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتشار از شبکه ، بخش مختصات اولیه را پیدا کنید . |
3 | بردار q c را به صورت مشخص کنید |
dx3 | ایکس |
dy3 | y |
4 | قسمت Ray Direction Vector را پیدا کنید . بردار L 0 را به صورت مشخص کنید |
vx3 | ایکس |
vy3 | y |
مش 1
بعد، مش را بسازید. ابتدا، مش را کمی اصلاح کنید تا دقت ردیابی اشعه بهبود یابد.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از فهرست اندازه عنصر ، Finer را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . مش باید شبیه شکل 3 باشد . |
مطالعه 1
مرحله 1: ردیابی اشعه
1 | در پنجره Model Builder ، در مطالعه 1 ، روی Step 1: Ray Tracing کلیک کنید . |
2 | در پنجره تنظیمات برای ردیابی پرتو ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | از لیست مشخصات مرحله زمان ، تعیین حداکثر طول مسیر را انتخاب کنید . |
4 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
5 | در قسمت متن Lengths ، 0 1750 را تایپ کنید . |
6 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
نمودار پرتو
اکنون، تغییراتی در نمودار پیش‌فرض Ray Trajectories ایجاد کنید.
1 | در پنجره تنظیمات برای گروه طرح سه بعدی ، نمودار پرتو را در قسمت نوشتار برچسب تایپ کنید . |
2 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
مسیرهای پرتو 1
در پنجره Model Builder ، گره Ray Diagram را گسترش دهید .
بیان رنگ 1
1 | در پنجره Model Builder ، گره Ray Trajectories 1 را گسترش دهید ، سپس روی Color Expression 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text عبارت (‘last’,gop.rrel) را تایپ کنید . این عبارت فاصله شعاعی از مرکز نقطه روی صفحه تصویر ایجاد شده توسط هر ویژگی رهاسازی را نشان می دهد. |
4 | از لیست واحد ، میکرومتر را انتخاب کنید . |
فیلتر 1
1 | در پنجره Model Builder ، روی Filter 1 کلیک کنید . |
2 | در پنجره تنظیمات برای فیلتر ، بخش Ray Selection را پیدا کنید . |
3 | از لیست Rays to include ، عبارت منطقی را انتخاب کنید . |
4 | در قسمت عبارت Logical for inclusion متن، عبارت (0,atan2(qy,qx)>-pi/2) را تایپ کنید . این فیلتر 1/4 از پرتوها را حذف می کند تا هندسه نوری قابل مشاهده باشد. |
نمودار پرتو
در ادامه، نمودارهای سطح را برای نشان دادن عناصر مختلف نوری تلسکوپ اضافه و رنگ می کنیم.
سطح 1
1 | در پنجره Model Builder ، روی Ray Diagram کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | از لیست Coloring ، Uniform را انتخاب کنید . |
4 | از لیست رنگ ، سفارشی را انتخاب کنید . |
5 | در ویندوز، روی نوار رنگی زیر کلیک کنید، یا – اگر از دسکتاپ چند پلتفرمی استفاده می کنید – روی دکمه Color کلیک کنید. |
6 | روی تعریف رنگ های سفارشی کلیک کنید . |
7 | مقادیر RGB را به ترتیب روی 54، 140 و 203 قرار دهید. |
8 | روی افزودن به رنگ های سفارشی کلیک کنید . |
9 | روی نمایش تنها پالت رنگ یا تأیید در دسکتاپ چند پلتفرمی کلیک کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، Exterior (اصلاح کننده) را انتخاب کنید . |
4 | فقط مرزهای 5-9، 11، 18، 19، 22 و 24 را انتخاب کنید. انسداد مرکزی و سطوح آینه را از این انتخاب بردارید. |
شفافیت 1
در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Transparency را انتخاب کنید .
سطح 2
1 | در پنجره Model Builder ، روی Ray Diagram کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | از لیست Coloring ، Uniform را انتخاب کنید . |
4 | از لیست رنگ ، خاکستری را انتخاب کنید . |
انتخاب 1
1 | روی Surface 2 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، آینه ها را انتخاب کنید . |
سطح 3
1 | در پنجره Model Builder ، روی Ray Diagram کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | از لیست Coloring ، Uniform را انتخاب کنید . |
4 | از لیست رنگ ، سفارشی را انتخاب کنید . |
5 | در ویندوز، روی نوار رنگی زیر کلیک کنید، یا – اگر از دسکتاپ چند پلتفرمی استفاده می کنید – روی دکمه Color کلیک کنید. |
6 | روی تعریف رنگ های سفارشی کلیک کنید . |
7 | مقادیر RGB را به ترتیب روی 105، 105 و 105 قرار دهید. |
8 | روی افزودن به رنگ های سفارشی کلیک کنید . |
9 | روی نمایش تنها پالت رنگ یا تأیید در دسکتاپ چند پلتفرمی کلیک کنید . |
انتخاب 1
1 | روی Surface 3 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، Obstructions را انتخاب کنید . |
4 | در نوار ابزار Ray Diagram ، روی  Plot کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . تصویر حاصل را با شکل 4 مقایسه کنید . |
نمودار نقطه ای
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 2D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح دو بعدی ، نمودار نقطه ای را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
نمودار نقطه ای 1
1 | در نوار ابزار Spot Diagram ، روی  More Plots کلیک کنید و Spot Diagram را انتخاب کنید . |
2 | در پنجره تنظیمات برای Spot Diagram ، بخش Layout را پیدا کنید . |
3 | از فهرست مکان مبدا ، میانگین را روی منطقه انتخاب کنید . این گزینه هر نقطه را در نقطه میانی همه پرتوها متمرکز می کند. |
4 | برای گسترش بخش Annotations کلیک کنید . کادر نمایش دایره را انتخاب کنید . |
5 | در قسمت متن Radius ، r_Airy را تایپ کنید . شعاع دیسک Airy در گره Parameters تعریف شد . |
بیان رنگ 1
1 | روی Spot Diagram 1 کلیک راست کرده و Color Expression را انتخاب کنید . |
2 | در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، gop.lambda0 را تایپ کنید . |
4 | از لیست واحد ، nm را انتخاب کنید . |
5 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
6 | در قسمت حداقل متن، 425 را تایپ کنید . |
7 | در قسمت Maximum text، 675 را تایپ کنید . |
8 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
9 | در کادر محاوره ای Color Table ، Rainbow>Spectrum را در درخت انتخاب کنید. |
10 | روی OK کلیک کنید . |
11 | در نوار ابزار Spot Diagram ، روی  Plot کلیک کنید . |
12 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . تصویر حاصل را با شکل 5 مقایسه کنید . |
ضمیمه – دستورالعمل هندسه
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 |  روی Done کلیک کنید . |
توالی هندسه تلسکوپ گرگوری-ماکسوتوف
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، توالی هندسه تلسکوپ Gregory-Maksutov را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Units را پیدا کنید . از لیست واحد طول ، میلی متر را انتخاب کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل gregory_maksutov_telescope_geom_sequence_parameters.txt دوبار کلیک کنید . این فایل حاوی جزئیات نسخه اپتیکال تلسکوپ است. |
کتابخانه های بخش
1 | در نوار ابزار Home ، روی  Windows کلیک کنید و Part Libraries را انتخاب کنید . |
2 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Gregory-Maksutov Telescope Geometry Sequence کلیک کنید . |
3 | در پنجره Part Libraries ، Ray Optics Module>3D>Spherical Lenses>spherical_lens_3d را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
5 | در کادر محاوره ای Select Part Variant ، در لیست Select part variant ، Specify clear diapperture diameter را انتخاب کنید . |
6 | روی OK کلیک کنید . |
توالی هندسه تلسکوپ گرگوری-ماکسوتوف
تصحیح کننده
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Gregory-Maksutov Telescope Geometry Sequence، روی Lens Spherical 3D 1 (pi1) کلیک کنید . |
2 | در پنجره تنظیمات مربوط به قسمت نمونه ، در قسمت نوشتار Label Corrector را تایپ کنید. یک دیافراگم در سطح پشتی اصلاح کننده نیز برای تعریف آینه ثانویه استفاده می شود. |
3 | قسمت پارامترهای ورودی را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
R1 | R1_corr | -268.62 میلی متر | شعاع انحنا، سطح 1 (+محدب/-مقعر) |
R2 | R2_corr | -286.12 میلی متر | شعاع انحنا، سطح 2 (محدب / + مقعر) |
تی سی | Tc_corr | 30 میلی متر | ضخامت مرکز |
d0 | d0_corr | 225 میلی متر | قطر کامل لنز |
d1 | d1_corr | 205 میلی متر | قطر، سطح 1 |
d2 | d2_corr | 0 متر | قطر، سطح 2 |
d1_clear | d1c_corr | 70 میلی متر | قطر دیافراگم شفاف، سطح 1 |
d2_clear | d2c_corr | 60 میلی متر | قطر دیافراگم شفاف، سطح 2 |
nix | nix | 0 | محور نوری محلی، مولفه x |
نی | نی | 0 | محور نوری محلی، مولفه y |
سلسله | سلسله | -1 | محور نوری محلی، مولفه z |
کتابخانه های بخش
1 | در نوار ابزار Home ، روی  Windows کلیک کنید و Part Libraries را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Gregory-Maksutov Telescope Geometry Sequence کلیک کنید . |
3 | در پنجره Part Libraries ، Ray Optics Module>3D>Mirrors>spherical_mirror_3d را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
5 | در کادر محاوره ای Select Part Variant ، در لیست Select part variant ، Specify clear diapperture diameter را انتخاب کنید . |
6 | روی OK کلیک کنید . |
توالی هندسه تلسکوپ گرگوری-ماکسوتوف
آینه اولیه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Gregory-Maksutov Telescope Geometry Sequence، روی Spherical Mirror 3D 1 (pi2) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، آینه اصلی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت پارامترهای ورودی را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
آر | R_prim | -1111.6 میلی متر | شعاع انحنا (+محدب/-مقعر) |
تی سی | Tc_prim | 25 میلی متر | ضخامت مرکز |
d0 | d0_prim | 225 میلی متر | آینه تمام قطر |
d1 | d1_prim | 217.5 میلی متر | قطر سطح آینه |
d_clear | dc_prim | 0 متر | قطر دیافراگم شفاف |
d_hole | dh_prim | 60 میلی متر | قطر سوراخ مرکزی |
nix | 0.0 | 0 | محور نوری محلی، مولفه x |
نی | 0.0 | 0 | محور نوری محلی، مولفه y |
سلسله | 1.0 | 1 | محور نوری محلی، مولفه z |
4 | قسمت Position and Orientation of Output را پیدا کنید . سیستم مختصات را برای مطابقت با بخش فرعی پیدا کنید . از لیست Take work plane from ، Corrector (pi1) را انتخاب کنید . |
5 | از لیست صفحه کار ، سطح 2 راس تقاطع (wp2) را انتخاب کنید . |
6 | زیربخش Displacement را پیدا کنید . در قسمت متن zw ، z_prim را تایپ کنید . |
کتابخانه های بخش
1 | در نوار ابزار Home ، روی  Windows کلیک کنید و Part Libraries را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Gregory-Maksutov Telescope Geometry Sequence کلیک کنید . |
3 | در پنجره Part Libraries ، Ray Optics Module>3D>Apertures and Obstructions>circular_planar_annulus را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
توالی هندسه تلسکوپ گرگوری-ماکسوتوف
صفحه تصویر
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Gregory-Maksutov Telescope Geometry Sequence، روی حلقه مسطح دایره ای 1 (pi3) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، صفحه تصویر را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت پارامترهای ورودی را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
d0 | d0_img | 50 میلی متر | قطر، بیرونی |
d1 | 0.0 | 0 متر | قطر، داخلی |
4 | قسمت Position and Orientation of Output را پیدا کنید . سیستم مختصات را برای مطابقت با بخش فرعی پیدا کنید . از لیست Take work plane from ، گزینه Primary mirror (pi2) را انتخاب کنید . |
5 | از لیست صفحه کار ، تقاطع راس آینه (wp1) را انتخاب کنید . |
6 | زیربخش Displacement را پیدا کنید . در قسمت متن zw ، z_img+delta_z_img را تایپ کنید . مختصات z صفحه تصویر برای توضیح این واقعیت که ردیابی پرتو در خلاء انجام می شود، آفست می شود. |
7 |  روی Build All Objects کلیک کنید . |
8 |  روی دکمه Orthographic Projection در نوار ابزار Graphics کلیک کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
در بخش‌های بعدی، انتخاب‌هایی ایجاد می‌کنیم که می‌توان از آنها برای تعریف فیزیک و در حین پس پردازش استفاده کرد. توجه داشته باشید که از انتخاب های مرزی از پیش تعریف شده می توان برای ایجاد تعاریف سفارشی از دیافراگم ها و موانع واضح استفاده کرد.
کانسیلر (pi1)
1 | در پنجره Model Builder ، روی Corrector (pi1) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، برای گسترش بخش انتخاب دامنه کلیک کنید . |
3 | در جدول، کادر بررسی Keep را برای همه انتخاب کنید . |
4 | برای گسترش بخش انتخاب مرزها کلیک کنید . در جدول، کادرهای Keep را برای Exterior و Surface 1 انتخاب کنید . |
5 | برای انتخاب ردیف شماره 2 در جدول کلیک کنید. |
6 | روی New Cumulative Selection کلیک کنید . |
7 | در کادر محاوره ای New Cumulative Selection ، Obstructions را در قسمت متن نام تایپ کنید . |
8 | روی OK کلیک کنید . |
9 | در پنجره تنظیمات برای نمونه قسمت ، قسمت انتخاب مرزها را پیدا کنید . |
10 | در جدول تنظیمات زیر را وارد کنید: |
نام | نگاه داشتن | فیزیک | کمک به |
لبه ها | √ | انسدادها |
11 | برای انتخاب ردیف شماره 3 در جدول کلیک کنید. |
12 | روی New Cumulative Selection کلیک کنید . |
13 | در کادر محاوره ای New Cumulative Selection ، Mirrors را در قسمت متن نام تایپ کنید . |
14 | روی OK کلیک کنید . |
15 | در پنجره تنظیمات برای نمونه قسمت ، قسمت انتخاب مرزها را پیدا کنید . |
16 | برای انتخاب ردیف شماره 4 در جدول کلیک کنید. |
17 | روی New Cumulative Selection کلیک کنید . |
18 | در کادر محاوره ای New Cumulative Selection ، Clear Apertures را در قسمت متن Name تایپ کنید . |
19 | روی OK کلیک کنید . |
20 | در پنجره تنظیمات برای نمونه قسمت ، قسمت انتخاب مرزها را پیدا کنید . |
21 | در جدول تنظیمات زیر را وارد کنید: |
نام | نگاه داشتن | فیزیک | کمک به |
انسداد سطح 2 | √ | دیافراگم های شفاف |
آینه اولیه (pi2)
1 | در پنجره Model Builder ، روی Primary mirror (pi2) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت انتخاب مرزها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | نگاه داشتن | فیزیک | کمک به |
سطح آینه | √ | آینه | |
سطح عقب آینه | √ | انسدادها | |
لبه های آینه | √ | √ | انسدادها |
صفحه تصویر (pi3)
1 | در پنجره Model Builder ، روی Image plane (pi3) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت انتخاب مرزها را پیدا کنید . |
3 | در جدول، کادر بررسی Keep را برای همه انتخاب کنید . |
