فرض کنید که می خواهید چگالی ρ 1 را برای یک ماده به عنوان تابعی از فشار و دما تعریف کنید: ρ 1 = ρ 1 ( p , T ). می توانید تابع rho1(p,T) را نامگذاری کنید و از عبارت p*0.02897/8.314/T برای تعریف تابع استفاده کنید.
|
1
|
در نوار ابزار Materials ، روی دکمه Browse Materials
 ، Add Material  یا Blank Material  کلیک کنید تا یک ماده جدید به Component اضافه کنید (یا از یک ماده موجود در جایی که چگالی تعریف نشده است استفاده کنید، یا عبارت فعلی را برای چگالی دوباره تعریف کنید). |
|
2
|
یک خاصیت Density را به ماده اضافه کنید.
|
|
آ
|
در Model Builder ، روی گره Material کلیک کنید.
|
|
ب
|
در پنجره تنظیمات برای Material ، روی قسمت Material Properties کلیک کنید . در قسمت Basic Properties ، روی Density کلیک راست کرده و Add to Material را بزنید.
|
یک ویژگی Density به گروه ویژگی Basic اضافه می شود.
|
3
|
در Model Builder ، در زیر گره متریال، روی Basic کلیک راست کرده و Functions>Analytic را انتخاب کنید . این یک زیرگره تحلیلی
 ( ) در زیر Basic اضافه می کند . |
|
4
|

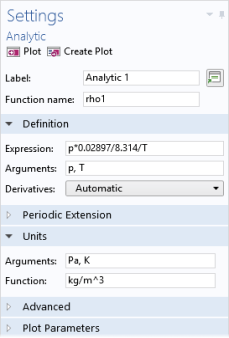

در پنجره تنظیمات برای تحلیل ، rho1 را در نام تابع وارد کنید . نام پیش فرض را جایگزین کنید.
|
|
5
|
در بخش تعریف :
|
|
آ
|
در قسمت Expression ، p*0.02897/8.314/T را وارد کنید .
|
|
ب
|
در ستون Arguments ، p,T را وارد کنید .
|
|
6
|
زیر واحدها :
|
|
آ
|
در قسمت Arguments به ترتیب Pa، K را به عنوان واحد فشار و دما وارد کنید.
|
|
ب
|
در قسمت Function ، kg/m^3 را به عنوان واحد خروجی تابع (تراکم) وارد کنید. اکنون می توان از تابع rho1 برای تعیین چگالی در مواد استفاده کرد.
 |
|
7
|

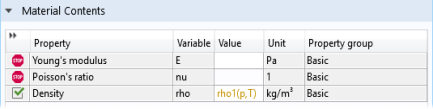

روی گره Material کلیک کنید. در پنجره تنظیمات برای Material ، در قسمت Material Contents ، rho1(p,T) را در ستون Value (در ردیف Density ) وارد کنید.
 |

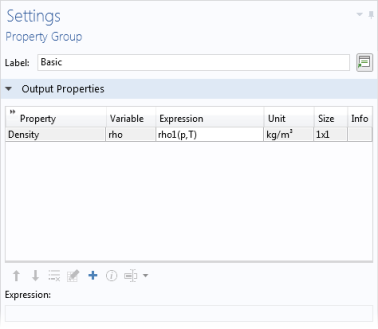

روی گره Basic کلیک کنید تا متوجه شوید که تابع تحلیلی تراکم در پنجره تنظیمات برای Property Group در قسمت Output Properties تعریف شده است. اگر هیچ متغیر p و T به ترتیب برای فشار و دما در جزء تعریف نشده باشد، عبارت نارنجی خواهد بود. شکل 9-15 را ببینید .
شکل 9-15: یک ویژگی چگالی با استفاده از یک تابع تحلیلی تعریف می شود.
