تست لرزش تصادفی یک مادربرد
معرفی
قطعات الکترونیکی اغلب در محیطی قرار می گیرند که در معرض ارتعاش قرار می گیرند. برای بسیاری از این قطعات، ممکن است انجام آزمایش های ارتعاش اجباری باشد. آزمایش ها با اتصال قطعه به میز تکان دهنده انجام می شود، جایی که در معرض شتاب شبه تصادفی قرار می گیرد. ورودی شتاب دارای محتوای فرکانسی است که توسط چگالی طیفی توان مشخص (PSD) داده می شود. ورودی گاهی اوقات چگالی طیفی شتاب (ASD) نیز نامیده می شود.
به منظور پیش بینی نتیجه چنین آزمایشی، می توان شبیه سازی را با استفاده از تحلیل ارتعاش تصادفی انجام داد. این مثال نشان می دهد که چگونه می توان چنین تحلیلی را انجام داد.
ساختار تجزیه و تحلیل شده یک مادربرد با برخی از اجزای متصل است.
تعریف مدل
هندسه
شکل 1 مادربردی را با طراحی معمولی برای دستگاه های کامپیوتری کوچکتر مانند کنسول های بازی نشان می دهد.

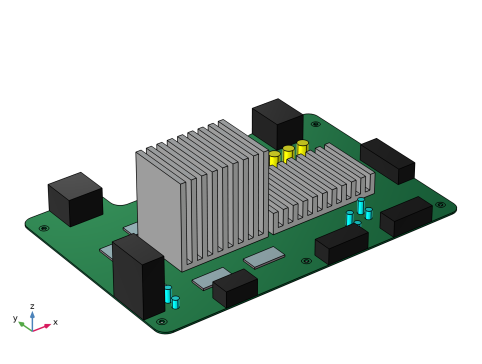

شکل 1: هندسه مادربرد.
یک پردازنده (CPU) و یک تراشه گرافیکی (GPU) توسط هیت سینک های عظیمی که برای خنک کننده غیرفعال استفاده می شوند پوشیده شده اند. تراشه های حافظه در کنار واحد CPU قرار دارند. تعدادی خازن استوانه ای در اندازه های مختلف روی مادربرد پراکنده شده است. چندین کانکتور برای تجهیزات جانبی در امتداد لبه های مادربرد قرار دارد. این تخته برای اتصال به محفظه از طریق شش پیچ و مهره در نظر گرفته شده است. دومی به صراحت مدل سازی نشده است. این سازه در طول آزمایش ارتعاش در همان مکان ها به میز لرزان متصل می شود.
مواد
خود برد از یک ماده PCB عمومی ساخته شده است. هیت سینک ها از آلومینیوم ساخته شده اند. تراشه ها از سیلیکون ساخته شده اند. اتصال دهنده ها به صورت بلوک های مستطیلی ساخته شده از پلاستیک مدل سازی شده اند. برخی از خواص مواد موثر برای نشان دادن خازن ها استفاده می شود.
میرایی رایلی با میرایی نسبی 0.04 در فرکانس های 40 و 1000 هرتز در نظر گرفته شده است.
محدودیت ها
هر شش سوراخ نصب در نظر گرفته می شود که روی میز شیکر ثابت شوند. برای اینکه بتوان نیروهای پیچ و مهره را اندازه گیری کرد، به جای قیودهای ثابت معمولی از اتصال دهنده های صلب استفاده می شود.
بارها

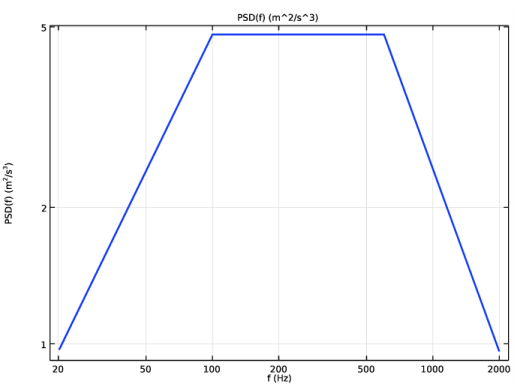

بارگیری با شتاب میز تکان دهنده تامین می شود. چگالی طیفی توان برای این آزمایش در شکل 2 نشان داده شده است . این آزمایش سه بار انجام می شود، جایی که سازه به طور مستقل در هر یک از سه جهت جهانی شتاب می گیرد. بنابراین، از سه گره ارتعاشی تصادفی مختلف نیز استفاده می شود. هنگامی که یک مطالعه مبتنی بر مودال استفاده می شود، شتاب را نمی توان به صراحت برای حرکت زمین تجویز کرد. در عوض، از ویژگی Base Excitation استفاده می شود. نیروی بدن یکنواختی را به سازه می دهد.
شکل 2: چگالی طیفی توان برای شتاب اعمال شده.
پیچ و مهره های نصب
مادربرد به گونه ای طراحی شده است که با شش پیچ M3 نصب شود. خواص زیر فرض می شود:
• | ناحیه تنش: 5 میلی متر 2 |
• | پیش تنیدگی نصب: 200 مگاپاسکال (با نیروی پیچ 1 کیلو نیوتن) |
• | ضریب اصطکاک بین پیچ و مدار چاپی: 0.12 |
با توجه به این اعداد، حداکثر نیروی برشی مجاز بدون لغزش
= 120 نیوتن است.
= 120 نیوتن است.هر پیچ توسط یک رابط سفت و سخت که در تمام درجات آزادی محدود شده است (DOFs) مدلسازی می‌شود، به طوری که اندازه‌گیری نیروهای واکنش فردی امکان‌پذیر است.
مش
شکل 3 مش استفاده شده را نشان می دهد.

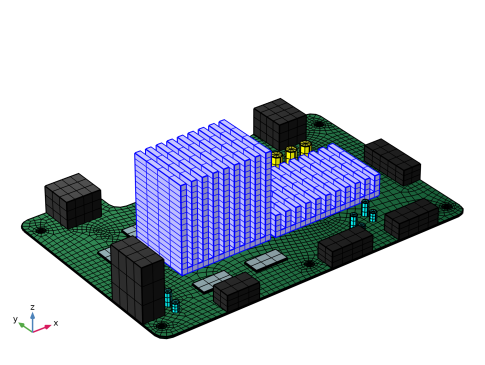

شکل 3: مش.
گسسته سازی با استفاده از این مش همراه با عناصر سرندیپیتی درجه دوم منجر به استفاده از حدود 100000 DOF در تجزیه و تحلیل فرکانس ویژه می شود.
نتایج و بحث
PSD تحریک یک محدوده فرکانس بزرگ، 20 تا 2000 هرتز را پوشش می دهد. به عنوان یک اثر، تعداد زیادی فرکانس ویژه و حالت های ویژه مربوطه (حدود 100 عدد ) باید محاسبه شوند. با این حال، استفاده از تمام این حالت‌های ویژه در مدل کاهش‌یافته ممکن است به زمان‌های ارزیابی طولانی منجر شود. بنابراین بررسی اهمیت نسبی آنها مفید است. یک شاخص خوب جرم مودال است. در شکل 4 ، جرم معین نسبی در هر جهت برای همه حالت های ویژه نشان داده شده است.

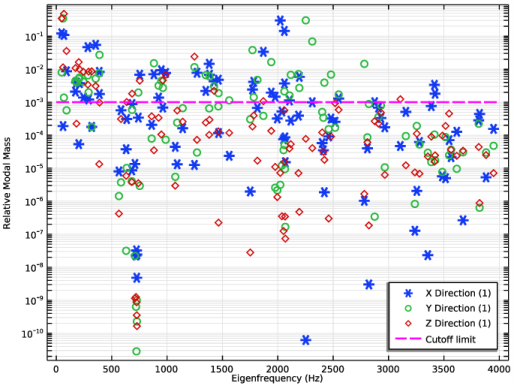

شکل 4: توزیع جرم مودال برای همه حالت های ویژه محاسبه شده.
همانطور که مشاهده می شود، جرم معین نسبی می تواند بر اساس مرتبه های بزرگی بین حالت های مختلف متفاوت باشد. در تحلیل‌ها، تنها حالت‌هایی با جرم مودال نسبی بزرگتر از 0.001 گنجانده شده‌اند. البته باید توجه داشت که حالت هایی که عمدتاً از حرکت یک جزء کوچک تشکیل شده اند می توانند مقدار کمی از ضریب مشارکت داشته باشند، بنابراین این نوع برش باید با احتیاط مورد استفاده قرار گیرد.

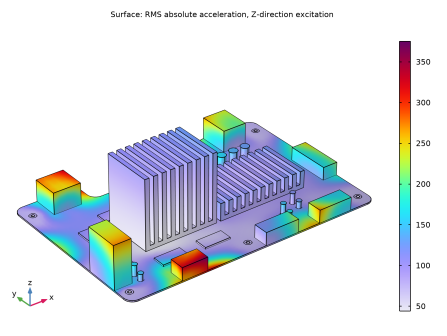

در شکل 5 تا شکل 7 ، شتاب های RMS برای هر یک از سه جهت تحریک ترسیم شده است. یک نکته مهم در اینجا این است که از آنجایی که شتاب واقعی میز تکان دهنده به نیروی اینرسی معادل تبدیل می شود، همه جابجایی ها، سرعت ها و شتاب ها نسبت به نقاط ثابت محاسبه می شوند. در حالی که این اغلب برای جابجایی ها مرتبط است، در بیشتر موارد به شتاب های نسبت به یک قاب ثابت در فضا ( شتاب های مطلق ) علاقه مند خواهید بود . این چیزی است که توسط یک شتاب سنج متصل اندازه گیری می شود. برای محاسبه مقادیر PSD و RMS برای شتاب مطلق، PSD تحریک باید اضافه شود. متغیرهای شتاب داخلی خاصی وجود دارد که از این تبدیل مراقبت می کند.

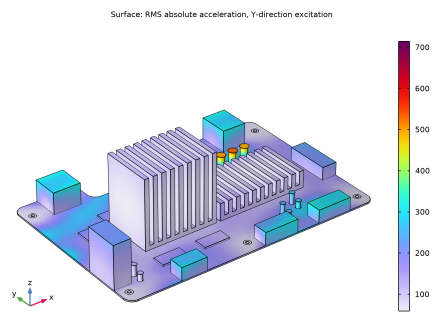

شکل 5: RMS شتاب مطلق ناشی از تحریک در جهت X.

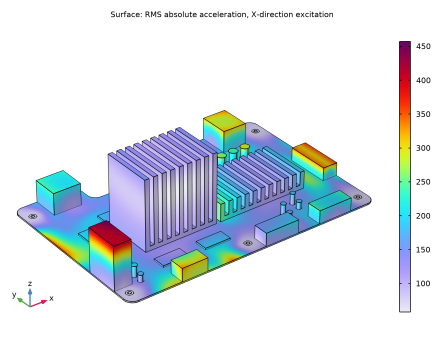

شکل 6: RMS شتاب مطلق ناشی از تحریک در جهت Y.
شکل 7: RMS شتاب مطلق ناشی از تحریک در جهت Z.
برای بدترین حالت (نشان داده شده در شکل 6 )، شتاب RMS در برخی از خازن ها به حدود 70 گرم می رسد . با فرض اینکه مقدار پیک سه برابر بزرگتر از RMS باشد، شتاب اوج را می توان تا حدود 200 گرم تخمین زد . این مقدار بالایی است، بنابراین شتاب های مجاز برای اجزای آسیب دیده باید بررسی شود.
به منظور درک بهتر نحوه مشارکت بخش‌های مختلف طیف در مقدار RMS، ترسیم PSD در مکان‌هایی با مقادیر RMS بالا آموزنده است. در شکل 8 تا شکل 10 ، PSD به عنوان تابعی از فرکانس برای نقطه ای در بالای یکی از خازن های کوچک نشان داده شده است که شتاب های بزرگ را در شکل 6 نشان می دهد . شما به وضوح می توانید ببینید که چگونه طیف ورودی با طیف خروجی برای جهت تحریک در فرکانس های پایین برابر است.

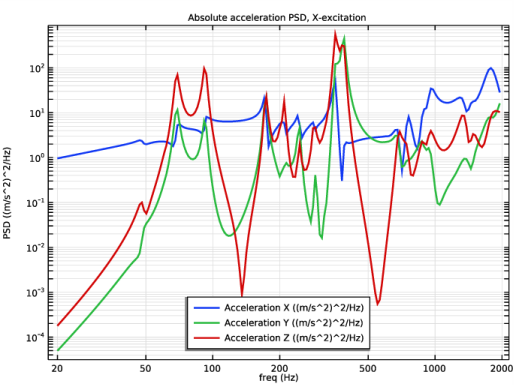

شکل 8: محاسبه‌شده PSD شتاب مطلق برای یکی از خازن‌ها هنگامی که تحت تحریک جهت X قرار می‌گیرد.

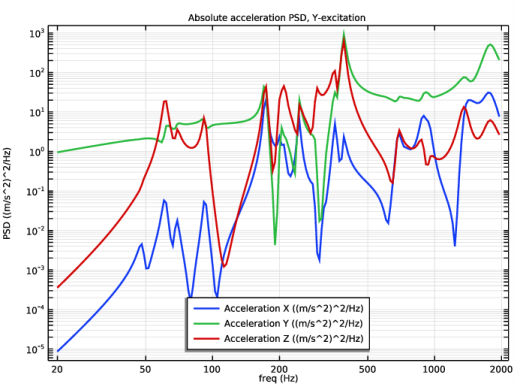

شکل 9: محاسبه‌شده PSD شتاب مطلق برای یکی از خازن‌ها هنگامی که تحت تحریک جهت Y قرار می‌گیرد.

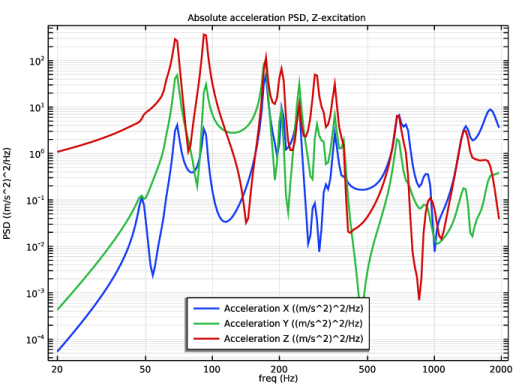

شکل 10: محاسبه‌شده PSD شتاب مطلق برای یکی از خازن‌ها هنگامی که تحت تحریک جهت Z قرار می‌گیرد.
در نهایت ظرفیت پیچ های نصب بررسی می شود. به طور خاص، خطر سر خوردن زیر سر پیچ ها در نظر گرفته شده است. با توجه به بزرگترین نیروی برشی مجاز برای یک پیچ،
یک حاشیه ایمنی را می توان به صورت تعریف کرد
یک حاشیه ایمنی را می توان به صورت تعریف کرد
که در آن این فرض که مقدار پیک بیش از مقدار RMS با ضریب 3 است معرفی شده است.
جداول تمام نیروهای پیچ و حاشیه های ایمنی مربوطه در گره های تحریک X-تحریک پیچ ، نیروهای پیچ Y-تحریک و نیروهای پیچ Z-تحریک تحت مقادیر مشتق شده ایجاد می شود . حاشیه برای همه پیچ‌ها مثبت است، با این حال در هر سه جهت تحریک برای پیچ‌های با برچسب ‘بولت 2’ و ‘پیچ 5’ بسیار کم است. کوچکترین مقدار، برای تحریک جهت Z ، حدود 0.02 است .
در صورت سر خوردن زیر سر پیچ، این خطر وجود دارد که پیچ چسبندگی خود را از دست بدهد. اگر این اتفاق بیفتد، کل تحلیل بی اعتبار می شود، زیرا شرایط مرزی دیگر یکسان نیست. با این حال، حاشیه ایمنی با توجه به مقدار اوج تخمینی تعیین می شود، بنابراین نیرو برای بسیاری از چرخه های بارگذاری زیاد نخواهد بود. بنابراین پیچ ها را می توان به عنوان معتبر در نظر گرفت.
نکاتی درباره پیاده سازی COMSOL
طیف شتاب داده شده مربوط به میز تکان دهنده است، این همان چیزی است که مکان های پیچ تجربه می کنند. بار با استفاده از یک گره تحریک پایه اعمال می شود . این معمولاً رویکرد ارجح است اگر همه پشتیبانی ها به طور همزمان حرکت کنند، همانطور که در تست ارتعاش وجود دارد. در غیر این صورت باید از روش تقریبی جرم بزرگ استفاده شود.
هنگام محاسبه مقدار RMS شتاب ها، از عملگرهای q2 و q2sq استفاده می شود. این عملگرها شبیه عملگر rms هستند ، اما به صورت درجه دوم عمل می کنند. ساده تر از این عملگرها، q2sq ، متغیرهای از پیش تعریف شده تعریف شده برای ارتعاش تصادفی را به عنوان ورودی می گیرد و مستقیماً RMS را برمی گرداند. هنگام ارائه فرم های درجه دوم تعریف شده توسط کاربر، به جای آن از عملگر q2 استفاده می شود. این عملگر مربع RMS را برمی گرداند. سه حالت زیر همان نتیجه را برای یک متغیر u به دست می‌دهد :
rvib1.rms(u،…)
sqrt(rvib1.q2(u^2،…)
rvib1.q2sq(sqrt(u^2+eps)،…)
برای جابجایی نسبی کل، موارد زیر برای محاسبه RMS معادل هستند:
rvib1.q2sq(solid.disp_rv،…)
sqrt(rvib1.q2(u^2+v^2+w^2,…)
rvib1.q2sq(sqrt(u^2+v^2+w^2+eps)،…)
توجه داشته باشید که آرگومان عملگر q2sq هرگز نباید صفر ارزیابی شود، بنابراین عدد کوچک eps را جمع می‌کنیم .
یکی از نتایج مطلوب، نیروهای گیره در پیچ و مهره است. در یک مطالعه مبتنی بر مودال، ارزیابی مستقیم نیروهای واکنش در محدودیت‌های ثابت امکان‌پذیر نیست. به همین دلیل، سوراخ ها با استفاده از شش رابط صلب محدود می شوند، که در آنها نیروها را می توان محاسبه کرد.
مسیر کتابخانه برنامه: MEMS_Module /Dynamics_and_Vibration/Motherboard_random_vibration
دستورالعمل مدلسازی
کتابخانه های کاربردی
1 | از منوی File ، Application Libraries را انتخاب کنید . |
2 | در پنجره Application Libraries ، MEMS Module>Dynamics and Vibration>Motherboard_shock_response را در درخت انتخاب کنید. |
3 |  روی Open کلیک کنید . |
گره های مربوط به مطالعات قبلی را حذف کنید.
تعاریف جهانی
شتاب (g) در مقابل فرکانس (Hz) (int1)، طیف عمودی (vsp)
1 | در پنجره Model Builder ، در زیر تعاریف جهانی ، Ctrl را کلیک کنید تا شتاب (g) در مقابل فرکانس (Hz) (int1) و طیف عمودی (vsp) را انتخاب کنید . |
2 | کلیک راست کرده و Delete را انتخاب کنید . |
مطالعه 2
در پنجره Model Builder ، روی Study 2 کلیک راست کرده و Delete را انتخاب کنید .
نتایج
در پنجره Model Builder ، گره Results>Datasets را گسترش دهید .
شبکه 1D 1، مطالعه 1/راه حل 1 (sol1)
1 | در پنجره Model Builder ، در Results>Datasets ، روی Ctrl کلیک کنید تا Grid 1D 1 و Study 1/Solution 1 (sol1) را انتخاب کنید . |
2 | کلیک راست کرده و Delete را انتخاب کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل motherboard_random_vibration_parameters.txt دوبار کلیک کنید . |
محدودیت را با اتصال دهنده های صلب جایگزین کنید، به طوری که نیروهای پیچ به راحتی قابل ارزیابی باشند.
تعاریف
سوراخ 1
1 | در پنجره Model Builder ، گره Component 1 (comp1) را گسترش دهید . |
2 | روی Component 1 (comp1)>Definitions کلیک راست کرده و Selections>Explicit را انتخاب کنید . |
3 | در پنجره تنظیمات برای Explicit ، سوراخ 1 را در قسمت متن برچسب تایپ کنید . |
4 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 | فقط مرزهای 6، 10، 11، 15 و 16 را انتخاب کنید. |
سوراخ 2
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، سوراخ 2 را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 24، 28، 29، 32 و 33 را انتخاب کنید. |
سوراخ 3
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، سوراخ 3 را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 40، 44، 45، 49 و 50 را انتخاب کنید. |
سوراخ 4
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، سوراخ 4 را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 8، 12، 13، 17 و 18 را انتخاب کنید. |
سوراخ 5
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، سوراخ 5 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 26، 30، 31، 34 و 35 را انتخاب کنید. |
سوراخ 6
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، سوراخ 6 را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 42، 46، 47، 51 و 52 را انتخاب کنید. |
مکانیک جامدات (جامدات)
محدودیت ثابت 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)> Solid Mechanics (solid) را گسترش دهید . |
2 | روی Component 1 (comp1)> Solid Mechanics (solid)> Fixed Constraint 1 کلیک راست کرده و Delete را انتخاب کنید . |
رابط سفت و سخت، سوراخ 1
1 | در پنجره Model Builder ، روی Solid Mechanics (solid) کلیک راست کرده و Connections>Rigid Connector را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال صلب ، در قسمت نوشتار برچسب ، کانکتور سفت، سوراخ 1 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 1 را انتخاب کنید . |
4 | بخش جابجایی تجویز شده در مرکز چرخش را پیدا کنید . تیک Prescribed in x direction را انتخاب کنید . |
5 | کادر بررسی تجویز شده در جهت y را انتخاب کنید . |
6 | تیک Prescribed in z direction را انتخاب کنید . |
7 | بخش چرخش تجویز شده را پیدا کنید . از لیست By ، چرخش محدود را انتخاب کنید . |
8 | تیک گزینه Constrain rotation حول محور x را انتخاب کنید . |
9 | تیک گزینه Constrain rotation حول محور y را انتخاب کنید . |
10 | برای باز کردن بخش Reaction Force Settings کلیک کنید . کادر بررسی نیروهای واکنش را انتخاب کنید . |
اتصال سفت و سخت، سوراخ 2
1 | روی Rigid Connector، Hole 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال سفت ، در فیلد نوشتاری برچسب ، کانکتور سفت، سوراخ 2 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 2 را انتخاب کنید . |
اتصال صلب، سوراخ 3
1 | روی Rigid Connector، Hole 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال سفت ، در قسمت نوشتار برچسب ، کانکتور سفت، سوراخ 3 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 3 را انتخاب کنید . |
اتصال صلب، سوراخ 4
1 | روی Rigid Connector، Hole 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال سفت ، در فیلد نوشتاری برچسب ، کانکتور سفت، سوراخ 4 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 4 را انتخاب کنید . |
اتصال صلب، سوراخ 5
1 | روی Rigid Connector، Hole 4 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال سفت ، در فیلد نوشتاری برچسب ، کانکتور سفت، سوراخ 5 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 5 را انتخاب کنید . |
اتصال صلب، سوراخ 6
1 | روی Rigid Connector، Hole 5 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اتصال سفت ، در فیلد نوشتاری برچسب ، کانکتور سفت، سوراخ 6 را تایپ کنید . |
3 | قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سوراخ 6 را انتخاب کنید . |
حل کننده مقدار ویژه را طوری تنظیم کنید که تمام فرکانس های ویژه در محدوده فرکانس جالب ثبت شوند. سپس، آن را اجرا کنید. توجه داشته باشید که فرکانس های ویژه خارج از محدوده طیف اعمال شده نیز می توانند به پاسخ دینامیکی کمک کنند، بنابراین دامنه در هر جهت با ضریب دو افزایش می یابد.
مطالعه 1
مرحله 1: فرکانس ویژه
1 | در پنجره Model Builder ، گره Study 1 را گسترش دهید ، سپس روی Step 1: Eigenfrequency کلیک کنید . |
2 | در پنجره تنظیمات برای Eigenfrequency ، قسمت Study Settings را پیدا کنید . |
3 | از فهرست روش جستجوی فرکانس ویژه ، منطقه را انتخاب کنید . |
4 | در قسمت متنی تعداد تقریبی فرکانس های ویژه ، 120 را تایپ کنید . |
5 | زیربخش منطقه جستجو را پیدا کنید . در قسمت متنی کوچکترین قسمت واقعی ، fL/2 را تایپ کنید . |
6 | در قسمت بزرگترین قسمت متنی ، fU*2 را تایپ کنید . |
7 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
8 | در پنجره تنظیمات برای مطالعه ، Study: Eigenfrequency را در قسمت نوشتار Label تایپ کنید . |
9 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
شکل حالت (جامد)
نموداری اضافه کنید که نشان می دهد جرم چگونه در حالت های ویژه محاسبه شده توزیع می شود.
مشارکت انبوه معین نسبی
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Relative Modal Mass Contribution را در قسمت نوشتاری Label تایپ کنید . |
3 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
rsp1.mEffLX/rsp1.mass | 1 | جهت X |
rsp1.mEffLY/rsp1.mass | 1 | جهت Y |
rsp1.mEffLZ/rsp1.mass | 1 | جهت Z |
4 |  روی ارزیابی کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
2 | روی Table Graph در نوار ابزار پنجره کلیک کنید . |
نتایج
نمودار جدول 1
1 | در پنجره Model Builder ، در بخش Results>1D Plot Group 2 ، روی نمودار جدول 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، قسمت Coloring and Style را پیدا کنید . |
3 | زیربخش Line style را پیدا کنید . از لیست Line ، هیچکدام را انتخاب کنید . |
4 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، چرخه را انتخاب کنید . |
5 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
6 | در نوار ابزار 1D Plot Group 2 ، روی  Plot کلیک کنید . |
7 |  روی دکمه y-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
توزیع انبوه معین
1 | در پنجره Model Builder ، در قسمت Results روی 1D Plot Group 2 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Modal Mass Distribution را در قسمت نوشتاری Label تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . |
4 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Relative Modal Mass را تایپ کنید . |
5 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
6 | در نوار ابزار Modal Mass Distribution ، روی  Plot کلیک کنید . |
بخش های خط 1
1 | روی Modal Mass Distribution کلیک راست کرده و Line Segments را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش‌های خط ، بخش x-Coordinates را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
0 | ||
fU*2 | حد فرکانس بالای طیف ورودی |
4 | قسمت y-Coordinates را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
0.001 | 1 | |
0.001 | 1 |
5 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست Color ، Magenta را انتخاب کنید . |
6 | زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
7 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
8 | از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
حد قطع |
10 | قسمت Data را پیدا کنید . از لیست Dataset ، مطالعه: Eigenfrequency/Solution 1 (sol1) را انتخاب کنید . |
11 | از لیست انتخاب فرکانس ویژه ، First را انتخاب کنید . |
12 | در نوار ابزار Modal Mass Distribution ، روی  Plot کلیک کنید . |
یک فیلتر اضافه کنید تا تجزیه و تحلیل‌های ارتعاش تصادفی تنها با استفاده از حالت‌های ویژه مربوطه انجام شوند. این کار ارزیابی نتایج را به میزان قابل توجهی سرعت می بخشد. در اینجا، گره طیف پاسخ موجود برای به دست آوردن جرم ساختاری استفاده می شود. به طور کلی، برای محاسبه جرم ساختار باید یک گره Mass Properties اضافه کنید.
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت Select Study ، Empty Study را انتخاب کنید . |
4 | کلیک راست کرده و Add Study را انتخاب کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
فیلتر حالت
در پنجره تنظیمات برای مطالعه ، Mode Filter را در قسمت نوشتار Label تایپ کنید .
راه حل ها را ترکیب کنید
1 | در نوار ابزار مطالعه ، روی  Combine Solutions کلیک کنید . |
2 | در پنجره تنظیمات برای ترکیب راه حل ها ، قسمت ترکیب تنظیمات راه حل ها را پیدا کنید . |
3 | از لیست عملیات راه حل ، Remove solutions را انتخاب کنید . |
4 | از لیست راه حل ، مطالعه: فرکانس ویژه/راه حل 1 (sol1) را انتخاب کنید . |
5 | از لیست روش Exclude ، Implicit را انتخاب کنید . |
6 | در قسمت متن Excluded if ، (comp1.rsp1.mEffLX<comp1.rsp1.mass*0.001)&&(comp1.rsp1.mEffLY<comp1.rsp1.mass*0.001)&&(comp1.rsp1.mEffLZ1<comp1) را تایپ کنید. جرم*0.001) . |
7 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
مطالعاتی را برای تجزیه و تحلیل ارتعاش تصادفی اضافه کنید. حالت های ویژه قبلاً محاسبه شده اند، بنابراین مطالعه 3 جدید تولید شده را می توان حذف کرد.
اضافه کردن مطالعه
1 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات از پیش تعیین شده برای واسط های فیزیک انتخاب شده > ارتعاش تصادفی (PSD) را انتخاب کنید . |
4 | کلیک راست کرده و Add Study را انتخاب کنید . |
5 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه: ساخت رام
در پنجره تنظیمات برای مطالعه ، Study: ROM building را در قسمت نوشتار Label تایپ کنید .
مرحله 1: کاهش مدل
1 | در پنجره Model Builder ، در قسمت Study: ROM building روی مرحله 1: Model Reduction کلیک کنید . |
2 | در پنجره تنظیمات برای کاهش مدل ، بخش تنظیمات کاهش مدل را پیدا کنید . |
3 | از فهرست Training for eigenmodes ، Mode Filter را انتخاب کنید . |
مطالعه 3
در پنجره Model Builder ، روی Study 3 کلیک راست کرده و Delete را انتخاب کنید .
توابعی را اضافه کنید که طیف شتاب را توصیف می کند. لگاریتم ها به منظور اطمینان از درون یابی خطی در فضای log-log استفاده می شوند. از آنجایی که طیف اصلی بر حسب واحدهای g^2/Hz تعریف شده است، باید به واحدهای SI تبدیل شود.
تعاریف جهانی
درون یابی 1 (int1)
1 | در نوار ابزار صفحه اصلی ، روی  Functions کلیک کنید و Global>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای درون یابی ، بخش واحدها را بیابید . |
3 | در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
int1 | m^2/s^3 |
4 | در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | هرتز |
5 | قسمت Definition را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
ورود به سیستم (20) | log (0.01*g_const^2) |
گزارش (100) | log (0.05*g_const^2) |
log (600) | log (0.05*g_const^2) |
ورود به سیستم (2000) | log (0.01*g_const^2) |
از آنجایی که طیف شتاب بر حسب لگاریتم تعریف می شود، برای انجام تبدیل، آن را در تابع دیگری قرار دهید.
تکه ای 1 (pw1)
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Global>Piecewise را انتخاب کنید . |
2 | در پنجره تنظیمات برای Piecewise ، در قسمت متن نام تابع ، PSD را تایپ کنید . |
3 | قسمت Definition را پیدا کنید . در قسمت Argument text، f را تایپ کنید . |
4 | زیربخش فواصل را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
شروع کنید | پایان | تابع |
fL | fU | exp(int1(log(f[1/Hz]))) |
5 | از لیست Extrapolation ، مقدار خاص را انتخاب کنید . |
6 | قسمت Units را پیدا کنید . در قسمت متن Arguments ، هرتز را تایپ کنید . |
7 | در قسمت متن Function ، m^2/s^3 را تایپ کنید . |
8 |  روی Create Plot کلیک کنید . |
نتایج
طیف شتاب
1 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Acceleration Spectrum را در قسمت نوشتار Label تایپ کنید . |
2 |  روی دکمه x-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
3 |  روی دکمه y-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
پارامترهایی را ایجاد کنید (کنترل های ROM) که قرار است برای طیف های شتاب استفاده شوند.
تعاریف جهانی
ورودی های مدل کاهش یافته جهانی 1
1 | در پنجره Model Builder ، گره Global Definitions>Reduced-Order Modeling را گسترش دهید ، سپس روی Global Reduced-Model Inputs 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ورودی‌های مدل کاهش‌یافته ، بخش ورودی‌های مدل کاهش‌یافته را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام کنترل | اصطلاح |
accX | 1[m/s^2] |
accY | 1[m/s^2] |
accZ | 1[m/s^2] |
بارهای مربوط به شتاب را از جدول لرزاننده اضافه کنید.
مکانیک جامدات (جامدات)
تحریک پایه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Base Excitation 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Base Excitation ، قسمت Base Excitation را پیدا کنید . |
3 | بردار a b را به صورت مشخص کنید |
accX | ایکس |
accY | y |
accZ | z |
میرایی را برای تحلیل پاسخ اضافه کنید.
مواد الاستیک خطی 1
در پنجره Model Builder ، روی Linear Elastic Material 1 کلیک کنید .
میرایی 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Damping را انتخاب کنید . |
2 | در پنجره Settings for Damping ، بخش Damping Settings را پیدا کنید . |
3 | از لیست پارامترهای ورودی ، نسبت میرایی را انتخاب کنید . |
4 | در قسمت متن f 1 عدد 40 را تایپ کنید . |
5 | در فیلد متنی ζ 1 ، 0.04 را تایپ کنید . |
6 | در قسمت متن f 2 ، 1000 را تایپ کنید . |
7 | در فیلد متنی ζ 2 ، 0.04 را تایپ کنید . |
مطمئن شوید که در صورت اجرای مجدد مطالعه فرکانس ویژه، از میرایی استفاده نمی شود.
مطالعه: فرکانس ویژه
مرحله 1: فرکانس ویژه
1 | در پنجره Model Builder ، در قسمت Study: Eigenfrequency روی مرحله 1: Eigenfrequency کلیک کنید . |
2 | در پنجره تنظیمات برای Eigenfrequency ، بخش Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)>Linear Elastic Material 1>Damping 1 را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
یک ROM بر اساس مرتبط ترین حالت های خاص ایجاد کنید.
مطالعه: ساخت رام
در نوار ابزار صفحه اصلی ،
روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .طیف های ارتعاشی تصادفی را ارائه دهید و رام را با آن آپدیت کنید.
تعاریف جهانی
لرزش تصادفی، X
1 | در پنجره Model Builder ، در قسمت Global Definitions>Reduced-Order Modeling روی Random Vibration 1 (rvib1) کلیک کنید . |
2 | در پنجره تنظیمات برای لرزش تصادفی ، ارتعاش تصادفی، X را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Power Spectrum را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام کنترل | چگالی طیفی توان |
accX | PSD (فرکانس) |
4 | قسمت تنظیمات اپراتور خروجی را پیدا کنید . در قسمت متنی محدودیت فرکانس پایین ، fL را تایپ کنید . |
5 | در قسمت متنی محدودیت فرکانس بالا ، fU را تایپ کنید . |
6 | از لیست روش ادغام ، User defined را انتخاب کنید . |
7 | در قسمت متنی Number of integration points ، nF را تایپ کنید . |
مطالعه: ساخت رام
در نوار ابزار مطالعه ، روی Update Solution کلیک کنید .
Update Solution کلیک کنید .نتایج
ایجاد نمودارهای ارتعاشی تصادفی ممکن است زمان زیادی طول بکشد، بنابراین ایده خوبی است که از طرح مجدد خودداری کنید مگر اینکه صریحاً درخواست شده باشد. همچنین، ذخیره نمودارها در فایل ذخیره شده می تواند در زمان باز کردن مجدد مدل صرفه جویی کند.
1 | در پنجره Model Builder ، روی Results کلیک کنید . |
2 | در پنجره تنظیمات برای نتایج ، قسمت به روز رسانی نتایج را پیدا کنید . |
3 | کادر بررسی Only plot when requested را انتخاب کنید . |
4 | Save Data را در بخش Model پیدا کنید . از فهرست ذخیره داده نمودار ، روشن را انتخاب کنید . |
RMS شتاب مطلق X-تحریک
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، RMS absolute acceleration X-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study: ROM building/Solution 3 (sol3) را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، Surface: RMS absolute acceleration، X-direct excitation را تایپ کنید . |
6 | برای گسترش بخش انتخاب کلیک کنید . |
سطح 1
1 | روی RMS شتاب مطلق X-excitation کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، sqrt(rvib1.q2(solid.a_abs_rv2)) را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Rainbow>Prism را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
خاموش کردن پالایش در طرح، ارزیابی سریع‌تری ارائه می‌کند.
7 | در پنجره تنظیمات برای Surface ، روی قسمت Quality کلیک کنید . |
8 | از لیست Resolution ، بدون پالایش را انتخاب کنید . |
9 | در پنجره Model Builder ، روی Surface 1 کلیک کنید . |
10 | در نوار ابزار X-excitation شتاب مطلق RMS ، روی  Plot کلیک کنید . |
تعاریف جهانی
ارتعاش تصادفی، Y
1 | در پنجره Model Builder ، در قسمت Global Definitions>Reduced-Order Modeling روی Random Vibration, X (rvib1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای لرزش تصادفی ، ارتعاش تصادفی، Y را در قسمت متن برچسب تایپ کنید. |
3 | قسمت Power Spectrum را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام کنترل | چگالی طیفی توان |
accX | 0 |
accY | PSD (فرکانس) |
ارتعاش تصادفی، Z
1 | روی Random Vibration، Y کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای لرزش تصادفی ، ارتعاش تصادفی، Z را در قسمت متن برچسب تایپ کنید. |
3 | قسمت Power Spectrum را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام کنترل | چگالی طیفی توان |
accY | 0 |
accZ | PSD (فرکانس) |
مطالعه: ساخت رام
در نوار ابزار مطالعه ، روی Update Solution کلیک کنید .
Update Solution کلیک کنید .نتایج
RMS شتاب مطلق Y-تحریک
1 | روی RMS absolute acceleration X-excitation کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، RMS absolute acceleration Y-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، Surface: RMS absolute acceleration، Y-direct excitation را تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Y-تحریک شتاب مطلق RMS را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text sqrt(rvib2.q2(solid.a_abs_rv2)) را تایپ کنید . |
4 | در نوار ابزار شتاب مطلق RMS ، بر روی  Plot کلیک کنید . |
RMS شتاب مطلق Z-تحریک
1 | در پنجره Model Builder ، روی RMS absolute acceleration Y-excitation کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، RMS absolute acceleration Z-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، Surface: RMS absolute acceleration، Z-direct excitation را تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Z-تحریک شتاب مطلق RMS را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، sqrt(rvib3.q2(solid.a_abs_rv2)) را تایپ کنید . |
4 | در نوار ابزار Z-excitation شتاب مطلق RMS ، روی  Plot کلیک کنید . |
پس از بررسی نمودارهای RMS، نقطه ای را انتخاب کنید که شتاب در همه جهات بالا باشد و PSD را در آن مکان مطالعه کنید.
تعاریف
میانگین 1 (aveop1)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کنید و میانگین را انتخاب کنید . |
2 | در پنجره تنظیمات برای میانگین ، بخش انتخاب منبع را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، نقطه را انتخاب کنید . |
4 | فقط نقطه 512 را انتخاب کنید. |
5 | قسمت Advanced را پیدا کنید . از لیست Frame ، Material (X، Y، Z) را انتخاب کنید . |
متغیرهای 1
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
a_absX | aveop1(solid.a_abs_rvX) | m/s² | شتاب X |
a_absY | aveop1(solid.a_abs_rvY) | m/s² | شتاب Y |
a_absZ | aveop1(solid.a_abs_rvZ) | m/s² | شتاب Z |
پس از افزودن متغیرهای جدید، مدل‌های کاهش‌یافته باید دوباره ساخته شوند. در این مورد، می‌توان از ایجاد متغیرهای جدید اجتناب کرد، زیرا می‌توان از عملگر at3() به جای آن استفاده کرد. با این حال، این مستلزم آن است که مختصات نقطه ای را که می خواهید مقدار را بررسی کنید، پیدا کنید.
مطالعه: ساخت رام
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
جابجایی ارزیابی جهانی، شتاب X-Excitation PSD
1 | در نوار ابزار نتایج ، روی  More Derived Values کلیک کنید و Other>Global Evaluation Sweep را انتخاب کنید . |
عملکردهای PSD شتاب را ارزیابی کنید. برای بدست آوردن مقادیر در یک قاب ثابت فضایی، PSD ورودی باید در جهت تحریک اضافه شود.
2 | در پنجره تنظیمات برای جابجایی ارزیابی جهانی ، جابجایی ارزیابی جهانی، X-excitation Acceleration PSD را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study: ROM building/Solution 3 (sol3) را انتخاب کنید . |
4 | قسمت Parameters را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر |
فرکانس | محدوده 10^(log10(20)،1/nFd،log10(2000))[Hz] |
5 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
rvib1.psd(a_absX) | (m/s^2)^2/Hz | شتاب X |
rvib1.psd(a_absY) | (m/s^2)^2/Hz | شتاب Y |
rvib1.psd(a_absZ) | (m/s^2)^2/Hz | شتاب Z |
6 |  روی ارزیابی کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
2 | روی Table Graph در نوار ابزار پنجره کلیک کنید . |
نتایج
نمودار جدول 1
1 | در پنجره Model Builder ، در بخش Results>1D Plot Group 7 ، روی Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، قسمت Legends را پیدا کنید . |
3 | تیک Show legends را انتخاب کنید . |
4 |  روی دکمه x-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
5 |  روی دکمه y-Axis Log Scale در نوار ابزار Graphics کلیک کنید . |
شتاب مطلق PSD X-تحریک
1 | در پنجره Model Builder ، در بخش Results روی 1D Plot Group 7 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، شتاب مطلق PSD X-excitation را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . |
4 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، PSD ((m/s^2)^2/Hz) را تایپ کنید . |
5 | قسمت Legend را پیدا کنید . از لیست Position ، Lower middle را انتخاب کنید . |
6 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
7 | در قسمت متن عنوان ، Absolute acceleration PSD، X-excitation را تایپ کنید . |
8 | در نوار ابزار PSD X-excitation شتاب مطلق ، روی  Plot کلیک کنید . |
جابجایی ارزیابی جهانی، شتاب Y-تحریک PSD
1 | در پنجره Model Builder ، روی Global Evaluation Sweep، X-excitation Acceleration PSD کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای جابجایی ارزیابی جهانی ، جابجایی ارزیابی جهانی، Y-excitation Acceleration PSD را در قسمت نوشتاری برچسب تایپ کنید . |
3 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
rvib2.psd(a_absX) | (m/s^2)^2/Hz | شتاب X |
rvib2.psd(a_absY) | (m/s^2)^2/Hz | شتاب Y |
rvib2.psd(a_absZ) | (m/s^2)^2/Hz | شتاب Z |
4 |  کنار  Evaluate کلیک کنید ، سپس New Table را انتخاب کنید . |
شتاب مطلق PSD Y-تحریک
1 | در پنجره Model Builder ، روی Absolute acceleration PSD X-excitation کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی شتاب مطلق PSD X-excitation 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، شتاب مطلق PSD Y-excitation را در قسمت نوشتار برچسب تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، Absolute acceleration PSD، Y-excitation را تایپ کنید . |
نمودار جدول 1
1 | در پنجره Model Builder ، روی Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، بخش داده را پیدا کنید . |
3 | از لیست جدول ، جدول 4 را انتخاب کنید . |
4 | در نوار ابزار PSD Y-excitation شتاب مطلق ، روی  Plot کلیک کنید . |
جابجایی ارزیابی جهانی، PSD شتاب Z-تحریک
1 | در پنجره Model Builder ، روی Global Evaluation Sweep، Y-excitation Acceleration PSD کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای جابجایی ارزیابی جهانی ، جابجایی ارزیابی جهانی، Z-excitation Acceleration PSD را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Expressions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
rvib3.psd(a_absX) | (m/s^2)^2/Hz | شتاب X |
rvib3.psd(a_absY) | (m/s^2)^2/Hz | شتاب Y |
rvib3.psd(a_absZ) | (m/s^2)^2/Hz | شتاب Z |
4 |  کنار  Evaluate کلیک کنید ، سپس New Table را انتخاب کنید . |
شتاب مطلق PSD Z-تحریک
1 | در پنجره Model Builder ، روی Absolute acceleration PSD Y-excitation کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Model Builder ، روی شتاب مطلق PSD Y-excitation 1 کلیک کنید . |
3 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، شتاب مطلق PSD Z-excitation را در قسمت نوشتار برچسب تایپ کنید . |
4 | قسمت عنوان را پیدا کنید . در قسمت متن عنوان ، Absolute acceleration PSD، Z-excitation را تایپ کنید . |
نمودار جدول 1
1 | در پنجره Model Builder ، روی Table Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار جدول ، بخش داده را پیدا کنید . |
3 | از لیست جدول ، جدول 5 را انتخاب کنید . |
4 | در نوار ابزار PSD Z-excitation شتاب مطلق ، روی  Plot کلیک کنید . |
نیروهای پیچ را بررسی کنید.
پیچ نیرو X-تحریک
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Bolt Forces X-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study: ROM building/Solution 3 (sol3) را انتخاب کنید . |
4 | قسمت Expressions را پیدا کنید .  روی Load from File کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل motherboard_random_vibration_bolt_forcesX.txt دوبار کلیک کنید . |
6 |  روی ارزیابی کلیک کنید . |
پیچ تحرک Y را نیرو می دهد
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Bolt Forces Y-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study: ROM building/Solution 3 (sol3) را انتخاب کنید . |
4 | قسمت Expressions را پیدا کنید .  روی Load from File کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل motherboard_random_vibration_bolt_forcesY.txt دوبار کلیک کنید . |
6 |  روی ارزیابی کلیک کنید . |
پیچ تحریک Z-تحریک
1 | در نوار ابزار نتایج ، روی ارزیابی  جهانی کلیک کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، Bolt Forces Z-excitation را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Study: ROM building/Solution 3 (sol3) را انتخاب کنید . |
4 | قسمت Expressions را پیدا کنید .  روی Load from File کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل motherboard_random_vibration_bolt_forcesZ.txt دوبار کلیک کنید . |
6 |  روی ارزیابی کلیک کنید . |
