تست فشرده سازی ایزوتروپیک برای رس های ساختاریافته
معرفی
آزمایش تراکم ایزوتروپیک در آزمایش خاک برای مشخص کردن خواص خاک رایج است. همچنین یک آزمایش رایج برای تأیید مدل‌های مواد جدید است زیرا طیف گسترده‌ای از داده‌های تجربی در دسترس است. در این مثال، مدل خاک رس بادامک با ساختار اصلاح شده (MSCC) مورد بررسی قرار گرفته است، به ویژه رابطه بین نسبت فضای خالی و لگاریتم فشار هیدرواستاتیک یا تنش متوسط برای چهار رس ساختاری مورد مطالعه قرار گرفته است.
این یک نمونه معیار است که در Ref. 1 ، جایی که نویسندگان داده های تجربی و همچنین داده های شبیه سازی خود را ارائه می دهند. چهار رس مورد تجزیه و تحلیل عبارتند از: خاک رس اوزاکا با ساختار طبیعی، رس مارن با ساختار طبیعی، خاک رس آریاک با ساختار مصنوعی و خاک رس بانکوک با ساختار مصنوعی. همچنین محتویات سیمان متفاوت بر حسب وزن برای دو رس با ساختار مصنوعی در نظر گرفته شده است.
تعریف مدل
در این مثال، یک نمونه خاک رس در داخل استوانه ای به قطر 10 سانتی متر و ارتفاع 10 سانتی متر قرار داده شده است، به شکل 1 مراجعه کنید . با توجه به تقارن، مدل به صورت تقارن محوری دو بعدی حل شده است.
بارهای مرزی برای ایجاد شرایط تراکم همسانگرد بر روی مرزهای بیرونی اعمال می شود.
شکل 1: ابعاد، شرایط مرزی و بار مرزی برای آزمایش تراکم همسانگرد.
ویژگی های مواد بادامک-رس ساختار یافته اصلاح شده
• | چهار رس مورد تجزیه و تحلیل در اینجا عبارتند از: خاک رس اوزاکا با ساختار طبیعی، خاک رس مارن با ساختار طبیعی، خاک رس آریاک با ساختار مصنوعی و خاک رس بانکوک با ساختار مصنوعی. همچنین، محتوای سیمان متفاوت بر حسب وزن ( Aw ) برای دو رس با ساختار مصنوعی در نظر گرفته شده است . |
• | پارامترهای رایج مواد عبارتند از: چگالی ρ = 2000 کیلوگرم بر متر مکعب ، فشار مرجع p ref = 1 کیلو پاسکال، و کرنش انحرافی موثر پلاستیک ε dc p = 0.1 . |
• | خواص مواد مانند مدول برشی G ، شیب خط حالت بحرانی M ، شاخص تراکم برای رس تخریب‌شده λd ، شاخص تورم برای رس ساختاری κs ، نسبت فضای خالی در فشار مرجع برای رس تخریب‌شده e refd ، نسبت فضای خالی اضافی در تسلیم اولیه Δ e i ، پارامتر شکل پتانسیل پلاستیک ζ ، شاخص تخریب برای تغییر شکل حجمی dv ، شاخص تخریب ساختار برای تغییر شکل برشی ds ، فشار تحکیم اولیه p c0و استحکام اولیه ساختار p bi برای چهار رس مختلف در جدول 1 ، جدول 2 و جدول 3 نشان داده شده است . |
دارایی مادی | خاک رس اوزاکا | خاک رس مارن |
جی | 3000 کیلو پاسکال | 45000 کیلو پاسکال |
م | 1.15 | 1.30 |
λ d | 0.147 | 0.025 |
κ s | 0.027 | 0.009 |
e رجوع | 1.92 | 0.67 |
D e i | 0.62 | 0.085 |
g | 2 | 1.5 |
d v | 0.6 | 0.7 |
d s | 1 | 1 |
p c0 | 100 کیلو پاسکال | 4150 کیلو پاسکال |
p bi | 30 کیلو پاسکال | 300 کیلو پاسکال |
دارایی مادی | A w = 6٪ | A w = 9٪ | A w = 18٪ |
جی | 6000 کیلو پاسکال | 8000 کیلو پاسکال | 40000 کیلو پاسکال |
م | 1.60 | 1.45 | 1.35 |
λ d | 0.44 | 0.44 | 0.44 |
κ s | 0.06 | 0.024 | 0.001 |
e رجوع | 4.37 | 4.37 | 4.37 |
D e i | 1.50 | 2.25 | 2.65 |
g | 1.8 | 0.5 | 0.1 |
d v | 0.15 | 0.01 | 0.001 |
d s | 10 | 10 | 30 |
p c0 | 50 کیلو پاسکال | 200 کیلو پاسکال | 1800 کیلو پاسکال |
p bi | 50 کیلو پاسکال | 100 کیلو پاسکال | 650 کیلو پاسکال |
دارایی مادی | A w = 5٪ | A w = 10٪ | A w = 15٪ |
جی | 14000 کیلو پاسکال | 16000 کیلو پاسکال | 30000 کیلو پاسکال |
م | 1.13 | 1.13 | 1.13 |
λ d | 0.26 | 0.26 | 0.26 |
κ s | 0.02 | 0.01 | 0.005 |
e رجوع | 2.86 | 2.86 | 2.86 |
D e i | 0.55 | 0.60 | 0.75 |
g | 1.5 | 0.2 | 0.1 |
d v | 0.02 | 0.01 | 0.01 |
d s | 10 | 30 | 30 |
p c0 | 150 کیلو پاسکال | 430 کیلو پاسکال | 600 کیلو پاسکال |
p bi | 60 کیلو پاسکال | 400 کیلو پاسکال | 500 کیلو پاسکال |
محدودیت ها و بارها
• | مرز سمت چپ محور تقارن است، یک شرط غلتکی در مرز پایین اعمال می شود و یک بار مرزی بر روی مرزهای راست و بالایی اعمال می شود. |
• | مقدار بار مرزی برای رس های مختلف متفاوت است تا محدوده مناسبی از بارگذاری را پوشش دهد. |
به منظور بازتولید نتایج عددی و تجربی Ref. 1 ، بار در یک جاروی ادامه پارامتر کنترل می شود.
نتایج و بحث
شکل 2 منحنی های مشخصه را بازتولید می کند که خط فشرده سازی نرمال (NCL) و خط تورم (یا خط بارگذاری اولیه) خاک رس اوزاکا را نشان می دهد. نتایج بسیار نزدیک با نتایج عددی ارائه شده در Ref. 1 . برخلاف مدل اصلاح‌شده Cam-Clay، NCL به‌دست‌آمده با مدل MSCC یک خط مستقیم نیست. رفتار خاک رس در خط بارگذاری اولیه الاستیک است. در NCL، خاک رس به صورت الاستوپلاستی تغییر شکل می دهد. خط چین یک خط فشرده سازی ذاتی (ICL) برای خاک رس تخریب شده است که دارای شیبی است که با شاخص تراکم، λ d تعریف شده است . در p = p ref در خط فشرده سازی معمولی، نسبت خالی e = e refd است.

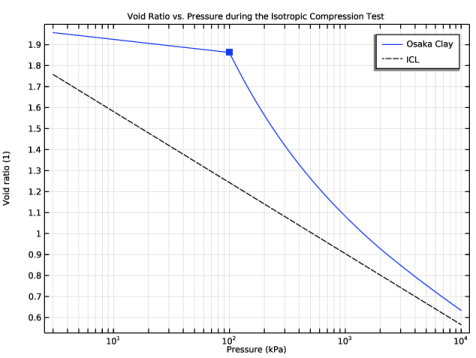

شکل 2: نسبت فضای خالی به عنوان تابعی از لگاریتم فشار در آزمایش تراکم همسانگرد برای خاک رس اوزاکا.
نسبت فضای خالی به لگاریتم مشخصه های فشار برای رس مارن در شکل 3 نشان داده شده است . نتایج بسیار نزدیک با نتایج عددی ارائه شده در Ref. 1 . خط بارگذاری اولیه خاک رس مارن تقریباً در p = 20 kPa و e = 0.587 در مرجع، و در p = 20.5 kPa و e = 0.594 در محلول COMSOL Multiphysics از ICL عبور می کند.

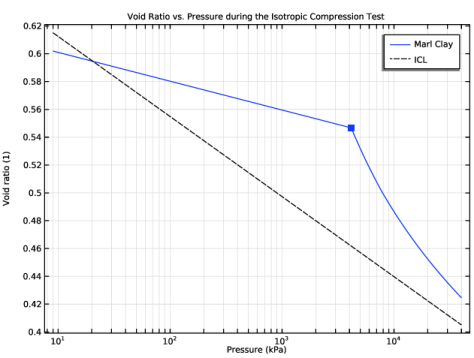

شکل 3: نسبت فضای خالی به عنوان تابعی از لگاریتم فشار در آزمایش تراکم همسانگرد برای خاک رس مارن.
نسبت فضای خالی به لگاریتم مشخصات فشار برای خاک رس آریاک با محتویات سیمان متفاوت در شکل 4 نشان داده شده است ، که رفتار مشابهی را که در Ref مشاهده شده است تکرار می کند. 1 . با افزایش محتوای سیمان، تفاوت بین ICL خاک رس تخریب شده و NCL خاک رس ساختاریافته به شدت افزایش می یابد، که نشان دهنده نیاز به یک مدل مواد پیچیده مانند MSCC برای خاک رس های ساختاری است. مشاهده مشابهی را می توان برای خاک رس بانکوک ذکر کرد، به شکل 5 مراجعه کنید .
با این حال، برای خاک رس بانکوک یک تفاوت قابل توجه بین نتایج ارائه شده در Ref. 1 و آنهایی که در COMSOL Multiphysics به دست آمده اند. نسبت فضای خالی در ناحیه الاستیک (از جمله در فشار تحکیم اولیه) در COMSOL Multiphysics هنگامی که محتوای سیمان (Aw ) از 10٪ به 15٪ تغییر می کند، برخلاف نتایج ارائه شده در Ref. 1 . در Ref. 1 ، نسبت خالی در فشار تحکیم اولیه ( e refc0 ) با افزایش محتوای سیمان کاهش می یابد. با این حال، نتایج به دست آمده در COMSOL Multiphysics را می توان به صورت تحلیلی تأیید کرد.
نسبت فضای خالی در فشار تثبیت اولیه ( e refc0 ) توسط داده می شود
(1)
بر اساس خواص مواد ارائه شده در جدول 3 ، نسبت خالی در فشار اولیه تحکیم ( e refc0 ) 2.1072، 1.8834 و 1.9467 برای خاک رس بانکوک با محتوای سیمان (A w ) 5٪، 10٪ و 15٪ است. به ترتیب. نتایج COMSOL Multiphysics دقیقاً با این مقادیر در p = p c0 مطابقت دارد و درستی آنها را نشان می دهد.

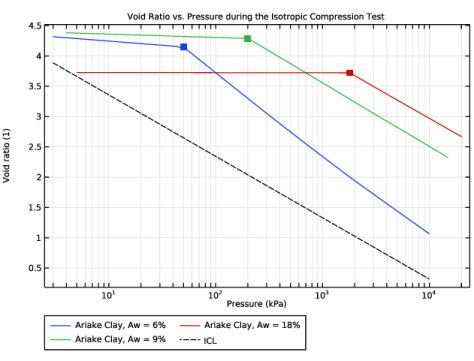

شکل 4: نسبت فضای خالی به عنوان تابعی از لگاریتم فشار در آزمایش تراکم همسانگرد برای خاک رس آریاک با محتوای سیمان متفاوت.

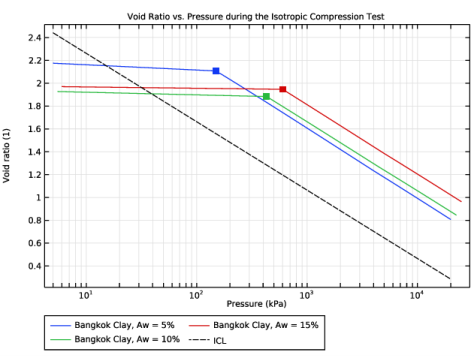

شکل 5: نسبت فضای خالی به عنوان تابعی از لگاریتم فشار در آزمایش تراکم همسانگرد برای خاک رس بانکوک با محتوای سیمان متفاوت.
نکاتی درباره پیاده سازی COMSOL
توجه داشته باشید که عملگر ورود به سیستم مورد استفاده در تعریف نسبت خالی در پایه ” e ” و نه در پایه “10” پیاده سازی شده است.
ارجاع
1. J. Suebsuk، S. Horpibulsuk، و MD Liu، “خشت بادامک ساختاریافته اصلاح شده: یک مدل حالت بحرانی تعمیم یافته برای رس های تخریب شده، ساختار طبیعی و ساختار مصنوعی،” کامپیوتر و ژئوتکنیک ، جلد. 37، صفحات 956-968، 2010.
مسیر کتابخانه برنامه: Geomechanics_Module/Verification_Examples/isotropic_compression_mscc
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  2D Axismetric کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
چهار خاک رس ساختاری مختلف در این مدل با استفاده از گزینه سوئیچ پارامتریک تجزیه و تحلیل می شوند. هشت گره پارامتری مختلف برای مدل سازی هشت ماده رسی مختلف که در جدول 1 ، جدول 2 و جدول 3 نشان داده شده اند، ایجاد شده است .
ویژگی های مواد را از فایل های متنی مختلف برای هر مورد پارامتر بارگیری کنید.
تعاریف جهانی
خواص مواد خاک رس
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، Clay Material Properties را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Parameters را پیدا کنید .  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_osaka_parameters.txt دوبار کلیک کنید . |
5 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
6 | در پنجره تنظیمات برای Case ، Natural Osaka Clay را در قسمت نوشتار Label تایپ کنید . |
7 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
8 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
9 |  روی Load from File کلیک کنید . |
10 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_marl_parameters.txt دوبار کلیک کنید . |
11 | در قسمت نوشتار Label ، Natural Marl Clay را تایپ کنید . |
12 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
13 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
14 |  روی Load from File کلیک کنید . |
15 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_ariake_Aw6_parameters.txt دوبار کلیک کنید . |
16 | در قسمت نوشتار Label ، Cemented Ariake Clay را تایپ کنید، Aw = 6% . |
17 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
18 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
19 |  روی Load from File کلیک کنید . |
20 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_ariake_Aw9_parameters.txt دوبار کلیک کنید . |
21 | در قسمت نوشتار Label ، Cemented Ariake Clay را تایپ کنید، Aw = 9% . |
22 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
23 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
24 |  روی Load from File کلیک کنید . |
25 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_ariake_Aw18_parameters.txt دوبار کلیک کنید . |
26 | در قسمت نوشتار Label ، Cemented Ariake Clay را تایپ کنید، Aw = 18٪ . |
27 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
28 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
29 |  روی Load from File کلیک کنید . |
30 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_bangkok_Aw5_parameters.txt دوبار کلیک کنید . |
31 | در قسمت نوشتار Label ، Cemented Bangkok Clay را تایپ کنید، Aw = 5% . |
32 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
33 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
34 |  روی Load from File کلیک کنید . |
35 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_bangkok_Aw10_parameters.txt دوبار کلیک کنید . |
36 | در قسمت نوشتار Label ، Cemented Bangkok Clay را تایپ کنید، Aw = 10% . |
37 | در نوار ابزار Home ، روی  Parameter Case کلیک کنید . |
38 | در پنجره تنظیمات برای Case ، قسمت Parameters را پیدا کنید . |
39 |  روی Load from File کلیک کنید . |
40 | به پوشه Application Libraries مدل بروید و روی فایل isotropic_compression_mscc_bangkok_Aw15_parameters.txt دوبار کلیک کنید . |
41 | در قسمت نوشتار Label ، Cemented Bangkok Clay را تایپ کنید، Aw = 15% . |
پارامترهای 2
1 | در نوار ابزار Home ، روی  پارامترها کلیک کنید و Add>Parameters را انتخاب کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
برای | 0 | 0 | پارامتر |
یک تابع درون یابی برای تعریف بار مرزی ایجاد کنید.
بار مرزی
1 | در نوار ابزار صفحه اصلی ، روی  Functions کلیک کنید و Global>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای درون یابی ، بار مرزی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Definition را پیدا کنید . در قسمت متن نام تابع ، Pressure را تایپ کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
0 | 0.01 * p0 |
1 | 10*p0 |
2 | 50*p0 |
هندسه 1
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 5[cm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 10[cm] را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
مواد
مواد خاک رس
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Clay Material را در قسمت نوشتار Label تایپ کنید . |
مکانیک جامدات (جامدات)
مواد خاک الاستوپلاستیک 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک راست کرده و Material Models>Elastoplastic Soil Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای مواد خاک الاستوپلاستیک ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
4 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست مدل Material ، Modified Structured Cam-Clay را انتخاب کنید . |
5 | از لیست Specify ، مدول برشی را انتخاب کنید . |
6 | از لیست ε dc p ، User defined را انتخاب کنید . در قسمت متن مرتبط، 0.1 را تایپ کنید . |
7 | در قسمت متن p ref ، 1[kPa] را تایپ کنید . |
8 | در قسمت متن p c0 ، Pc0 را تایپ کنید . |
بار مرزی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Boundary Load را انتخاب کنید . |
2 | فقط مرزهای 3 و 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای بار مرزی ، بخش Force را پیدا کنید . |
4 | از لیست نوع بار ، فشار را انتخاب کنید . |
5 | در قسمت متن p ، Pressure(para) را تایپ کنید . |
غلتک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Roller را انتخاب کنید . |
2 | فقط مرز 2 را انتخاب کنید. |
مواد
مواد خاک رس (mat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Clay Material (mat1) کلیک کنید . |
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مدول برشی | جی | جی جی | N/m² | مدول توده ای و مدول برشی |
شاخص تورم برای خاک رس ساختاری | kappaSwellingS | شجاع | 1 | بادامک-کلی ساخت یافته |
شاخص تراکم برای خاک رس تخریب شده | lambdaCompS | لامبدا | 1 | بادامک-کلی ساخت یافته |
نسبت خالی در فشار مرجع برای خاک رس تخریب شده | evoidrefS | آره | 1 | بادامک-کلی ساخت یافته |
شاخص تخریب برای تغییر شکل حجمی | دی وی اس | دی وی دی | 1 | بادامک-کلی ساخت یافته |
شاخص تخریب ساختار برای تغییر شکل برشی | dsS | dss | 1 | بادامک-کلی ساخت یافته |
شیب خط حالت بحرانی | م | MM | 1 | بادامک-کلی ساخت یافته |
نسبت خالی اضافی در تسلیم اولیه | شرکت کردن | دلتا | 1 | بادامک-کلی ساخت یافته |
استحکام اولیه سازه | pbi | Pbi | پا | بادامک-کلی ساخت یافته |
پارامتر شکل پتانسیل پلاستیک | zetaS | زتا | 1 | بادامک-کلی ساخت یافته |
تراکم | rho | رو | کیلوگرم بر متر مکعب | پایه ای |
مش 1
نقشه برداری 1
در نوار ابزار Mesh ، روی Mapped کلیک کنید .
Mapped کلیک کنید .اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از لیست از پیش تعریف شده ، درشت را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . |
یک گره Parametric Sweep اضافه کنید و گزینه Parametric switch را در تنظیمات مطالعه انتخاب کنید.
مطالعه 1
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
جارو پارامتریک
1 | در نوار ابزار مطالعه ، روی  پارامتر Sweep کلیک کنید . |
2 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | از لیست نوع Sweep ، سوئیچ پارامتر را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
مرحله 1: ثابت
برای افزایش تدریجی بار مرزی، یک جاروی ادامه کمکی برای پارامتر تنظیم کنید .
1 | در پنجره Model Builder ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، برای گسترش بخش Study Extensions کلیک کنید . |
3 | کادر بررسی جارو کمکی را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
به (پارامتر) | محدوده (0,0.001,0.01) محدوده (0.015,0.005,1) محدوده (1.02,0.02,2) |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
از دستورالعمل های زیر برای رسم نسبت فضای خالی به لگاریتم منحنی فشار برای خاک رس اوزاکا استفاده کنید.
خاک رس طبیعی اوزاکا
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Natural Osaka Clay را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از لیست Clay Material Properties ، از لیست را انتخاب کنید . |
5 | در فهرست خواص مواد خاک رس ، خاک رس طبیعی اوزاکا را انتخاب کنید . |
6 | قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
7 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
8 | در قسمت متن عنوان ، نسبت خالی در مقابل فشار در طول تست فشرده سازی همسانگرد را تایپ کنید . |
9 | قسمت Plot Settings را پیدا کنید . |
10 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مربوطه، Pressure (kPa) را تایپ کنید . |
11 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Void ratio (1) را تایپ کنید . |
نمودار نقطه 1
1 | روی Natural Osaka Clay کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 4 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Soil Material Material>Modified Structured Cam-Clay>solid.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش x-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Stress>solid.pm – Pressure – N/m² را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
6 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
7 | از فهرست Legends ، Manual را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
اوزاکا کلی |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، solid.epsm1.evoidc0 را تایپ کنید . |
4 | قسمت x-Axis Data را پیدا کنید . در قسمت Expression text solid.epsm1.pc0 را تایپ کنید . |
5 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید . |
6 | از لیست Width ، 3 را انتخاب کنید . |
7 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، نقطه را انتخاب کنید . |
8 | قسمت Legends را پیدا کنید . تیک Show legends را پاک کنید . |
از دستورالعمل های زیر برای رسم خط فشرده سازی ذاتی (ICL) برای خاک رس تخریب شده استفاده کنید.
نمودار نقطه 3
1 | در پنجره Model Builder ، در Results>Natural Osaka Clay روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، solid.epsm1.evoidrefd-solid.epsm1.lambdaCompS*log(solid.epsm1.p/solid.epsm1.pref) را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
5 | از فهرست رنگ ، از تم را انتخاب کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
ICL |
7 | در نوار ابزار طبیعی Osaka Clay ، روی  Plot کلیک کنید . |
برای رسم نسبت فضای خالی به لگاریتم منحنی فشار برای رس مارن، کپی کنید.
خاک رس مارن طبیعی
1 | در پنجره Model Builder ، روی Natural Osaka Clay کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Natural Marl Clay را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . در فهرست خواص مواد خاک رس ، خاک رس طبیعی مارن را انتخاب کنید . |
نمودار نقطه 1
1 | در پنجره Model Builder ، گره Natural Marl Clay را گسترش دهید ، سپس روی Point Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پوینت گراف ، قسمت Legends را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
مارل کلی |
4 | در نوار ابزار Natural Marl Clay ، روی  Plot کلیک کنید . |
برای رسم نسبت فضای خالی به لگاریتم منحنی فشار برای رس آریاک، کپی کنید.
خاک رس آریاک سیمانی
1 | در پنجره Model Builder ، روی Natural Marl Clay کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، در قسمت نوشتار Label ، Cemented Ariake Clay را تایپ کنید . |
3 | قسمت Data را پیدا کنید . در فهرست خواص مواد خاک رس ، خاک رس آریاک سیمانی، Aw = 6٪ ، خاک رس آریاک سیمانی، Aw = 9٪ و خاک رس آریاک سیمانی، Aw = 18٪ را انتخاب کنید . |
نمودار نقطه 1
1 | در پنجره Model Builder ، گره Cemented Ariake Clay را گسترش دهید ، سپس روی Point Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پوینت گراف ، قسمت Legends را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
Ariake Clay، Well = 6٪ |
Ariake Clay، خوب = 9٪ |
Ariake Clay، Well = 18٪ |
نمودار نقطه 3
1 | در پنجره Model Builder ، روی Point Graph 3 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از لیست Clay Material Properties ، از لیست را انتخاب کنید . |
5 | در فهرست ویژگی‌های مواد خاک رس ، رس آریاک سیمانی ، Aw = 6% را انتخاب کنید . |
خاک رس آریاک سیمانی
1 | در پنجره Model Builder ، روی Cemented Ariake Clay کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست Layout ، ناحیه محور گراف بیرونی را انتخاب کنید . |
4 | از لیست موقعیت ، پایین را انتخاب کنید . |
5 | در قسمت متنی Number of rows عدد 2 را تایپ کنید . |
6 | در نوار ابزار Cemented Ariake Clay ، روی  Plot کلیک کنید . |
برای رسم نسبت فضای خالی به لگاریتم منحنی فشار برای خاک رس بانکوک تکرار کنید.
خاک رس بانکوک سیمانی
1 | روی Cemented Ariake Clay کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Cemented Bangkok Clay را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . در فهرست خواص مواد خاک رس ، خشت بانکوک سیمانی، Aw = 5٪ ، رس بانکوک سیمانی، Aw = 10٪ ، و رس بانکوک سیمانی، Aw = 15٪ را انتخاب کنید . |
نمودار نقطه 1
1 | در پنجره Model Builder ، گره Cemented Bangkok Clay را گسترش دهید ، سپس روی Point Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پوینت گراف ، قسمت Legends را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
خاک رس بانکوک، Aw = 5٪ |
خاک رس بانکوک، Aw = 10٪ |
خاک رس بانکوک، Aw = 15٪ |
نمودار نقطه 3
1 | در پنجره Model Builder ، روی Point Graph 3 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | در فهرست ویژگی‌های مواد خاک رس ، خشت سمی بانکوک ، Aw = 5% را انتخاب کنید . |
4 | در نوار ابزار Cemented Bangkok Clay ، روی  Plot کلیک کنید . |
