تست سه محوری و ادومتر با مدل اصلاح شده مواد بادامک-رس
معرفی
مدل بادامک-رس اصلاح شده (MCC) یک مدل سازنده محبوب برای خاک‌ها و رس‌های نرم است. مدل MCC دارای یک رابطه غیرخطی بین تنش و کرنش با سطح تسلیم صاف است. در این مثال، شبیه‌سازی‌های تست‌های سه محوری برای بررسی رابطه سازنده مدل MCC، همانطور که در اصل برای شرایط بارگذاری سه محوری توسعه داده شده است، انجام می‌شود. آزمایش ادومتر نیز یک آزمایش مهم در زمینه ژئومکانیک است که به طور مکرر برای تعیین پارامترهای مواد خاک استفاده می شود. در این مثال، آزمایش فشرده سازی سه محوری تخلیه شده و آزمایش ادومتر ارائه شده در Ref. 1 شبیه سازی شده است.
مدل های خانواده Cam-Clay هیچ گونه سفتی در تنش صفر ندارند. بنابراین، همیشه با یک استرس متوسط اولیه شروع می شود. در COMSOL Multiphysics، تنش میانگین اولیه مدل MCC برابر با فشار مرجع است. مدل MCC در دو نوع ارائه می شود: یا به مشخصات مدول برشی ثابت یا نسبت پواسون ثابت نیاز دارد. در این مثال، فرمول نسبت ثابت پواسون به منظور مطابقت با نتایج در Ref. 1 . اگرچه تحلیل ارائه شده در Ref. 1 گذرا است، یک تحلیل ثابت برای پیش بینی رفتار کافی است.
تعریف مدل
در هر دو آزمایش سه محوری و ادومتر، از یک نمونه خاک استوانه ای به قطر 3.91 سانتی متر و ارتفاع 8 سانتی متر استفاده می شود. برای آزمایش سه محوری (نگاه کنید به شکل 1 )، یک فشار محصور کننده برای ایجاد حالت فشرده سازی همسانگرد اعمال می شود و بعداً نمونه خاک به صورت محوری فشرده می شود. برای آزمایش ادومتر، مرزهای پایین و کناری نمونه استوانه ای در جهت عادی محدود شده و یک بار محوری بر روی مرز بالایی اعمال می شود.
خواص خاک
خواص خاک برای مدل مواد MCC همانطور که در Ref. 1 هستند
• | چگالی ρ = 2400 kg/m 3 ، نسبت پواسون ν = 0.35، شیب خط حالت بحرانی M = 1.2 ، شاخص تورم κ = 0.02 ، شاخص تراکم λ = 0.1 ، نسبت خالی e ref = 1 در فشار مرجع 8 p کیلو پاسکال، و فشار تثبیت اولیه p c0 = 100 کیلو پاسکال یا 500 کیلو پاسکال. |
.
شکل 1: ابعاد، شرایط مرزی و بارهای مرزی برای آزمون سه محوری.
محدودیت ها و بارها
• | برای مرحله فشرده سازی ایزوتروپیک در آزمون سه محوری، تنش میانگین 100 کیلو پاسکال در طول آزمایش حفظ می شود. از آنجایی که مدل MCC دارای تنش متوسط اولیه برابر با فشار مرجع است، فشار اضافی 2 کیلو پاسکال با استفاده از یک گره تنش خارجی با گزینه تنش درجا اعمال می شود . |
• | برای مرحله تراکم محوری در آزمایش سه محوری، نمونه خاک با اعمال یک جابجایی تعیین شده در مرز بالایی فشرده می شود. اجازه دهید مرز سمت راست آزادانه در جهت شعاعی منبسط شود و یک شرط مرزی غلتکی را در مرز پایین اعمال کنید. |
• | برای مرحله تراکم محوری در آزمایش ادومتر، نمونه خاک با استفاده از یک بار مرزی در مرز بالایی فشرده می شود. یک شرط مرزی غلتکی بر روی مرزهای عمودی پایین و راست به منظور شبیه سازی محصور شدن (کرنش شعاعی صفر) اعمال می شود. |
نتایج و بحث
توجه داشته باشید که برای سازگاری با قراردادهای ژئومکانیک، تنش و کرنش محوری فشاری در امتداد محور مثبت رسم می‌شوند، در حالی که تنش کششی و کرنش در امتداد محور منفی در تمام شکل‌ها رسم می‌شوند. پاسخ مدل MCC با نسبت های مختلف تثبیت بیش از حد (OCRs) در همان شکل ها برای مقاصد مقایسه ترسیم شده است.
OCR نسبتی است بین فشار تحکیم اولیه به میانگین تنش موثر اولیه. برای تست ادومتر در Ref. 1 ، OCR نسبت فشار تحکیم اولیه به بار عمودی اولیه است. خاکی با OCR برابر با 1 به عنوان خاکی که معمولاً یکپارچه شده است نامیده می شود. هنگامی که OCR برابر با 5 یا 50 باشد، به جای آن، خاک به عنوان بسیار تثبیت شده نامیده می شود.
تغییرات تنش فون میزس در مقابل کرنش محوری با OCR های مختلف در شکل 2 نشان داده شده است . منحنی تنش-کرنش غیرخطی است که مشخصه مدل MCC است. با افزایش جابجایی محوری، تنش فون میزس به صورت هذلولی افزایش می یابد و به صورت مجانبی به حالت بحرانی نزدیک می شود. هنگامی که خاک به حالت بحرانی می رسد، بارگذاری اضافی هیچ تغییر حجمی یا سخت شدنی ایجاد نمی کند. پاسخ خاک در شکل 2 بسیار نزدیک با نتایج عددی ارائه شده در Ref. 1 (شکل 7 را در مرجع 1 ببینید ).

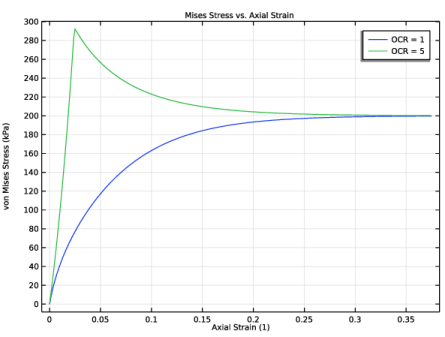

شکل 2: تنش فون میزس در مقابل کرنش محوری.
تغییر در کرنش حجمی کل در مقابل کرنش محوری با OCR های مختلف را می توان در شکل 3 مشاهده کرد ، که بسیار نزدیک با نتایج عددی ارائه شده در Ref. 1 (شکل 8 را در مرجع 1 ببینید ). برای خاک‌های معمولی تلفیقی (OCR = 1)، کرنش حجمی کل فشاری باقی می‌ماند. در مقابل، پاسخ حجمی برای خاک‌های بسیار تحکیم‌شده پس از یک فاز فشاری اولیه، کششی می‌شود. این رفتار ضد شهودی را می توان با شکل 4 و شکل 5 بیشتر توضیح داد .

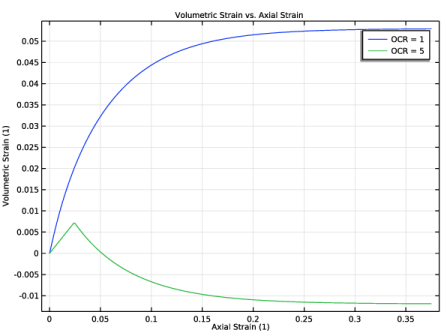

شکل 3: کرنش حجمی در مقابل کرنش محوری.
تکامل فشار تحکیم و کرنش های حجمی پلاستیک به ترتیب در شکل 4 و شکل 5 نشان داده شده است . برای خاک‌هایی که به طور معمول یکپارچه شده‌اند، فشار تحکیم افزایش می‌یابد که نشان‌دهنده این است که پوشش نهایی در حال گسترش است. این، به نوبه خود، کرنش های حجمی پلاستیکی فشاری ایجاد می کند، به شکل 5 مراجعه کنید . این رفتار سخت شدن ایزوتروپیک نامیده می شود. برای خاک‌هایی که بیش از حد تحکیم شده‌اند، فشار تحکیم در حال کاهش است، که نشان‌دهنده کوچک شدن پوشش نهایی است که به نوبه خود باعث ایجاد کرنش‌های پلاستیکی حجمی کششی می‌شود، به شکل 5 مراجعه کنید . این رفتار نرم شدن ایزوتروپیک نامیده می شود

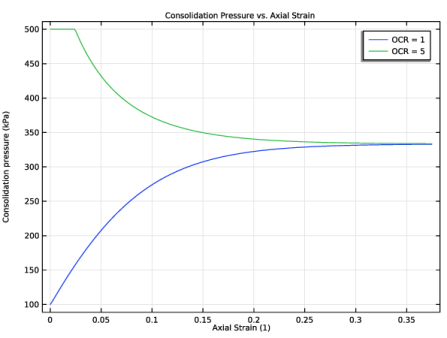

شکل 4: فشار تحکیم در مقابل کرنش محوری.
در COMSOL Multiphysics، فشار مرجع به عنوان تنش اولیه عمل می کند و باید غیر صفر باشد. برای تست ادومتر در Ref. 1 ، به نظر می رسد استرس اولیه وجود ندارد. بنابراین، برای آزمایش مربوطه در COMSOL Multiphysics، فشار مرجع را روی ۱ کیلو پاسکال تنظیم کنید. نسبت خالی در فشار مرجع بر اساس مقدار آن در 98 کیلو پاسکال محاسبه می شود
تغییر در نسبت فضای خالی در مقابل لگاریتم بار عمودی برای خاک بسیار تثبیت شده در آزمایش بادسنج در شکل 6 نشان داده شده است که از نظر کیفی با نتایج عددی ارائه شده در Ref مطابقت دارد. 1 (شکل 6 را در مرجع 1 ببینید ). تفاوت جزئی در نتایج می تواند به دلیل شرایط اولیه متفاوت باشد.
تغییر در کرنش حجمی کل در مقابل بار محوری برای خاک بسیار تثبیت شده در آزمایش ادومتر را می توان در شکل 7 مشاهده کرد . وقتی به حد بازدهی رسید، پاسخ غیر یکنواخت است.

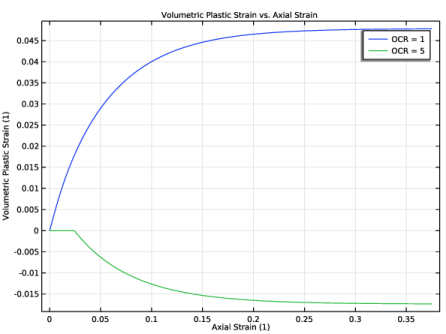

شکل 5: کرنش حجمی پلاستیک در مقابل کرنش محوری.

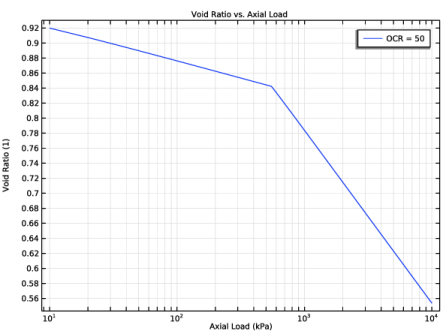

شکل 6: نسبت خالی نسبت به بار محوری (log-scale).

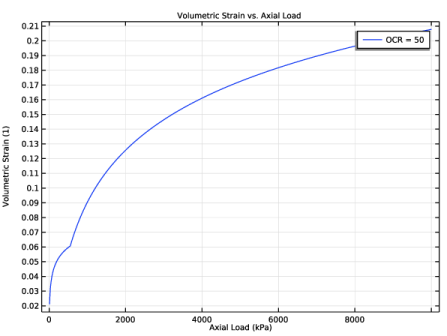

شکل 7: کرنش حجمی در مقابل بار محوری.
نکاتی درباره پیاده سازی COMSOL
در COMSOL Multiphysics، مدل MCC در دو نوع ارائه می‌شود: یا به مشخصات مدول برشی ثابت یا نسبت پواسون ثابت نیاز دارد. برای گزینه مدول برشی ثابت، نسبت پواسون بر اساس مدول توده ای و مدول برشی داده شده محاسبه می شود. این نسبت پواسون به تغییر شکل بستگی دارد، اما وارد رابطه سازنده نمی شود و تنها به عنوان یک متغیر پس پردازش باقی می ماند. برای گزینه نسبت پواسون ثابت، مدول برشی از مدول حجمی و نسبت پواسون محاسبه می شود. این مدول برشی متغیر وارد رابطه سازنده می شود.
تنش‌های درجا، تنش‌های موجود در نمونه خاک در پیکربندی بدون کرنش هستند. دو روش برای محاسبه تنش های درجا در COMSOL Multiphysics وجود دارد. یکی از روش ها ایجاد دو مرحله یا مطالعه ثابت مطالعه، با ترکیبی از گره های استرس اولیه و کرنش و استرس خارجی است. روش دوم استفاده از گزینه تنش درجا در گره تنش خارجی با مطالعه منفرد است که تنش های اولیه را در نمونه خاک بدون هیچ گونه کرنش می دهد. در این مثال، روش دوم برای مدل‌سازی تنش‌های اولیه/درجا در آزمون سه محوری استفاده می‌شود.
ارجاع
1. G. Ye and B. Ye, “Investigation of the Overconsolidation and Structural Behavior of Shanghai Clays by Element Testing and Constitutive Modeling,” Underground Space , vol. 1، صص 62-77، 2016.
مسیر کتابخانه برنامه: Geomechanics_Module/Verification_Examples/triaxial_and_oedometer_test_mcc
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  2D Axismetric کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
دیسپ | 0[cm] | 0 متر | جابجایی محوری |
p0 | 2 [کیلو پاسکال] | 2000 Pa | فشار |
OCR | 5 | 5 | نسبت تجمیع بیش از حد |
اف | 10 [کیلو پاسکال] | 10000 Pa | بار محوری |
تست isOedometer | 0 | 0 | Boolean برای تست ادومتر |
متغیرهایی را برای نسبت فضای خالی مرجع و فشار مرجع اضافه کنید که برای دو آزمایش متفاوت است.
تعاریف
متغیرهای 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
e_ref | 1*(1-isOedometerTest)+1.4584*isOedometerTest | نسبت فضای خالی در فشار مرجع | |
p_ref | 98 [کیلو پاسکال]*(1-تست ادومتر)+1[کیلو پاسکال]*تست isOedometer | پا | فشار مرجع |
هندسه 1
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.955[cm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 8[cm] را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
مکانیک جامدات (جامدات)
مدل مواد بادامک-رس اصلاح شده
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک راست کرده و Material Models>Elastoplastic Soil Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد خاک الاستوپلاستیک ، در قسمت نوشتار Label ، Modified Cam-Clay Material Model Model را تایپ کنید . |
3 | فقط دامنه 1 را انتخاب کنید. |
4 | بخش مواد خاک الاستوپلاستیک را پیدا کنید . از لیست e ref ، User defined را انتخاب کنید . در قسمت متن مرتبط، e_ref را تایپ کنید . |
5 | در قسمت متن p ref ، p_ref را تایپ کنید . |
6 | در قسمت متنی p c0 ، 100[kPa]*OCR را تایپ کنید . |
تست سه محوری در دو مرحله انجام می شود. مرحله اول برای بدست آوردن حالت تنش اولیه نمونه مورد نیاز است و مرحله دوم یک بارگذاری فشاری محوری است. حالت استرس اولیه را می توان با استفاده از گزینه تنش درجا گره استرس خارجی مدل کرد .
استرس خارجی [تست سه محوری]
1 | در نوار ابزار فیزیک ، روی  ویژگی ها کلیک کنید و استرس خارجی را انتخاب کنید . |
2 | در پنجره تنظیمات استرس خارجی ، External Stress [Triaxial Test] را در قسمت نوشتار Label تایپ کنید . |
3 | بخش استرس خارجی را پیدا کنید . از لیست ورودی استرس ، استرس درجا را انتخاب کنید . |
4 | در قسمت متن σ ins ، -p0 را تایپ کنید . |
غلتک [تست سه محوری]
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Roller را انتخاب کنید . |
2 | در پنجره تنظیمات برای Roller ، Roller [Triaxial Test] را در قسمت نوشتار Label تایپ کنید . |
3 | فقط مرز 2 را انتخاب کنید. |
جابجایی تجویز شده [تست سه محوری]
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Prescribed Displacement را انتخاب کنید . |
2 | در پنجره تنظیمات برای جابجایی تجویز شده ، جابجایی تجویز شده [Triaxial Test] را در قسمت نوشتار برچسب تایپ کنید . |
3 | فقط مرز 3 را انتخاب کنید. |
4 | بخش جابجایی تجویز شده را پیدا کنید . تیک Prescribed in z direction را انتخاب کنید . |
5 | در قسمت متنی u 0 z ، disp را تایپ کنید . |
غلتک [تست ادومتر]
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Roller را انتخاب کنید . |
2 | فقط مرزهای 2 و 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Roller ، Roller [Edometer Test] را در قسمت نوشتار Label تایپ کنید . |
بار مرزی [آزمون ادومتر]
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Boundary Load را انتخاب کنید . |
2 | فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای بار مرزی ، بخش Force را پیدا کنید . |
4 | از لیست نوع بار ، فشار را انتخاب کنید . |
5 | در قسمت متن p ، F را تایپ کنید . |
6 | در قسمت نوشتار برچسب ، بار مرزی [آزمون دور سنج] را تایپ کنید . |
مواد
مواد خاک
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، خاک را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
نسبت پواسون | نه | 0.35 | 1 | مدول یانگ و نسبت پواسون |
شاخص تورم | kappa تورم | 0.02 | 1 | Cam-Clay |
شاخص فشرده سازی | lambdaComp | 0.1 | 1 | Cam-Clay |
شیب خط حالت بحرانی | م | 1.2 | 1 | Cam-Clay |
تراکم | rho | 2400 [kg/m^3] | کیلوگرم بر متر مکعب | پایه ای |
یک عنصر برای این تحلیل کافی است.
مش 1
نقشه برداری 1
در نوار ابزار Mesh ، روی Mapped کلیک کنید .
Mapped کلیک کنید .توزیع 1
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
4 | بخش توزیع را پیدا کنید . در قسمت متنی Number of elements ، 1 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
ویژگی هایی که در این مطالعه مورد نیاز نیستند را غیرفعال کنید.
مطالعه: تست سه محوری
نمودارهای پیش فرض را برای این مطالعه غیرفعال کنید.
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study: Triaxial Test را در قسمت نوشتار Label تایپ کنید . |
3 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
ویژگی هایی که در این مطالعه مورد نیاز نیستند را غیرفعال کنید.
مرحله 1: ثابت
1 | در پنجره Model Builder ، در قسمت Study: Triaxial Test روی مرحله 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)> Roller [Test Oedometer Test] و Component 1 (comp1)>Solid Mechanics (solid)>Boundary Load [Test Oedometer ] را انتخاب کنید . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | برای گسترش بخش Study Extensions کلیک کنید . کادر بررسی جارو کمکی را انتخاب کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
disp (جابجایی محوری) | محدوده (0،-0.0001،-0.03) | متر |
برای مطالعه نمونه خاک برای OCR های مختلف، یک گره Sweep Parametric اضافه کنید.
جارو پارامتریک
1 | در نوار ابزار مطالعه ، روی  پارامتر Sweep کلیک کنید . |
2 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
OCR (نسبت تجمیع بیش از حد) | 1 5 | 1 |
5 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
مطالعه دوم را برای مرحله فشرده سازی محوری در آزمایش ادومتر اضافه کنید.
اضافه کردن مطالعه
1 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
ویژگی هایی که در این مطالعه مورد نیاز نیستند را غیرفعال کنید.
مطالعه: تست ادومتر
نمودارهای پیش فرض را برای این مطالعه غیرفعال کنید.
1 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
4 | در قسمت نوشتار Label ، Study: Oedometer Test را تایپ کنید . |
5 | در نوار ابزار مطالعه ، روی  پارامتر Sweep کلیک کنید . |
جارو پارامتریک
1 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
2 |  روی افزودن کلیک کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
isOedometerTest (بولی برای تست ادومتر) | 1 | 1 |
مرحله 1: ثابت
1 | در پنجره Model Builder ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | تیک Modify model configuration for study step را انتخاب کنید . |
4 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)>Modified Cam-Clay Material Material Model>External Stres [Triaxial Test] ، Component 1 (comp1)>Solid Mechanics (solid)> Roller [Triaxial Test] را انتخاب کنید . جزء 1 (comp1)> مکانیک جامدات (جامد)> جابجایی تجویز شده [ تست سه محوری] . |
5 | کلیک راست کرده و Disable را انتخاب کنید . |
6 | قسمت Study Extensions را پیدا کنید . کادر بررسی جارو کمکی را انتخاب کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
F (بار محوری) | محدوده (10,10,10000) | کیلو پاسکال |
9 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
استرس میزس در مقابل فشار محوری [تست سه محوری]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات گروه طرح 1 بعدی ، Mises Stress vs. Axial Strain [Triaxial Test] را در قسمت نوشتار Label تایپ کنید . |
3 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، Mises Stress vs. Axial Strain را تایپ کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Axial Strain (1) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، von Mises Stress (kPa) را تایپ کنید . |
نمودار نقطه 1
1 | روی Mises Stress vs. Axial Strain [Triaxial Test] کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: تست سه محوری / راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (OCR) ، First را انتخاب کنید . |
5 | فقط نقطه 2 را انتخاب کنید. |
6 | قسمت y-Axis Data را پیدا کنید . در قسمت Expression text solid.mises را تایپ کنید . |
7 | از لیست واحد ، kPa را انتخاب کنید . |
8 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
9 | در قسمت متن Expression ، -solid.eZZ را تایپ کنید . |
10 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
11 | از فهرست Legends ، Manual را انتخاب کنید . |
12 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 1 |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست انتخاب پارامتر (OCR) ، آخرین را انتخاب کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 5 |
5 | در نوار ابزار Mises Stress vs. Axial Strain [Triaxial Test] ، روی  Plot کلیک کنید . |
کرنش حجمی در مقابل کرنش محوری [تست سه محوری]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار حجمی در مقابل فشار محوری [تست سه محوری] را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، Volumetric Strain vs. Axial Strain را تایپ کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Axial Strain (1) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، Volumetric Strain (1) را تایپ کنید . |
نمودار نقطه 1
1 | روی Volumetric Strain vs. Axial Strain [Triaxial Test] کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: تست سه محوری / راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (OCR) ، First را انتخاب کنید . |
5 | فقط نقطه 2 را انتخاب کنید. |
6 | قسمت y-Axis Data را پیدا کنید . در قسمت Expression text -solid.evol را تایپ کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
8 | در قسمت متن Expression ، -solid.eZZ را تایپ کنید . |
9 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 1 |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست انتخاب پارامتر (OCR) ، آخرین را انتخاب کنید . |
4 | فقط نقطه 4 را انتخاب کنید. |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 5 |
6 | در نوار ابزار Volumetric Strain vs. Axial Strain [Triaxial Test] ، روی  Plot کلیک کنید . |
فشار تحکیم در مقابل کرنش محوری [آزمون سه محوری]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار تحکیم در مقابل فشار محوری [تست سه محوری] را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، فشار تحکیم در مقابل فشار محوری را تایپ کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Axial Strain (1) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مربوطه، فشار تثبیت (kPa) را تایپ کنید . |
نمودار نقطه 1
1 | روی فشار تحکیم در مقابل فشار محوری [ تست سه محوری] کلیک راست کرده و نمودار نقطه‌ای را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: تست سه محوری / راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (OCR) ، First را انتخاب کنید . |
5 | فقط نقطه 2 را انتخاب کنید. |
6 | روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid.epsm1.pc – فشار تحکیم – Pa را انتخاب کنید . |
7 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
8 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
9 | در قسمت متن Expression ، -solid.eZZ را تایپ کنید . |
10 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
11 | از فهرست Legends ، Manual را انتخاب کنید . |
12 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 1 |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست انتخاب پارامتر (OCR) ، آخرین را انتخاب کنید . |
4 | فقط نقطه 4 را انتخاب کنید. |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 5 |
6 | در نوار ابزار فشار تحکیم در مقابل کرنش محوری [Triaxial Test] ، روی  Plot کلیک کنید . |
کرنش حجمی پلاستیک در مقابل کرنش محوری [تست سه محوری]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار حجمی پلاستیک در مقابل فشار محوری [تست سه محوری] را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، حجم حجمی فشار پلاستیک در مقابل کرنش محوری را تایپ کنید . |
5 | قسمت Plot Settings را پیدا کنید . |
6 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، Axial Strain (1) را تایپ کنید . |
7 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، Volumetric Plastic Strain (1) را تایپ کنید . |
نمودار نقطه 1
1 | روی Volumetric Plastic Strain vs. Axial Strain [Triaxial Test] کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از لیست مجموعه داده ها ، مطالعه: تست سه محوری / راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (OCR) ، First را انتخاب کنید . |
5 | فقط نقطه 2 را انتخاب کنید. |
6 | قسمت y-Axis Data را پیدا کنید . در قسمت Expression text -solid.epvol را تایپ کنید . |
7 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
8 | در قسمت متن Expression ، -solid.eZZ را تایپ کنید . |
9 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 1 |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست انتخاب پارامتر (OCR) ، آخرین را انتخاب کنید . |
4 | فقط نقطه 4 را انتخاب کنید. |
5 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 5 |
6 | در نوار ابزار Volumetric Plastic Strain vs. Axial Strain [Triaxial Test] ، روی  Plot کلیک کنید . |
نسبت خالی در مقابل بار محوری [تست ادومتر]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، نسبت خالی در مقابل بار محوری [تست دور سنج] را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ها ، مطالعه: تست ادومتر / راه حل های پارامتریک 2 (sol6) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، Void Ratio vs. Axial Load را تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، بار محوری (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Void Ratio (1) را تایپ کنید . |
9 | قسمت Axis را پیدا کنید . کادر بررسی مقیاس گزارش محور x را انتخاب کنید . |
نمودار نقطه 1
1 | روی Void Ratio vs. Axial Load [ Test Oedometer] کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 2 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Soil Material Material>Modified Cam-Clay>solid.epsm1.evoid – Void ratio را انتخاب کنید . |
4 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
5 | در قسمت Expression text، F را تایپ کنید . |
6 | از لیست واحد ، kPa را انتخاب کنید . |
7 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
8 | از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 50 |
10 | در نوار ابزار Void Ratio vs. Axial Load [Test Oedometer] ، روی  Plot کلیک کنید . |
کرنش حجمی در مقابل بار محوری [تست ادومتر]
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، فشار حجمی در مقابل بار محوری [تست ادوومتر] را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ها ، مطالعه: تست ادومتر / راه حل های پارامتریک 2 (sol6) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
5 | در قسمت متن عنوان ، فشار حجمی در مقابل بار محوری را تایپ کنید . |
6 | قسمت Plot Settings را پیدا کنید . |
7 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، بار محوری (kPa) را تایپ کنید . |
8 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، Volumetric Strain (1) را تایپ کنید . |
نمودار نقطه 1
1 | روی Volumetric Strain vs. Axial Load [ Test Oedometer] کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 2 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
4 | در قسمت Expression text -solid.evol را تایپ کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت Expression text، F را تایپ کنید . |
7 | از لیست واحد ، kPa را انتخاب کنید . |
8 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
9 | از فهرست Legends ، Manual را انتخاب کنید . |
10 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
OCR = 50 |
11 | در نوار ابزار کرنش حجمی در مقابل بار محوری [آزمون بادسنج] ، روی  Plot کلیک کنید . |
